Volkswagen Amarok (2009-2016) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Amarok (2009–2016), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Amarok (2009-2016) – schema van de zekeringkast

Productiejaar: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Amarok is de zekering nr. 38 (12V aansluiting), nr. 52 (stroomaansluiting), nr. 54 (sigarettenaansteker) en nr. 59 (12V aansluiting) in de zekeringkast in het dashboard.

Zekeringhouder C

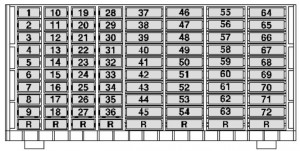

Volkswagen Amarok – zekeringen – houder C
Nummer – Amperages [A] Beschrijving
1 Zekering 1 op zekeringhouder C -SC1- 10 ABS regelaar -J104-;

TCS en ESP knop -E256-;

Rijprogramma knop -E598-.
2 Zekering 2 op zekeringhouder C -SC2- 10 Elektronische stuurkolom regelaar -J527-
3 Zekering 3 op zekeringhouder C -SC3- 10 Achterspeelknop -F41-
4 Zekering 4 op zekeringhouder C -SC4- 15 Voedingsregelaar -J519-
5 Zekering 5 op zekeringhouder C – SC5- 5 Luchtmassameter -G70-
6 Zekering 6 op zekeringhouder C -SC6- 5 Oprijwagen detector regelaar -J345-
7 Zekering 7 op zekeringhouder C -SC7- 5 Interface voor extern gebruik
8 Zekering 8 op zekeringhouder C -SC8- 10 Elektronische ontstekingsblokkering -D9-
9 Zekering 9 op zekeringhouder C -SC9- 10 Airbag regelaar -J234-;

Waarschuwingslampje deactivering zij-airbag passagier -K145-.
10 Zekering 10 op zekeringhouder C -SC10- 5 Motor regelaar -J623-
11 Zekering 11 op zekeringhouder C -SC11- 15 Differentiëel vergrendelingsregelaar -J187-
12 Zekering 12 op zekeringhouder C – SC12- 10 Brandstofpomp 1 -V276-
13 Zekering 13 op zekeringhouder C -SC13 5 Afvoerklep -N220-;

Schakelklep van de uitlaatgassen radiator met recirculatie van uitlaatgassen -N345-
14 Zekering 14 op zekeringhouder C -SC14 15 Koelvloeistof circulatiepomp -V51-
15 Zekering 15 op zekeringhouder C -SC15- 5 Motor regelaar -J623-
16 Zekering 16 op zekeringhouder C -SC16- 10 Waarschuwingslampje achterlicht mistlamp -K13-;

Linker mistachterlicht lampje -L46-;

Rechter mistachterlicht lampje -L47-.
17 Zekering 17 op zekeringhouder C – SC17- 5 Rechter achterlicht lampje -M2-;

Rechterzijde lampje -M3-.
18 Zekering 18 op zekeringhouder C -SC18- 5 Linker lampje -M1-;

Linker lampje -M4-.
19 Zekering 19 op zekeringhouder C -SC19 15 Voedingsregelaar -J519-
20 Zekering 20 op zekeringhouder C -SC20- 15 Voedingsregelaar -J519-
21 Zekering 21 op zekeringhouder C -SC21- 5 Voedingsregelaar -J519-
22 Zekering 22 op zekeringhouder C -SC22- – Leeg
23 Zekering 23 op zekeringhouder C -SC23- 15 Motor regelaar -J623-
24 Zekering 24 op zekeringhouder C -SC24 10 Waarschuwingsclaxon -H12-
25 Zekering 25 op zekeringhouder C -SC25- 10 Verwarmingselement van de ontluchtingsklep -N79-
26 Zekering 26 op zekeringhouder C -SC26 5 Rechter dagrijverlichting lampje -L175-
27 Zekering 27 op zekeringhouder C -SC27- 5 Linker dagrijverlichting lampje -L174-
28 Zekering 28 op zekeringhouder C -SC28- 15 Verlichting kentekenplaat links -X4;

Verlichting kentekenplaat rechts -X5-.
29 Zekering 29 op zekeringhouder C -SC29- 10 Motor van de linker koplamp hoek -V48-
30 Zekering 30 op zekeringhouder C -SC30- 10 Linker dimlicht lampje -L125-
31 Zekering 31 op zekeringhouder C -Sc31- – Leeg
32 Zekering 32 op zekeringhouder C -SC32- 10 Rechter dimlicht lampje -L126-
33 Zekering 33 op zekeringhouder C -SC33- 5 Spiegelverstelling schakelaar -E43-
34 Zekering 34 op zekeringhouder C -Sc34- 15 Leeg
35 Zekering 35 op zekeringhouder C -SC35- 15 Lambdasonde 1 voor de katalysator -GX10-
36 Zekering 36 op zekeringhouder C -Sc36- 5 Motor regelaar -J623-
37 Zekering 37 op zekeringhouder C -SC37- – Leeg
38 Zekering 38 op zekeringhouder C -SC38- 15 12V aansluiting -U5-
39 Zekering 39 op zekeringhouder C -SC39- 25 Oprijwagen detector regelaar -J345-
40 Zekering 40 op zekeringhouder C -SC40- 25 Oprijwagen detector regelaar -J345-
41 Zekering 41 op zekeringhouder C -SC41- 25 Oprijwagen detector regelaar -J345-
42 Zekering 42 op zekeringhouder C -SC42- 15 Diagnoseconnector -U31-;

Elektronische stuurkolom regelaar -J527-;

Drukschakelaar van het airconditioningsysteem -F129-;

Luchtkwaliteitsensor -G238-;

Differentiëel vergrendelingsregelaar -J187-;

Verdeler regelaar -J646-;

Dashboardinvoegstuk -K-;

Hoog niveau remlamp -M25-;

Remlichtschakelaar -F-;

Display -K40-.
43 Zekering 41 op zekeringhouder C – Sc43- 25 Voedingsregelaar -J519-
44 Zekering 44 op zekeringhouder C -SC44- 30 Voedingsregelaar -J519-
45 Zekering 45 op zekeringhouder C -SC45- 15 Diagnoseconnector -U31-;

Dashboardinvoegstuk -K-;

Elektronische stuurkolom regelaar -J527-;

Airconditioningsysteem regelaar -J301-;

Climatronic regelaar -J255-;

Verwarmings-/kracht schakelaar -E16-.
46 Zekering 46 op zekeringhouder C -SC46- 25 Regelaar van de zijkant -J646-
47 Zekering 47 op zekeringhouder C -SC47- 20 Voedingsregelaar
48 Zekering 48 op zekeringhouder C -SC48- 20 Regelaar van de bestuurdersdeur -J386-
49 Zekering 49 op zekeringhouder C -SC49- 20 Regelaar van de passagiersdeur -J387-
50 Zekering 50 op zekeringhouder C -SC50- 20 Regelaar van de linker achterdeur -J388-
51 Zekering 51 op zekeringhouder C -SC51- 20 Regelaar van de rechter achterdeur -J389-
52 -Zekering 52 op zekeringhouder C -SC52- 15 Stroomaansluiting -U-
53 Zekering 53 op zekeringhouder C -SC53- 20 Linker mistlamp -L22-
54 Zekering 54 op zekeringhouder C -SC54- 15 Sigarettenaansteker -U1-
55 Zekering 55 op zekeringhouder C -SC55- 15 Motor van de rechter koplamp hoek -V49-
56 Zekering 56 op zekeringhouder C -SC56- – Leeg
57 Zekering 57 op zekeringhouder C -SC57- 30 Verwarmingsknop stoel, links -E653-;

Verwarmingsknop stoel, rechts – E654-;

Verwarmingsregelaar stoel -J882-.
58 Zekering 58 op zekeringhouder C -SC58- – Leeg
59 Zekering 59 op zekeringhouder C -SC59- 20 12V aansluiting -UX3-
60 Zekering 60 op zekeringhouder C -SC60- 5 Oprijwagen detector module -J345-;

Diagnoseconnector -U31-;

Voedingsregelaar -J519-.
61 Zekering 61 op zekeringhouder C -SC61- 5 Oprijwagen detector regelaar -J345-;

Diagnoseconnector -U31-;

Voedingsregelaar boord -J519-.
62 Zekering 62 op zekeringhouder C -SC62- 20 Hulp verwarmingsregelaar -J364-;

Circulatiepomp -V55-.
63 Zekering 63 op zekeringhouder C -SC63- 10 Verlichting laadruimte lampje -M53-
64 Zekering 64 op zekeringhouder C -SC64- 30 Uittrek schakelaar weerstand / warmte -E16-;

Climatronic regelaar -J255-;

Airconditioningsysteem regelaar -J301-.
65 Zekering 65 op zekeringhouder C -SC65- 15 Motor regelaar -J623-
66 Zekering 66 op zekeringhouder C -SC66- 30 Voedingsregelaar -J519-
67 Zekering 67 op zekeringhouder C -SC67- 30 Radio -R-;

Regelaar met display voor radio- en navigatiesysteem -J503-.
68 Zekering 68 op zekeringhouder C -SC68- – Leeg
69 Zekering 69 op zekeringhouder C -SC69- 15 Interface voor extern gebruik
70 Zekering 70 op zekeringhouder C -SC70- 5 Interface voor extern gebruik
71 Zekering 71 op zekeringhouder C -SC71- 25 Interface voor extern gebruik
72 Zekering 72 op zekeringhouder C -SC72- 10 Interface voor extern gebruik

Zekeringhouder A -SA-

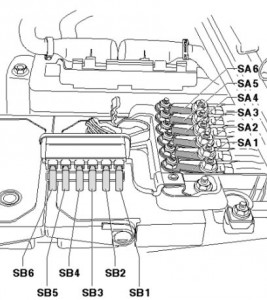

Volkswagen Amarok – zekeringen – houder A en houder B
Nummer – Amperages [A] Beschrijving
1 Zekering 1 op zekeringhouder A -SA1- 175 Alternator -C-
2 Zekering 2 op zekeringhouder A -SA2- 175 Zekering 4 op zekeringhouder C -SC4-;

Zekering 8 op zekeringhouder C -SC8-;

Zekering 11 op zekeringhouder C -SC11-;

Zekering 15 op zekeringhouder C -SC15-;

Zekeringhouder C -SC19 – SC24-;

Zekeringhouder C -SC43 – SC51-;

Zekeringhouder SC62 – SC64-;

Zekeringhouder C -SC66 – SC67-.
3 Zekering 3 op zekeringhouder A -SA3- 40 Interface voor extern gebruik
4 Zekering 4 op zekeringhouder A -SA4- 80/110 Radiator ventilator -V7-
5 Zekering 5 op zekeringhouder A -SA5- 50 Automatische ontstekingstijd regelaar J179-
6 Zekering 6 op zekeringhouder A -SA6- 80 Zekeringhouder C -SC39 – SC41-

Zekeringhouder B -SB-

Volkswagen Amarok – zekeringen – houder A en houder B
Nummer – Amperages [A] Beschrijving
1 Zekering 1 op zekeringhouder B -SB1- 30 ABS regelaar J104-
2 Zekering 2 op zekeringhouder B -SB2- 30 Brandstofpomp relais -J17-;

Brandstofsysteem drukpomp -G6-.
3 Zekering 3 op zekeringhouder B -SB3- 10 ABS regelaar -J104-
4 Zekering 4 op zekeringhouder B -SB4- 5 Voedingsregelaar -J519-
5 Zekering 5 op zekeringhouder B -SB5- – Leeg
6 Zekering 6 op zekeringhouder B -SB6- – Leeg

Relais

Volkswagen Amarok – zekeringen – relais
Nummer Beschrijving
1 Hulp relais van de koelvloeistof verwarming -J493-
2 Leeg
3 Leeg
4 Leeg
5 Leeg
6 Voedingsrelais 2 -J710- (53)
7 Voedingsrelais terminal 15 -J329- (100)
8 Relais van de koelvloeistofpomp -J235-
9 Leeg
10 Leeg
11 Leeg
12 Voedingsrelais 1 -J701- (53)
13 Relais van de startmotor -J53- (53)
14 Relais van de brandstofpomp -J17- (404)
Voedingsrelais terminal 30 -J317- (404)
15 Voedingsrelais -J16- (100)
16 Ontlast relais terminal 58b -J374- (449)
20 Hoofd relais -J271- (643)
