Smart Forfour A453, C453, W453 (2014-2018) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

Indice

Smart Forfour A453, C453, W453 (2014-2018) – schema van de zekeringen

Productiejaar: 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker (voedingsaansluiting) in de Smart Forfour A453, C453, W453 (2014-2018) is een 12 ampère zekering in het zekeringenkast.

Zekering en relaismodule binnen het voertuig

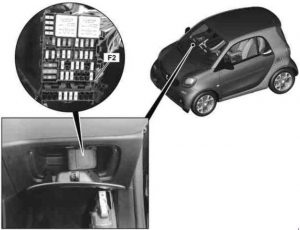

Smart Forfour – schema van de zekeringen – zekering en relaismodule intern (positie)

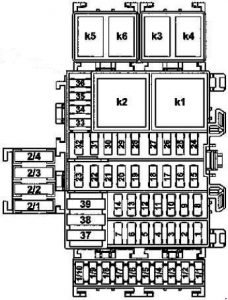

Smart Forfour – schema van de zekeringen – zekering en relaismodule intern

Nr	Beschrijving	[A]
1	Elektrische aansluiting van de achterklep	20
2	Reserve	–
3	Reserve	–
4	Reserve	–

5	SAM-besturingseenheid aan bestuurderszijde	25
6	SAM-besturingseenheid aan bestuurderszijde	25
7	SAM-besturingseenheid aan bestuurderszijde	25
8	Centrale SAM-besturingseenheid Radio Radio via connector voor terminal 15 R.	15
9	Reserve	–
10	Toeter	15
11	Batterijsensor en SAM-besturingseenheid aan bestuurderszijde	5
12	Voorste sigarettenaansteker met verlichting van de asbak	15
13	Reserve	–
14	Automatische transmissie beschermd door connector voor circuit 30 Diagnostische connector Betreft elektrische voertuigen : Circuit met zekering 30 Connector diagnostisch	20
15	Voeding van de connector 30 met zekering	15
16	Motor elektronica beschermd door connector voor circuit 30 Betreft elektrische voertuigen : Voeding voor connector met zekering circuit 30	5
17	Voeding beschermd door connector voor circuit 30	15
18	Remlichtschakelaar	10
19	Verstelbare buitenspiegel schakelaar	5

20	Transponder spoel Elektronische controle-eenheid van het stabiliteitsprogramma en remlichtschakelaar Beschermd door connector voor circuit 30	3
21	Verlichting functies beschermd door connector voor circuit 30	10
22	Hoek sensor stuurwiel Versnellingsregelaar met dubbele koppeling	5
23	Reserve	–
24	Centrale SAM-besturingseenheid	15
25	Centrale SAM-besturingseenheid	10
26	Centrale SAM-besturingseenheid	15
27	Centrale SAM-besturingseenheid	20
28	SAM-besturingseenheid aan bestuurderszijde	10
29	SAM-besturingseenheid aan bestuurderszijde	10
30	Combinatieschakelaar Alarm sirene Voeding van de zekering circuit 30 Connector (betreft elektrische voertuigen)	15
31	Set van indicatoren en extra instrumenten	10
32	Reserve	–
33	Controle-eenheid van het aanvullende onderhoudsysteem	5
34	Combinatieschakelaar	5
35	Elektronische controle-eenheid voor stuurbekrachtiging	5

36	Centrale SAM-besturingseenheid	5
37	SAM-besturingseenheid aan bestuurderszijde	30
38	Elektromagnetische schakelaar voor airconditioning voeding	40
39	Starten via start relais	30
39	Betreft elektrische voertuigen : ventilatormotor	40
1/1	Betreft elektrische voertuigen : Voeding van connector 30 van het elektrische voertuig	10
1/2	Betreft elektrische voertuigen : Controle-eenheid van de vacuümpomp voor de rembekrachtiger. Eenheid van controle van de vermogenselektronica	–
1/3	Reserve	–
1/4	Controle-eenheid versterker van het audiosysteem	20
1/5	Controle-eenheid transmissie met dubbele koppeling Betreft elektrische voertuigen : Controle-eenheid van de elektrische aandrijving	5
1/6	Motor van het linker voorraam en motor van het rechter voorraam	25
1/7	Elektrisch verstelbare en verwarmde linker buitenspiegel en elektrisch verstelbare en verwarmde rechter buitenspiegel	5
1/8	Betreft elektrische voertuigen : Verwarmingsregelaar van de voorstoel van de passagier. Verwarmingsregelaar van de bestuurdersstoel	25
1/9	Reserve	–

1/10	Betreft elektrische voertuigen : Relais voor verwarming van het stuurwiel	–
2/1	Voeding van de motor met softtop	20
2/2	Voeding van de motor met softtop	20
2/3	Reserve	–
2/4	Reserve	–
Relais
K1	Relais van de verwarmde achterruit / buitenspiegels
K2	Relais van de voorruit
K3	Relais van het schuifdak
K4	Relais van de koplampen
K5	Start relais
K6	Relais van de toeter
K.	Betreft elektrische voertuigen : Relais voor verwarming van het stuurwiel

Leggere Smart Roadster (2003-2005) – zekeringdoos

Zekering en relaismodule van de verbrandingsmotor (F1)

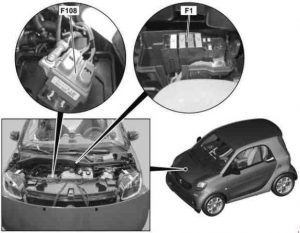

Smart Forfour – schema van de zekeringen – zekering en relaismodule van de verbrandingsmotor F1 (positie)

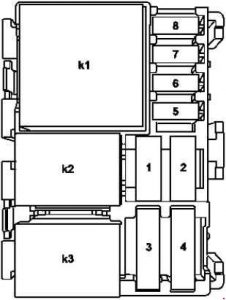

Smart Forfour – schema van de zekeringen – zekering en relaismodule van de verbrandingsmotor F1

Nr	Beschrijving	[A]
1	Relaismodule van de verbrandingsmotor Betreft elektrische voertuigen: Reserve	Dioden
2	Geldig in de VS: voeding van het relais van de vacuümpomp	Dioden
2	Betreft elektrische voertuigen: Herkenningssensor van de transmissiemodus Controle-eenheid van de elektrische aandrijving	15

3	Brandstofpomp met niveausensor en temperatuursensor	20
3	Betreft elektrische voertuigen: Relais van de ventilator van de elektrische voertuigmotor	40
4	Voeding van de connector 30 met zekering	25
4	Betreft elektrische voertuigen: relais van de koelvloeistofpompen van het koelsysteem van de batterij	30
5	Voeding van de connectors voor circuit 87	15
5	Betreft elektrische voertuigen: pomp van de koelvloeistof van het koelsysteem van de batterij	15
6	Relais van de koelmiddelcompressor	15
6	Betreft elektrische voertuigen: Controle-eenheid van het batterijbeheersysteem Eenheid van controle van de elektrische aandrijving	5
7	Ventilator Via het ventilator relais	10
7	Betreft elektrische voertuigen: Voeding van de voedingsconnector van de controle-eenheid van de vermogenselektronica	20
8	Controle-eenheid van de transmissie met dubbele koppeling	10
8	Geldig voor elektrische voertuigen: voedingsconnector van circuit 87	15
Relais
K1	Functionele circuit van de motor 87 Relais
K2	Relais van de ventilator
K3	Ontstekingsspoelen / start relais van de brandstofpomp
K4	Betreft elektrische voertuigen: relais van de koelvloeistofpompen van het koelsysteem van de batterij

Zekering van de batterijconnector (F108)

Smart Fofour – schema van de zekeringen – zekering van de batterijconnector (F108)

Nr	Beschrijving	[A]
F1	Elektrische zekering 3A (F108f3A) en elektrische zekering 3B (F108f3B) Betreft het elektrische voertuig: Zekering en relaismodule voeding (F1) Controle-eenheid van de DC / DC converter	200
F2A	Interne zekering en voeding van de relaismodule (F2) Beschermd door connector voor circuit 30 Connector voor circuit 30	70
F2B	Elektronische controle-eenheid voor stuurbekrachtiging	60
F3A	Interne zekering en voeding van de relaismodule (F2) Contactslot Beschermd door connector voor circuit 30 Connector voor circuit 30	70
F3B	Elektronische controle-eenheid van het stabiliteitsprogramma	50

Zekering en relaismodule voeding

Smart Forfour – schema van de zekeringen – zekering en relaismodule voeding (positie)

Smart Forfour – schema van de zekeringen – zekering en relaismodule voeding

Nr	Beschrijving	[A]
1	Verwarmde achterruit boven het relais van de verwarmde achterruit / buitenspiegels	30
2	Verwarmingsregelaar van de voorstoel van de passagier Verwarmingsregelaar van de bestuurdersstoel Betreft elektrische voertuigen: Regelaar van de vacuümpomp voor de rembekrachtiger	30
3	Voeding van de controle-eenheid van het Elektronisch Stabiliteitsprogramma	25
4	Betreft elektrische voertuigen: reserve elektrische zekering 1 en elektrische zekering 2	40
4	Relais van het schuifdak	25
5	Voeding van de zekering en relaismodule van de verbrandingsmotor	60
6	Controle-eenheid van de transmissie met dubbele koppeling Beschermd door connector voor circuit 30	50
6	Betreft elektrische voertuigen: Interne zekering van het voertuig en voeding van de relaismodule	40
7	Motor ventilator Relais van de ventilator	30
7
Elektromagnetische schakelaar van de ventilator Koeling van de verbrandingsmotor ICE	30
8	Reserve	–
9	Geldig in de VS: Secundaire luchtinjectiepomp Betreft elektrische voertuigen: Verwarmer voor hoogspanningsbatterij Relais van de verwarming voor hoogspanningsbatterij	60
Relais
K1	Relais van de ventilator
