In dit artikel vind je de schema’s van de zekeringkast van de Mazda CX-3 (2015-2022), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekeringenschema en relais – Mazda CX-3

Betreft voertuigen geproduceerd in de jaren:

2015.

Voor de sigarettenaansteker (voedingsaansluitingen) is zekering 5 verantwoordelijk in de zekeringkast in het passagierscompartiment.

Motorcompartiment

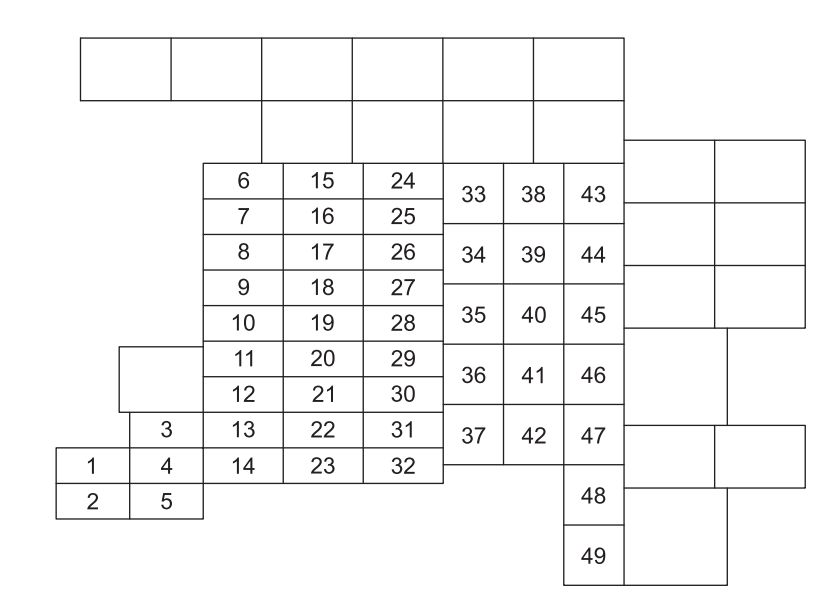

Mazda CX-3 (2015) - zekeringkast

Nummer Amperages [A] Beschrijving
1 15 A Voor de bescherming van verschillende circuits
2 7,5 A Motormanagementsysteem
3 10 A Zonnescherm
4 15 A Interieurverlichting
5 7,5 A Motormanagementsysteem
6 15 A Audio systeem
7 10 A Instrumentenpaneel
8 7,5 A Airbag
9 7,5 A Set indicatoren (sommige modellen)
10 7,5 A Audio systeem
11 15 A Motormanagementsysteem
12 15 A Motormanagementsysteem
13 15 A Motormanagementsysteem
14 25 A Audio systeem
15 7,5 A Airconditioning (sommige modellen)
16 15 A Versnellingsbakbeheersysteem (sommige modellen)
17 15 A Versnellingsbakbeheersysteem (sommige modellen)
18 25 A Elektrische deursloten
19 20 A Koplamp (rechts)
20 7,5 A Motormanagementsysteem
21 20 A Achterlichten;

Kentekenverlichting;

Positioneringlichten.
22 — —
23 25 A Interieurverlichting
24 15 A Mistlampen (sommige modellen)
25 20 A Wasautomaat (sommige modellen)
26 10 A Stoplichten;

Achteruitrijlamp (sommige modellen).
27 15 A Toeter
28 20 A Koplamp (links)
29 30 A ABS;

Dynamisch stabiliteitscontrolesysteem (sommige modellen).
30 15 A Noodverlichting;

Richtingaanwijzers.
31 15 A Voedingsysteem (sommige modellen)
32 25 A —
33 20 A Voorruitwisser
34 50 A Voor de bescherming van verschillende circuits
35 30 A —
36 30 A —
37 50 A ABS;

Dynamisch stabiliteitscontrolesysteem (sommige modellen).
38 20 A Motormanagementsysteem (sommige modellen)
39 — —
40 30 A —
41 40 A Koelventilator (sommige modellen)
42 40 A Motormanagementsysteem
43 60 A Motormanagementsysteem
44 40 A Achterruitontwaseming
45 30 A Voor de bescherming van verschillende circuits
46 30 A Motormanagementsysteem (sommige modellen)
47 40 A Airconditioning
48 30 A Elektrische ramen
49 40 A —
Leggere  Mazda MX-5 (1989-2021) - zekeringdoos

Passagierscompartiment

De zekeringkast bevindt zich aan de linkerkant van het voertuig, onder het dashboard, nabij de deur.

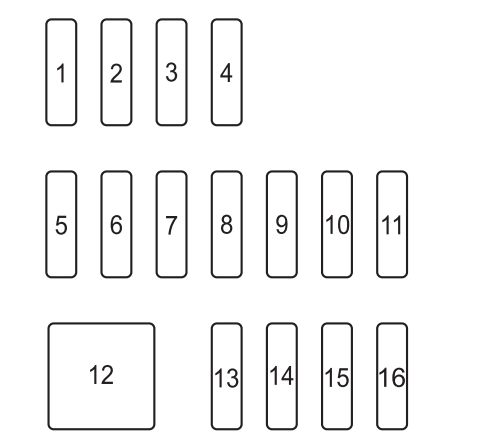

Mazda CX-3 (2018) - zekeringkast

Nummer Amperages [A] Beschrijving
1 — —
2 — —
3 — —
4 — —
5 15 A Accessoire aansluitingen
6 — —
7 7,5 A AT versnellingsindicator (sommige modellen)
8 7,5 A Voeding voor zijspiegels
9 — —
10 25 A Elektrische ramen
11 15 A Achterruitwisser en sproeier
12 30 A Elektrisch zitje (sommige modellen)
13 — —
14 15 A —
15 20 A Zitverwarming (sommige modellen)
16 7,5 A Ontwaseming voor spiegels (sommige modellen)

Mazda CX-3 – zekeringenschema

Productiejaar: 2020.

Zekeringblok (motorcompartiment)

Mazda CX-3 (2020) – zekeringenschema

Nummer Amperages [A] Beschrijving
1 15 A Voor de bescherming van verschillende circuits
2 7,5 A Motormanagementsysteem
3 10 A Zonnescherm (sommige modellen)
4 15 A Interieurverlichting, audiosysteem
5 7,5 A Motormanagementsysteem
6 15 A Motormanagementsysteem
7 10 A Instrumentenpaneel
8 7,5 A Airbag
9 7,5 A –
10 7,5 A Audiosysteem
11 15 A Motormanagementsysteem
12 15 A –
13 15 A Motormanagementsysteem
14 25 A Audiosysteem
15 7,5 A Airconditioning
16 15 A –
17 15 A Versnellingsbakbeheersysteem
18 25 A Elektrische deursloten
19 20 A Koplamp (rechts)
20 7,5 A Motormanagementsysteem
21 20 A Achterlichten;

Kentekenverlichting;

Positioneringlichten.
22 15 A / 20 A Verwarmd stuur (sommige modellen);

Koplamp (sommige modellen).
23 25 A Voor de bescherming van verschillende circuits
24 15 A Mistlampen (sommige modellen)
25 20 A –
26 10 A Stoplichten
27 15 A Toeter
28 20 A Koplamp (links)
29 30 A ABS;

Dynamisch stabiliteitscontrolesysteem.
30 15 A Richtingaanwijzers;

Frecce.
31 15 A Voedingsysteem
32 25 A –
33 20 A Voorruitwisser
34 50 A Voor de bescherming van verschillende circuits
35 30 A Elektrische parkeerrem (links)
36 30 A –
37 50 A ABS;

Dynamisch stabiliteitscontrolesysteem.
38 20 A Motormanagementsysteem
39 – –
40 30 A Elektrische parkeerrem (rechts)
41 40 A Koelventilator
42 40 A Motormanagementsysteem
43 60 A –
44 40 A Achterruitontwaseming
45 30 A Voor de bescherming van verschillende circuits
46 30 A Motormanagementsysteem
47 40 A Airconditioning
48 30 A Elektrische ramen
49 40 A –
Leggere  Mazda MX-30 (2022) - zekeringdoos

Zekeringblok in het passagierscompartiment

(Linkerkant)

Mazda CX-3 (2020) – zekeringenschema

Nummer Amperages [A] Beschrijving
1 – –
2 – –
3 15 A Audiosysteem
4 10 A Verwarmd stuur (sommige modellen)
5 15 A Accessoire aansluitingen
6 – –
7 7,5 A AT versnellingsindicator (sommige modellen)
8 7,5 A Voeding voor zijspiegels
9 – –
10 25 A Elektrische ramen
11 15 A Achterruitwisser en sproeier
12 30 A Elektrisch zitje (sommige modellen)
13 – –
14 15 A –
15 20 A Zitverwarming (sommige modellen)
16 7,5 A Ontwaseming voor spiegels (sommige modellen)

Mazda CX-3 – zekeringenschema

Productiejaar: 2021, 2022.

Zekeringblok (motorcompartiment)

Nummer Amperages [A] Beschrijving
1 15 A Voor de bescherming van verschillende circuits
2 7,5 A Motormanagementsysteem
3 10 A Zonnescherm (sommige modellen)
4 15 A Voor de bescherming van verschillende circuits
5 7,5 A Motormanagementsysteem
6 15 A Motormanagementsysteem
7 10 A Instrumentenpaneel
8 7,5 A Airbag
9 7,5 A –
10 7,5 A Audiosysteem
11 15 A Motormanagementsysteem
12 15 A –
13 15 A Motormanagementsysteem
14 25 A Audiosysteem
15 7,5 A Airconditioning
16 15 A –
17 15 A Versnellingsbakbeheersysteem
18 25 A Elektrische deursloten
19 20 A Koplamp (rechts)
20 7,5 A Motormanagementsysteem
21 20 A Achterlichten;

Kentekenverlichting;

Positioneringlichten.
22 15 A / 20 A Verwarmd stuur (sommige modellen);

Koplamp (sommige modellen).
23 25 A Voor de bescherming van verschillende circuits
24 15 A Mistlampen (sommige modellen)
25 20 A –
26 10 A Stoplichten
27 15 A Toeter
28 20 A Koplamp (links)
29 30 A ABS;

Dynamisch stabiliteitscontrolesysteem.
30 15 A Richtingaanwijzers;

Frecce.
31 15 A Voedingsysteem
32 25 A –
33 20 A Voorruitwisser
34 50 A Voor de bescherming van verschillende circuits
35 30 A Elektrische parkeerrem (links)
36 30 A –
37 50 A ABS;

Dynamisch stabiliteitscontrolesysteem.
38 20 A Motormanagementsysteem
39 20 A Ontwaseming voor voorruit (sommige modellen)
40 30 A Elektrische parkeerrem (rechts)
41 40 A Koelventilator
42 40 A Motormanagementsysteem
43 60 A –
44 40 A Achterruitontwaseming
45 30 A Voor de bescherming van verschillende circuits
46 30 A Motormanagementsysteem
47 40 A Airconditioning
48 30 A Elektrische ramen
49 40 A –
Leggere  Mazda CX-9 (2007-2022) – zekeringdoos

Zekeringblok in het passagierscompartiment

(Linkerkant)

Nummer Amperages [A] Beschrijving
1 – –
2 – –
3 15 A Audiosysteem
4 10 A Verwarmd stuur (sommige modellen)
5 15 A Accessoire aansluitingen
6 – –
7 7,5 A AT versnellingsindicator (sommige modellen)
8 7,5 A Voeding voor zijspiegels
9 – –
10 25 A Elektrische ramen
11 15 A Achterruitwisser en sproeier
12 30 A Elektrisch zitje (sommige modellen)
13 – –
14 15 A –
15 20 A Zitverwarming (sommige modellen)
16 7,5 A Ontwaseming voor spiegels (sommige modellen)
