Mazda 626 (1991-2001) – zekeringkast

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Mazda 626 (1991-2001), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Mazda 626 (1991-1997) – zekering schema

Productiejaar: 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Sigarettenaansteker zekering (voedingsaansluiting) in de Mazda MPV LW (1999-2006) is zekering 26 in de zekeringkast

Zekeringkast in de motorruimte

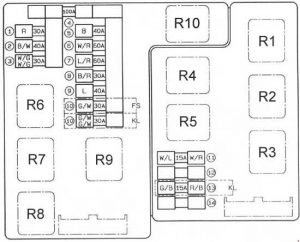

Mazda 626 – schema van de zekeringkast – motorruimte
Locatie Beschrijving Zekeringwaarde [A] Beschermd onderdeel
1 HEAD 30 Dagtijdverlichting (DRL)
2 DEFOG 40 Achterruitontdooiing
3 EGI INJ 30 Oplaadsysteem Motorcontrole systeem EC-AT (FS) Ontstekingssysteem ATX (FS) Brandstofcontrolesysteem ATX (FS) Brandstofcontrolesysteem (KL) Ontstekingssysteem (KL)
4 MAIN 40 Contactschakelaar (zekeringnummer: 5, 6, 8, 10, 11, 13 (zekeringkast in het passagierscompartiment))
6 BTN 60 Zekeringnummer: 11 Zekeringnummer: 1, 2, 3, 7, 9 (zekeringkast in het passagierscompartiment)
7 ABS 60 Antiblokkeersysteem
8 KOELVENTILATOR 30 Koelventilatorsysteem
9 VERWARMING 40 Verwarming en airconditioning
10 AIRCO 30 Condensator ventilatorsysteem
11 TAIL 15 Achterlichten Positielichten Nummerplaatverlichting Voorste zijlichten Achterste zijlichten Handschoenenvakverlichting
12 *
13 FOG 15 Voorste mistlampen
14 *
Relais
R1 Startmotor relais Hoog niveau koplamp relais
R2 Hoofd relais
R3 Brandstofpomp relais
R4 Toeter relais
R5 Dagtijdverlichting (DRL) relais
R6 Koelventilator relais nr. 3
R7 Koelventilator relais nr. 2
R8 Koelventilator relais nr. 1
R9 Airco relais
R10 Airco relais
Leggere  Mazda Bongo (1995-2005) - zekeringdoos

Zekeringkast in het passagierscompartiment

Mazda 626 – schema van de zekeringkast – passagierscompartiment
Locatie Beschrijving Zekeringwaarde [A] Beschermd onderdeel
1 STOP 20 Remlichten Hoge remlichten Toeter Cruise Control Versnellingsbak vergrendeling
2 ROOM 15 Verlichting binnen Verlichting Vanity Spiegel Verlichting Kofferbak Audio Systeem centrale vergrendeling centrale vergrendeling (met afstandsbediening) Antenne inbraakalarm Systeem centrale verwerking Instrument Cluster Motorcontrole systeem Ontstekingssysteem
3 LOCK 30 Elektrische deurvergrendeling Elektrische deurvergrendeling (met sleutelvrije toegangssysteem)
4 RADIO 15 Audiosysteem Voeding antenne sigarettenaansteker Voeding buitenspiegels
5 SUNROOF 15 Schuifdak
6 TURN 15 Knipperlichten en waarschuwingslichten Airbagsysteem
7 ELECTRIC SEAT 30 Elektrische stoel
8 METER 15 Waarschuwingslichten Data Link Connector Instrument Cluster Motorcontrole systeem inbraakalarm Centrale verwerking Voeding antenne Cruise Control Versnellingsbak vergrendeling Motorcontrole systeem (FS) ATX Ontstekingssysteem (FS)
9 HAZARD 15 Knipperlichten voor draaien en gevaar
10 ENGINE 15 Motorcontrole systeem MTX Brandstofcontrolesysteem (FS) Ontstekingssysteem Start systeem Motorcontrole systeem EC-AT (FS) Koelvloeistof ventilator Verwarming en airconditioning Antiblokkeersysteem Airbagsysteem achterruit
11 ELECTRIC WINDOW 30 Elektrische ramen
12 HEADLIGHT WASHER 20 Koplampenreiniger
13 WINDSHIELD WIPER 20 Voorruit en sproeier Verwarming en airconditioning Condensator ventilatorsysteem Dagtijdverlichting (DRL) Motorcontrole systeem (FS) EC-AT controle systeem (FS) Ontstekingssysteem (FS)
14 REAR WIPER 20 Achterruitenwisser en sproeier
15 SPARE 15 Reserve

Relais

FS

Mazda 626 – schema van de zekeringkast – relais FS

KL

Mazda 626 – schema van de zekeringkast – relais KL
Nummer Relais
R1 Ventilator relais
R2 Koplamp relais
R3 Achterruitontdooi relais
R4 TNS relais
R5 Hoogdruk ventilator condensator nr. 2 relais
R6 Laagdruk ventilator condensator relais
R7 Hoogdruk ventilator condensator nr. 1 relais

Flasher eenheid

626

Mazda 626 – schema van de zekeringkast – schakelaar

Mazda 626 (1997-2002) – schema van de zekeringkast

Productiejaar: 1997, 1997, 1998, 1999, 2000, 2001, 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in de Mazda 626 (1997-2002) is zekering 19 in de zekeringkast in het interieur.

Zekeringkast in de motorruimte

Mazda 626 – schema van de zekeringkast – motorruimte

Leggere  Mazda Tribute (2000-2011) – zekeringdoos
Nr Beschrijving Amp [A] Beschrijving
1 EGI INJ 30 Brandstofinjectiesysteem
2 DEFOG 40 Achterruitontdooiing
3 – – –
4 MAIN 100 Ter bescherming van alle circuits
5 IG KEY 30 RADIO, SCHUIFDAK, KNIPPERLICHT,

METER, MOTOR, ELEKTRISCHE RAMEN,

WISSER;

Ontstekingssysteem
6 HEATER 40 Verwarming, airconditioning
7 BTN 40 KNIPPERLICHT, STOP, INTERIEUR,

DEURVERGRENDELING, NOOD, ELEKTRISCHE STOEL
8 KOELVENTILATOR 30 Koelventilator
9 AD FAN 30 Extra ventilator
10 (ABS) 60 Antiblokkeersysteem
11 TAIL 15 Achterlichten;

Positielichten;

Dashboardverlichting;

Nummerplaatverlichting;

Verlichting van schakelaars.
12 HORN 15 Toeter
13 (ABS) 20 Antiblokkeersysteem
14 – – –
15 – – –
16 H / LL 15 Koplamp (links)
17 H / LR 15 Koplamp (rechts)
18 (ABS) 20 Antiblokkeersysteem

Zekeringkast in het interieur

Mazda 626 – schema van de zekeringkast – interieur

Nr Beschrijving Amp [A] Beschrijving
1 AUDIO 15 Audiosysteem
2 ROOM 15 Interieurverlichting;

Kofferbakverlichting.
3 S.ROOF 15 Schuifdak
4 METER 10 Indicatoren;

Achterspeellichten.
5 D.LOCK 30 Elektrische deurvergrendeling
6 HAZARD 15 Waarschuwingslichten
7 A/B&ABS 10 Airbagsysteem;

Antiblokkeersysteem

wielen tijdens het remmen.
8 – – –
9 A / C 10 Airconditioning
10 – – –
11 TURN 10 Knipperlichten
12 WIPER 20 Wissers en ruitenwissers van de voorruit
13 P.WIND 30 Elektrische ramen
14 – – –
15 RADIO 15 Audiosysteem;

Voeding;

Buitenspiegel.
16 ENGINE 10 Motorcontrole systeem
17 ILLUMI 10 Achterlichten;

Nummerplaatverlichting;

Positielichten;

Dashboardverlichting.
18 STOP 15 Remlichten;

Toeter;

Cruise control.
19 CIGAR 15 Accessoire aansluiting;

Klok;

Radio;

Buitenspiegel.
20 – – –
21 – – –
22 P.SEAT 30 Elektrische stoel
23 M.DEF 15 Ontdooiing buitenspiegel
24 P.POINT 15 Voedingspunt

Mazda 626 (2000-2001) – schema van de zekeringkast

Productiejaar: 2000, 2001.

Sigarettenaansteker zekering (voedingsaansluiting) in de Mazda MPV LW (1999-2006) is zekering 19 in de zekeringkast (bestuurderspaneel).

Leggere  Mazda 5 (2006-2018) - zekeringdoos

Zekeringblok (motorcompartiment)

Mazda 626 – zekeringen – motorcompartiment
Locatie Beschrijving Amp [A] Beschrijving
1 EGI INJ 30 Brandstofinjectiesysteem
2 DEFOG 40 Achterruitontdooiing
3 – – –
4 MAIN 100 Ter bescherming van alle circuits
5 IG KEY 30 Zekeringen RADIO, SCHUIFDAK*, KNIPPERLICHT,

CONTAMISURE, MOTOR, ELEKTRISCHE RAMEN*,

WISSER;

Ontstekingssysteem.
6 HEATER 40 Verwarming;

Airconditioning *.
7 BTN 40 Zekeringen TAIL, STOP, ROOM,

DEURVERGRENDELING, NOOD, ELEKTRISCHE STOEL*.
8 KOELVENTILATOR 30 Koelventilator
9 AD FAN 30 Extra ventilator *
10 (ABS) 60 Antiblokkeersysteem*
11 TAIL 15 Achterlichten;

Positielichten;

Dashboardverlichting;

Nummerplaatverlichting;

Verlichting van schakelaars.
12 HORN 15 Toeter
13 (ABS) 20 Antiblokkeersysteem*
14 – – –
15 ST. SIGN 10 Signaal van de startmotor
16 H / LL 15 Koplamp (links)
17 H / LR 15 Koplamp (rechts)
18 (ABS) 20 Antiblokkeersysteem*
* – sommige modellen

Zekeringpaneel (bestuurderszijde)

Mazda 626 – zekeringen – bestuurderspaneel
Locatie Beschrijving Amp [A] Beschrijving
1 AUDIO 15 Audiosysteem*
2 ROOM 15 Interieurverlichting;

Kofferbakverlichting.
3 S/ROOF 15 Schuifdak *
4 METER 10 Indicatoren;

Achterspeellichten.
5 D.LOCK 30 Elektrische deurvergrendeling *
6 HAZARD 15 Waarschuwingslichten
7 A/B&ABS 10 Airbagsysteem;

Antiblokkeersysteem *.
8 – – –
9 A / C 10 Airconditioning*
10 – – –
11 TURN 10 Knipperlichten
12 WIPER 20 Wissers en ruitenwissers van de voorruit
13 P.WIND 30 Finestrijnen elektrisch *
14 – – –
15 RADIO 15 Audiosysteem;

Voeding;

Buitenspiegel.
16 ENGINE 10 Motorcontrole systeem
17 ILLUMI 10 Achterlichten;

Nummerplaatverlichting;

Positielichten;

Dashboardverlichting.
18 STOP 15 Remlichten;

Toeter;

Cruise control *.
19 CIGAR 15 Accessoire aansluiting;

Klok *;

Radio *;

Buitenspiegel;

Accu.
20 – – –
21 – – –
22 P.SEAT 30 Elektrische stoel *
23 M.DEF 15 Ontdooiing buitenspiegel *
24 P.POINT 15 Voedingspunt
* – sommige modellen
