Mazda Protegé (2000-2003) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Mazda Protegé (2000-2003), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekering- en relaischema – Mazda Protegé

Betreft voertuigen geproduceerd in de jaren:

2000, 2001.

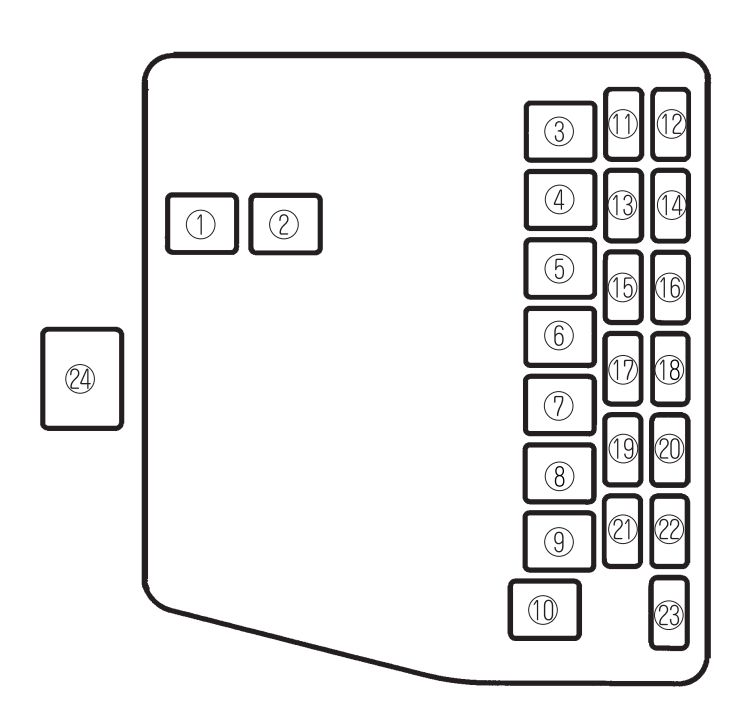

Motorcompartiment

Nummer	Amperages [A]	Beschrijving
1	40	Verwarming
2	60	Antiblokkeersysteem*; Voor de bescherming van verschillende circuits*.
3	60	Voor de bescherming van verschillende circuits
4	30	—
5	40	—
6	—	—
7	30	Koelventilator
8	40	Interieurverlichting; Elektrische deurvergrendeling*.
9	30	Extra koelventilator voor airconditioning
10	30	Motorcontrole
11	10	Airconditioning*
12	10	Startsignaal
13	15	Toeter
14	15	Noodverlichting
15	15	Achterlichten
16	7,5	Voor de bescherming van verschillende circuits
17	15	—
18	15	Remlichten
19	15	Rechter koplamp
20	15	Linker koplamp
21	—	—
22	—	—
23	100	Voor de bescherming van alle circuits

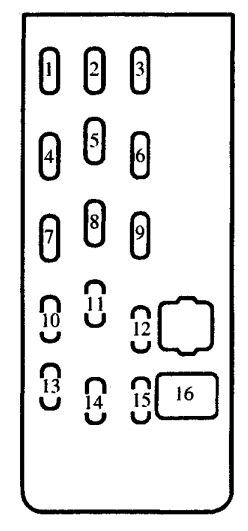

Passagierscompartiment (bestuurderszijde)

Nummer	Amperages [A]	Beschrijving
1	15	Voor de bescherming van verschillende circuits
2	20	Voor de bescherming van verschillende circuits
3	15	Audio*
4	15	Airconditioning*
5	10	Voor de bescherming van verschillende circuits
6	—	—
7	—	—
8	10	Interieurverlichting; Bagageruimtelicht*.
9	10	—
10	—	—
11	30	Elektrische deurvergrendeling*
12	30	—
13	20	Ruitenwisser en ruitensproeier voorruit
14	10	Motorcontrole
15	10	Instrumentenpaneel
16	—	—
17	30	Elektrische ramen*
