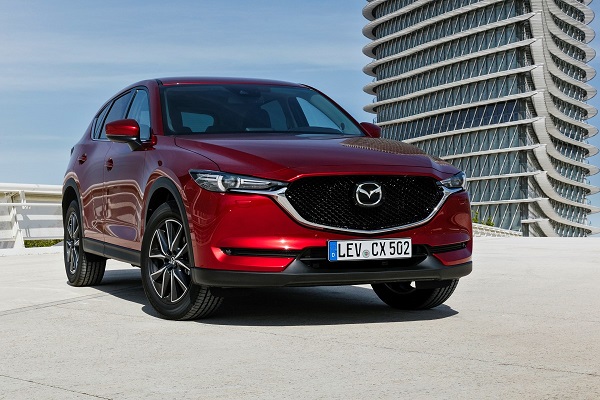

Mazda CX-5 (2G) (2017-2022) – zekeringdoos

Mazda CX-5 (2G) – schema van de zekeringkast

Productiejaar: 2017, 2018, 2019, 2020, 2021, 2022.

Sigarettenaansteker (voedingspunten) in de Mazda CX-5 (2G) nr. [OUTLET] 3, 9 en 11 (15A) bevindt zich in de zekeringkast in het interieur.

Zekeringkast in het interieur

Deze bevindt zich op de linkerstijl, onder het dashboard, nabij de voet van de bestuurder.

Beschrijving

1	30А P.SEAT D – Elektrische stoelverstelling (in sommige versies)
2	30А P.WINDOW 3 – Elektrische ramen
3	15A R.OUTLET3 – Extra elektrische aansluitingen
4	25А P.WINDOW 2 – Elektrische ramen
5	15A SRS2 / ESCL – Stuurwielvergrendeling
6	25А D.LOCK – Elektrische centrale vergrendeling
7	20А SEAT WARM – Elektrisch verwarmde stoelen (in sommige versies)
8	SZYBEKTOR 10А – Ventilatierooster in het dak (in sommige versies)
9	15A F.OUTLET – Voorste elektrische aansluitingen (sigarettenaansteker)
10	7,5А MIRROR – Elektrische bediening voor het aanpassen van de zijspiegels
11	15А R.OUTLET1 – Achterste elektrische aansluitingen (in sommige versies)
12	Gereseveerd
13	Gereseveerd
14	Gereseveerd
15	Gereseveerd
16	Gereseveerd
17	7,5A M.DEF – Elektrisch verwarmde buitenspiegels
18	20А R.SEAT W – Verwarmde stoelen
19	Gereseveerd
20	7,5А AT IND – Versnellingsindicator
21	30A P.SEAT P – Elektrische bediening voor de stoelverstelling

Zekeringkast in de motorruimte

Deze bevindt zich aan de linkerkant van de motorruimte, naast de accu.

Zekeringkast

Beschrijving

1	30А ADD FAN GE – Motor koelfan
2	30A IG2 – Bescherming van verschillende elektrische circuits
3	INJECTOR 30A – Motorbeheersysteem
4	40А FAN DE – Motor koelfan
5	30А P.WINDOW1 – Elektrische ramen
6	Gereseveerd
7	40А ADD FAN DE – Motor koelfan
8	20А EVVT – Motorbeheersysteem
9	40А DEFOG – Elektrisch verwarmde achterruit
10	40A DCDC DE – Bescherming voor verschillende elektrische doeleinden
11	30А FAN GE – Motor koelfan
12	Gereseveerd
13	Gereseveerd
14	Gereseveerd
15	40А ENG.MAIN – Motorbeheersysteem
16	50A ABS / DSC M – Antiblokkeersysteem (ABS), stabiliteitscontrolesysteem (DSC)
17	CABIN 50A + B – Bescherming van verschillende elektrische circuits
18	20А WIPER – Ruitenwissers en sproeier voor de voorruit
19	HEATER 40A – Verwarming / Airconditioning
20	30A DCDC REG – Bescherming van verschillende elektrische circuits
21	7,5А ENGINE IG1 – Motorbeheersysteem
22	15A C/U IG1 – Bescherming van verschillende elektrische circuits
23	H / L LOW L HID L – Koplampen (links), dimlicht (links)
24	15А H / L LOW R – Dimlicht (rechts)
25	15A ENGINE 3 – Motorbeheersysteem
26	15A ENGINE 2 – Motorbeheersysteem
27	15A ENGINE 1 – Motorbeheersysteem
28	15A AT – Versnellingscontrolesysteem, ontsteking
29	20A H / CLEAN – Sproeier voor de koplampen
30	7,5А А / С – Airconditioning
31	15A – AT PUMP Versnellingscontrolesysteem
32	10A STOP – Remlichten, achteruitrijlicht
33	15А R.WIPER – Achterruitenwisser
34	20А H / L HI – Grootlicht
35	15А HID R – Koplamp (rechts)
36	15A FOG – Voorste mistlampen
37	7,5А ENG. + B – Motorbeheersysteem
38	7,5A AUDIO2 – Audiosysteem
39	5А GLOW SIG – Motorbeheersysteem
40	7,5A METER2 – Instrumentenpaneel
41	10A METER1 – Instrumentenpaneel
42	7,5А SRS1 – Airbag
43	25A BOSE – Auto’s uitgerust met Bose audiosysteem
44	15A AUDIO 1 – Audiosysteem
45	30A ABS / DSC S – Antiblokkeersysteem (ABS), stabiliteitscontrolesysteem (DSC)
46	FUEL POMP 15A – Brandstofsysteem
47	25А FUEL WARM – Brandstofverwarming
48	TAIL – Afmetingen
49	Gereseveerd
50	50А HAZARD – Noodverlichting, richtingaanwijzers, voor- en achterpositioneringslichten, nummerplaatverlichting
51	Gereseveerd
52	15A R.OUTLET2 – Elektrische aansluitingen
53	15А HORN – Claxon
54	ROOM 15A – Interne plafondlamp

Relais

Relaiscircuit

Beschrijving

RELAIS TNS (STAART)	RELAIS TNS (AFMETING)
RELAIS AIRCO	RELAIS AIRCO
RELAIS BRANDSTOF INJECTOR	RELAIS BRANDSTOF INJECTOR
RELAIS ELEKTRISCH IN DE OLIEPOMP	RELAIS ELEKTRISCH VAN DE TRANSMISSIE OF RELAIS VAN DE TRANSMISSIEPOMP
RELAIS KOPLAMPEN HI	RELAIS KOPLAMPEN
RELAIS STARTMOTOR	RELAIS STARTMOTOR
RELAIS VENTILATOR	RELAIS VENTILATOR
RELAIS ELEKTRISCH VAN DE VARIABLE DISTRIBUTIE	RELAIS ELEKTRISCH VAN DE LAADVENTIEL
RELAIS ONTDEWATEREN VAN DE ACHTERRUIT	RELAIS ONTDEWATEREN VAN DE ACHTERRUITEN
RELAIS BRANDSTOF POMP	RELAIS BRANDSTOF POMP
RELAIS UITGANG	RELAIS ELEKTRISCH VOOR AANSLUITINGEN
RELAIS KOPLAMPEN LO	RELAIS KOPLAMPEN (LAAG)
RELAIS IG1	RELAIS ONTSTEKING
RELAIS VOORSTE MISTLAMPE	RELAIS VOORSTE MISTLAMPE
RELAIS VENTILATOR NUMMER 2	RELAIS VENTILATOR NUMMER 2
RELAIS HOOFD	RELAIS HOFD
RELAIS VENTILATOR NUMMER 3	RELAIS VENTILATOR NUMMER 3
RELAIS DRL	RELAIS DRL
RELAIS CLAXON	RELAIS CLAXON
RELAIS VENTILATOR	RELAIS VENTILATOR
