Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2003.

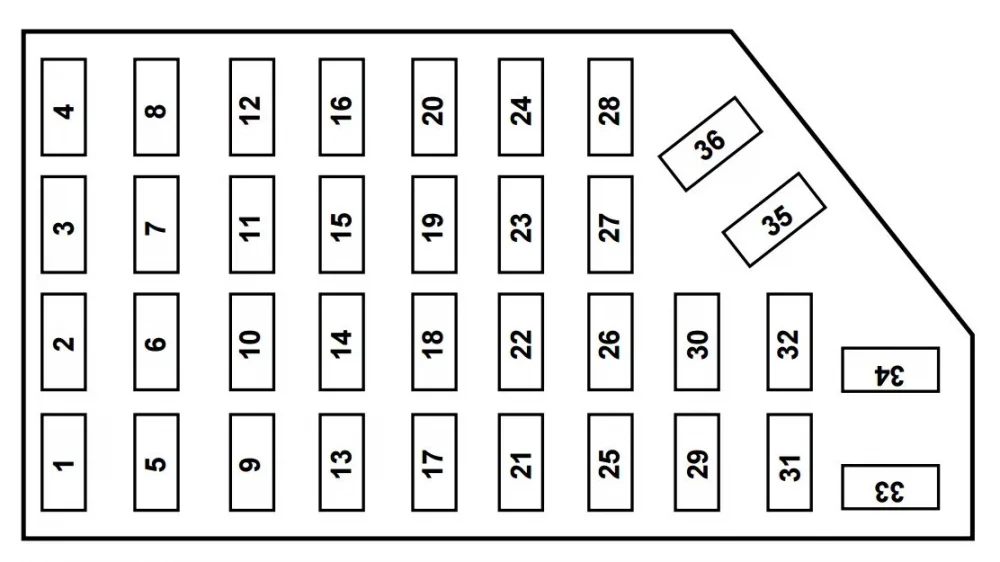

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2004.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Zekeringpaneel in het interieur (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Reserve
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken

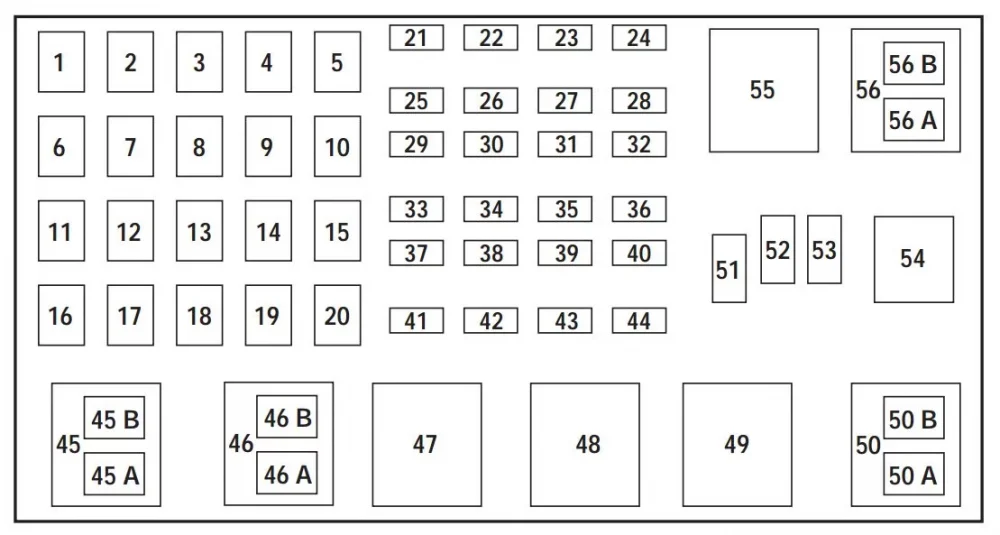

Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	50**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2005.

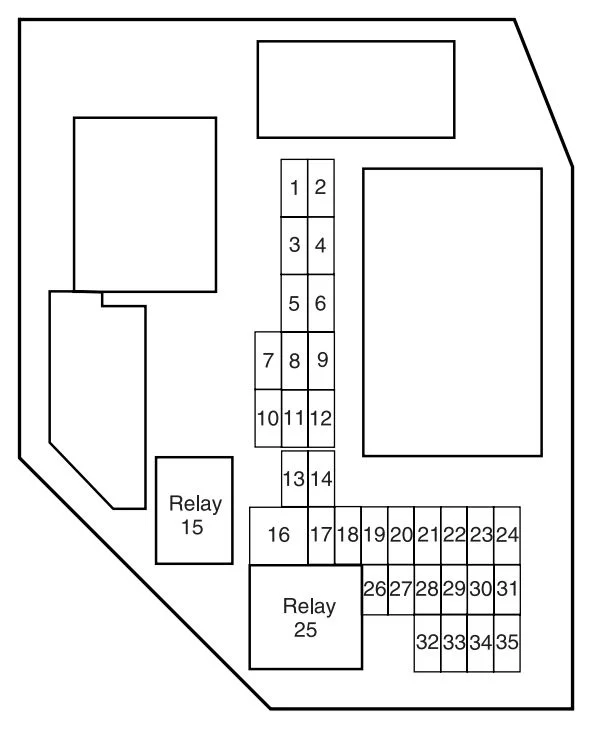

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich onder de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Intelligente centrale (SJB) (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Radio (START), neutrale sensor 4×4 (alleen handmatig)
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken

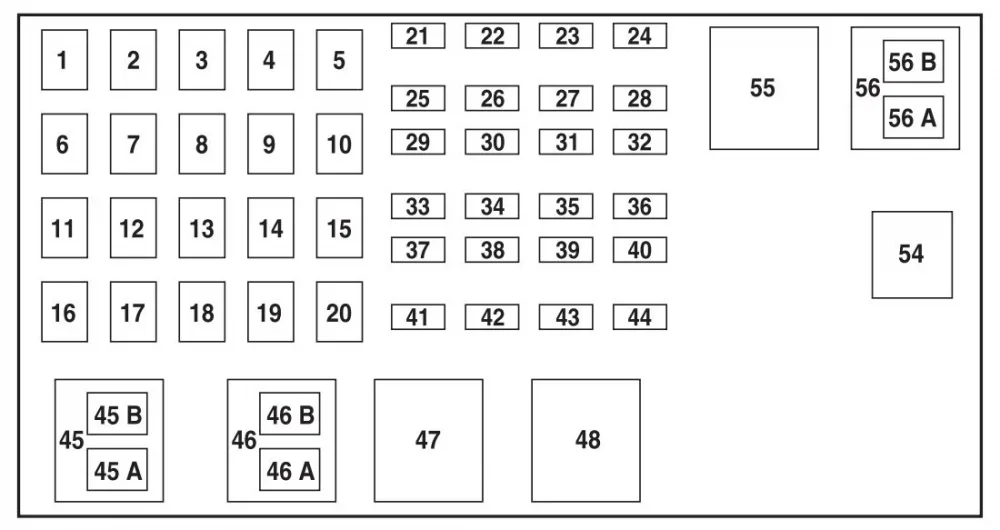

Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	40**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	40**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2003.

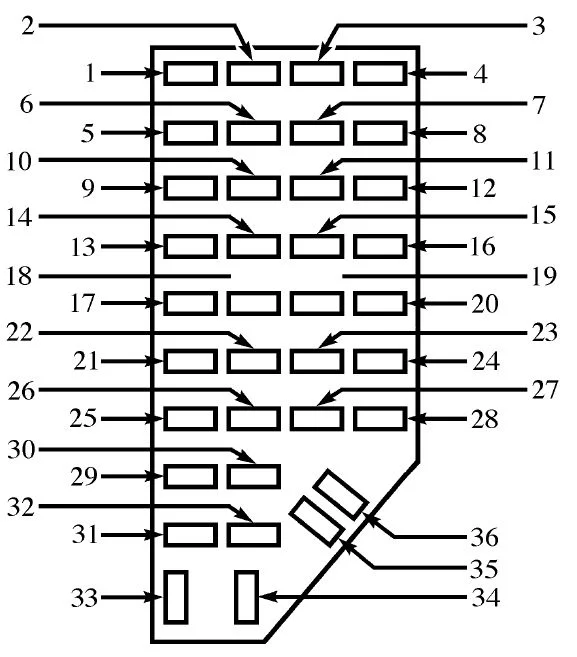

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Nummer	Amperages [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), achteruitrijlichten, versnellingsbak, schakelaar passagiersairbag, motor ventilator relais
3	7,5	Linker connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	2	Remdrukschakelaar
7	7,5	Rechter connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers, 4×4
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM), algemene elektronische module (GEM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt

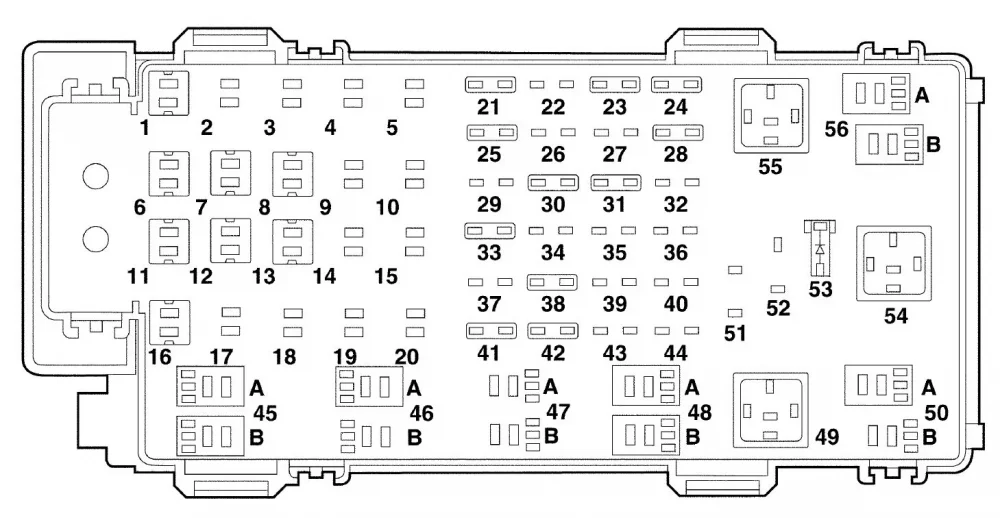

Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2004.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Zekeringpaneel in het interieur (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Reserve
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	50**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2005.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich onder de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Intelligente centrale (SJB) (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Radio (START), neutrale sensor 4×4 (alleen handmatig)
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	40**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	40**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2002.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Beschrijving	Nominale stroom [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), noodverlichting, versnellingsbak, schakelaar deactivering passagiersairbag, motor ventilator relais
3	7,5	Rechter connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	—	Niet gebruikt
7	7,5	Linker connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
	—	Niet gebruikt
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Beschrijving	Nominale stroom [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2003.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Nummer	Amperages [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), achteruitrijlichten, versnellingsbak, schakelaar passagiersairbag, motor ventilator relais
3	7,5	Linker connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	2	Remdrukschakelaar
7	7,5	Rechter connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers, 4×4
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM), algemene elektronische module (GEM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2004.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Zekeringpaneel in het interieur (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Reserve
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	50**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2005.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich onder de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Intelligente centrale (SJB) (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Radio (START), neutrale sensor 4×4 (alleen handmatig)
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	40**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	40**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2002.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Beschrijving	Nominale stroom [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), noodverlichting, versnellingsbak, schakelaar deactivering passagiersairbag, motor ventilator relais
3	7,5	Rechter connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	—	Niet gebruikt
7	7,5	Linker connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
	—	Niet gebruikt
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Beschrijving	Nominale stroom [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2003.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Nummer	Amperages [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), achteruitrijlichten, versnellingsbak, schakelaar passagiersairbag, motor ventilator relais
3	7,5	Linker connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	2	Remdrukschakelaar
7	7,5	Rechter connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers, 4×4
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM), algemene elektronische module (GEM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2004.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Zekeringpaneel in het interieur (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Reserve
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	50**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2005.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich onder de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Intelligente centrale (SJB) (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Radio (START), neutrale sensor 4×4 (alleen handmatig)
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	40**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	40**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2001.

Interne zekeringpaneel

Nummer	Amperages [A]	Beschrijving
1	5	Voeding spiegels
2	10	Motor ventilator relais, diagnose airbagmonitor, passieve deactiveringsmodule (PAD)
3	7,5	Trailer aansluiting (stop/draai links)
4	—	—
5	10	4×4 controle module
6	—	—
7	7,5	Trailer aansluiting (stop/draai links)
8	—	—
9	7,5	Stoplamp schakelaar
10	7,5	Servomechanisme/groep cruise control, GEM/CTM, versnellingsslot actuator, gemengde deur actuator, klimaatregeling verwarming controle groep, richtingaanwijzers
11	7,5	Instrumentencluster, hoofdlichtschakelaar, RABS weerstand
12	—	—
13	20	Rempedaal positie schakelaar
14	20	RABS module
	10	4WABS module, hoofd relais 4WABS
15	—	—
16	30	W/W motor, relais ruitenwisser Hi-Lo, relais werking ruitenwisser/parkeer relais, relais ruitensproeier pomp
17	25	Aansteker, datakoppeling (DLC)
18	—	—
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	GEM/CTM, Radio
21	20	Richtingaanwijzers
22	20	Hulppunt voeding
23	—	—
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	—
26	10	Batterij besparings relais, elektronische 4×4 schakel relais, interne verlichting relais, elektronische 4×4 controle module, dome/map lamp, instrumentenverlichting dim module, beperking controle module, GEM/CTM, set richtingaanwijzers
27	—	—
28	7,5	GEM/CTM, radio
29	15	Radio
30	—	—
31	—	—
32	—	—
33	15	Verlichting, DRL module, set richtingaanwijzers
34	—	—
35	15	Toeter relais ISA, indien niet uitgerust met vrachtwagen veiligheid module
	—	—
36	—	—

Zekeringblok in de motorruimte

Nummer	Amperages [A]	Beschrijving
1	50	Zekeringpaneel I/P
2	—	—
3	—	—
4	—	—
5	—	—
6	50	ABS pomp motor
7	30	Traction control systeem controle module
8	20	Elektrische deurvergrendeling en afstandsbediening
9	—	—
10	—	—
11	50	Start relais, ontsteking schakelaar
12	10	PCM geheugen
13	20	4×4 motor
14	—	—
15	—	—
16	40	Ventilator motor
17	—	—
18	—	—
19	—	—
20	—	—
21	10	PCM geheugen
22	—	—
23	20	Brandstofpomp motor
24	30	Verlichting
25	10	Airconditioning koppeling
26	—	—
27	—	—
28	30	4WABS module
29	—	—
30	15	Trailer
31	20	Mistlampen, dagrijverlichting (DRL)
32	—	—
33	15	Parkeerlicht
34	—	—
35	—	—
36	—	—
37	—	—
38	10	Linker dimlicht
39	—	—
40	—	—
41	—	Verwarmde zuurstofsensoren
42	10	Rechter dimlicht
43	—	—
44	—	—
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2002.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Beschrijving	Nominale stroom [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), noodverlichting, versnellingsbak, schakelaar deactivering passagiersairbag, motor ventilator relais
3	7,5	Rechter connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	—	Niet gebruikt
7	7,5	Linker connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
	—	Niet gebruikt
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Beschrijving	Nominale stroom [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2003.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Nummer	Amperages [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), achteruitrijlichten, versnellingsbak, schakelaar passagiersairbag, motor ventilator relais
3	7,5	Linker connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	2	Remdrukschakelaar
7	7,5	Rechter connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers, 4×4
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM), algemene elektronische module (GEM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2004.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Zekeringpaneel in het interieur (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Reserve
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	50**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2005.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich onder de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Intelligente centrale (SJB) (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Radio (START), neutrale sensor 4×4 (alleen handmatig)
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	40**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	40**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

In dit artikel vind je de schema’s van de zekeringkast van de Mazda B-Series (2001-2010), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlayout).

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2001.

Interne zekeringpaneel

Nummer	Amperages [A]	Beschrijving
1	5	Voeding spiegels
2	10	Motor ventilator relais, diagnose airbagmonitor, passieve deactiveringsmodule (PAD)
3	7,5	Trailer aansluiting (stop/draai links)
4	—	—
5	10	4×4 controle module
6	—	—
7	7,5	Trailer aansluiting (stop/draai links)
8	—	—
9	7,5	Stoplamp schakelaar
10	7,5	Servomechanisme/groep cruise control, GEM/CTM, versnellingsslot actuator, gemengde deur actuator, klimaatregeling verwarming controle groep, richtingaanwijzers
11	7,5	Instrumentencluster, hoofdlichtschakelaar, RABS weerstand
12	—	—
13	20	Rempedaal positie schakelaar
14	20	RABS module
	10	4WABS module, hoofd relais 4WABS
15	—	—
16	30	W/W motor, relais ruitenwisser Hi-Lo, relais werking ruitenwisser/parkeer relais, relais ruitensproeier pomp
17	25	Aansteker, datakoppeling (DLC)
18	—	—
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	GEM/CTM, Radio
21	20	Richtingaanwijzers
22	20	Hulppunt voeding
23	—	—
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	—
26	10	Batterij besparings relais, elektronische 4×4 schakel relais, interne verlichting relais, elektronische 4×4 controle module, dome/map lamp, instrumentenverlichting dim module, beperking controle module, GEM/CTM, set richtingaanwijzers
27	—	—
28	7,5	GEM/CTM, radio
29	15	Radio
30	—	—
31	—	—
32	—	—
33	15	Verlichting, DRL module, set richtingaanwijzers
34	—	—
35	15	Toeter relais ISA, indien niet uitgerust met vrachtwagen veiligheid module
	—	—
36	—	—

Zekeringblok in de motorruimte

Nummer	Amperages [A]	Beschrijving
1	50	Zekeringpaneel I/P
2	—	—
3	—	—
4	—	—
5	—	—
6	50	ABS pomp motor
7	30	Traction control systeem controle module
8	20	Elektrische deurvergrendeling en afstandsbediening
9	—	—
10	—	—
11	50	Start relais, ontsteking schakelaar
12	10	PCM geheugen
13	20	4×4 motor
14	—	—
15	—	—
16	40	Ventilator motor
17	—	—
18	—	—
19	—	—
20	—	—
21	10	PCM geheugen
22	—	—
23	20	Brandstofpomp motor
24	30	Verlichting
25	10	Airconditioning koppeling
26	—	—
27	—	—
28	30	4WABS module
29	—	—
30	15	Trailer
31	20	Mistlampen, dagrijverlichting (DRL)
32	—	—
33	15	Parkeerlicht
34	—	—
35	—	—
36	—	—
37	—	—
38	10	Linker dimlicht
39	—	—
40	—	—
41	—	Verwarmde zuurstofsensoren
42	10	Rechter dimlicht
43	—	—
44	—	—
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2002.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Beschrijving	Nominale stroom [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), noodverlichting, versnellingsbak, schakelaar deactivering passagiersairbag, motor ventilator relais
3	7,5	Rechter connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	—	Niet gebruikt
7	7,5	Linker connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
	—	Niet gebruikt
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Beschrijving	Nominale stroom [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2003.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de linkerkant van het dashboard, tegenover de bestuurdersdeur.

Nummer	Amperages [A]	Beschrijving
1	5	Voeding spiegels
2	10	Dagrijverlichting (DRL), achteruitrijlichten, versnellingsbak, schakelaar passagiersairbag, motor ventilator relais
3	7,5	Linker connector voor trailer met stop/draai
4	—	Niet gebruikt
5	15	4×4 controle module
6	2	Remdrukschakelaar
7	7,5	Rechter connector voor trailer met stop/draai
8	—	Niet gebruikt
9	7,5	Rempedaal positie schakelaar
10	7,5	Servomechanisme/rinforzo controle snelheid, algemene elektronische module (GEM), versnellingsslot actuator, richtingaanwijzers, 4×4
11	7,5	Instrumentenpaneel, 4×4, hoofdlichtschakelaar, centrale veiligheid module (CSM), algemene elektronische module (GEM)
12	—	Niet gebruikt
13	20	Rempedaal positie schakelaar
14	10	Antiblokkeer systeem (ABS) controle module
15		Niet gebruikt
16	30	Voorruitwisser motor, relais Hi-Lo voorruitwisser, relais werking voorruitwisser/parkeer relais
17	20	Aansteker, datakoppeling (DLC)
18	—	Niet gebruikt
19	25	PCM voedingsdiode, ontsteking, PATS
20	7,5	Algemene elektronische module (GEM), radio
21	15	Richtingaanwijzers (gevaar)
22	20	Extra voedingsconnector
23	—	Niet gebruikt
24	7,5	Koppeling pedaal positie schakelaar (CPP), startonderbreking relais
25	—	Niet gebruikt
26	10	Batterij besparings relais, hulp relais doos, centrale beperking module (RCM), algemene elektrische module (GEM), richtingaanwijzers groep
27	—	Niet gebruikt
28	7,5	Algemene elektronische module (GEM), radio
29	20	Radio
30	—	Niet gebruikt
31	—	Niet gebruikt
32	—	Niet gebruikt
33	15	Verlichting, dagrijverlichting (DRL) module, richtingaanwijzers groep
34	—	Niet gebruikt
35	15	Toeter relais (indien niet uitgerust met centrale veiligheid module)
36	—	Niet gebruikt



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel I/P
2	—	Niet gebruikt
3	—	Niet gebruikt
4	—	Niet gebruikt
5	—	Niet gebruikt
6	50**	ABS pomp motor
7	30*	Traction control systeem controle module (PCM)
8	20*	Centrale veiligheid module, deurvergrendelingen, afstandsbediening
9	—	Niet gebruikt
10	—	Niet gebruikt
11	50**	Start relais, ontsteking schakelaar
12	20*	Voeding ramen
13	—	Niet gebruikt
14	—	Niet gebruikt
15	—	Niet gebruikt
16	40**	Ventilator motor
17	—	Niet gebruikt
18	—	Niet gebruikt
19	—	Niet gebruikt
20	—	Niet gebruikt
21	10*	PCM geheugen
22	—	Niet gebruikt
23	20*	Brandstofpomp motor
24	30*	Verlichting
25	10*	Airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2004.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich aan de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Zekeringpaneel in het interieur (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Reserve
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	50**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	50**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

2005.

Zekeringpaneel in het interieur

Het zekeringpaneel bevindt zich onder de rechterkant van het dashboard achter het voetpaneel.

Nummer	Amperages [A]	Beschrijving
1	5	Dimmer schakelaar op het dashboard
2	10	Trailer verlichting
3	10	Rechter dimlicht
4	10	Linker dimlicht
5	30	Ruitenwisser/sproeiers verlichting
6	10	Radio (RUN/ACCY)
7	5	Verlichting indicatie van het dimlicht
8	10	Beperkingsmodule (RCM), PADI (passagiersairbag deactivatie indicatie)
9	5	Dashboard airbag indicatie
10	10	Dashboard (RUN/START), 4×4 module (RUN/START)
11	10	Intelligente centrale (SJB) (logische voeding)
12	—	Niet gebruikt
13	15	Toeter, interne verlichting
14	15	Dimlicht, indicatie van dimlicht (dashboard)
15	—	Relais met één knop
16	30	Elektrische ramen
17	15	Richtingaanwijzers/noodverlichting
18	—	Niet gebruikt
19	20	Hoogste centrale stoplamp (CHMSL)/stoplichten
20	10	ABS module, remkoppeling blokkering, snelheid controle module, achteruitrijlichten, overbelasting annulering schakelaar, elektronische knipperlicht (afslag/risk)
21	5	Start relais
22	5	Radio (START), neutrale sensor 4×4 (alleen handmatig)
23	30	Verlichting (dimlichten en grootlichten)
24	20	Radio
25	—	Accessoires relais
26	2	Remdrukschakelaar
27	10	Relais voor airconditioning ventilator/mengdeuren, 4×4 module
28	15	4×4 B+
29	20	Aansteker, diagnostische connector (OBD II)
30	5	Elektrische spiegels
31	20	Voorste parkeerlichten, achterste parkeerlichten, kentekenverlichting
32	5	Remschakelaar (logica)
33	5	Dashboard instrumenten
34	20	Voedingspunt
35	15	Voedingsblokken



Voedingsverdeeldoos

De voedingsverdeeldoos bevindt zich in de motorruimte.

Motor 2,3 l (indien aanwezig)

Nummer	Amperages [A]	Beschrijving
1	40**	Zekeringpaneel in het interieur
2	—	Niet gebruikt
3	40**	Zekeringpaneel in het interieur
4	—	Niet gebruikt
5	50**	Zekeringpaneel in het interieur
6	—	Niet gebruikt
7	40**	Relais voor startmotor
8	—	Niet gebruikt
9	40**	Ontsteking
10	—	Niet gebruikt
11	50**	Motor controle module (PCM), motorsensoren
12	—	Niet gebruikt
13	30**	Ventilator motor (airconditioning)
14	—	Niet gebruikt
15	30**	Antiblokkeer systeem (ABS) (elektromagneten)
16	—	Niet gebruikt
17	40**	ABS (motor)
18	—	Niet gebruikt
19	20**	Motor ventilator
20	—	Niet gebruikt
21	10*	PCM
22	—	Niet gebruikt
23	20*	Brandstofpomp
24	—	Niet gebruikt
25	10*	Relais voor airconditioning koppeling
26	—	Niet gebruikt
27	—	Niet gebruikt
28	30*	4WABS module
29	—	Niet gebruikt
30	15*	Trailer
31	20*	Mistlampen, dagrijverlichting (DRL)
32	—	Niet gebruikt
33	15*	Parkeerlicht
34	—	Niet gebruikt
35	—	Niet gebruikt
36	—	Niet gebruikt
37	—	Niet gebruikt
38	10*	Linker dimlicht
39	—	Niet gebruikt
40	—	Niet gebruikt
41	20*	Verwarmde zuurstofsensoren
42	10*	Rechter dimlicht
43	—	Niet gebruikt
44	—	Niet gebruikt
45A	—	Ruitenwisser hoog/laag
45B	—	Ruitenwisser
46A	—	—
46B	—	Voorruit sproeierpomp
47A	—	—
47B	—	—
48A	—	Mistlamp
48B	—	Relais mistlampen
49	—	Complete starter
50A	—	—
50B	—	Brandstofpomp
51	—	—
52	—	—
53	—	Diode controle module traction control (PCM)
54	—	Diode controle module traction control (PCM)
55	—	Ventilator
56A	—	Airconditioning elektromagneet
56B	—	Trailer

Schema van zekeringen en relais – Mazda B-Series

Betreft voertuigen geproduceerd in de jaren:

Post correlati:

1. Mazda 2 DE (2007-2014) – zekeringdoos
2. Mazda 3 BK (2003-2008) – zekeringdoos
3. Mazda CX-9 (2007-2022) – zekeringdoos
4. Mazda RX-8 (2003-2012) – zekeringdoos en relais
5. Mazda Tribute (2000-2011) – zekeringdoos
6. Mazda CX-5 (2G) (2017-2022) – zekeringdoos
