Schema van zekeringen en relais – Mazda Titan

Betreft voertuigen geproduceerd in de jaren:

1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

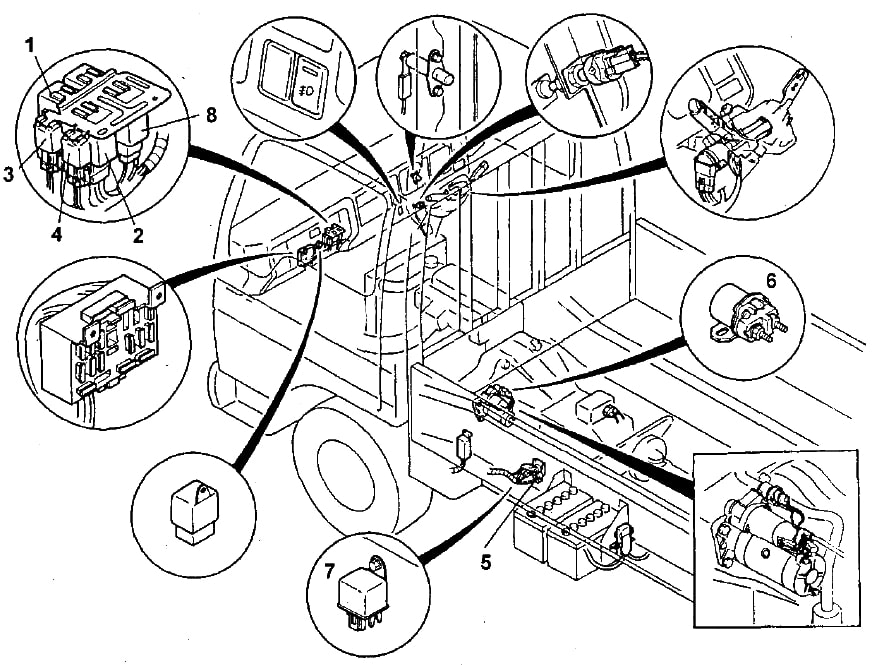

Locatie

Aan de onderkant van het dashboard, aan de passagierszijde, bevindt zich het relais en de zekeringkast.

Relais

1. Stoplichten test relais
2. Knipperlicht relais
3. Toeter relais
4. Verwarming snelheid relais
5. Inlaatlucht verwarming relais
6. Hulprelais
7. Ontstekingskaars relais
8. Ruitenwisser relais-schakelaar.

Zekeringkast

Type 1

Beschrijving

WIPER15A	ruitenwissersysteem en sproeier
HEATER 30A	verwarming
ROOM 10F	interieurverlichting, radio
ENGINE 15А	start systeem
METER 15А	achterlichten, dashboard, rem, brandstofafsluitklep, verwarmingssnelheid verhogingssysteem
TURN 15A	richtingaanwijzers
TAIL 15A	dimlichten, kentekenverlichting, gecombineerde verlichting
STOP 15A	stoplichten, toeter
HAZARD 15A	alarm
CIGAR 15A	aansteker, audiosysteem

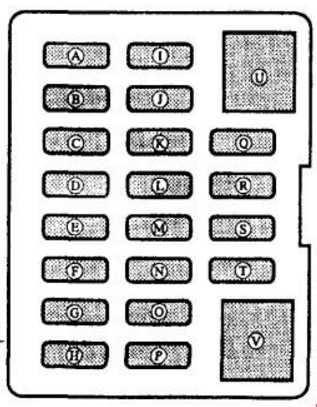

Type 2

Beschrijving

A	10/15A – Radio, klok, aansteker
B	10A – Mistlampen
C	10A – Dimlichten, instrumentenverlichting
D	Reserve extra opties
E	10 / 20А – Centrale vergrendeling
F	10A – stoplichten, toeter
G	10A – Alarm
H	10A – Interieurverlichting, radio
I	20A – Verwarming
J	reserve
K	10А – Ruitenwissers, sproeier
L	reserve
M	reserve
N	10A – Richtingaanwijzers
O	10A – Set van aanwijzers
P	15A – Koelventilator
Q	Reserve extra opties
R	Reserve extra opties
S	Reserve extra opties
T	10A – Verwarming
U	30A – Raamopeners
V	30A – Verwarming

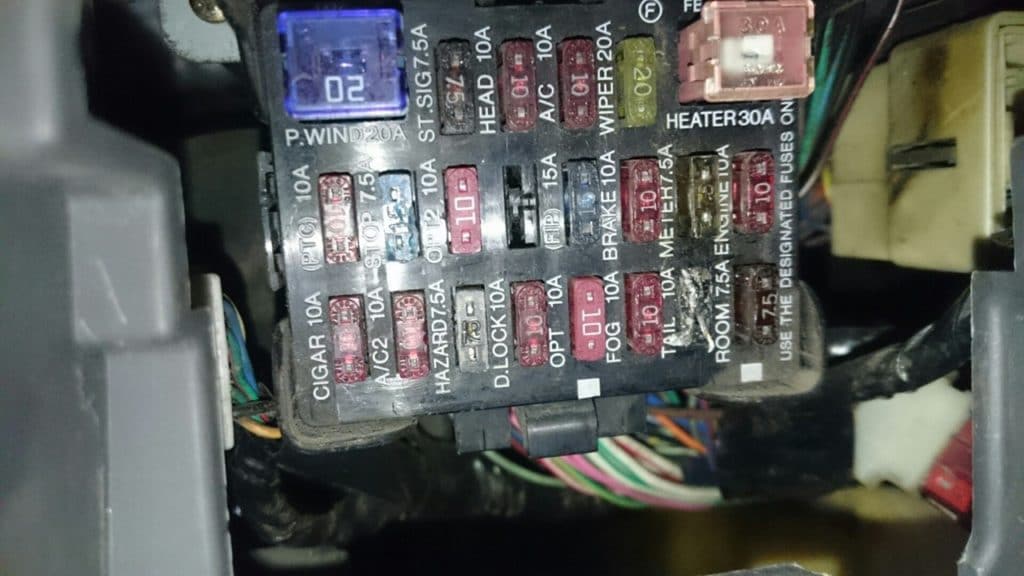

Type 3



Gepresenteerd in het Engels. Aanvullende elementen:

• A/C – Airconditioning en zijn systeem
• PTC – Extra verwarming
• FIP – Voedingssysteem
• ST / SIG – Ontstekingssysteem

Doos nabij de batterij

Bevindt zich aan de buitenkant van het voertuig, naast de batterij.

Beschrijving

• 1 80A – Ontsteking / Alternator
• 2 100A – Ontstekingskaarsen / Ontsteking / Alternator
• 3 60A – Ontstekingsschakelaar / Alternator / Inlaatlucht verwarming
• 4 30A – Koplampen
• 5 30A – Verlichting van de uitlaatplaats.
