Mercedes-Benz CLS w218 (2010-2017) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz CLS w218 (2010-2017) – schema van de zekeringkast

Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sigarettenaansteker zekering (voedingsaansluiting) in de Mercedes CLS x218 (2010-2017) is de zekering 9 in de zekeringkast in de motorruimte.

Zekeringkast in de motorruimte

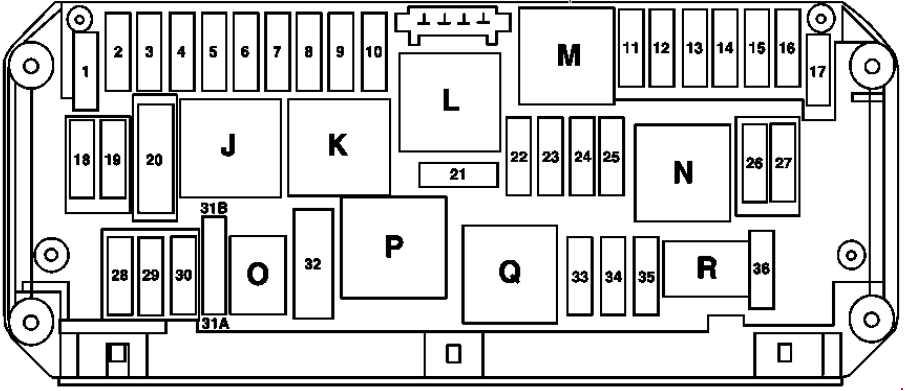

Mercedes-Benz CLS w218 – zekering schema – motorruimte
Nr Amperes [A] Beschrijving
1 25 Elektronische controle-eenheid van het stabiliteitsprogramma;

Premium elektronische controle-eenheid van het stabilisatieprogramma;

Motor van de ventilator Ventilatorregelaar.
2 30 Controle-eenheid van de linker voordeur
3 30 Controle-eenheid van de rechter voordeur
4 20 Geldig met motor 157:

Controle-eenheid van het brandstofsysteem.
5 7,5 Instrumentenpaneel;

Achterste SAM controle-eenheid met zekering en relaismodule;

Schakelaar voor de buitenverlichting.
6 10 Betreft de dieselmotor:

CDI controle-eenheid.
Betreft de benzinemotor:

ME-SFI controle-eenheid.
7 20 Relais 50 van de startmotor
8 7,5 Aanvullende controle-eenheid van het onderhoudssysteem
9 15 Bij de middenconsole
10 30 Motor van de ruitenwissers
30 Geactiveerd door het relais van de verwarming van de parkeerstand van de ruitenwissers:

Verwarming van de parkeerstand van de ruitenwissers.
11 7,5 Audio/COMAND display;

Audio/COMAND bedieningspaneel.
12 7,5 Automatische airconditioning en controle-eenheid;

Bedieningspaneel van het bovenste paneel;

Knop voor de modus van de automatische transmissie;

Groep knoppen voor de ophangingen.
13 7,5 Controle-eenheid van de stuurkolom;

Multifunctionele camera;

Multifunctionele stereo camera.
14 7,5 Elektronische controle-eenheid van het stabiliteitsprogramma;

Premium elektronische controle-eenheid van het stabiliteitsprogramma.
15 7,5 Aanvullende controle-eenheid van het onderhoudssysteem
16 5 Geldig met motor 157:

DIRECT SELECT INTERFACE
17 30 Elektrisch glazen panoramadak:

Bedieningspaneel met bedieningspaneel.
18 7,5 Analoge klok;

Reserve relais.
19 20 Elektronische controle-eenheid van de ontstekingsblokkering
20 40 Elektronische controle-eenheid van het stabiliteitsprogramma;

Premium elektronische controle-eenheid van het stabiliteitsprogramma.
21 7,5 Stoplichten schakelaar;

Lamp schakelaar in het dashboardkastje;

Herkenning van de bezetting van de voorpassagiersstoel en
controle-eenheid van het gewichtdetectiesysteem ACSR (WSS).
22 15 Motor van de ventilator voor de verbrandingsmotor en airconditioning met geïntegreerde regeling;

Betreft de dieselmotor:

CDI controle-eenheid;

Koppeling, circuit 87;

Betreft de benzinemotor:

ME-SFI controle-eenheid;

Koppeling, circuit 87 M2e;
Geldig met motor 276:

Actuator van de radiatorlamellen.
23 20 Geldig voor benzinemotor:

Koppeling, circuit 87 M1i;

Betreft de dieselmotor:

CDI controle-eenheid;

Koppeling, circuit 87.
24 15 Geldig voor dieselmotor:

Koppeling, circuit 87;

Betreft motor 157, 276, 278:

Koppeling, circuit 87 M1e.
25 15 Geldig voor dieselmotor:

Zuurstofsensor voor de katalysator.
Betreft de benzinemotor:

ME-SFI controle-eenheid.
26 20 Radio;

Radio met cruise control systeem;

COMAND controle-eenheid.
27 7,5 Betreft de benzinemotor: ME-SFI controle-eenheid
7,5 Betreft de dieselmotor:

CDI controle-eenheid;

Elektronische controle-eenheid van de ontstekingsblokkering.
28 7,5 Instrumentenpaneel
29 10 Rechter koplampgroep
30 10 Linker koplampgroep
31A 15 Geactiveerd door het relais van de claxon:

Linker claxon Rechter claxon.
31B 15 Geactiveerd door het relais van de claxon:

Linker claxon Rechter claxon.
32 – Relais van de secundaire luchtinjectie
33 10 Volledig geïntegreerde controle-eenheid van de transmissie
34 7,5 Controle-eenheid van het brandstofsysteem
35 – –
36 7,5 Controle-eenheid van de nachtzichtassistent;

DISTRONIC controle-eenheid.
Relais
jot Relais 15 circuit
K. Relais van terminal 15R
L Relais van de verwarming van de parkeerstand van de ruitenwissers
M Relais 50 van de startmotor
N Circuit van de motor 87 Relais
O Relais van de claxon
P. –
Q Reserve relais
R Circuit van het chassis 87 relais

Zekeringkast in de kofferbak

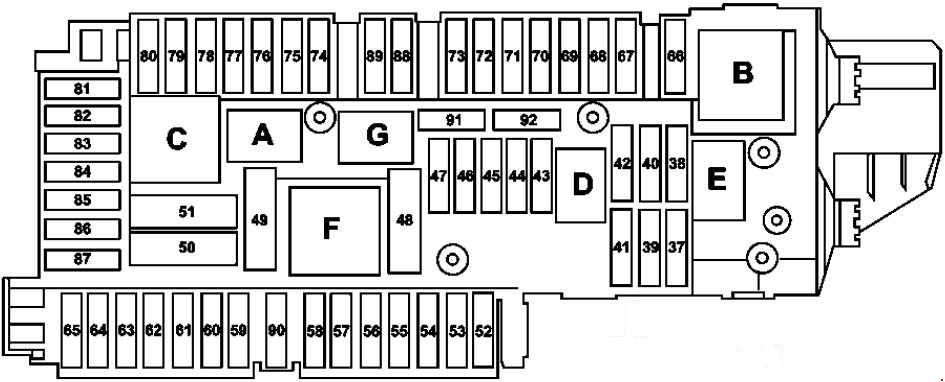

Mercedes-Benz CLS w218 – zekering schema – kofferbak
Nr Amperes [A] Beschrijving
37 7,5 Bestuurdersstoel;

Elektromagneet van de NECK-PRO hoofdsteun;

Voorkant passagiersstoel;

Elektroventiel van de NECK-PRO hoofdsteun.
38 15 Shooting Brake:

Aangesloten via het relais van de achterruitwissers:

Motor van de achterklep ruitenwisser.
39 30 Geldig voor voertuigen met stuur aan de linkerkant:

Controle-eenheid van de linker achterdeur;

Geldig voor voertuigen met stuur aan de rechterkant:

Controle-eenheid van de linker voordeur.
40 – –
41 30 Geldig voor voertuigen met stuur aan de linkerkant:

Controle-eenheid van de rechter voordeur;

Geldig voor voertuigen met stuur aan de rechterkant:

Controle-eenheid van de rechter achterdeur.
42 25 Controle-eenheid van het brandstofsysteem
43 7,5 Geldig tot 31.08.2014:

Communicatiemodule van de telematicadiensten (Realtime verkeersinformatie);

Geldig vanaf 01.09.2014:

Controle-eenheid van de bandenspanning monitoring.
44 30 Schakelaar voor het aanpassen van de passagiersstoel
45 30 Schakelaar voor het aanpassen van de bestuurdersstoel
46 7,5 Waarschuwingssirene (interne monitoring);

Interne bescherming en controle-eenheid van de sleepbeveiliging (interne monitoring);

Coupe:

M 1, AM, CL [ZV] en versterker van de KEYLESS-GO antenne;

Shooting Brake:

Versterker van de achterruit antenne 1;

Geldig met motor 157, 276, 278 en USA versie:

Relais van de circulatiepomp van de koelvloeistof.
47 – –
48 – –
49 40 Coupe:

Geactiveerd door het relais van de verwarming van de achterruit:

Verwarming van de achterruit;

Shooting Brake:

Geactiveerd door het relais van de verwarming van de achterruit:

Versterker van de achterruit antenne 1.
50 50 Rechter noodspanningwikkelaar
51 50 Linker noodspanningwikkelaar
52 – –
53 30 Controle-eenheid van de aanhangwagenherkenning
54 15 Controle-eenheid van de aanhangwagenherkenning
55 – –
56 15 Bij de aanhangwagen
57 25 Controle-eenheid van de aanhangwagenherkenning
58 25 Controle-eenheid van de aanhangwagenherkenning
59 7,5 Linker voorbumper DISTRONIC sensor (DTR);

Rechter voorbumper DISTRONIC sensor (DTR);

Linker achterbumper radar sensor (actieve dodehoekassistent);

Rechter achterbumper radar sensor (actieve dodehoekassistent);

Linker achterbumper intelligente radar sensor (dodehoekassistent);

Intelligente radar sensor van de rechter achterbumper (dodehoekassistent).
60 7,5 Multigiro luchtpomp met stoel
30 Actieve luchtpomp met multigiro stoel
61 40 Coupe:

Controle-eenheid van de achterklep (KDS);

Shooting Brake:

Controle-eenheid van de opgeheven achterklep.
62 25 Controle-eenheid van de bestuurdersstoel
63 25 Controle-eenheid van de verwarming van de achterstoel
64 25 Controle-eenheid van de passagiersstoel
65 7,5 Tot 31.05.2012:

Controle-eenheid van de verwarming van het stuur;

Situatie op 01.06.2012:

Controle-eenheid van de stuurkolom module.
66 7,5 Motor van de achterste ventilator
67 40 Controle-eenheid van de versterker van het audiosysteem
68 15 Controle-eenheid van AIRmatic
69 25 Versterker van de achterste lage luidsprekers
70 5 Controle-eenheid van de bandenspanning monitoring;

Geldig vanaf 01.09.2014 met motor 157, 276, 278 zonder USA versie:

Relais van de circulatiepomp van de koelvloeistof.
71 15 Bij het voertuig, vooraan
72 15 Bij de kofferbak
73 5 Geldig met motor 157:

Controle-eenheid van de transmissiemodus;

Stationaire verwarming:

Stationaire ontvanger van de radiografisch bediende verwarming.
74 15 Controle-eenheid van KEYLESS-GO;

Geldig vanaf 01.09.2014:

Linker koplamp;

Rechter koplampgroep.
75 20 Stationaire verwarmingsgroep;

Geldig vanaf 01.09.2014:

Linker koplamp;

Rechter koplamp.
76 15 Bij de achterste middenconsole
77 7,5 Controle-eenheid van het gewichtdetectiesysteem (WSS);

Navigatieprocessor.
78 7,5 Controle-eenheid van de multimedia-interface
79 5 Controle-eenheid van het video- en radarsensorensysteem;

Geldig vanaf 01.09.2014 met Plus rijassistentiepakket:

Controle-eenheid van de radarsensoren;

Controle-eenheid van het chassis.
80 5 Controle-eenheid van het parkeersysteem
81 5 Versterker/compensator van de antenne van het mobiele telefoonsysteem;

Elektrische aansluiting van de mobiele telefoon.
82 7,5 Regelaar van de ventilator voor de linker voorstoel;

Regelaar van de ventilator voor de rechter voorstoel.
83 7,5 Achtersensor;

Navigatieprocessor;

Controle-eenheid van het noodoproepsysteem.
84 5 Inverter controle-eenheid achteruitrijcamera;

Voedingsmodule van de achteruitrijcamera;

SDAR / high-definition tuner controle-eenheid;

Controle-eenheid Digital Audio Broadcasting.
85 7,5 TV-tuner (analoog/digitaal);

Tuner van de digitale televisie.
86 – –
87 7,5 Controle-eenheid van het noodoproepsysteem;

Geldig tot 31.08.2014 met motor 157, 276, 278 zonder Amerikaanse versie:

Relais van de circulatiepomp van de koelvloeistof;

Geldig tot 31.05.2016 met Live Traffic Information of noodoproepsysteem eCall Europe:

Communicatiemodule van de telematicadiensten;

Geldig vanaf 01.06.2016:

HERMES controle-eenheid;

Geldig vanaf 01.06.2016 met Comfort telefonie en afstandsbediening voor de stationaire verwarming:

Antenne schakelaar voor de telefoonverwarming en stationaire verwarming.
88 15 Intelligente servo-module voor DIRECT SELECT
89 30 Controle-eenheid van de aanhangwagenherkenning;

Geldig met motor 157:

Controle-eenheid van het brandstofsysteem.
90 – –
91 – –
92 15 Controle-eenheid van KEYLESS-GO
Relais
A Relais 15 circuit
B Circuit 15R relais (1)
C Verwarmd relais van de achterruit
D Betreft de dieselmotor:

Relais van de brandstofpomp.
E Shooting Brake:

Relais van de voorruitwissers;

Elektrisch verstelbare geheugen van de voorstoelen:

Relais van de stoelverstelling.
F Circuit 15R relais (2)

Voorkeurszekeringkast

Senzo ECO start/stop

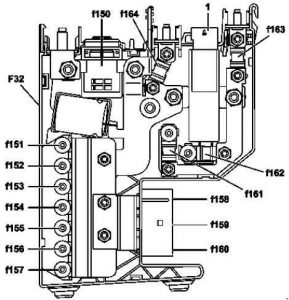

Mercedes-Benz CLS w218 – schema van de zekeringkast – voorkeurszekering – zonder ECO start/stop

ECO start/stop

Mercedes-Benz CLS w218 – schema van de zekeringkast – voorkeurszekering – met ECO start/stop
Nr Amperes [A] Beschrijving
150 – Functie ECO start/stop:

Pyrofusible 150.
151 60 Elektronische controle-eenheid van de stuurbekrachtiging
152 60 Voorste SAM controle-eenheid met zekering en relaismodule
153 100 –
154 100 Motor van de ventilator voor de verbrandingsmotor en airconditioning met geïntegreerde regeling (M4 / 7)
155 150 Betreft de dieselmotor:

PTC verwarming versterker.
156 – –
157 150 Voorste SAM controle-eenheid met zekering en relaismodule
158 50 Geldig voor voertuigen met stuur aan de linkerkant:

Ventilatorregelaar;

Betreft voertuigen met stuur aan de rechterkant zonder DISTRONIC PLUS of zonder motor 157:

Elektronische controle-eenheid van het stabiliteitsprogramma;

Geldig voor voertuigen met stuur aan de rechterkant met DISTRONIC PLUS of met motor 157:

Premium elektronische controle-eenheid van het stabiliteitsprogramma.
159 50 Betreft voertuigen met stuur aan de rechterkant zonder DISTRONIC PLUS of zonder motor 157:

Elektronische controle-eenheid van het stabilisatieprogramma;

Betreft voertuigen met stuur aan de rechterkant met DISTRONIC PLUS of met motor 157:

Premium elektronische controle-eenheid van het elektronische stabiliteitsprogramma.
160 60 AIRMATIC relais
161 – –
162 100 Voorste SAM controle-eenheid met zekering en relaismodule
163 150 Senzo functie ECO start/stop:

Achterste SAM controle-eenheid met zekering en relaismodule.
164 100 Senzo ECO start/stop:

Achterste SAM controle-eenheid met zekering en relaismodule.

Relais van de circulatiepomp van de koelvloeistof

Mercedes-Benz CLS w218 – schema van de zekeringkast – relais van de circulatiepomp van de koelvloeistof

AIRMATIC relais

Mercedes-Benz CLS w218 – schema van de zekeringkast – AIRMATIC relais

Dashboard zekeringpaneel

Mercedes-Benz CLS w218 – schema van de zekeringkast – dashboard
Beschrijving Amperes [A]
Beschermt de verbinding tussen de hulpbatterij en de elektronische controle-eenheid van de ontstekingsblokkering en de voorste SAM controle-eenheid (voor motor 276 vanaf 01.09.2014 of met motor 274) 5

Relais en extra zekering van de batterij

Mercedes-Benz CLS w218 (2010-2017) – zekeringkast
Mercedes-Benz CLS w218 – schema van de zekeringkast – relais en extra zekering van de batterij
Nr Beschrijving
F96 Extra zekering 30 in het batterijcircuit
K114 Extra batterij relais met ECO start/stop functie

Post correlati:

  1. Mercedes-Benz SLS AMG C197/R197 (2011-2015) – zekeringdoos
  2. Mercedes CLS C218 (2010-2017) – zekeringdoos
  3. Mercedes-Benz A-Klasse w176 (2012-2018) – zekeringdoos
  4. Mercedes CLK W209 (2002-2009) – batterij
  5. Mercedes-Benz E-Klasse W213 (2016-2020) – zekeringdoos
Leggere  Mercedes-Benz C-Klasse W203 (2000-2007) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
