Mercedes-Benz E-Klasse W213 (2016-2020) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz E-Klasse W213 – schema van de zekeringkast

Productiejaar: 2016, 2017, 2018, 2019, 2020.

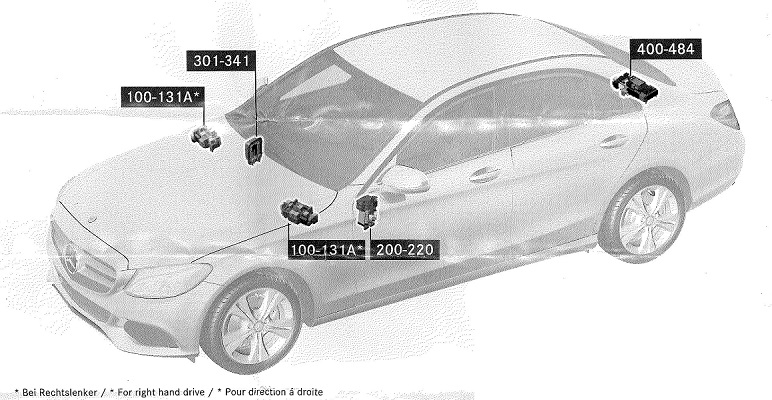

Locatie

De ampères zijn in de grafieken weergegeven.

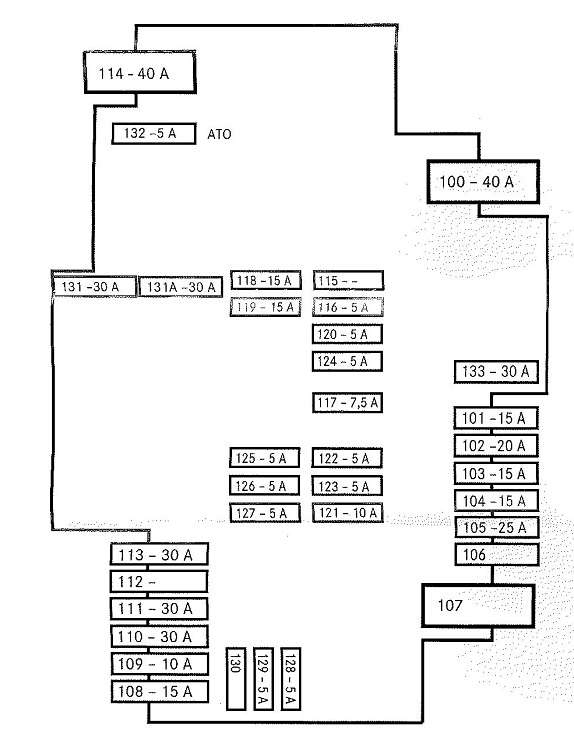

Zekeringkast in de motorruimte

Mercedes-Benz E-Klasse w213 – schema van de zekeringkast – motorruimte





Nummer Beschrijving
100 ABS/ASR/ESP/BAS
101 Motor elektronica
102 Motor elektronica
103 Motor elektronica
104 Motor elektronica
105 Automatische transmissie
106
107
108 Motor elektronica
109 Motor elektronica
110 Dimlichten
111 Voorruitwissers
112
113 Startmotor
114 Pneumatische vering;

AIRMATIC.
115
116 ABS/ASR/ESP/BAS
117 Klimatiserings- en verwarmingssysteem;

Motor elektronica.
118 Motor elektronica
119 Motor elektronica
120 Voorruitverwarming
121
122 Automatische transmissie
123 Voorste carrosseriecontroller
124 Motor elektronica
125 Motor elektronica
126 Externe lichtschakelaar
127
128 Externe lichtschakelaar
129 ABS/ASR/ESP/BAS
130
131
131A Startmotor
132 Pneumatische vering;

AIRMATIC.
133 Dimlichten

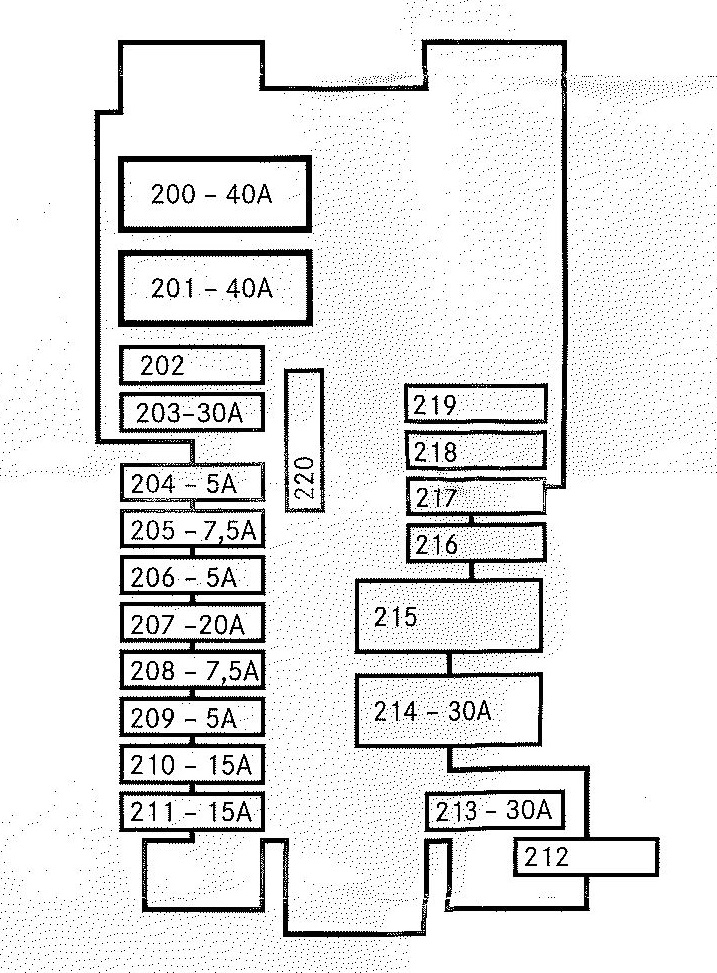

Zekeringkast in het passagierscompartiment aan de bestuurderszijde (stuur aan de linkerkant)



Nummer Beschrijving
200 Voorste carrosseriecontroller
201 Voorste carrosseriecontroller
202
203 Elektrische ramen
204 Taxi
205 Airbagsystemen
206 Analoge klok
207
208 Radio;

Navigatiesysteem.
209 Klimatiserings- en verwarmingssysteem
210 Klimatiserings- en verwarmingssysteem
211 Verwarming en regeling van het stuur
212
213 Spanner van de veiligheidsgordel links en rechts
214 Elektrische ramen
215
216
217
218
219
220

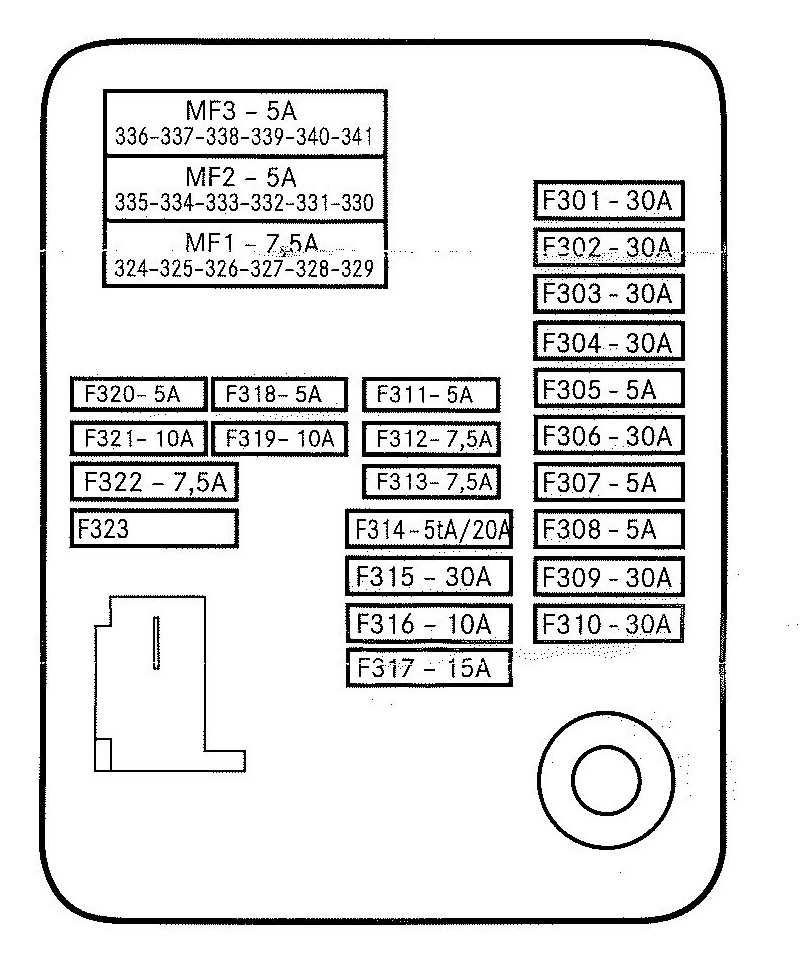

Zekeringkast in het passagierscompartiment aan de passagierszijde (stuur aan de linkerkant)







Nummer Beschrijving
301 Elektrische ramen;

Vouwdak Viaro.
302 Elektrische ramen
303 Verstelling van de voorstoelen
304 Verstelling van de voorstoelen
305 Licht- en regensensor
306 Verwarming en ventilatie van de voorstoelen
307 Verbindingsysteem voor waarschuwing
308 Radio;

Navigatiesysteem.
309 Panoramadak
310 Spanner van de veiligheidsgordel links en rechts
311 Motor elektronica
312 Airbagsystemen
313 Radio;

Navigatiesysteem.
314 Hulpeverwarming
315 Motor elektronica
316 Bedieningsconsole onder het plafond
317 Radio;

Navigatiesysteem.
318 Inbraakalarm
319 KEYLESS-GO
320 Radio;

Navigatiesysteem.
321 Ontstekingsslot
322 Instrumentencluster
323 Diagnoseconnector
324
325 Rijassistentiesysteem
326 Communicatie comfortmodus
327 Verstelling van de voorstoelen
328 Verstelling van de voorstoelen
329 DISTRONIC PLUS
330
331 Radio;

Navigatiesysteem.
332 Spanner van de veiligheidsgordel links en rechts
333
334 Klimatiserings- en verwarmingssysteem
335 Klimatiserings- en verwarmingssysteem
336 Motor elektronica
337 Radio;

Navigatiesysteem.
338 Radio;

Navigatiesysteem.
339 Rijassistentiesysteem
330
331
330
331
332
333 Head-up display
334
335
336
337
338
339
340 Klimatiserings- en verwarmingssysteem
341



Zekeringkast in de kofferbak aan de rechterzijde



Nummer Beschrijving
400 Motor elektronica
401 Motor elektronica
402 Motor elektronica
403 Klimatiserings- en verwarmingssysteem;
404 Verstelling van de voorstoelen
405 Klimatiserings- en verwarmingssysteem
406 Vouwdak Viaro
407 Verstelling van de voorstoelen
408 Audiosysteem
409 Motor elektronica
410
411 Voedingsysteem
412 Spanner van de veiligheidsgordel links en rechts
413 Motor elektronica
414 TV-tuner
415 DISTRONIC PLUS
416 Hulpeverwarming
417 Omgevingsverlichting
418
419
420
421 Communicatie comfortmodus
422 Radio;

Navigatiesysteem.
423
424
425 AIRSCARF;

Verwarming en ventilatie van de voorstoelen.
426 AIRSCARF;

Taxi.
427 Motor elektronica
428 Pneumatische vering;

AIRMATIC.
429 Verstelling van de achterstoelen
430
431
432
433
434
435 Afstandsbediening van de kofferbak;

Vouwdak Viaro.
436 Taxi
437
438 Verstelling van de achterstoelen
439 Verstelling van de achterstoelen
440 Communicatie comfortmodus
441 Verwarming en ventilatie van de achterstoelen
442 Klimatiserings- en verwarmingssysteem
443 Taxi
444 Trekhaak
445 Trekhaak
446 Trekhaak
447 Trekhaak
448 Trekhaak
449 230V aansluiting
450 Verstelling van de achterstoelen
451 Verwarming en ventilatie van de achterstoelen
452 Motor elektronica
453 Verwarming en ventilatie van de voorstoelen
454 Pneumatische vering;

AIRMATIC.
455 230V aansluiting
456 12V aansluiting in de kofferbak
457 12V aansluiting vooraan
458 12V aansluiting vooraan
459
460
461 Klimatiserings- en verwarmingssysteem
462
463 Automatische transmissie
464 Automatische transmissie;

Motor elektronica.
465
466
467 Bandenspanningmonitor
468 Parkeerassistent
469 Afstandsbediening van de kofferbak
470 Motor elektronica
471
472 Spanner van de veiligheidsgordel links en rechts
473 Pneumatische vering;

AIRMATIC;

Motor elektronica.
474 Verwarming van de achterruit
475 Audiosysteem
476 Achterste carrosseriecontroller
477 Achterste carrosseriecontroller
478 Audiosysteem
479
480 Radio;

Navigatiesysteem.
481
482
483
484
