Nissan Navara D40 (2004-2015) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Nissan Navara D40 (2004–2015), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlayout).

Zekering- en relaischema – Nissan Navara D40

Betreft voertuigen geproduceerd in de jaren:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

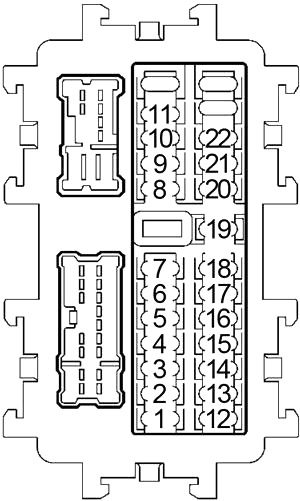

Zekeringkast in het interieur

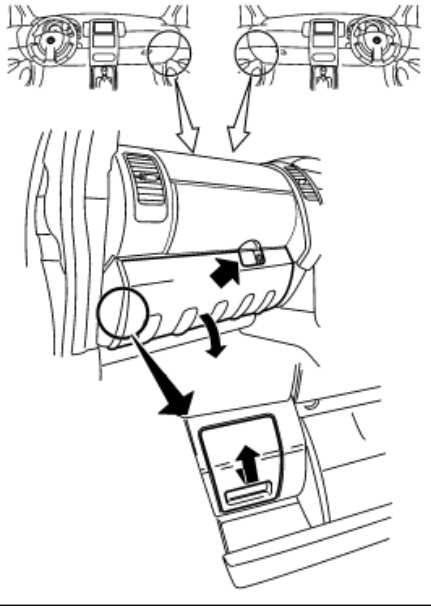

Het zekeringpaneel bevindt zich achter het deksel in het dashboardkastje. Open het dashboardkastje en trek het deksel van de zekeringkast om het te verwijderen.

Nissan Frontier (2004-2014) - zekeringkast

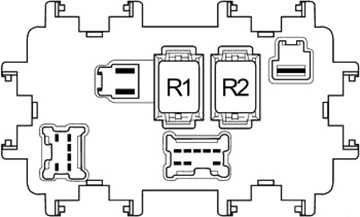

Achterkant

Nissan Frontier (2004-2014) - zekeringkast

Nummer Ampère [A] Beschrijving
1 10 BCM (carrosseriemodule), ECM (motorcontrolemodule)
2 –  –
3 10 Differentiëel controle-eenheid, schakelaar voor differentieel vergrendelingsmodus
4 10 Audio, BCM (carrosseriemodule), satellietradio-tuner
5 20 2010-2014: Voedingsaansluiting
15 2004-2009: Voedingsaansluiting van de console
6 10 Afstandsbediening voor buitenspiegels
7 15 2004-2009: Bovenste voor voedingsaansluiting
8 10 Voorluchtcontrole, relais voor de voorste ventilatormotor
9 –  –
10 –  –
11 –  –
12 10 ASCD remschakelaar, relais voor verwarmde stoel, datalinkconnector, stoplichtschakelaar, sonar systeem, automatische transmissie controle systeem, audio
13 10 Diagnosesensor voor airbags, controle-eenheid voor passagiersclassificatiesysteem
14 10 Combinatiemeter, automatisch dimmende achteruitkijkspiegel
15 10 Combinatieschakelaar
16 10 Relais voor verwarmde stoel
17 15 Audioversterker, satellietradio-tuner
18 10 BCM (carrosseriemodule), relais voor laadlichten, kamer/map voorlamp, verlichting van het contactslot, kamerlicht in de 2e rij, remsysteem, vierwielaandrijving
19 10 Automatisch dimmende achteruitkijkspiegel, combinatiemeter, datalinkconnector, controle-eenheid voor differentieelvergrendeling, voorluchtcontrole, bandenspanningmonitoringssysteem
20 10 Stoplicht relais, stoplichtschakelaar
21 10 Stuurhoek sensor, controle-eenheid voor overdracht, BCM (carrosseriemodule), binnenverlichting, elektrische vergrendeling systeem, NVIS, voertuigbeveiligingssysteem
22 10 Automatische transmissie-eenheid
Relais
R1  –
R2 Accessoires


Zekeringkast van de motorruimte №1

Verwijder het deksel van de zekeringkast door de haak in te drukken en het deksel op te tillen.

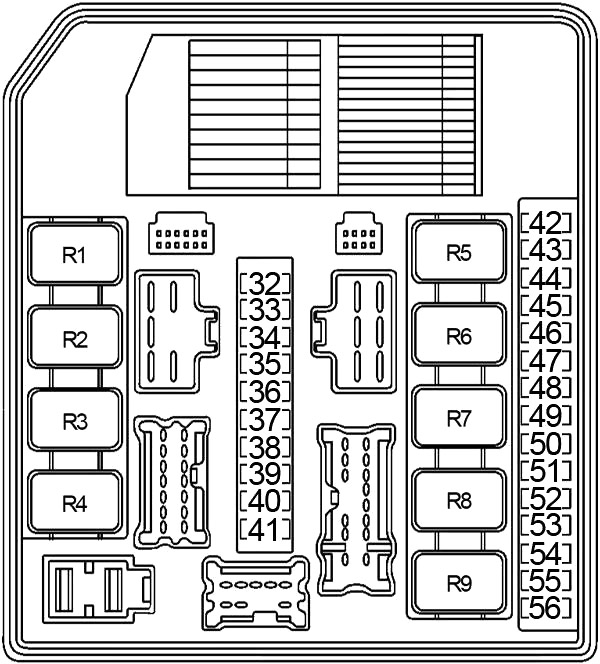

Schema 2004-2010

Nissan Frontier (2004-2014) - zekeringkast

Nummer Ampère [A] Beschrijving
32 10 Relais voor aanhangwagen 2
33 –  –
34 10 Rechter koplamp (hoog)
35 10 Linker koplamp (hoog)
36 10 Gecombineerde voorlampen
37 10 Gecombineerde achterlichten, kentekenverlichting, schakelaarverlichting, relais voor aanhangwagen 1
38 10 Achteruitrijlicht relais (automatische transmissie), relais voor aanhangwagen 2
39 30 Relais voor voorruitenwissers
40 15 Linker koplamp (laag), relais voor dagrijverlichting 2
41 15 Rechter koplamp (laag)
42 10 Relais voor airconditioning
43 15 Relais voor verwarmde spiegel
44 –  –
45 10 Relais voor dagrijverlichting 1
46 15 Relais voor achterruitontvochtiger
47 15 Relais voor achterruitontvochtiger
48 15 Relais voor brandstofpomp
49 10 Automatische transmissie-eenheid, koppelingsvergrendelingsschakelaar, ontgrendelingsschakelaar, relais voor ontgrendeling van de koppeling 2
50 10 ABS, stuurhoek sensor
51 10 Achteruitrijlicht relais (automatische transmissie), achteruitrijlichtschakelaar (handmatige transmissie)
52 20 Relais voor gasklep motor
53 20 Motorcontrolemodule (ECM), relais ECM, versterker van de NATS-antenne
54 10 Luchtstroomsensor, verwarmde zuurstofsensor
55 15 Injectoren
56 20 Voorste mistlampen
Relais
R1 Achterruitontvochtiger
R2 Motorcontrolemodule (ECM)
R3 Laaglicht
R4 Voorste mistlamp
R5 Starten
R6 Verwarmde spiegel
R7 Koelventilator (hoog)
R8 Koelventilator (laag)
R9 Ontsteking
Leggere  Nissan Tiida - zekeringdoos

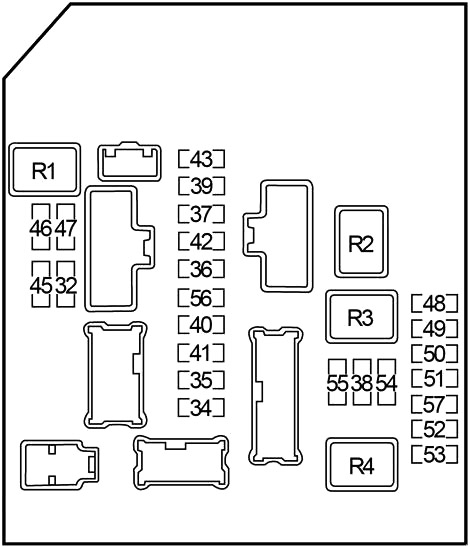

Schema 2010-2014

Nissan Frontier (2004-2014) - zekeringkast

Nummer Ampère [A] Beschrijving
32 10 Aanhangwagen
33 –  –
34 10 Rechter koplamp (hoog), automatische verlichtingsysteem, voertuigbeveiligingssysteem
35 10 Linker koplamp (hoog), automatische verlichtingsysteem, voertuigbeveiligingssysteem
36 10 Gecombineerde voorlampen
37 10 Gecombineerde achterlichten, kentekenverlichting, schakelaarverlichting
38 10 Achteruitrijlicht relais (automatische transmissie), aanhangwagen
39 30 Relais voor voorruitenwissers
40 15 Linker koplamp (laag), relais voor dagrijverlichting 2, automatische verlichtingsysteem, voertuigbeveiligingssysteem
41 15 Rechter koplamp (laag), automatische verlichtingsysteem, voertuigbeveiligingssysteem
42 10 Relais voor airconditioning
43 15 Relais voor verwarmde spiegel
44 –  –
45 10 Relais voor dagrijverlichting 1
46 15 Relais voor achterruitontvochtiger
47 15 Relais voor achterruitontvochtiger
48 15 Relais voor brandstofpomp
49 10 Automatische transmissie-eenheid, koppelingsvergrendelingsschakelaar, ontgrendelingsschakelaar, relais voor ontgrendeling van de koppeling 2
50 10 ABS
51 10 Achteruitrijlicht relais (automatische transmissie), achteruitrijlichtschakelaar (handmatige transmissie), sonar systeem, audio
52 20 Relais voor gasklep motor
53 20 Motorcontrolemodule (ECM), relais ECM, NVIS
54 15 Luchtstroomsensor, verwarmde zuurstofsensor
55 15 Injectoren
56 20 Voorste mistlampen
57 –  –
Relais
R1 Achterruitontvochtiger
R2 Koelventilator (laag)
R3 Koelventilator (hoog)
R4 Ontsteking


Zekeringkast van de motorruimte №2

Verwijder het deksel van de zekeringkast door de haak in te drukken en het deksel op te tillen.

Nissan Frontier (2004-2014) - zekeringkast

Nummer Ampère [A] Beschrijving
24 15 Relais voor de voorste ventilatormotor
25 10 Sleutelschakelaar
26 20 Onderste voor voedingsaansluiting
27 15 Relais voor de voorste ventilatormotor
28 –  –
29 20 Audio
30 15 Generator, relais voor de claxon
31 –  –
g 50 BCM (carrosseriemodule), automatische schakelaar 2
h 30 Elektrische rem (aanhangwagen)
i 40 Relais voor koelventilator, relais voor verwarmde spiegel
J 40 Ontstekingsschakelaar, relais voor overdracht ontkoppeling 1 en relais 2
K –  –
L 30 2006-2014: ABS
40 2004-2005: ABS
m 30 Relais voor aanhangwagen
n 40 2006-2014: ABS
30 2004-2005: ABS
Relais
R1 Claxon
Leggere  Nissan Cube AZ10 (1998-2003) - zekeringdoos



Relaiskast van de motorruimte

Deze bevindt zich dicht bij de zekeringkast.

Nissan Frontier (2004-2014) - zekeringkast

Nummer Ampère [A] Beschrijving
57 10 Relais voor ontkoppeling van overdracht 1 en relais 2, controle-eenheid voor overdracht
58 10 Schakelaar voor 4-wielaandrijving, controle-eenheid voor overdracht
59 – 2006-2014: –
60 15 2006-2014: BCM (carrosseriemodule), aanhangwagen
Relais
R1 2006-2014: Rechter richtingaanwijzers van de aanhangwagen
R2 Relais voor ontkoppeling van overdracht 2 (met vierwielaandrijving)
R3 Relais voor dagrijverlichting 2
R4 Stoplicht (met hellingcontrole en startassistentie)
2006-2014: Relais voor ontgrendeling van de koppeling 1
R5 Relais voor dagrijverlichting 1
R6 Achteruitrijlicht (met automatische transmissie)
2006-2014: Relais voor ontgrendeling van de koppeling 2
R7 Motor van de voorste ventilator
R8 Laag snelheid (met vierwielaandrijving)
R9 Relais voor ontkoppeling van overdracht 1 (met vierwielaandrijving)
R10 Hoge snelheid (met vierwielaandrijving)
R11 2006-2014: Linker richtingaanwijzers van de aanhangwagen
2004-2005: Relais voor ontgrendeling van de koppeling 2
R12 2006-2014: Achteruitrijlicht (met handmatige transmissie)
R13 2006-2014: Relais voor aanhangwagen 1
R14 2006-2014: Relais voor aanhangwagen 2

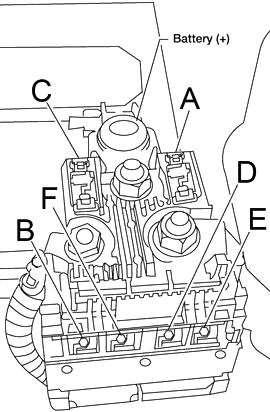

Zekeringblok van de verbinding

Dit bevindt zich op de batterijterminal.

Nissan Frontier (2004-2014) - zekeringkast

Nummer Ampère [A] Beschrijving
A 140 Generator, zekering: “D”, “E”, “F”
b 60 Accessoire relais (2004- (Zekeringen: “4”, “5”, “6”, “7”)), Zekeringen: “17”, “18”, “19”, “20”, “21”, “22”
C 80 2004: Ontstekingsrelais (Zekeringen: “38”, “48”, “49”, “50”, “51”, “54”, “55”), Zekeringen: “46”, “47”, “52”, “53”
80 2013: Zekering: “52”, “53”
D 80 Bovenste koplamp relais (zekeringen: “34”, “35”), relais voor dimlichten (zekeringen: “40”, “41”), relais voor voorste mistlampen (zekeringen: “56”), relais voor achterlichten (zekeringen: “36”, “37”), Zekering: “32”, “39”, “42”, “43”, “45”
E 100 Hoog relais voor koelventilator, laag relais voor koelventilator, relais voor verwarmde spiegel, zekering: “24”, “25”, “26”, “27”, “G”, “H”, “I”
F 80 Zekering: “J”, “L”, “M”, “N”, “29”, “30”
Leggere  Nissan Pathfinder (1997-2004) - zekeringdoos

Nissan Navara – zekering schema

Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Sigarettenaansteker zekering (voedingsaansluiting) in de Nissan Navara D40 is de zekering F17 in de zekeringkast.

Interieur

De zekeringkast bevindt zich onderaan het dashboard aan de passagierszijde

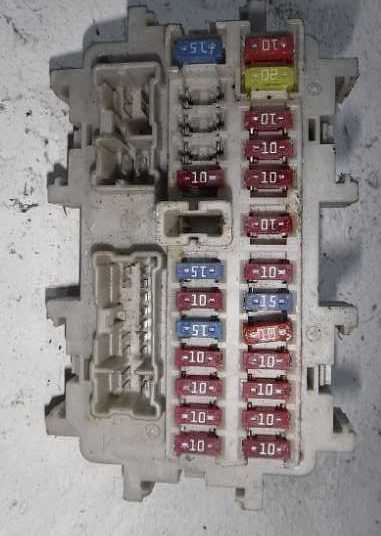

Foto van de zekeringen

nissan navara d40 zekeringkast in het interieur

Benaming van de elementen

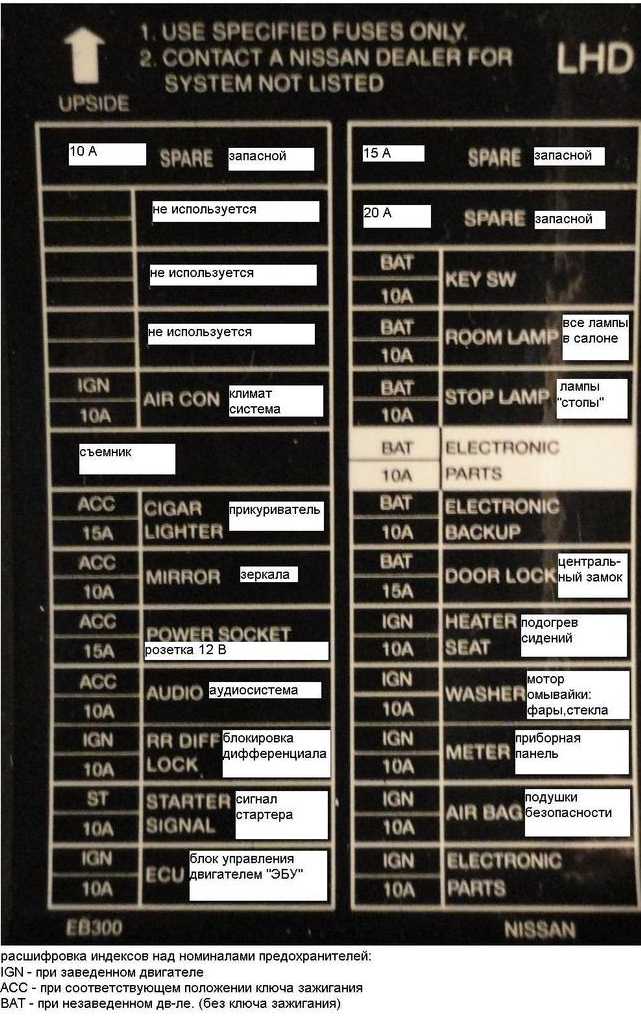

beschrijving van de eenheid in het interieur foto van de afdekking

Twee blauwe zekeringen van 15A zijn verantwoordelijk voor de sigarettenaansteker aan de linkerkant.

Motorruimte

Locatie

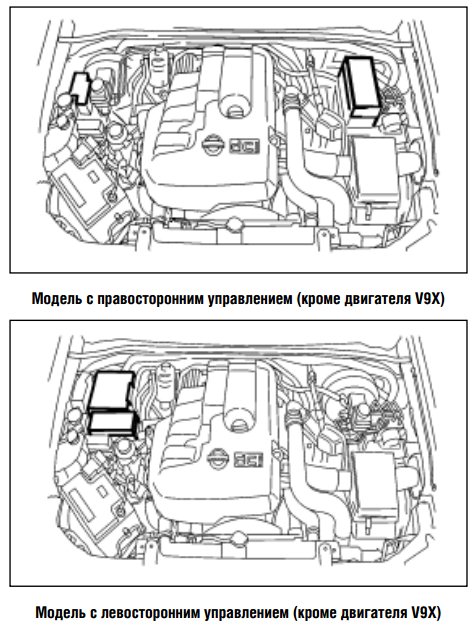

Locatie van de blokken onder de motorkap d40

Foto

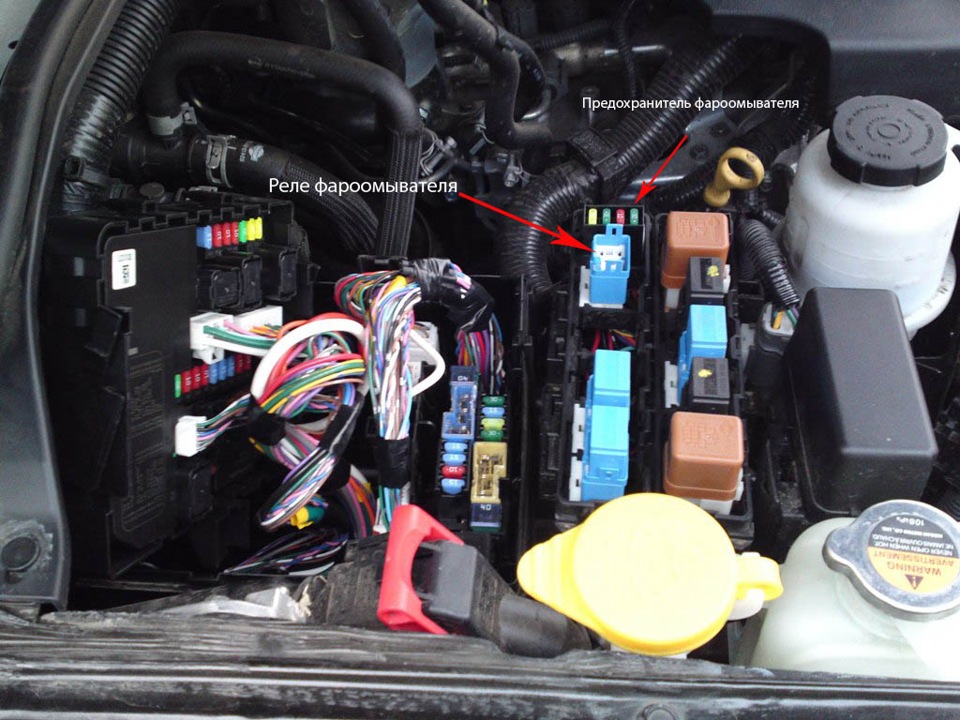

foto van blok 2

Zekeringkast

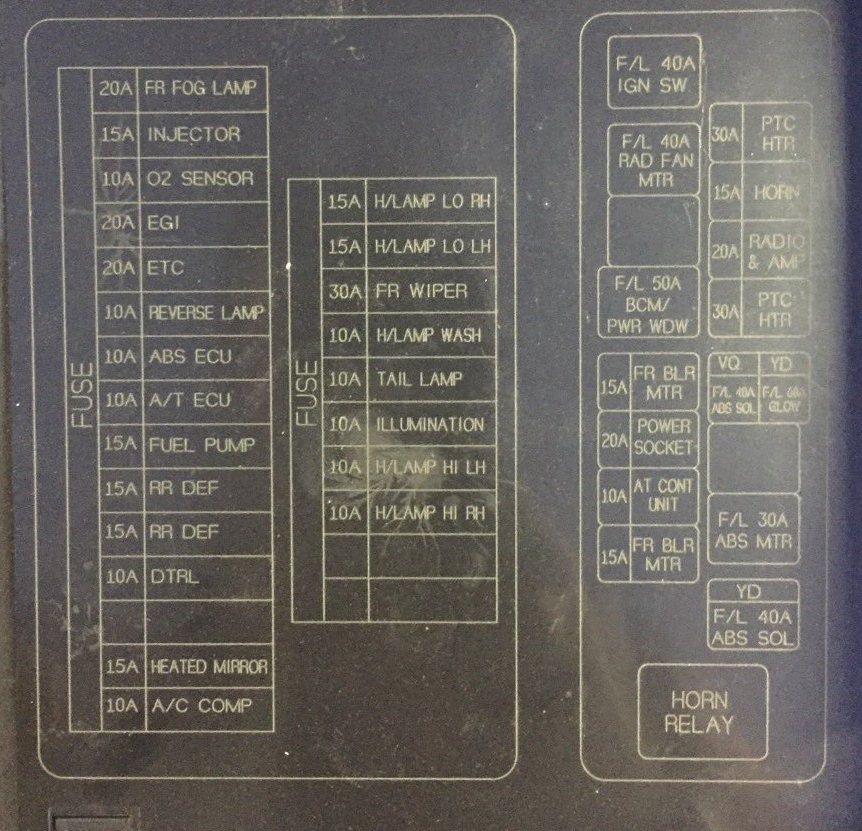

Schema

schema van het blok onder de motorkap vanaf 2008

Functie

  • 20A FR FOG LAMP – mistlamp voor
  • 10A ABC ECU – ABS elektronische controle-eenheid
  • 10A A/T ECU – elektronische controle-eenheid voor automatische transmissie
  • 15A FUEL PUMP – brandstofpomp
  • 15A RR DEF – verwarmde achterruit
  • 15A RR DEF – verwarmde achterruit
  • 10A DTRL – dagrijverlichting
  • 15A HEATED MIRROR – verwarmde spiegel
  • 10A A/C COMP – airconditioningcompressor (activering van de elektrische verwarming van de airconditioning)
  • 15A H / LAMP LO RH – dimlichten, rechter projector
  • 15A H / LAMP LO LH – dimlichten, linker projector
  • 30A FR WIPER – voorruitenwissers
  • 10A H / LAMP WASH – koplampenwas
  • 10A REAR LAMP – achterlichten
  • ILLUMINATIE 10A – binnenverlichting
  • 10A H / LAMP HI LH – grootlichten, linker projector
  • 10A H / LAMP HI RH – grootlichten, rechter projector
  • 15A FR BLR MTR – motor van de voorste verwarming.
  • VOEDINGSAANSLUITING 20A – extra 12 V aansluiting
  • 10A AT CONT UNIT – controle-eenheid
  • 15A FR BLR MTR – motor van de voorste verwarming
  • 30A. PTC HTR – elektrische verwarming in de oven (diesel verwarmt langzaam, voor gemak wordt elektrische verwarming in de oven gebruikt)
  • 15A HORN – claxon
  • RADIO AMPLIFIER 20A – voeding radio/versterker audio
