Mercedes-Benz Klasse S A217/C217/W222 (2014-2019…) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz S-Klasse A217/C217/W222 (2014-2019…) – schema van de zekeringkast

Productiejaar: 2014, 2015, 2016, 2017, 2018, 2019

Sigarettenaansteker (voedingsaansluiting) in Mercedes S-Klasse C217 (2014-2018) is de zekering 460 in de zekeringkast (achter).

Zekeringkast en relais in de motorruimte

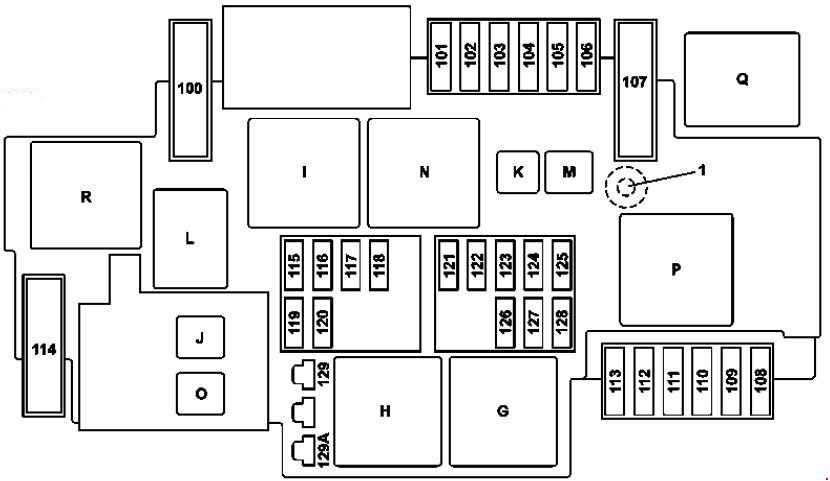

Mercedes-Benz S – (c217) – schema van de zekeringkast – motorruimte
Nr Beschrijving Amperages [A]
100 Hybride:

vacuum pomp

 40
101 Aansluitverbinding, circuit 87/2 15
102 Aansluitverbinding, circuit 87/2 20
103 Aansluiting, circuit 87M4 15
104 Aansluiting, circuit 87M3 15
105 Geldig voor transmissie 722.9:

Besturingseenheid van de hulpoliepomp van de transmissie

 15
106 Statische verwarming van de ruitenwissers 25
107 Betreft motoren 277, 279:

Elektrische aansluiting van de startmotor/luchtpomp

 60
108 Belangrijk voor de dynamische SAE LED reflector voor rechts rijden of dynamische LED reflector ::

linker voorlicht;

rechter voorlicht;

belangrijk zonder dynamische SAE LED reflector voor rechts rijden of dynamische LED reflector ::

Rechter voorlicht.

 20
109 Motor van de ruitenwissers 30
110 Geldig voor de SAE dynamische LED reflector voor rechts rijden of dynamische LED reflector ::

Linker voor reflector;

Rechter voor reflector;

Geldig zonder dynamische SAE LED reflector voor rechts rijden of dynamische LED reflector ::

Linker voor reflector.

 20
111 Startmotor 30
112 Module voor zekeringen en relais van de motor 5
113 Reserve –
114 AIRmatic compressor 40
115 Linker claxon Rechter claxon 15
116 Hybride:

Relais van de vacuumpomp

 5
117 Reserve –
118 Hybride:

Besturingseenheid van het elektronische stabiliteitsprogramma

 5
119 Aansluitverbinding circuit 87 / C2 15
120 Aansluitverbinding circuit 87 / C1 7,5
121 Elektronische besturingseenheid van het stabiliteitsprogramma 5
122 Hybride:

HYBRIDE relais.

 5
123 Besturingseenheid van de nachtzichtassistent 5
124 Hybride:

Elektrische aansluiting van het interieur en de motorruimte.

 5
125 Voorste SAM besturingseenheid 5
126 Systeem voor aandrijfsysteemcontrole;

Geldig voor dieselmotor:

CDI besturingseenheid;

Betreft benzinemotor:

ME-SFI [ME] besturingseenheid.

 5
127 Reserve –
128 Externe verlichting schakelaar 5
129A Hybride:

startmotor circuit 50 relais

 30
129B Geldig met uitzondering van hybride:

relais 50 startcircuit

 30
Relais
G Relais 15 in de motorruimte
H. Relais 50 van de startmotor
I Relais van de rem vacuumpomp
J Hybride:

HYBRIDE relais
K. Relais van de olie pomp van de transmissie
L Relais van de claxon
M Relais van de statische verwarming van de ruitenwissers
N Circuit van relais 87 M.
O Geldig met uitzondering van hybride:

relais 15 startmotor circuit
P. Relais van de secundaire luchtinjectie
Q Hybride:

relai van de vacuumpomp
R AIRmatic relais

Zekeringpaneel van het dashboard

Mercedes-Benz S – (c217) – schema van de zekeringkast – dashboard
Nr Beschrijving Amperages [A]
200 Voorste SAM besturingseenheid 40
201 Voorste SAM besturingseenheid 40
202 Alarm sirene 5
203 W222:

Besturingseenheid van de stoelverwarming van de bestuurder

 30
204 Diagnose aansluiting 5
205 Elektronische besturingseenheid van het contactsysteem 7,5
206 Analoge klok 5
207 Besturingseenheid van het klimaatsysteem 20
208 Set van indicatoren 7,5
209 Bedieningspaneel van de voorste airconditioning 5
210 Besturingseenheid van de richtingaanwijzer module 10
211 Reserve –
212 Reserve –
213 Elektronische besturingseenheid van het stabiliteitsprogramma 25
214 Reserve –
215 Reserve –
216 Reserve –
217 Japanse versie:

Besturingseenheid voor korte afstand communicatie

 5
218 Aanvullende besturingseenheid van het behoudsysteem 5
219 Besturingseenheid van het gewichtdetectiesysteem (WSS);

Herkenning van de bezetting van de voorste passagiersstoel en ACSR.

 5
220 MAGIC VISION CONTROL relais 15
Relais
D MAGIC VISION CONTROL relais
E Reserve relais
F Relais, circuit 15R

Zekeringkast in de voetruimte van de passagier

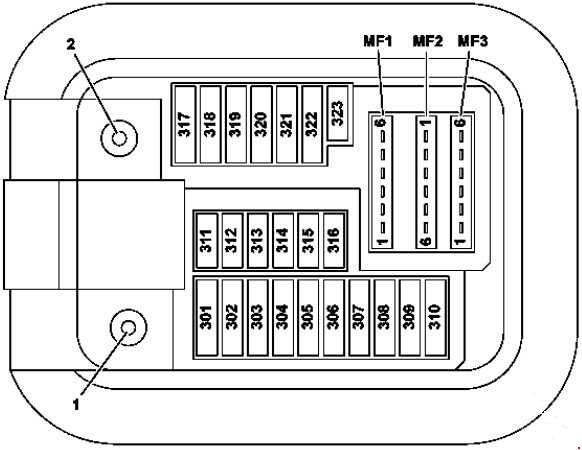

Mercedes-Benz S (c217) – schema van de zekeringkast – voetruimte van de passagier
  1. Circuit 30 “E1” aansluiting
  2. Circuit 30g Aansluiting “E2”
Nr Beschrijving Amperages [A]
301 Spiegel tachometer 5
302 Besturingseenheid van de rechter voorportier 30
303 W222:

Besturingseenheid van de linker achterportier;

C217, A217:

Achterste besturingseenheid.

 30
304 W222:

Besturingseenheid van de rechter achterportier;

C217, A217:

Achterste besturingseenheid.

 30
305 Besturingseenheid van de stoel van de bestuurder 30
306 Besturingseenheid van de stoel van de voorste passagier 30
307 W222:

Slimme servo module voor DIRECT SELECT

 30
C217, A217:

Besturingseenheid van de stoelverwarming van de bestuurder

 30
308 Besturingseenheid van de stoelverwarming van de voorste passagier 30
309 Besturingseenheid van het noodoproepsysteem;

Communicatiemodule van de telematica diensten;

HERMES besturingseenheid.

 5
310 Stationaire besturingseenheid van de verwarming 25
311 Motor van de achterste ventilator 10
312 Besturingseenheid van het bedieningspaneel boven het hoofd 10
313 Hybride en Hybrid Plus:

Besturingseenheid van de vermogenselektronica

 10
314 A217:

Inbraakalarm systeem (aangegeven in coördinatie)

 7,5
315 Besturingseenheid van de aandrijflijn;

Geldig voor benzinemotor:

ME-SFI besturingseenheid;

Geldig voor motor 642, 651:

CDI besturingseenheid.

 10
316 Reserve –
317 W222:

Besturingseenheid van het schuifdak;

C217, A217:

MAGIC SKY CONTROL besturingseenheid.

 30
318 Audio/COMAND display 15
319 Besturingseenheid van het schuifdak;

C217, A217:

Besturingseenheid van het panoramisch zonnescherm.

 30
320 Besturingseenheid Active Body Control;

Besturingseenheid AIRmatic (werkt behalve Active Body Control).

 15
321 C217, A217:

Slimme servo module voor DIRECT SELECT

 20
322 COMAND besturingseenheid 15
323 Besturingseenheid van het aanvullende behoudsysteem 7,5
MF1 / 1 Japanse versie:

Besturingseenheid voor korte afstand communicatie

 7,5
MF1 / 2 Monochrome multifunctionele camera

Stereofonische multifunctionele camera

 7,5
MF1 / 3 Regen- en lichtsensor met extra functies;

Besturingseenheid op het bedieningspaneel.

 7,5
MF1 / 4 Besturingseenheid van de stoel van de bestuurder 7,5
MF1 / 5 Besturingseenheid van de stoel van de voorste passagier 7,5
MF1 / 6 Besturingseenheid van de richtingaanwijzer module 7,5
MF2 / 1 Geuroplossing generator 5
MF2 / 2 Audio/COMAND bedieningspaneel;

Touchpad.

 5
MF2 / 3 Elektronische besturingseenheid van het stabiliteitsprogramma 5
MF2 / 4 Heads-up display 5
MF2 / 5 Hybride en Hybrid Plus:

Elektrische compressor van het koelmiddel

 5
MF2 / 6 Reserve –
MF3 / 1 Voorste SAM besturingseenheid 5
MF3 / 2 Besturingseenheid van de radarsensoren 5
MF3 / 3 Motor van de COMAND ventilator 5
MF3 / 4 Knoppencluster op het dashboard aan de bestuurderszijde;

Knoppencluster op het centrale dashboardpaneel.

 5
MF3 / 5 Besturingseenheid van de achterste klimaatregeling 5
MF3 / 6 vanaf 01.06.2016:

Antenne schakelaar voor telefoon en statische verwarming.

 5

Zekeringkast en relais achter

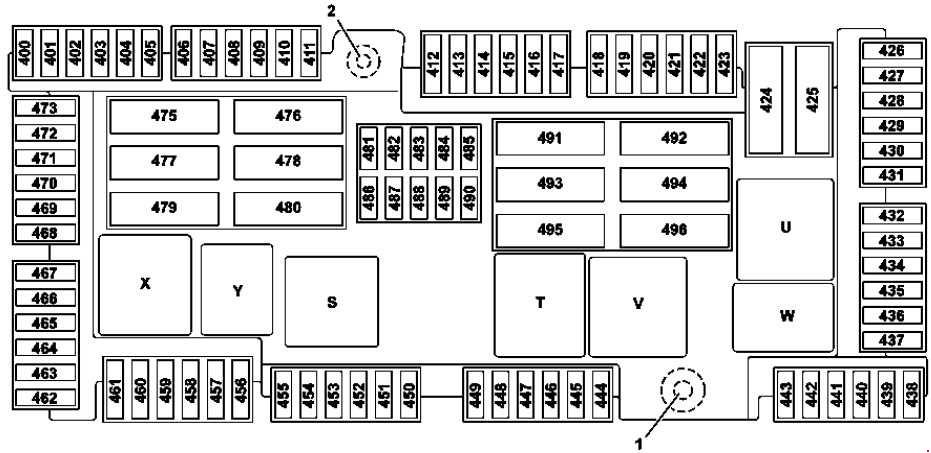

Mercedes-Benz S (C217) – schema van de zekeringkast – relaiskast (achter)
  1. Circuit 30 “E1” aansluiting
  2. Circuit 30g Aansluiting “E2”
Nr Beschrijving Amperages [A]
400 Besturingseenheid van het parkeersysteem

(actieve parkeerassistent of 360 graden camera)

 10
401 Besturingseenheid van de motorkap 5
402 Besturingseenheid van het achterste entertainment 7,5
403 Reserve –
404 Besturingseenheid van de armsteun verwarming 7,5
405 Sound Control System apparaat;

Versterker;

Besturingseenheid van de tweeter van de linker voorportier;

Besturingseenheid van de tweeter van de rechter voorportier.

 7,5
406 Reserve –
407 Reserve –
408 Tuner module 5
409 Besturingseenheid van de 360° camera;

Achteruitrijcamera.

 5
410 Besturingseenheid van de camera afdekking 5
411 Besturingseenheid van de bandenspanning monitor 5
412 Besturingseenheid van de achterste stoelverwarming 7,5
413 Linker achterdisplay;

Rechter achterdisplay.

 10
414 Mobiele telefoon achter systeem antenne versterker/compensator

Telefoonmodule met Bluetooth ® (SAP profiel)

 7,5
415 Reserve –
416 Reserve –
417 Besturingseenheid van de aanhangwagen herkenning 20
418 Reserve –
419 Reserve –
420 Besturingseenheid van de DC / AC omvormer 30
421 Meervoudige luchtpomp met stoel 30
422 W222:

Besturingseenheid van de rechter achterportier

 30
423 Reserve –
424 Achterste SAM besturingseenheid 40
425 Reserve –
426 Versterker van de lage tonen luidsprekers 30
427 Besturingseenheid van de armsteun verwarming 20
428 Besturingseenheid van de aanhangwagen herkenning 15
429 Achterste bekerhouder 10
430 Sigarettenaansteker met verlichting van de asbak, achter;

Sigarettenaansteker met verlichting van het centrale console achter;

12V aansluiting van de linker achterconsole (asbak pakket/rokerspakket).

 15
431 Koelkast op de achterleuning 15
432 Achterste SAM besturingseenheid 10
433 AdBlue ® besturingseenheid 25
434 AdBlue ® besturingseenheid 15
435 AdBlue ® besturingseenheid 20
436 Achterste bekerhouder 20
437 Reserve –
438 C217 met motor 157:

Motor van de actuator van de rechter uitlaatklep

 7,5
439 C217 met motor 157:

Motor van de actuator van de linker uitlaatklep

 7,5
440 Reserve –
441 Reserve –
442 Reserve –
443 Reserve –
444 Reserve –
445 Stationaire radio ontvanger voor de afstandsbediening verwarming 5
446 FM 1, AM, CL [ZV] en KEYLESS-GO antenne versterker 5
447 Hybride:

Besturingseenheid van het batterijbeheersysteem.

 7,5
448 Reserve –
449 Reserve –
450 Reserve –
451 Aansluiting voor de aanhangwagen 15
452 Radar sensor van de linker achterbumper;

Radar sensor van de rechter achterbumper;

Centrale radar sensor van de achterbumper.

 5
453 Radar sensor van de linker voorbumper;

Radar sensor van de rechter voorbumper;

COLLISION PREVENTION ASSIST besturingseenheid.

 5
454 AdBlue ® ;

Besturingseenheid van het brandstofsysteem.

 5
455 Geïntegreerde besturingseenheid van de transmissie 15
456 Reserve –
457 Betreft de lithium-ion batterij:

Condensator van de startbatterij.

 7,5
458 Reserve –
459 Reserve –
460 Voorste sigarettenaansteker met verlichting van de asbak 15
461 Rechter centrale console aansluiting van de achterconsole 12 V;

12 V aansluiting van de DC / AC omvormer van de besturingseenheid.

 15
462 Aansluiting van de kofferbak 15
463 Reserve –
464 Besturingseenheid van de aanhangwagen herkenning 20
465 Besturingseenheid van de elektrische parkeerrem 30
466 Besturingseenheid van de linker voorportier 30
467 KEYLESS-GO besturingseenheid 10
468 Besturingseenheid van de elektrische parkeerrem 30
469 Besturingseenheid van het brandstofsysteem 25
470 Besturingseenheid van de verwarming van de linker achterstoel;

Besturingseenheid van de verwarming van de achterstoel.

 30
471 Besturingseenheid van de verwarming van de rechter achterstoel 30
472 C217, A217:

Achterste besturingseenheid

 30
473 Besturingseenheid van de aanhangwagen herkenning 20
475 Besturingseenheid van de versterker van het audiosysteem 40
476 Besturingseenheid van de versterker van het audiosysteem 40
477 Actieve besturingseenheid van de veiligheidsgordel;

C217, A217:

Achterste besturingseenheid.

 40
478 Besturingseenheid van de linker achterstoel 30
479 Actieve besturingseenheid van de gordelgesp 40
480 Besturingseenheid van de rechter achterstoel 30
481 Linker voorste noodspanning terugloop 5
482 W222:

MAGIC SKY CONTROL besturingseenheid

 5
C217, A217:

MAGIC SKY CONTROL besturingseenheid

 7,5
483 Rechter voorste noodspanning terugloop 5
484 Besturingseenheid van de rechter achterstoel;

Besturingseenheid van de linker achterstoel.

 7,5
485 Actieve besturingseenheid van de gordelgesp 5
486 Hybride:

Besturingseenheid van het batterijbeheersysteem;

Besturingseenheid van de vermogenselektronica.

 10
487 Besturingseenheid van de elektrische parkeerrem 5
488 Achterste SAM besturingseenheid 5
489 Radar sensor voor lange afstand 5
490 Meervoudige luchtpomp met stoel 5
491 Besturingseenheid van de motorkap 40
492 Rechter voorste noodspanning terugloop 40
493 Reserve –
494 Achterste SAM besturingseenheid 40
495 Verwarming van de achterruit 40
496 Linker voorste noodspanning terugloop 40
Relais
S Relais 15 van het interieur
T Relais van de verwarming van de achterruit
U Bekerhouder in de tweede rij stoelen en relais van de aansluitingen
V  AdBlue ® relais
W Circuit 15R relais
X 1e rij stoelen / koelkastkast van de kofferbak en relais van de aansluitingen
Y Reserve relais

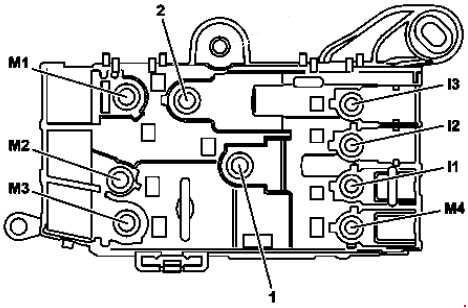

Voorlopige zekeringkast in de motorruimte

Onderzijde

Mercedes-Benz S (C217) – schema van de zekeringkast – voorlopige zekeringkast in de motorruimte (onderzijde)

Bovenkant

Mercedes-Benz S (C217) – schema van de zekeringkast – voorlopige zekeringkast in de motorruimte (bovenkant)

1 – Aansluiting, circuit 30 “B1”
2 – Aansluiting, circuit 30 niet vergrendeld “B2”

Nr Beschrijving Amperages [A]
M3 Hybride:

Elektrische motor.

 500
Geldig met uitzondering van hybride:

Generator.

 500
M1 Hybride:

Elektrische motor.

 –
Geldig met uitzondering van hybride:

Startmotor

 –
MR5 Elektrische besturingseenheid van de stuurbekrachtiging 100
MR2 Motor van de ventilator 100
M4 Hybride:

Geïntegreerde besturingseenheid van de transmissie.

 100
I1 Reserve –
M2 Betreft dieselmotor:

Voorverwarmingsfase

 150
MR1 Zekering van de motor en relais module 60
MR3 Reserve –
MR4 Geldig voor motoren 277, 279:

Motor van de ventilator

 150
I2 Reserve –

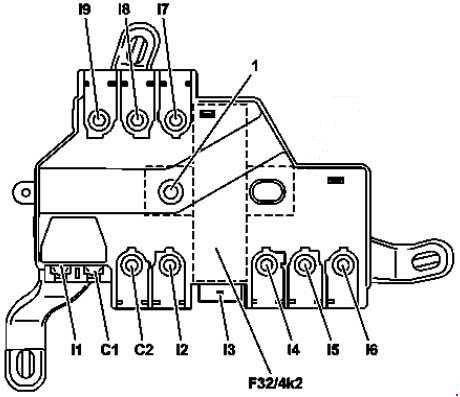

Voorlopige zekeringkast binnen het voertuig

Mercedes-Benz S (c217) – schema van de zekeringkast – voorlopige instellingen binnen het voertuig

F32 / 4k2 – Relais voor de uitschakeling van de ruststroom

Nr Beschrijving Amperages [A]
I7 Zekeringkast op de rechter A-stijl. 125
I2 Linker zekering- en relaismodule 125
C2 Reserve –
I8 Reserve –
I9 Reserve –
I3 Aansluiting van het relais voor de uitschakeling van de stroom zonder belasting –
C1 Ventilator regelaar 40
I1 Elektronische besturingseenheid van het stabiliteitsprogramma 40
I4 Reserve –
I6 Achterste zekering- en relaismodule 60
I5 Zekeringkast op de rechter A-stijl. 60

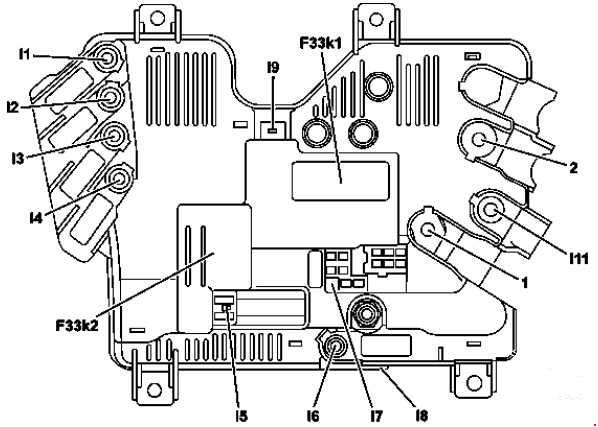

Achterste voorlopige zekeringkast

Mercedes-Benz S (c217) – schema van de zekeringkast – achterste toetskast

F33k1 – Relais
ontkoppeling F33k2 – Aanvullend batterij relais met ECO start/stop functie

Nr Beschrijving Amperages [A]
I3 Reserve –
I2 Besturingseenheid van de verwarming van de voorruit 125
I7 Hybride:

Hoge spanning ontkoppel apparaat

 7,5
I4 Achterste zekering- en relaismodule 150
I6 Aanvullende batterij met ECO start/stop functie 200
I7 ECO start/stop functie aanvullende batterij;

Voorste SAM besturingseenheid;

Elektronische besturingseenheid van het contactsysteem.

 10
I1 Reserve –
I11 Reserve –
I7 Voorste SAM besturingseenheid 10
I8 ECO start/stop functie aansluiting aanvullend batterij relais –
I5 Hybride:

Pyrotechnische hoge spanning zekering geactiveerd door de besturingseenheid van het aanvullende beperkingssysteem

 –
I9 Aansluiting van het ontkoppel relais –

Post correlati:

  1. Mercedes Sprinter (W906) (2006-2017) – zekeringdoos
  2. Mercedes-Benz CL C215 (1998-2005) – zekeringdoos
  3. Mercedes-Benz Vito W638 (1996-2003) – zekeringdoos
  4. Mercedes-Benz Vaneo w414 (2001-2005) – zekeringdoos
  5. Mercedes E-Klasse W212 (2009-2016) – batterij
  6. Mercedes CLS C218 (sinds 2011) – batterij
  7. Mercedes-Benz E-Klasse W123 (1976-1985) – zekeringdoos
Leggere  Mercedes-Benz Vito/Viano W639 (2003-2014) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
