Mitsubishi Grandis (2003-2011) – zekeringdoos

Indice

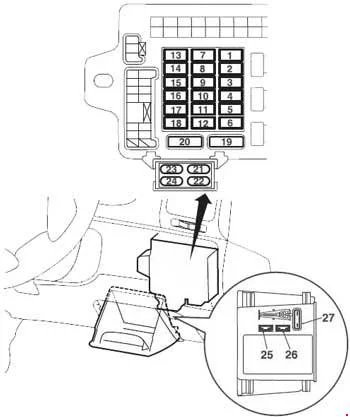

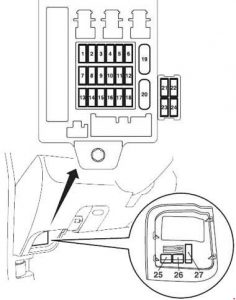

Mitsubishi Grandis (2003-2011) – schema van de zekeringen

Productiejaar: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011

Sigarettenaansteker (voedingsaansluiting) in de Mitsubishi Grandis (2003-2011) is de zekering 9 in de zekeringkast op het dashboard.

Nummer	Beschrijving	Amperages [A]
1	Ontstekingsspoel	10
2	Indicator	7,5
3	Achterspegelverlichting	7,5
4	Cruise control	7,5

5	Relais	7,5
6	Verwarmde buitenspiegel	7,5
7	Ruitenwisserlampen	30
8	Motorcontrole	7,5
9	Accessoire aansluiting	15
10	–	–
11	Buitenspiegels	7,5
12	Motorcontrole	7,5
13	–	–
14	Achterruitenwisser	15
15	Centrale vergrendeling deuren	15
16	Achteruitrijlicht	10
17	–	–
18	–	–
19	Verwarming	30

20	Ontvochtigen achterruit	30
21	Schuifdak	20
22	Verwarmde stoel	20
23	Achterklimaatregeling	20
24	Starten	10
25	Reserve zekering	30
26	Reserve zekering	20
27	Reserve zekering	30

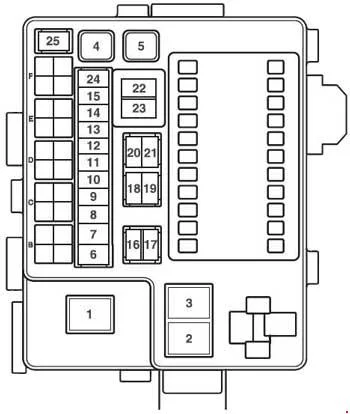

Nummer	Beschrijving	Amperages
1	Benzine: –	–
1	Diesel: accu	60
2	Benzine: radiator ventilatormotor	50
2	Diesel: radiator ventilatormotor	40
3	Wielblokkering preventiesysteem	30
4	Wielblokkering preventiesysteem	40
5	Elektrisch systeem ramen	40

6	Voor mistlampen	15
7	Benzine: AC voeding	15
	Benzine: accessoire aansluiting
	Diesel: accessoire aansluiting
8	Claxon	10
9	Benzine: motorcontrole	20
9	Diesel: motorcontrole	10
10	Klimatisering	10
11	Remlichten	15
12	Benzine: Claxon Benzine: Ruitensproeier ontdooiing Diesel: –	15
13	Benzine: dynamo	7,5
13	Diesel: starten	25
14	Gevarendriehoek	10
15	Benzine: Automatische transmissie Diesel: –	20

16	Dimlicht (rechts)	10
17	Dimlicht (links)	10
18	55 W (H1): Grootlicht (rechts)	10
18	35 W (D2R): grootlicht (rechts)	20
19	55 W (H1): grootlicht (links)	10
19	35 W (D2R): grootlicht (links)	20
20	Achterlicht (rechts)	7,5
21	Achterlicht (links)	7,5
22	Maak een back-up	15
23	Radio	10
24	Brandstofpomp	15
25	Benzine: elektrische achterklep	–
25	Diesel: –	–
