Volkswagen Tiguan (2006-2017) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Tiguan (2006–2017), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Tiguan – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Tiguan is de zekering 31 in de zekeringkast in het interieur.

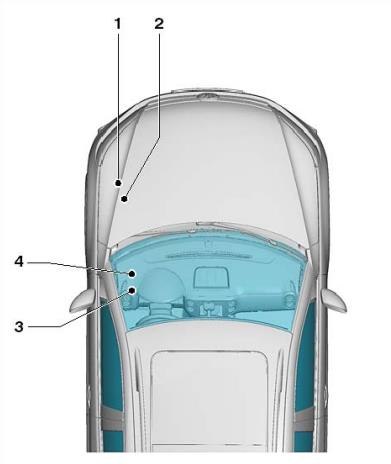

Locaties

Beschrijving

  1. Hoofd zekeringkast in de communicatiekast
  2. Schakeling van de zekeringkast.
  3. Zekeringkast in het interieur.
  4. Relaiskast.

Motorcompartiment

Bevindt zich naast de accu.

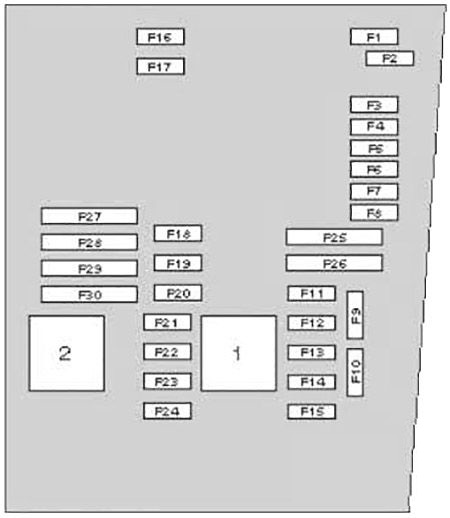

Type 1

Schema van de zekeringkast

Beschrijving

1
2
3 5A Besturingseenheid boordvoeding
4 ABS besturingseenheid 30A;

Hydraulische eenheid ABS.
5
6 5A Besturingseenheid instrumentenpaneel;

Besturingseenheid van de stuurkolom.
7 40A Relais 2 voedingsaansluiting 15
8 25A Besturingseenheid met display van het radiosysteem met navigatie;

Hoofdeenheid;

TV-tuner;

Digitale satellietradio-tuner;

Besturingseenheid van het multimediasysteem;

Spanningsomvormer.
9 5A Besturingseenheid van de mobiele telefoon elektronica
10 5/10A Vermogen relais;

Motor besturingseenheid.
11 20A Extra verwarmingsbesturingseenheid
12 Diagnose-interface van de databus 5A
13 15/30A Motor besturingseenheid
14 5A Brandstofdrukregelaar;

Brandstofdoseringklep;

Ontstekingsspoelen.
15 5/10/15A Elektromagnetische koppeling voor de voedingsventilator;

Verwarmer van de lambda-sonde;

Verwarmer van de lambda-sonde 1 na de katalysator;

Diagnosepomp van het brandstofsysteem;

Relais van de brandstofpomp;

Controleur van de bougies;

Relais van de elektrische brandstofpomp 2.
16 30A Besturingseenheid boordvoeding
17 15A Relais van de waarschuwingssirene
18 30A Versterker voor het digitale audiosysteem
19 Motor besturingseenheid van de ruitenwisser 30A
20 10A Brandstofdrukregelaar;

Circulatiepomp van de koelvloeistof.
21 10/20A Verwarmer van de lambda-sonde;

Besturingseenheid van de brandstofpomp.
22 5A Positiesensor van het koppelingspedaal
23 10A Elektromagnetische klep voor beperking van de overdruk;

Schakelklep van de uitlaatgasrecirculatie radiator;

Brandstofdrukregelaar;

Luchtmassameter.
24 10A Controleur van de radiatorventilator;

Verwarmingsrelais;

Relais van de extra koelpomp;

Vermogen relais;

Elektromagnetische klep voor beperking van de overdruk;

Elektromagnetische klep 1 van de demper;

Klep 1 van de variabele distributiefase;

Recirculatieklep van de overdruklucht;

Inlaatspruitstuk gasklep;

Circulatiepomp 2 koelvloeistof;

Circulatiepomp van de koelvloeistof;

Relais van de brandstofpomp.
25 ABS besturingseenheid 40A
26 30A Besturingseenheid boordvoeding
27 Niet gebruikt
28 50A Bougie besturingseenheid 50A
29 50A Thermische zekering 1 voor de aanpassing van de positie van de bestuurdersstoel;

Zekeringen 54 – 57 in het interieur.
30 50A Relais voor het ontladen van contact X
  • A1 – Relais van de hoofdontstekingscircuits (diesel)
  • A2 – Motorbesturingsrelais (EC) (diesel)

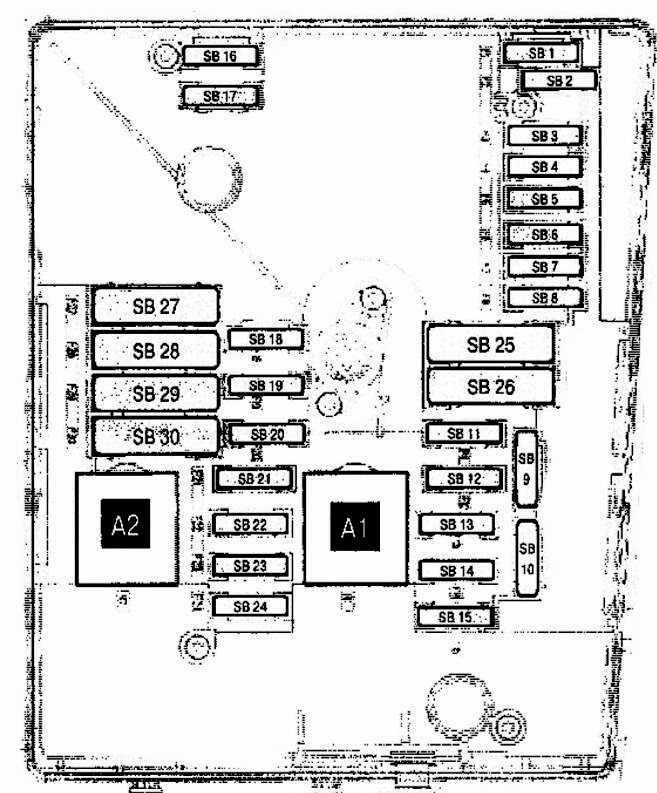

Type 2

Beschrijving

1 15A Mechatronische blok KP DSG
2 ABS besturingseenheid 30A
3 Toeter relais 15A
4 Gereseveerd
5 5A Besturingseenheid boordvoeding
6 Gereseveerd
7 25A Spanningsomvormer;

Besturingseenheid met display van het radiosysteem met navigatie;

Besturingseenheid van het multimediasysteem.
8 40A Relais 2 voedingsaansluiting 15
9 Gereseveerd
10 5/10A Verwarmer van de lambda-sonde;

Elektromagnetische koppeling van de voedingsventilator;

Diagnosepomp van het brandstofsysteem;

Controleur van de bougies.
11 5A Besturingseenheid van het instrumentenpaneel;

Besturingseenheid van de stuurkolom.
12 5A Besturingseenheid van de mobiele telefoon elektronica
13 5/10A Motor besturingseenheid
14 15/30A Motor besturingseenheid
15 Diagnose-interface van de databus 5A
16 10A Elektromagnetische klep voor beperking van de overdruk;

Schakelklep van de recirculatie radiator;

Luchtstroommeter;

Brandstofdrukregelaar.
17 10/15A Brandstofdrukregelaar;

Circulatiepomp van de koelvloeistof.
18 10A Verwarmer van de lambda-sonde;

20A Besturingseenheid van de brandstofpomp.
19 30A Versterker voor het digitale audiosysteem
20 5A Positiesensor van het koppelingspedaal
21 30A Extra verwarmingsbesturingseenheid
22 Motor besturingseenheid van de ruitenwisser 30A
23 10A Hoog vermogen relais voor verwarming;

Laag vermogen relais voor verwarming;

Relais van de brandstofpomp;

Circulatiepomp van de koelvloeistof 2;

Besturingseenheid van de radiatorventilator;

Relais van de elektrische brandstofpomp 2;

Elektromagnetische klep voor beperking van de overdruk;

Recirculatieklep van de overdruklucht;

Elektromagnetische klep van tank 1;

Variabele klep 1 van de distributiesystemen;

Inlaatspruitstuk gasklep;

Vermogen relais Motronic 2;

Remlichtschakelaar.
24 20A Ontstekingsspoelen;

15A Brandstofdoseringklep.
25 30A Besturingseenheid boordvoeding
26 30A Besturingseenheid boordvoeding
27 50A Relais voor het ontladen van contact X
28 Besturingseenheid van de bougies 50A
29 50A Thermische zekering 1 voor de aanpassing van de positie van de bestuurdersstoel;

Zekeringen 54 – 57 in het interieur.
30 40A Besturingseenheid ABS (pomp)

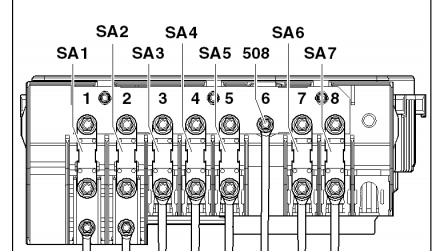

Hoofdzekeringen

Beschrijving

  1. 200A – Generator
  2. 80A – Besturingseenheid van de stuurbekrachtiging
  3. 50A – Zekering 40 in de zekeringkast
  4. 50A – Besturingseenheid van de radiatorventilator
  5. 80A – Zekeringkast
  6. 70A – Controleur van de radiatorventilator, hoog vermogen verwarmingsrelais
  7. Gereseveerd
  8. 40A – Laag vermogen verwarmingsrelais

Interieur

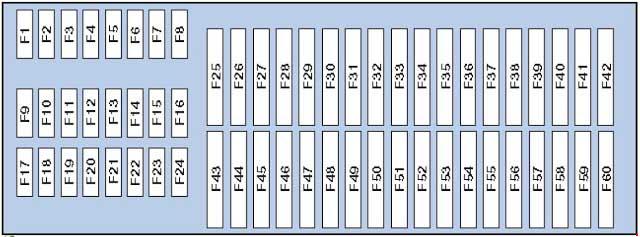

Zekeringkast

Beschrijving

1 Niet gebruikt
2 Niet gebruikt
3 Niet gebruikt
4 Niet gebruikt
5 Niet gebruikt
6 Niet gebruikt
7 Niet gebruikt
8 Niet gebruikt
9 5A Besturingseenheid van de airbags;

Controlelamp uit;

Voorpassagiersairbag.
10 10A Controleur van de vierwielaandrijving
11 5A Besturingseenheid van de cruisecontrol of parkeerassistent
12 10A Besturingseenheid van de linker xenon koplamp
13 5A Hoge druk sensor;

Electrochromatische binnenspiegel;

Schakelaar van de achteruitrijlichten;

Verwarmingsweerstand van de sproeier;

AUTO HOLD knop;

AUTO HOLD controlelamp;

Controleur van de stoelbezettingsherkenning;

Voorkamera van de rijassistentiesystemen;

Oliepeil en temperatuur sensor;

ASR en ESP uitschakelknop;

Rijprogramma knop.
14 10A Besturingseenheid van de stuurbekrachtiging;

Besturingseenheid van de voertuigpositie tracking;

Startmotor relais;

Elektronische demping besturingseenheid;

Besturingseenheid van de aanhangwagen detectie;

Tiptronic schakelaar;

Diagnose-interface van de databus;

Besturingseenheid van het instrumentenpaneel;

Besturingseenheid van de verwarming;

Verlichtingsschakelaar;

Motor besturingseenheid;

ABS besturingseenheid.
15 10A Relais voor de werking van de extra verwarming;

Spanningsomvormer;

Besturingseenheid van de adaptieve verlichting en koplampbereikregeling;

Luchtmassameter;

Diagnoseconnector;

Besturingseenheid van de elektromechanische handrem;

Dimmer van de schakelaars en achtergrondverlichting van het instrumentenpaneel;

Verwarmingsweerstand van het ventilatiesysteem van de oliepan;

Controle van de koplampcorrector van de motor;

Actuator van de rechter koplampcorrector.
16 10A Besturingseenheid van de rechter xenon koplamp
17 5A Besturingseenheid van het instrumentenpaneel
18 5A Besturingseenheid voor de mobiele telefoon elektronica;

Besturingseenheid van het multimediasysteem;

Magnetische veldsensor voor de kompas.
19 7.5A Besturingseenheid van de stuurkolom
20 5/7,5A Besturingseenheid van de bandenspanning monitoring;

Ontvanger van het radiosignaal voor de extra koelvloeistof verwarming;

Relais van de verwarmde achterruit;

Relais van de twee-tonen toeter;

ABS besturingseenheid;

Tiptronic schakelaar;

Besturingseenheid van de automatische transmissie;

Besturingseenheid van de klimaatregeling;

Besturingseenheid van de Climatronic;

Besturingseenheid van de verwarming.
21 7,5 / 15A Controleur van de boordvoeding;

Controleur van de voordeur van de passagier;

Controleur van de rechter achterdeur.
22 5A Besturingseenheid van de boordvoeding;

Waarschuwingssirene;

Interne sensor.
23 10A Regen- en lichtsensor;

Verlichtingsschakelaar;

Besturingseenheid van de voertuigpositie tracking;

Besturingseenheid van de toegang en startautorisatie;

Besturingseenheid van de achteruitrijcamera;

Magnetische veldsensor voor de kompas;

Knop van de elektromechanische handrem;

Diagnoseconnector.
24 10A Controleur van de bestuurdersdeur;

Controleur van de linker achterdeur.
25 5/20A Multifunctionele schakelaar;

Besturingseenheid van de automatische transmissie;

Mechatronische DSG eenheid.
26 Niet gebruikt
27 Niet gebruikt
28 40A Relais voor de werking van de extra verwarming;

Besturingseenheid van de verwarming;

Besturingseenheid van de klimaatregeling.
29 15A Motor van de achterruitenwisser
30 Niet gebruikt
31 20A Sigarettenaansteker en 12V aansluiting
32 Niet gebruikt
33 Niet gebruikt
34 Niet gebruikt
35 Niet gebruikt
36 Niet gebruikt
37 Niet gebruikt
38 10A Elektronische besturingseenheid van de stuurkolomvergrendeling
39 20A Relais voor het koplampreinigingssysteem
39 15A Besturingseenheid van de aanhangwagenherkenning en voorbereiding voor de trekhaak
40 15A Besturingseenheid van de aanhangwagenherkenning
41 15A Besturingseenheid van de aanhangwagenherkenning
42 20A Besturingseenheid van de aanhangwagenherkenning
43 25A Controleur van het schuifdak
44 25A Mechatronische besturingseenheid van de handrem
45 25A Relais van de ventilator;

Relais van de verwarmde achterruit.
46 30A Controleur van de bestuurdersdeur;

Controleur van de linker achterdeur.
47 30A Besturingseenheid van de voorpassagiersdeur;

Besturingseenheid van de rechter achterdeur.
48 20A Relais van de brandstofpomp
49 20A Besturingseenheid van de boordvoeding
50 25A Mechatronische besturingseenheid van de handrem
51 40A Besturingseenheid van de ventilator
52 20/30A Besturingseenheid van de verwarming van de voorstoelen
53 20/30A Relais voor het koplampreinigingssysteem
54 30A Omvormer met aansluiting, 12V – 230V
55 15A Schakelaar voor het instellen van de lendensteun van de bestuurdersstoel
56 15A Elektronische besturingseenheid van het dempingscontrolesysteem
57 25A Besturingseenheid van het schuifdak
58 1A Waarschuwingslampje van de trekhaak (vergrendeld)
59 Besturingseenheid met display voor het radiosysteem met navigatie
60 Niet gebruikt

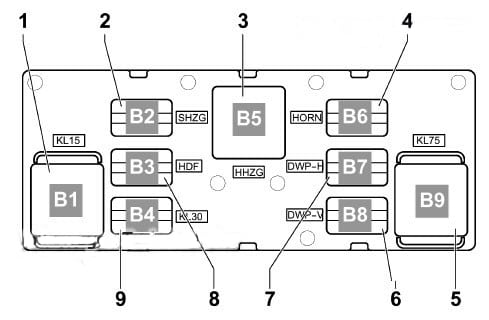

Relaiskast

Beschrijving

  1. Voedingsrelais klem 15 2, -J681-, (460) Aansluiting B1
  2. Verwarmd relais van de buitenspiegels -J99- (449) Aansluiting B2
  3. Relais van de verwarmde achterruit -J9- (53) Aansluiting B5
  4. Relais van de twee-tonen toeter -J4- (449) Aansluiting B6
  5. Relais voor het ontladen van contact X -J59- (460) Slot B9
  6. Dubbeldruk relais van de ruitensproeier 2 -J730- (404) Aansluiting B8
  7. Relais 1 voor de dubbele ruitensproeier -J729- (404) Aansluiting B7
  8. Gereseveerd aansluiting B3
  9. Voedingsrelais 2 klem 30 -J689- (449) Aansluiting B4

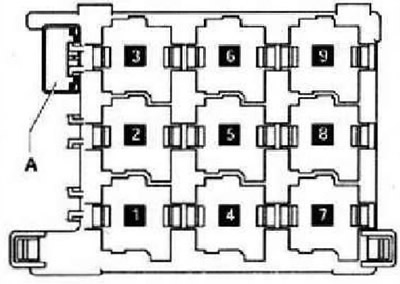

Beschrijving

  1. Hulp relais van de verwarming
  2. Relais van de startmotor
  3. –
  4. Relais van de verwarmingsventilator
  5. Relais van het inbraakalarm / relais van de koplamp sproeier
  6. Relais van de brandstofpomp (FP)
  7. Relais van de motor koelvloeistof verwarming 1
  8. Relais van de koelvloeistofpomp van de motor – sommige modellen, relais van de brandstofpomp (FP) – sommige modellen, hulp brandstofpomp van de verwarming – sommige modellen
  9. Relais van de koelvloeistof verwarming van de motor 2.

Post correlati:

  1. Volkswagen Tiguan I (2007-2015) – batterij
  2. Volkswagen Scirocco III (vanaf 2008) – batterij
  3. Volkswagen Transporter T5 ESSENTIALS (2009-2014) – zekeringdoos
  4. Volkswagen Passat B5 (1996-2000) – batterij
  5. Volkswagen Amarok (sinds 2009) – batterij
  6. Volkswagen Golf 5 (2003-2008) – accu
  7. Volkswagen Touareg GP (2002-2010) – zekeringdoos
  8. Volkswagen Polo VI (2018-2021) – zekeringdoos
Leggere  Volkswagen Vento (A3) (1992-1999) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
