Opel Meriva B (2010-2017) – zekeringdoos
Opel Meriva B (2010-2011) – schema van de zekeringen
Productiejaar: 2010, 2011.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Opel Meriva B (2010-2011) is zekering 29 in de zekeringkast.

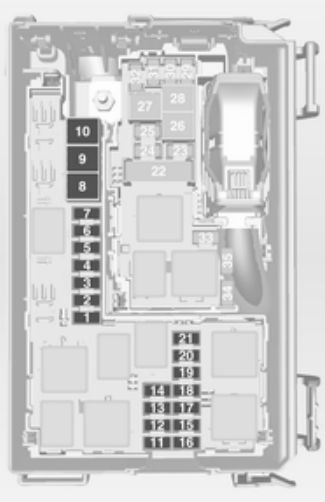

Zekeringkast in de motorruimte
De zekeringkast bevindt zich aan de linkerkant van de motorruimte.
| Nr | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Startmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Brandstoffilter;
Koeling. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Toeter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Terminal 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Motorregelmodule;
Transmissieregelmodule. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Mistlampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Motor koeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motor koeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Vacuum pomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ontsteking, verwarming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Koplampen nivellering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Airconditioning, terminal 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Transmissieregelmodule | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Dimlichten rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Dimlichten links | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Motorregelmodule | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Motorregelmodule, terminal 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Motorregelmodule | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Motorregelmodule, terminal 87 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Elektrische handrem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Reparatieset voor banden | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Brandstofpomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Verwarmde achterruit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Interne ventilator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Sigarettenaansteker | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Airconditioningsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Voorruit, links | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Voorruit, rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Spiegelverwarming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

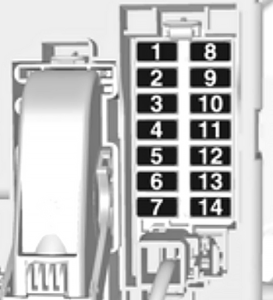

Zekeringkast van het dashboard
De zekeringkast bevindt zich achter het dashboardkastje. Open het kastje, druk op de clips, vouw het kastje en verwijder het.
Bij voertuigen met een rechts stuur bevindt de zekeringkast zich achter het deksel in het dashboardkastje. Open het dashboardkastje, til het deksel op en verwijder het.
| Nr | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Ontgrendeling achterportieren links | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Display, instrument, telefoon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Radio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Ontsteking;
Immobilizer. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Voorruit sproeier;
Achterruit sproeier. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Centrale vergrendeling, achterklep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Centrale vergrendeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Ontgrendeling achterportieren rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Verlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Verwarmd stuur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Regen sensor;
Interieur spiegel; Buitenspiegels. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

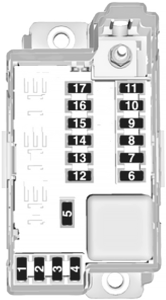

Zekeringkast in de laadruimte
De zekeringkast bevindt zich aan de linkerkant van de laadruimte achter de bekleding. Verwijder de bekleding.
Ontkoppel de vier bevestigingshaken en verwijder het deksel.
| Nr | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Adaptieve voorverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektrisch achterraam, rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Adaptieve voorverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Trailer module,
trekker aansluiting. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Zitting, lendensteun, links | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Elektrisch achterraam, links | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Parkeerassistent | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektrisch zonnescherm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Verwarmde voorstoelen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Trailer module | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Zitting, lendensteun, rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Opel Meriva B (2012-2017) – schema van de zekeringkast
Productiejaar: 2012, 2013, 2014, 2015, 2016, 2017
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Opel Meriva B is zekering 29 in de zekeringkast in de motorruimte.

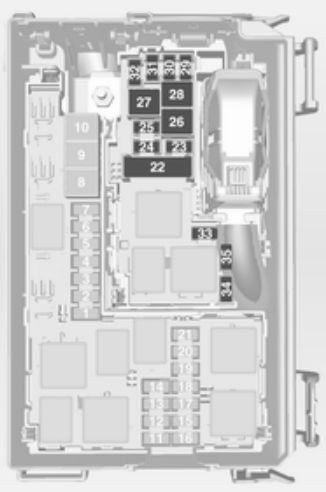

Zekeringkast in de motorruimte
De zekeringkast bevindt zich aan de linkerkant van de motorruimte.
| Nr | Beschrijving |
| 1 | Startmotor |
| 2 | – |
| 3 | Brandstoffilter, koeling |
| 4 | Toeter |
| 5 | Terminal 30 |
| 6 | Motorregelmodule; Transmissieregelmodule. |
| 7 | Mistlampen |
| 8 | Motor koeling |
| 9 | Motor koeling |
| 10 | Vacuum pomp |
| 11 | Ontsteking, verwarming |
| 12 | Koplampen nivellering |
| 13 | Airconditioning, terminal 15 |
| 14 | Transmissieregelmodule |
| 15 | Dimlichten rechts |
| 16 | Dimlichten links |
| 17 | Motorregelmodule |
| 18 | Motorregelmodule, terminal 15 |
| 19 | Airbag |
| 20 | Motorregelmodule |
| 21 | Motorregelmodule, terminal 87 |
| 22 | Elektrische handrem |
| 23 | Reparatieset voor banden |
| 24 | Brandstofpomp |
| 25 | ABS |
| 26 | Verwarmde achterruit |
| 27 | ABS |
| 28 | Interne ventilator |
| 29 | Sigarettenaansteker |
| 30 | Airconditioningsysteem |
| 31 | Voorruit, links |
| 32 | Voorruit, rechts |
| 33 | Spiegelverwarming |
| 34 | ABS |
| 35 | Airbag |
Zekeringkast van het dashboard
De zekeringkast bevindt zich achter het dashboardkastje. Open het kastje, druk op de clips, vouw het kastje en verwijder het.
Bij voertuigen met een rechts stuur bevindt de zekeringkast zich achter het deksel in het dashboardkastje. Open het dashboardkastje, til het deksel op en verwijder het.
| Nr | Beschrijving |
| 1 | Radio |
| 2 | Display, instrument, telefoon |
| 3 | Radio |
| 4 | Ontstekingssleutel, immobilizer |
| 5 | Voorruit sproeier; Achterruit sproeier. |
| 6 | Centrale vergrendeling, achterklep |
| 7 | Centrale vergrendeling |
| 8 | Display, instrument, telefoon |
| 9 | Verwarmd stuur |
| 10 | Ontgrendeling achterportieren links |
| 11 | Ontgrendeling achterportieren rechts |
| 12 | Verlichting |
| 13 | Regen sensor; Interieur spiegel; Buitenspiegels. |
| 14 | – |

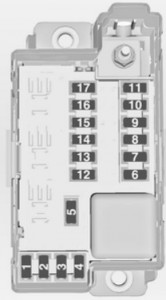

Zekeringkast in de laadruimte
De zekeringkast bevindt zich aan de linkerkant van de laadruimte achter de bekleding. Verwijder de bekleding.
Ontkoppel de vier haken en verwijder het deksel.
| Nr | Beschrijving |
| 1 | Adaptieve voorverlichting |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | Elektrisch achterraam, rechts |
| 7 | Adaptieve voorverlichting |
| 8 | Trailer module, trekker aansluiting |
| 9 | Zitting, lendensteun, links |
| 10 | Elektrisch achterraam, links |
| 11 | Parkeerassistent |
| 12 | Elektrisch zonnescherm |
| 13 | – |
| 14 | Verwarmde voorstoelen |
| 15 | Trailer module |
| 16 | Zitting, lendensteun, rechts |
| 17 | – |
