Opel Vivaro (2001-2018) – zekeringdoos

Opel Vivaro (2001-2014) – schema van de zekering

Productiejaar: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Sigarettenaansteker zekering (voedingsaansluiting) in Opel Vivaro (2014-2018) is de zekering F10 in de zekeringkast.

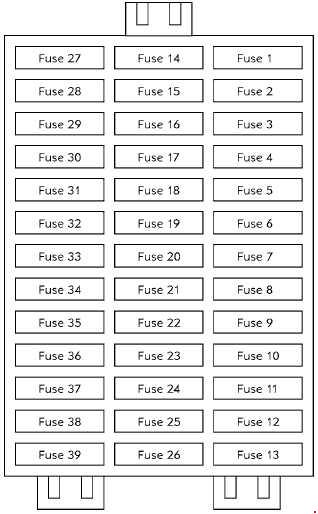

Zekeringpaneel van het dashboard – Opel Vivaro – zekeringen – beschrijving

Nr	Beschrijving
1	–
2	Radio
3	–
4	–
5	–
6	–
7	Airconditioning – achter
8	–
9	Mistlampen
10	Centrale vergrendeling
11	Interne verlichting
12	Diagnosestekker, immobilizer
13	Heated rear window
14	Ruitenwisserinstallatie, spuitmondjes van de achterruit
15	Ruitenwisserbladen
16	Stoplicht
17	ABS
18	–
19	Raamheber
20	Raamheber
21	Stoelverwarming
22	–
23	–
24	Radio
25	Verwarming
26	Accessoires
27	Dimlichten, links
28	Dimlichten, rechts
29	Verstralers links
30	Verstraler rechts
31	Achterlicht, links
32	Achterlicht, rechts
33	Achter mistlamp
34	Toeter
35	Verwarming van de spiegel
36	Controle van de verwarming van de voorruit
37	–
38	–
39	–

Relaiskast

Nr	Relais
A	Relais voor verwarming van de achterruit
B	Tijdslimiet voor achterruitwisser
C	Relais voor achterruitwisser
D	Relais + secundaire contact
E	Relais voor AC-activering
F	Relais voor verwarmde voorruit
G	Relais voor mistlampen
H	Relais “lampen” voor dimlichten
I	Relais “lampen” voor parkeerlichten
J	Hoofd relais “Licht”
K.	Relais van de elektronische thermostaat

Het relais van de elektronische thermostaat is geïnstalleerd links van de luchtmengklep en de verdeler.

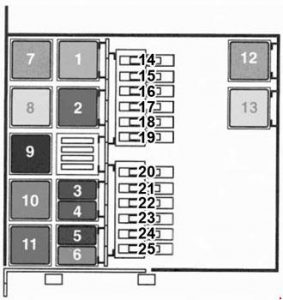

Zekeringkast in de motorruimte

Nr	Amp [A]	Relais
14	–	–
15	–	–
16	40	AC
17	50	Verwarming voorruit
18	50	Verwarming voorruit
19	60	PDB
20	60	ABS
21	60	PDB
22	60	PDB
23	50	Radiateurventilator
	60
	70
24	50	Waarschuwing “autofuse”
	60
25	70	Hulpeverwarming
Relais
1	Hulpeverwarming: 2 of 3 hulpeverwarmers; Diesel: Relais voor stationaire verwarming.
2	Diesel: Relais voor brandstofinjectie; Benzine: Onderbreking van de injectie.
3	Relais voor brandstofpomp
4	Brandstofpomp, voorverwarmingsrelais van diesel.
5	Stationaire verwarming op diesel: Relais voor ventilatorgroep, tweede snelheidsniveau.
6	Koppeling relais: AC-compressor
7	1 extra relais voor de verwarming (warmtepomp)
8	2 of 3 hulpeverwarmers (warmtepompen); Benzine: Relais voor stationaire verwarming.
9	Diesel: Ventilatorgroep; Diesel: Relais van het tweede snelheidsniveau met airconditioning; Benzine: Eerste snelheidsniveau met airconditioning.
10	Benzine: Ventilatorgroep; Diesel: Relais van het eerste snelheidsniveau van de ventilator met AC-voeding; Benzine: Tweede snelheidsniveau met airconditioning.
11	–
12	Relais voor verwarmde voorruit.
13	Relais voor verwarmde voorruit.

In de versie met dieselmotor is het voertuig uitgerust met stationaire verwarming of stationaire verwarming.

Opel Vivaro (2014-2018) – schema van de zekering

Productiejaar: 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker zekering (voedingsaansluiting) in de Opel Vivaro (2014-2018) is de zekering F10 in de zekeringkast aan de passagierszijde van het dashboard.

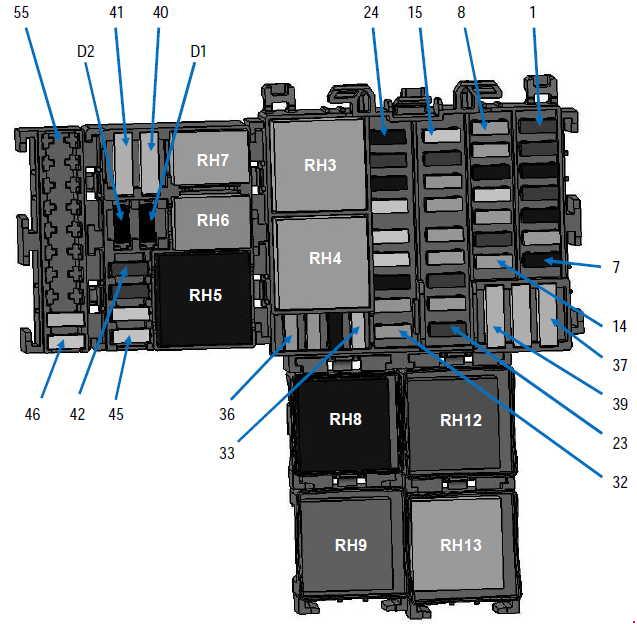

Zekeringpaneel van het dashboard

Bestuurderszijde

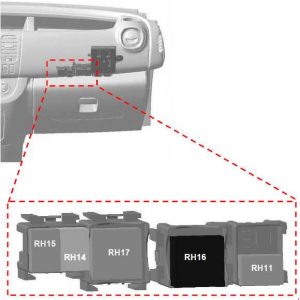

Relaispaneel van het passagierscompartiment aan de passagierszijde

Nr	Ampère [A]	Beschrijving
F1	30	+ achterruitwisser gevoed door de accu
F2	10	Hoofd elektromagnetische toeter
F3	15	+ accessoires voedingsaansluiting van de accu
F4	30	+ vertraging tijdmotor voor de raambediening van de bestuurder
F5	15	+ achterste stroomdistributie aansluiting
F6	5	Start BCM +
F7	15	+ na het starten voeding voor verwarmde stoelen
F8	5	+ Accuvoeding EMM (na de acculading op VSC) AVS, AUO
	15	+ Accuvoeding EMM (na de acculading op VSC) SOP03C
F9	5	+ algemene stroomdistributie
F10	15	+ stroomdistributie in de sigarettenaansteker of in de voorste accessoires aansluiting
F11	25	+ Accuvoeding EMM (dagrijverlichting rechts, voorpositie, grootlicht rechts, dimlicht links).
F12	5	+ tijdgestuurde remlichten gevoed door de accu, ABS, transponder
F13	10	+ interne verlichting en tijdgestuurde airconditioning gevoed door de accu
F14	5	+ tijdgestuurde stuurhoek met voeding van de accu Start&Stop, voertuig zonder sleutel
F15	25	+ Na het starten achterruitwisser, sproeierpomp, toeter
F16	10	Algemeen + na het starten van de voeding
F17	5	+ na het starten achteruitrijlichten
F18	5	+ na de stopknop voeding voor het starten
F19	5	+ na de injectie voeding voor het starten, relais van de startmotor, BCM
F21	30	+ raambediening passagier na het starten van de voeding
F22	5	+ na het starten stuurbekrachtigingspomp
F23	10	+ Remlichten gevoed door de accu EMM
F24	15	+ accuvoeding BCM (+ tijdgestuurde accuvoeding)
F25	10	+ accuvoeding BCM, elektronische controle-eenheden, bandenspanningmonitoringssysteem en voertuig zonder sleutel.
F26	15	+ accuvoeding BCM voor noodverlichting en richtingaanwijzers
F27	25	+ accuvoeding BCM voor vergrendeling van open elementen
F28	25	+ Accuvoeding EMM voor dagrijverlichting links, achterpositie, dimlichten, grootlichten rechts.
F29	25	+ Nummerplaat verlichting gevoed door de accu EMM, voor- en achter mistlampen
F30	15	+ accuvoeding voor enkelvoudige hendel, alarm, toeter.
F31	5	+ voedingspaneel van de accu
F32	5	+ enkele hendel voeding van de accu
F33	20	+ uitrusting met aansluiting voor trekhaak met voeding van de accu
F34	15	(geleverd met trekhaak)
F35	5	+ accuvoeding radio, multimedia, spiegels, diagnosestekker.
F36	5	+ verwarmde spiegel voeding
F37	10	+ elektrisch bediende spiegels met tijdgestuurde aanpassing, extra UCE-adapter.
F38	40	+ tachograaf voeding van de accu
F39	40	+ voorruitwisser gevoed door de accu
F40	20	+ relais voor voeding van de accu 1 (verwarming, airconditioning)
F41	15	+ huidige stroomdistributie voor voorlopige aanpassingen
F42	10	+ verwarmingsvoeding van de accu
F43	10	+ voortgangsmotor met extra aanpassing
F44	25	+ verwarmingsmotor voeding
F45	25	+ na het starten voeding voor extra airconditioning
F46	25	+ voeding geleverd na het starten voor voertuig zonder sleutel
F47	20	+ Accuvoeding EMM voor relais van de stroomdistributie zonder belasting
F48	–	–
F49	–	–
F50	–	–
F51	–	–
F52	–	–
F53	–	–
F54	–	–
F55	–	–
Relais
RH3	40	Relais voor voorruitwisser
RH4	40	Relais 2e snelheid voor voorruitwisser
RH5	40	+ verwarmingsrelais voeding na het starten en achter airconditioning
RH6	20	Steunmatrix verwarmingspomp
RH7	20	Relais voor ontgrendeling van de bestuurdersdeur (SDO)
RH8	70	+ relais voor stroomdistributie nr. 1
RH9	40	+ relais voor stroomdistributie nr. 2
RH11	20	Relais voor elektrische raambediening
RH12	40	Spiegels + relais voor verwarming van de achterruit
RH13	40	Relais voor achterruitwisser
RH14	20	Relais voor centrale vergrendeling van de deuren
RH15	20	Relais voor elektrische raambediening
RH16	40	Na het starten relais voor voeding nr. 2 (handsfree voertuigen met kaart)
RH17	40	Motor in werking + relais
RH18	–	–
RH19	–	–
RH20	–	–
Dioden
D1	–
D2	–

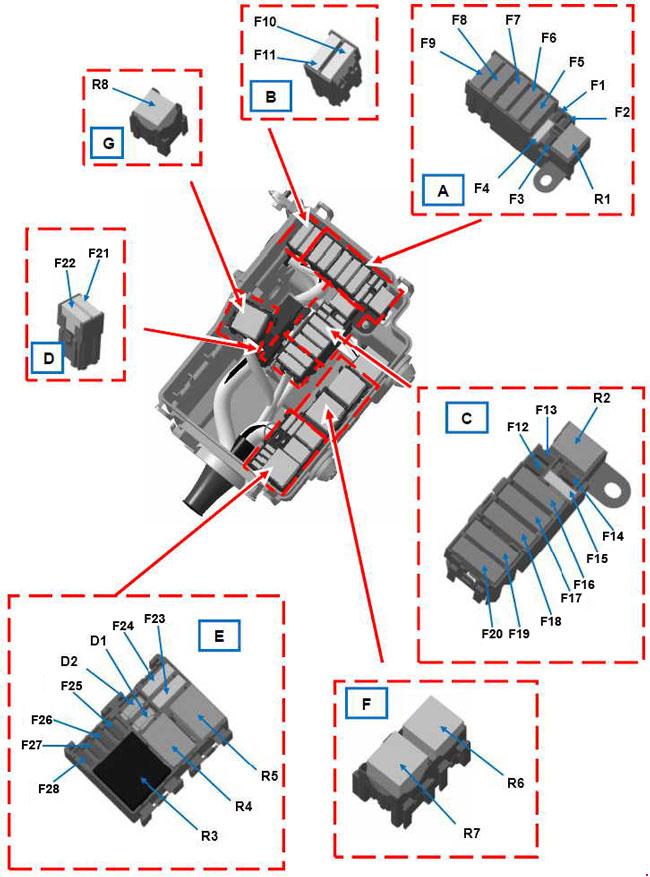

Zekeringkast in de motorruimte

Nr	Ampère [A]	Beschrijving
F1	–	–
F2	–	–
F3	25	ABR/ESP
F4	30	Startmotor
F5	70	Passagierscompartiment 1
F6	70	Passagierscompartiment 3
F7	50	ABR/ESP
F8	60	Passagierscompartiment 2
F9	20	Verwarming van de spiegels
	40	Achterruit + verwarming van de spiegels
F10	–	–
F11	–	–
F12	–	–
F13	–	–
F14	15	+ AC-compressor gevoed door de accu
F15	15	Brandstofpomp
F16	70	Controle-eenheid voor verwarming
F17	60	Verwarmingselement
F18	60	Verwarmingselement
F19	40	Motoruitbreiding * 408 en airconditioning of 450 en verwarming; Ventilatorgroep aangedreven door motor 1
	50	Motoruitbreiding * 408 en verwarming of 450 en airconditioning Ventilatorgroep aangedreven door motor 1.
F20	40	Motoruitbreiding * 408 en airconditioning of ventilatorgroep aangedreven door motor 450 2.
F21	–	–
F22	–	–
F23	–	–
F24	–	–
F25	–	–
F26	25	Dieselolie verwarming
F27	20	Motorinjectiesysteem
F28	15	Motorinjectiesysteem
Relais
R1	20	Starten
R2	20	Relais voor brandstofpomp
R3	40	Relais voor brandstofinjectie
R4	20	Relais voor compressorcontrole
R5	–	–
R6	70	Ventilatorgroep aangedreven door motor 1) max
R7	40	Ventilatorgroep aangedreven door motor) min
R8	40	Ventilatorgroep aangedreven door motor 2) max
Dioden
D1	Compressie airconditioning
D2	–

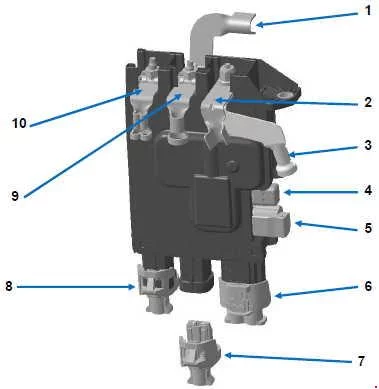

Elektrisch paneel

Nr	Ampère [A]	Beschrijving
1	–	Bekabeling voeding batterijbescherming
2	300	Motorbekabeling (generator)
3	300	Motorbekabeling (startmotor)
4	5	Mini zekering met kap (Start/Stop)
5	5	Bekabeling interieur (Start/Stop)
6	50	Bekabeling interieur (optie voor KPD en KC6 conversie of aanhanger trekhaak).
7	–	Gericht voor conversies voor carrosseriebouwers
8	35	Motorbekabeling (motorcontrole)
9	–	Motor verbindingsunit
10	120	Bekabeling interieur (stuurbekrachtiging)
