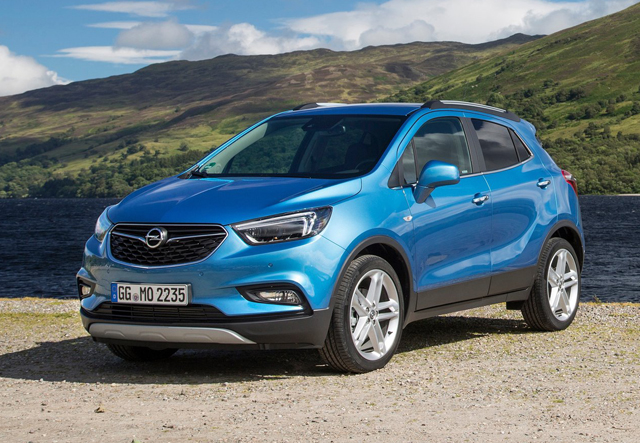

Opel Mokka X (2017-2019…) – zekeringdoos

Motorcompartiment

Verwijder het deksel, til het omhoog en neem het weg.

Instrumentenpaneel

In voertuigen met een links stuur bevindt het interne zekeringenschema zich onder het dashboard aan de bestuurderszijde.

Om toegang te krijgen tot de zekeringen, verwijder het dashboard. Om het dashboard te verwijderen, open het en trek het eruit.

In voertuigen met een rechts stuur bevindt het zich achter het deksel van het dashboard aan de passagierszijde.

Om toegang te krijgen tot de zekeringen, open het dashboard, open vervolgens het deksel, vouw het en trek het eruit.

Laadruimte

Het bevindt zich aan de linkerkant van de achterruimte.

Om toegang te krijgen tot de zekeringen, verwijder het deksel.

2017

Motorcompartiment

Toewijzing van de zekeringen in het motorcompartiment (2017)

Nr	Beschrijving
	Mini zekeringen:
1	Schuifdak
2	Buitenspiegel schakelaar; Regen sensor.
3	–
4	–
5	Elektronische remmodule
6	Slimme batterij sensor
7	Stuurkolom vergrendeling
8	Versnellingsmodule
9	–
10	Achteruitrijcamera; Interieur achteruitkijkspiegel; Koplamp schakelaar; Koplamp.
11	Achterruitenwisser
12	Verwarmde achterruit
13	Zetel, lendensteun
14	Verwarmde buitenspiegels
15	LPG-module; Brandstofsysteem controle module.
16	Zetelverwarming
17	R/C versnellingsmodule; Waterpomp; Bijverwarming.
18	R/C motorcontrole module
19	Brandstofpomp
20	–
21	Koelventilator
22	–
23	Ontstekingsspoel; Injectoren.
24	Ruitensproeierpomp
25	Koplamp actuator (rechterzijde)
26	Motor controle sensoren
27	–
28	Ontsteking
29	Ontsteking 1/2
30	Uitlaatsysteem
31	Linker dimlicht
32	Rechter dimlicht
33	Motor controle module
34	Toeter
35	Klimatiseringsysteem
36	Voor mistlamp
	Type J zekeringen:
1	Elektronische remmodule
2	Voorruitwisser
3	Voedingsmodule
4	Voeding van het dashboard zekeringenschema
5	–
6	Brandstofverwarmer
7	Startmotor
8	Koelventilator
9	Koelventilator
10	Motor controle module; Ontstekingsbougie.
11	Startmotor

Instrumentenpaneel

Toewijzing van de zekeringen in het zekeringenschema (2017)

Nr	Beschrijving
	Mini zekeringen:
1	Carrosserie controle module
2	Carrosserie controle module
3	Carrosserie controle module
4	Carrosserie controle module
5	Carrosserie controle module
6	Carrosserie controle module
7	Carrosserie controle module
8	Carrosserie controle module
9	Ontsteking
10	Veiligheidsdiagnose module
11	Data connector
12	Klimaatcontrole
13	Deurvergrendeling
14	Module van het centrale portier
15	Rijstrook waarschuwing; Interieur achteruitkijkspiegel.
16	Adaptieve voorverlichting
17	Kolom vergrendeling
18	Ultrasone parkeersensor module
19	Carrosserie controle module; Verstelbare spanning regeling.
20	Stuur
21	Sigarettenaansteker; DC accessoires voedingsaansluiting (voorzijde).
22	–
23	Sigarettenaansteker; DC accessoires voedingsaansluiting (achterconsole).
24	Reserve
25	Telematica service module
26	Verwarmd stuur
27	Dashboard indicator set; Informatiesysteem; Schakelaar van de bijverwarming.
28	Trekhaak aansluiting
29	Weergave- en entertainmentsysteem
30	Versnellingsmodule
31	Dashboard indicator set
32	Infotainment systeem
33	Trekhaak aansluiting
34	Passieve toegang module, passieve start
	S / B zekeringen:
1	Elektrische stoel schakelaar
2	Reserve
3	Elektrische voorruiten
4	Elektrische achterruiten
5	Logistieke modus
6	Elektrische stoel schakelaar
7	Reserve
8	Reserve

Laadruimte

Toewijzing van de zekeringen in de laadruimte (2018, 2019)

Nr	Beschrijving
	Mini zekeringen:
1	–
2	–
3	Versterker
4	2018: Niet gebruikt 2019: Selectieve katalytische reductie
5	2018: Niet gebruikt 2019: Selectieve katalytische reductie
6	2018: Reserve 2019: Selectieve katalytische reductie
7	2018: Niet gebruikt 2019: Selectieve katalytische reductie
8	Reserve
9	Reserve
10	Reserve
11	–
12	Reserve
13	–
14	–
15	Reserve
16	–
	S / B zekeringen:
1	DC / DC transformator 400W
2	DC / DC transformator 400W
3	–



2018, 2019

Motorcompartiment

Toewijzing van de zekeringen in het motorcompartiment (2018, 2019)

Nr	Beschrijving
	Mini zekeringen:
1	Schuifdak
2	Buitenspiegel schakelaar; Regen sensor.
3	–
4	–
5	Elektronische remmodule
6	Slimme batterij sensor
7	Stuurkolom vergrendeling
8	Versnellingsmodule
9	–
10	Achteruitrijcamera; Interieur achteruitkijkspiegel; Koplamp schakelaar; Koplamp.
11	Achterruitenwisser
12	Verwarmde achterruit
13	Zetel, lendensteun
14	Verwarmde buitenspiegels
15	LPG-module; Brandstofsysteem controle module.
16	Zetelverwarming
17	R/C versnellingsmodule; Waterpomp; Bijverwarming.
18	R/C motorcontrole module
19	Brandstofpomp
20	–
21	Koelventilator
22	–
23	Ontstekingsspoel; Injectoren.
24	Ruitensproeierpomp
25	Koplamp actuator (rechterzijde)
26	Motor controle sensoren
27	–
28	Ontsteking
29	Ontsteking 1/2
30	Uitlaatsysteem
31	Linker dimlicht
32	Rechter dimlicht
33	Motor controle module
34	Toeter
35	Klimatiseringsysteem
36	Voor mistlamp
	Type J zekeringen:
1	Elektronische remmodule
2	Voorruitwisser
3	Voedingsmodule
4	Voeding van het dashboard zekeringenschema
5	–
6	Brandstofverwarmer
7	Startmotor
8	Koelventilator
9	Koelventilator
10	Motor controle module; Ontstekingsbougie.
11	Startmotor

Instrumentenpaneel

Toewijzing van de zekeringen in het zekeringenschema (2018, 2019)

Nr	Beschrijving
	Mini zekeringen:
1	Carrosserie controle module
2	Carrosserie controle module
3	Carrosserie controle module
4	Carrosserie controle module
5	Carrosserie controle module
6	Carrosserie controle module
7	Carrosserie controle module
8	Carrosserie controle module
9	Ontsteking
10	Veiligheidsdiagnose module
11	Data connector
12	Klimaatcontrole
13	Deurvergrendeling
14	Module van het centrale portier
15	Rijstrook waarschuwing; Interieur achteruitkijkspiegel.
16	Adaptieve voorverlichting
17	Kolom vergrendeling
18	Ultrasone parkeersensor module
19	Carrosserie controle module; Verstelbare spanning regeling.
20	Stuur
21	Sigarettenaansteker; DC accessoires voedingsaansluiting (voorzijde).
22	–
23	Sigarettenaansteker; DC accessoires voedingsaansluiting (achterconsole).
24	Reserve
25	Telematica service module
26	Verwarmd stuur
27	Dashboard indicator set; Informatiesysteem; Schakelaar van de bijverwarming.
28	Trekhaak aansluiting
29	Weergave- en entertainmentsysteem
30	Versnellingsmodule
31	Dashboard indicator set
32	Infotainment systeem
33	Trekhaak aansluiting
34	Passieve toegang module, passieve start
	S / B zekeringen:
1	Elektrische stoel schakelaar
2	Reserve
3	Elektrische voorruiten
4	Elektrische achterruiten
5	Logistieke modus
6	Elektrische stoel schakelaar
7	Reserve
8	Reserve
	Midi zekeringen:
M01	PTC

Laadruimte

Toewijzing van de zekeringen in de laadruimte (2018, 2019)

Nr	Beschrijving
	Mini zekeringen:
1	Versterker
2	Vierwielaandrijving
3	–
4	2018: Niet gebruikt 2019: Selectieve katalytische reductie
5	2018: Niet gebruikt 2019: Selectieve katalytische reductie
6	2018: Reserve 2019: Selectieve katalytische reductie
7	2018: Niet gebruikt 2019: Selectieve katalytische reductie
8	Reserve
9	Reserve
10	Reserve
11	–
12	Reserve
13	–
14	–
15	Reserve
16	–
	S / B zekeringen:
1	DC / DC transformator 400W
2	DC / DC transformator 400W
3	–
