Opel Corsa C – schema van de zekering

Productiejaar: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

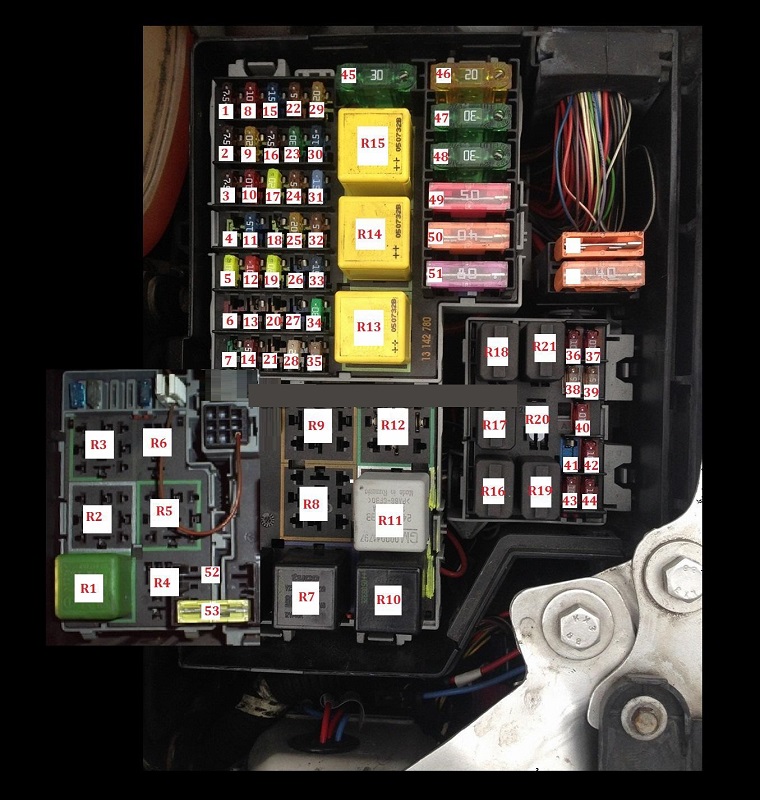

Zekeringkast in de motorruimte van de Corsa C.

Relais van de koelventilatormotor

Relais van de AC-compressor koppeling

Relais van de koelventilatormotor

Motor controle relais (EC)

Signaalomvormer van de links voorwiel snelheidssensor zonder ABS (behalve voor de sequentiële handgeschakelde transmissie)

Signaalomvormer van de rechts voorwiel snelheidssensor – zonder ABS (met sequentiële handgeschakelde transmissie)

R10

Relais van de brandstofpomp-benzine

R11

Verwarmd relais van de achterruit

R12

Relais van de koplampen sproeierpomp

R13

Relais van de hulpstartcircuits

R14

Relais van de startmotor

R15

Relais van de hoofdstartcircuits

R16

Relais van de achteruitrijlicht

R17

Relais van de mistlampen

R18

Relais van de zij-/achterlichten rechts

R19

Relais van de grootlichten

R20

Relais van de positie-/achterlichten links

R21

Relais van de dimlichten

(7,5A) Multifunctioneel controlemodule

(7,5A) Motorbeheer

(7,5A) Multifunctioneel digitaal display;

Noodverlichting;

Toeter;

Immobisator;

Dashboard.

(5A) Kentekenplaat verlichting

(20A) Elektrische ramen

(10A) Automatische transmissie (AT)

(30A) Koplampen sproeier

(10A) Startmotor

(20A) Hulpverwarming, motorbeheer, relais van de brandstofpomp

F10

(10A) Toeter

F11

(15A) Multifunctioneel controlemodule

F12

(20A) Audiosysteem;

Multifunctioneel digitaal display.

F13

(10A) Alarmsysteem

F14

(7,5A) Elektrische buitenspiegels

F15

(10A) Voorruit sproeier

F 16

(5A) Interieurverlichting

F17

(20A) Multifunctioneel controlemodule

F18

(20A) Schuifdak

F19

(5A) Alarmsysteem

F20

(20A) Elektrische ramen

F21

–

F22

(5A) Multifunctioneel controlemodule

F23

(20A) Voorruitwissers

F24

(5A) Immobilsator;

Dashboard;

Interieurverlichting;

Servostuur;

Multifunctioneel digitaal display;

F25

(10A) Stoplichten

F26

(10A) Aansteker – benzine

F27

(15A) Verwarmde stoelen

F28

(15A) Verwarmde stoelen

F29

(20A) Voorruit sproeier

F30

(15A) Motorbeheer-benzine

F31

(15A) Airconditioning (AC)

F32

(5A) Antiblokkeersysteem (ABS);

Verwarmde achterruit.

F33

–

F34

(30A) Brandstofverwarmer (Diesel)

F35

(5A) Audiosysteem;

Elektrische ramen;

Schuifdak.

F36

(10A) Linker koplamp – dimlicht

F37

(10A) Rechter koplamp – dimlicht

F38

(5A) Links zij-/achterlichten

F39

(5A) Rechts zij-/achterlichten

F40

–

F41

(15A) Mistlampen

F42

(10A) Achter mistlampen

F43

(10A) Linker koplamp – grootlicht

F44

(10A) Rechter koplamp – grootlicht

F45

(30A) Airconditioning (AC)

F46

(20A) Motorbeheer

F47

(30A) Verwarmde achterruit

F48

(30A) Startmotor

F49

(50A) Servostuur

F50

(40A) Antiblokkeersysteem (ABS)

F51

(60A) Sequentiële handgeschakelde transmissie-benzine

F52

(30A) Benzinemotor van de koelventilator met AC

F53

(30A) Benzinemotor van de AC-condensator ventilator

Relaiskast Opel Corsa C

1
2
3	Relais van de centrale vergrendeling – vergrendeling (bestuurdersdeur)
4	Relais van de centrale vergrendeling – ontgrendeling
5	Relais van de ontgrendeling van de centrale vergrendeling
6	Relais van de vergrendeling van de centrale vergrendeling
7	Relais van de toeter van het alarmeringssysteem
8	Relais van de kentekenplaat verlichting
9	Relais van de achterruit sproeierpomp
10	Relais van de voorruitwissers motor – snel

11	Relais van de toeter
12	Relais van de voorruit sproeierpomp
13	Relais van de voorruitwissers motor – langzaam/intermitterend
14	Relais van de achterruitwissers motor
15	Relais van de richtingaanwijzer – links
16	Relais van de richtingaanwijzer – rechts
