Opel Vectra B (1995-2002) – zekeringdoos

Jeroen van Vliet

Opel Vectra B – schema van de zekeringkast

Productiejaar: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.



Zekeringkast in de motorruimte.

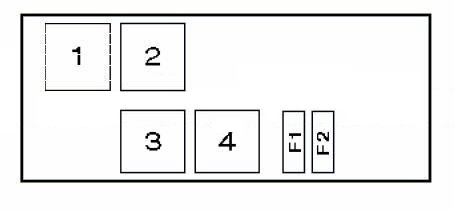

Zekeringkast nr. 1 (1995-2000)

1 Relais van de luchtpomp
2 Vertraging relais van de koplampwissers
3 Relais van de bougies (1,7 DT)
4 Relais van de brandstofverwarmer (1,7 DT)
F1 (30A) Brandstofverwarmer
F2 (60A) Bougies
zekeringkast nr. 1 (2000-2002).

F1 (60A) Zekeringkast van de console/relaisplaat 1, contactsleutel
F2 (60A) Alarmsysteem, zekeringkast in de console/relaisplaat 1
F3 (60A) Combinatieschakelaar;

Dagrijverlichting;

Zekeringkast/relais in de console;

Dimlichten;

Koplampenschakelaar;

Immobilizer;

Multifunctionele controlemodule.
F4 (60A) Antiblokkeersysteem (ABS);

Traction Control System (TCS).
F5 (60A) Secundair luchtinjectiesysteem (AIR)
F6 (60A) Motorbeheer, zekeringen F56, F59-Diesel

Zekeringkast nr. 2 (1995-2000).

type A.

1 Getimede relais van de motorventilator
2 Relais van de motor van de motorventilator I
3 Relais van de motor van de motorventilator II
4 Relais van de motor van de koelvloeistofventilator III
5 Relais van de motor van de motorventilator IV
6 Relais van de motor van de koelvloeistofventilator V
type B.
1 Getimede relais van de motorventilator
2 Relais van de motor van de motorventilator I
3 Relais van de motor van de motorventilator II
4 Relais van de motor van de koelvloeistofventilator III
5 Relais van de motor van de motorventilator IV
F1 (30A) Motor van de motorventilator
F2 (30A) Motor van de motorventilator
zekeringkast nr. 2 (2000-2002).
met AC.
7 Relais van de motor van de motorventilator
8 Relais van de motor van de motorventilator
9a Zekering F50 (30A) – motor van de koelvloeistofventilator
9b Zekering F52 (30A) – motor van de koelvloeistofventilator
zonder airconditioning
7a
7b Zekering F52 (30A) – motor van de koelvloeistofventilator
8 Relais van de motor van de motorventilator
9 Relais van de motor van de motorventilator

Zekeringkast nr. 3 (1995-2000).

1 Relais van de koppeling van de airconditioningcompressor (2,5)
2 Relais van de motor van de motorventilator II (1,8/2,0)
F1 (30A) Motor van de motorventilator
F2 (30A) Motor van de motorventilator
Zekeringkast nr. 3 (2000-2002).
1 –
2 Relais van de koppeling van de AC-compressor
3 Relais van de motor van de motorventilator
4 Relais van de motor van de motorventilator
5 Relais van de motor van de motorventilator
6 Relais van de motor van de motorventilator

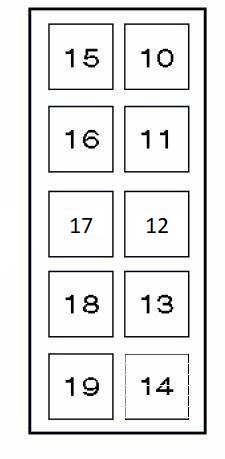

zekeringkast nr. 4.

10 –
11 –
12 Relais van de brandstofpomp X16XEL/Y16XE/Z16SE/Z16XE/X18XE1/X18E1/Z18XE/C20SEL/Z22SE/Y26SE)
13 Motorcontrole relais (EC) (behalve X16SZR)
14 –
15 –
16 –
17 –
18 Vertraging relais van de koplampwissers
19 Relais van de secundaire luchtinjectiepomp (AIR)

Zekeringkast in het passagierscompartiment van de Opel Vectra B.

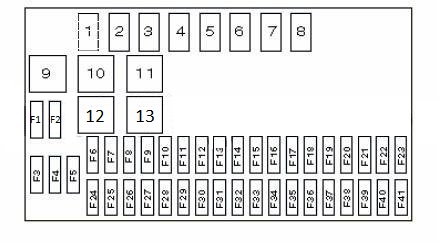

Schema van de zekeringkast (1995-2000).

1 Relais van de claxon
2 Relais van de dimlichten
3 Relais van de achterruitwisser
4 Relais van de verwarming van de buitenspiegels
5 Relais van de mistlampen
6 Relais van de achter mistlamp
7 Relais van de richtingaanwijzer – links
8 Relais van de richtingaanwijzer – rechts
9 Relais van de airconditioning
10 Relais van de motor van de AC/verwarmingsventilator -1
11 Relais van de motor van de voorruitwissers
12 Relais van de motor van de AC/verwarmingsventilator -2
13 Verwarmd relais van de achterruit
F1 –
F2 (30A) AC-systeem, motor van de koelvloeistofventilator
F3 (40A) Verwarmde achterruit
F4 –
F5 –
F6 (10A) Dimlichten van de rechterkoplamp;

Regelgroep van de rechterkoplamp,
F7 (10A) Zij- en achterlampen rechts
F8 (10A) Dimlichten van de rechterkoplamp;

Waarschuwingslampje dimlichten.
F9 (30A) Systeem van de koplampwissers
F10 –
F11 (30A) Centrale vergrendeling
F12 (20A) Voor mistlampen
F13 –
F14 (30A) Voorruitwissers
F15 –
F 16 (10A) Achter mistlampen
F17 (30A) Elektrische ramen – achter
F18 (10A) Kentekenlampen
F19 (20A) Brandstofpomp
F20 (30A) Elektrische ramen – voor
F21 –
F22 (20A) Gevaarlamp;

Informatiedisplay;

Boordcomputer;

Interieurverlichting;

Audio systeem;

Waarschuwingslichten;

Gecombineerde controlemodule;

Motoren van de koelvloeistofventilator.
F23 –
F24 (10A) Dimlichten van de linker koplamp;

Regelaar van de linker koplamp.
F25 (10A) Zij- en achterlampen links
F26 (10A) Dimlichten van de linker koplamp
F27 –
F28 –
F29 (10A) Waarschuwingslichten;

Elektrische zijspiegels;

Elektrische ramen;

Elektrisch schuifdak;

Cruise control;

Interieurverlichting.
F30 (30A) Elektrisch schuifdak
F31 –
F32 –
F33 (20A) Aansluiting voor aanhangwagen – klem 30
F34 (20A) Automatische CD-wisselaar
F35 (10A) ABS, traction control, automatische transmissie
F36 (20A) Verwarmde voorstoelen
F37 –
F38 (10A) Stoplichten, automatische transmissie;

Informatiedisplay;

Cruise control.
F39 (10A) Automatische transmissie
F40 (10A) Motoren van de koelvloeistofventilator;

Verwarmde achterruit.
F41 (10A) Verwarmde buitenspiegels

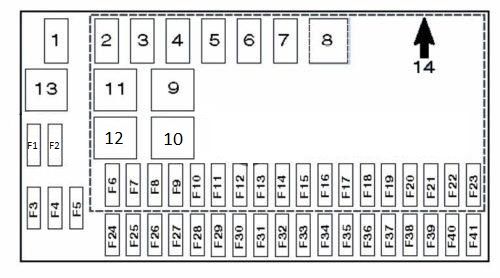

Schema van de zekeringkast (2000-2002).

1 Bridge (kentekenlampen)
2 Relais van de claxon
3 Relais van de dimlichten
4 Relais van de motor van de achterruitwisser
5 Relais van de verwarming van de buitenspiegels
6 Relais van de mistlampen
7 Relais van de achter mistlamp
8 Relais van de richtingaanwijzer
9 Relais van de motor van de voorruitwissers
10 Verwarmd relais van de achterruit
11 Relais van de ventilator van de verwarming (met AC)
12 Relais van de ventilator van de verwarming (met AC)
13 Relais van de wisselstroom
14 Multifunctionele controlemodule
F1 –
F2 (30A) Verwarming/airconditioning (AC)
F3 (40A) Verwarmde achterruit
F4 –
F5 –
F6 (10A) Regelaar van de koplampen;

Rechterkoplamp – dimlichten.
F7 (10A) Zij- en achterlampen rechts
F8 (10A) Rechterkoplamp – grootlicht
F9 (30A) Spuitmondjes van de koplampen
F10 (20A) Claxon
F11 (30A) Centrale vergrendeling
F12 (20A) Mistlampen
F13 –
F14 (30A) Voorruitwissers
F15 (5A) Interieurverlichting
F 16 (10A) Achter mistlampen
F17 (30A) Elektrische ramen
F18 (10A) Kentekenlamp
F19 (10A) Audiosysteem
F20 (30A) Elektrische ramen
F21 (10A) Centrale vergrendeling van het audiosysteem;

Noodverlichting;

Elektromagneet voor blokkering van de parkeerstand van de versnellingsbak.
F22 (20A) Airconditioning (AC);

Audiosysteem;

Digitale multifunctionele display;

Motor van de koelvloeistofventilator;

Noodverlichting;

Waarschuwingslichten op het dashboard.
F23 –
F24 (10A) Linker koplamp – dimlichten, regelaar van de koplamp
F25 (10A) Zij- en achterlampen links
F26 (10A) Linker koplamp – grootlicht
F27 –
F28 (20A) Verwarming van de koelvloeistof (Diesel)
F29 (10A) Elektrische zijspiegels;

Elektrische ramen;

Koplampen – dimlichten;

Richtingaanwijzers;

Waarschuwingslichten;

Interieurverlichting;

Dashboard;

Waarschuwingslichten op het dashboard;

Achteruitrijlichten;

Schuifdak
F30 (30A) Schuifdak
F31 (5A) Dashboardverlichting
F32 (10A) Dagrijverlichting
F33 (30A) Aansluiting voor aanhangwagen
F34 (10A) CD-wisselaar van de audiosysteem
F35 (10A) Antiblokkeersysteem (ABS);

Automatische transmissie (AT);

Traction Control System (TCS).
F36 (20A) Airconditioning (AC);

Verwarmde stoelen.
F37 (10A) Sigarettenaansteker
F38 (10A) Airconditioning (AC);

Cruise control;

Digitale multifunctionele display;

Motor van de koelvloeistofventilator;

Stoplichten
F39 (10A) Automatische transmissie (AT)
F40 (10A) Airconditioning (AC);

Motor van de koelvloeistofventilator.
F41 (10A) Verwarmde zijspiegels
