Peugeot 308 CC (2008-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Peugeot 308 CC (2008–2016), je krijgt informatie over de locatie van de zekeringpanelen in de auto en leert de toewijzing van elke zekering (zekeringlay-out).
Peugeot 308 CC (2008) – zekering schema
Productiejaar: 2008.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 308 CC (2008) is de zekering F9 in de zekeringkast op het dashboard.
Zekeringen van de console
De zekeringkast bevindt zich onderaan het dashboard (linkerkant).

| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 | Verwarmde stoelen bestuurder en passagier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 5 | Verlichting zekeringkast aanhangwagen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | Geheugenmodule van de bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30 | Hi-Fi versterker;
Geheugenmodule van de passagiersstoel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag controle-eenheid
en gordijnspanners |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Koppelpedaal en schakelaars met twee functies
van de rem; Electrochrome achteruitkijkspiegel; Klimaatregeling; Stuurhoek sensor; Automatische transmissie; Schakel- en beschermingsmodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Voorste elektrische ramen;
Voeding voor de inklapbare spiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Achterste elektrische ramen geactiveerd
met een knop; Buitenelementen voor het openen van de deuren. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Interne verlichting voor en achter;
Kaartleeslampen; Verlichting van het zonnescherm; Verlichting van het dashboardkastje. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio-installatie;
Audio/telefoon; CD-wisselaar; Multifunctioneel display; Detectie van lage bandenspanning; Interne compartimenten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | 12 V voorste aansluiting;
Sigarettenaansteker. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Stuurbediening;
Alarm sirene; Alarm controle-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Laag stroomverbruik contactslot | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Dashboard;
Veiligheidsgordel lampen en lampen van de airbag waarschuwing van de passagier; Klimaatregeling; Geheugenmodule van de bestuurdersstoel; Vouwdak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Motor zekeringkast;
Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Multifunctioneel display;
Versterker; Handsfree kit; Regen/lux sensor; Parkeerhulp controle-eenheid; Geheugenmodule van de passagiersstoel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Vergrendeling en supervergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Ontdooien van de achterruit en
van de buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen van de motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu (linkerkant).
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Voeding van de motorcontrole-eenheid;
Injectiepomp en EGR elektromagnetische kleppen (2 l HDI 16V); Injectoren (2 l HDI 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Ruitenwisserbladen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Verlichting sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Leegmaken van de tank;
Elektromagnetische kleppen voor drukregeling van de turbo en de turbine (1,6 l THP 16 V); Olie stoomverwarmer (1,6 l THP 16 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Voertuigsnelheid sensor;
ABS/ESP controle-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Stuurhulp controle-eenheid;
Automatische transmissie; Koelvloeistof niveau sensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Startmotor controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Diagnose aansluiting;
Knipperlichten; Luchtstroomsensor (Diesel); Partikelfilterpomp (Diesel); Controle van de buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Actuatoren van de motorcontrole-eenheid
(benzine: ontstekingsspoelen, elektromagnetische kleppen, lambda sensoren, injectoren, verwarmers, brandstofpomp, gereguleerde thermostaat); (Diesel: elektromagnetische kleppen, verwarmers). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Airconditioning ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Langzaam/snel voorruitwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Voeding van de interface van de geïntegreerde systemen
(positieve aansteking). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Rechtdoor licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Links licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Links grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Rechts grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Olie verwarming (1,6 l VTi 16V);
Tank ontluchtingsklep (1,6 l VTi 16V); Zuurstofsensoren (benzine); Elektromagnetische luchtkoeling kleppen (Diesel), |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Geregelde thermostaat;
Variabele distributiekleppen; Regelklep voor de druk van de turbo (Diesel); Koelvloeistof niveau sensor (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Voeding van de relais van de ventilator;
Controle van de Valvetronic relais (1,6 l VTi 16 V); Turbo koeling (1,6 l THP 16 V); Luchtstroomsensor (1,6 l HDI 16 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

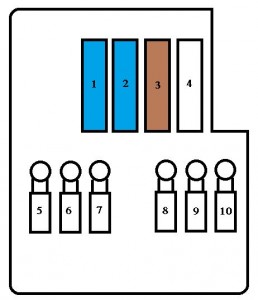

Mini en midi zekering tabel boven de accu
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Automatische transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Diagnose aansluiting;
Dagrijverlichting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Multifunctionele remschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 * | 80 | Elektropomp groep
stuurhulp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 * | 70 | Verwarmingsmodule (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 * | 100 | Schakel- en
bescherming. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 * | 50 | Verwarming van de nek van de bestuurder en
van de passagier. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 * | 30 | Elektrische motor Valvetronic
(1,6 l THP 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max zekering tabel
| Nr | Amp [A] | Beschrijving |
| MF1* | 50 | Groep en elektropomp eenheid
van het vouwdak. |
| MF2* | 50 | Zekeringkast in de
passagiersruimte. |
| MF3* | 50 | Installatie van de ventilator |
| MF4* | 80 | Geïntegreerde systeeminterface |
| MF5* | 80 | Geïntegreerde systeeminterface |
| MF6* | 40 | ABS/ESP controle-eenheid |
| MF7* | 30 | ABS/ESP elektromagnetische kleppen |
| MF8* | – | Niet gebruikt |
* De maxi zekeringen bieden extra bescherming voor de elektrische systemen.
Peugeot 308 CC (2009) – schema van de zekeringkast
Productiejaar: 2009.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 308 CC (2009) is de zekering F9 in de zekeringkast op het dashboard.
Zekeringen van de console
De zekeringkast bevindt zich onderaan het dashboard (aan de linkerkant).

| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 | Verwarmde stoelen voor bestuurder en passagier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 5 | Zekeringkast aanhangwagen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | Geheugenmodule van de bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30 | Hi-Fi versterker;
Geheugenmodule van de passagiersstoel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag controle-eenheid
en gordijnspanners. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Koppelpedaal en schakelaars
multifunctionele rem; Electrochrome achteruitkijkspiegel; Klimaatregeling; Stuurhoek sensor; Automatische transmissie; Schakel- en beschermingsmodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Voorste elektrische ramen;
Voeding voor de inklapbare spiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Achterste elektrische ramen geactiveerd
met een knop; Buitenelementen voor het openen van de deuren. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Interne verlichting voor en achter;
Kaartleeslampen; Verlichting van het zonnescherm; Verlichting van het dashboardkastje. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio-installatie;
Audio/telefoon; CD-wisselaar; Multifunctioneel display; Detectie van lage bandenspanning; Interne compartimenten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | 12 V voorste aansluiting,
Sigarettenaansteker |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Stuurbediening;
Alarm sirene; Alarm controle-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Laag stroomverbruik contactslot | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Dashboard;
Veiligheidsgordel lampen en lampen van de airbag waarschuwing van de passagier; Klimaatregeling; Geheugenmodule van de bestuurdersstoel; Vouwdak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Motor zekeringkast;
Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Multifunctioneel display;
Versterker; Handsfree kit; Regen/lux sensor; Parkeerhulp controle-eenheid; Geheugenmodule van de passagiersstoel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Vergrendeling en supervergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Ontdooien van de achterruit en
degelijk de buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

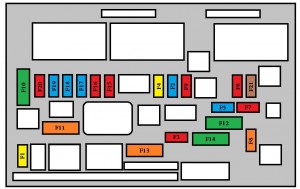

Zekeringen van de motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu (aan de linkerkant).
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Voeding van de motorcontrole-eenheid;
Pompa van de brandstofinjectie en elektromagnetische kleppen EGR (2 l HDI 16V); Injectoren (2 l HDI 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Ruitenwisserbladen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Verlichting sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Leegmaken van de tank;
Elektromagnetische kleppen voor drukregeling van de turbo (1,6 l THP 16 V); Olie stoomverwarmer (1,6 l THP 16 V) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Voertuigsnelheid sensor;
ABS/ESP controle-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Stuurhulp controle-eenheid;
Automatische transmissie; Koelvloeistof niveau sensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Startmotor controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Diagnose aansluiting;
Knipperlichten; Luchtstroomsensor (Diesel); Pompa van het partikelfilter (Diesel); Controle van de buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Actuatoren van de motorcontrole-eenheid
(benzine: ontstekingsspoelen, elektromagnetische kleppen, lambda sensoren, injectoren, verwarmers, brandstofpomp, elektronische thermostaat); (Diesel: elektromagnetische kleppen, verwarmers). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Airconditioning ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Langzaam/snel voorruitwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Voeding van de interface van de geïntegreerde systemen
(positieve aansteking). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Rechtdoor licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Links licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Links grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Rechts grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Olie verwarming (1,6 l VTi 16V);
Tank ontluchtingsklep (1,6 l VTi 16V); Zuurstofsensoren (benzine); Elektromagnetische luchtkoeling kleppen (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Geregelde thermostaat;
Variabele distributiekleppen; Regelklep voor de druk van de turbo (Diesel); Koelvloeistof niveau sensor (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Voeding van de relais van de ventilator;
Controle van de Valvetronic relais (1,6 l VTi 16 V); Turbo koeling (1,6 l THP 16 V); Luchtstroomsensor (1,6 l HDI 16 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mini en midi zekering tabel boven de accu
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Automatische transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Diagnose aansluiting;
Dagrijverlichting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Multifunctionele remschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 * | 80 | Elektropomp groep
voor de stuurhulp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 * | 70 | Verwarmingsmodule (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 * | 100 | Schakel- en
bescherming. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 * | 50 | Verwarming van de nek van de bestuurder en
van de passagier. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 * | 30 | Elektrische motor Valvetronic
(1,6 l THP 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max zekering tabel
| Nr | Amp [A] | Beschrijving |
| MF1* | 50 | Groep en elektropomp eenheid
van het vouwdak. |
| MF2* | 50 | Zekeringkast in de
passagiersruimte. |
| MF3* | 50 | Installatie van de ventilator |
| MF4* | 80 | Geïntegreerde systeeminterface |
| MF5* | 80 | Geïntegreerde systeeminterface. |
| MF6* | – | Niet gebruikt |
| MF7* | 30 | Verwarmde stoelen |
| MF8* | 20 | Verlichting sproeier |
| * De midi en maxi zekeringen bieden
extra bescherming voor de elektrische systemen. |
||
Peugeot 308 CC (2010) – zekering schema
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 308 CC (2010) is de zekering F9 in de zekeringkast op het dashboard.

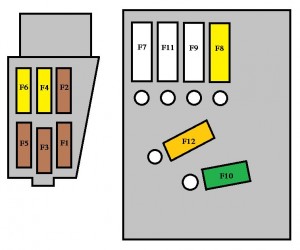

Zekeringen op het dashboard
De zekeringkast bevindt zich in de linkerbenedenhoek van het dashboard.

| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Blokkerende en ingeklemde aarde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag controle-eenheid
en gordijnspanners. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Koppelpedaal en schakelaars
dubbel van de rem; Electrochrome achteruitkijkspiegel; Klimaatregeling; Stuurhoek sensor; Automatische transmissie; Schakel- en beschermingsmodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Voorste elektrische ramen;
Voeding voor de inklapbare spiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Achterste elektrische ramen geactiveerd
door een knop; externe controle-elementen voor het openen van de deuren. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Interne verlichting voor en achter;
Kaartleeslampen; Verlichting van het zonnescherm; Verlichting van het dashboardkastje. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio-installatie;
Audio/telefoon; Multifunctioneel scherm; Detectie van lage bandenspanning; Interne compartimenten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | 12 V voorste aansluiting;
Sigarettenaansteker. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Stuurbediening;
Alarm sirene; Alarm controle-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Laag stroomverbruik contactslot | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Dashboard;
Indicatoren van de veiligheidsgordels en lampen van de airbag waarschuwing van de passagier; Klimaatregeling; Geheugenmodule van de bestuurdersstoel; Vouwdak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Motor zekeringkast;
Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Multifunctioneel display;
Versterker; Handsfree kit; Regen/lux sensor; Controle-eenheid van de parkeerhulp; Geheugenmodule van de passagiersstoel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Vergrendeling en supervergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Ontdooien/schimmelen van de achterruit
en de zijspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amp [A] | Beschrijving |
| G36 | 30 | Verwarmde stoelen voor de bestuurder en de passagier |
| G37 | 5 | Zekeringkast van de aanhangwagen |
| G38 | 30 | Geheugenmodule van de bestuurdersstoel |
| G39 | – | Niet gebruikt |
| G40 | 30 | Hi-Fi versterker;
Geheugenmodule van de passagiersstoel. |
Zekeringen van de motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu (aan de linkerkant).
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Voeding van de motorcontrole-eenheid;
injectiepomp en EGR kleppen (2 liter HDI); Injectoren (2 liter HDI). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Ruitenwisserblad voor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Verlichting sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Leegmaken van de tank;
Uitlaatkleppen van de turbine en drukregeling van de turbo (1,6 l THP 16 V); Olie stoomverwarmer (1,6 l THP 16 V); Verwarming van de diesel (1,6 l HDI). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Voertuigsnelheid sensor;
ABS/ESP controle-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Stuurhulp controle-eenheid;
Automatische transmissie; Koelvloeistof niveau sensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Startmotor controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Diagnose aansluiting;
Knipperlichten; Luchtstroomsensor (Diesel); Pompa van het filter voor de deeltjes (Diesel); Controle van de buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Actuatoren van de motorcontrole-eenheid
(benzine: ontstekingsspoelen, elektromagnetische kleppen, lambda sensoren, injectoren, verwarmers, brandstofpomp, elektronische thermostaat); (Diesel: elektromagnetische kleppen, verwarmers). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Airconditioning ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Langzaam/snel voorruitwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Voeding van de interface van de geïntegreerde systemen
(positieve aansteking). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Rechtdoor licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Links licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Links grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Rechts grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Olie verwarming
(1,6 liter VTi 16V); Ontluchtingsklep van de tank (1,6 liter VTi 16V); Zuurstofsensoren (benzine); Elektromagnetische kleppen voor luchtkoeling (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Elektronische thermostaat;
Variabele distributiekleppen; Regelklep voor de druk van de turbo (Diesel); Koelvloeistof niveau sensor (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Voeding van de relais van de ventilator;
Controle van de Valvetronic relais (1,6 liter VTi 16 V); Turbo koeling (1,6 liter THP 16 V); Luchtstroomsensor (1,6 liter HDI). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mini en midi zekering tabel boven de accu
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | Multifunctionele remschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Laadunit van de accu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 25 | ABS/ESP kleppen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | Automatische transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 * | 80 | Elektropomp groep
voor de stuurhulp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 * | 60 | Installatie van de ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 70 | Verwarmingsmodule (Diesel),
elektrische motor Valvetronic (1,6 liter THP 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 * | 40 | Elektropomp groep ABS/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 * | 100 | Schakel- en
bescherming. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 * | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * De midi en maxi zekeringen bieden
extra bescherming voor de elektrische systemen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1* | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2* | 30 | Zekeringkast van de aanhangwagen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3* | 50 | Zekeringkast in de
passagiersruimte. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4* | 80 | Geïntegreerde systeeminterface | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF5* | 80 | Geïntegreerde systeeminterface. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF6* | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF7* | 30 | Verwarmde stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8* | 20 | Verlichting sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * De midi en maxi zekeringen bieden
extra bescherming voor de elektrische systemen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 308 CC (2013-2016) – schema van de zekeringkast
Productiejaar: 2013, 2014, 2015, 2016.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 308 CC (2013-2016) is de zekering F9 in de zekeringkast op het dashboard.
Zekeringen op het dashboard
De zekeringkast bevindt zich in de linkerbenedenhoek van het dashboard.

| Nr | Amp [A] | Beschrijving |
| F1 | – | Niet gebruikt |
| F2 | 30 | Blokkerende en ingeklemde aarde |
| F3 | 5 | Airbag controle-eenheid
en gordijnspanners. |
| F4 | 10 | Koppelpedaal en schakelaars
multifunctionele rem; Electrochrome achteruitkijkspiegel; Klimaatregeling; Stuurhoek sensor; Automatische transmissie; Schakel- en beschermingsmodule. |
| F5 | 30 | Voorste elektrische ramen,
voeding voor de inklapbare spiegels |
| F6 | 30 | Achterste elektrische ramen geactiveerd
met een knop; externe controle-elementen voor het openen van de deuren. |
| F7 | 5 | Lampjes voor lezen voor en achter;
Lampjes voor het lezen van kaarten; Verlichting van het zonnescherm; Verlichting van het dashboardkastje. |
| F8 | 20 | Audio-installatie;
Audio/telefoon; Multifunctioneel scherm; Detectie van lage bandenspanning; Interne compartimenten. |
| F9 | 30 | 12 V voorste aansluiting;
Sigarettenaansteker. |
| F10 | 15 | Stuurbediening;
Alarm sirene; Alarm controle-eenheid. |
| F11 | 15 | Laag stroomverbruik contactslot |
| F12 | 15 | Dashboard;
Display van de veiligheidsgordels en lampen van de airbag waarschuwing van de passagier; Klimaatregeling; Geheugenmodule van de bestuurdersstoel; Vouwdak. |
| F13 | 5 | Motor zekeringkast;
Airbag. |
| F14 | 15 | Multifunctioneel display;
versterker; handsfree kit; regen/lux sensor; controle-eenheid van de parkeerhulp; geheugenmodule van de passagiersstoel. |
| F15 | 30 | Vergrendeling en supervergrendeling |
| F17 | 40 | Ontdooien/schimmelen van de achterruit
en de zijspiegels. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G36 | 30 | Verwarmde stoelen voor bestuurder en passagier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G37 | 5 | Zekeringkast van de aanhangwagen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G38 | 30 | Geheugenmodule van de bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G39 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G40 | 30 | Hi-Fi versterker;
Geheugenmodule van de passagiersstoel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen van de motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu (aan de linkerkant).
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Voeding van de motorcontrole-eenheid;
Injectiepomp en elektromagnetische kleppen EGR (2 liter HDI); Injectoren (2 liter HDI). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Ruitenwisserblad voor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Verlichting sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Leegmaken van de tank;
Elektromagnetische kleppen van de turbine-uitlaat en drukregeling van de turbo (1,6 l THP 16 V); Olie stoomverwarmer (1,6 l THP 16 V); Verwarming van de diesel (1,6 l HDI). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Voertuigsnelheid sensor;
ABS/ESP controle-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Stuurhulp controle-eenheid;
Automatische transmissie; Koelvloeistof niveau sensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Startmotor controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Diagnose aansluiting;
Knipperlichten; Luchtstroomsensor (Diesel); Pompa van het filter voor de deeltjes (Diesel); Controle van de buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Actuatoren van de motorcontrole-eenheid
(benzine: ontstekingsspoelen, elektromagnetische kleppen, lambda sensoren, injectoren, verwarmers, brandstofpomp, elektronische thermostaat); (Diesel: elektromagnetische kleppen, verwarmers). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Airconditioning ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Langzaam/snel voorruitwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Voeding van de interface van de geïntegreerde systemen
(positieve aansteking). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Rechtdoor licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Links licht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Links grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Rechts grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Olie verwarming (1,6 liter VTi 16V);
Ontluchtingsklep van de tank (1,6 liter VTi 16V); Zuurstofsensoren (benzine); Elektromagnetische kleppen voor luchtkoeling (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Elektronische thermostaat;
Variabele distributiekleppen; Regelklep voor de druk van de turbo (Diesel); Koelvloeistof niveau sensor (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Voeding van de relais van de ventilator;
Controle van de Valvetronic relais (1,6 liter VTi 16 V); Raffreddamento turbo (1,6 liter THP 16 V); Sensor de flusso d’aria (1,6 liter HDI). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mini en midi zekering tabel boven de accu
| Nr | Amp [A] | Beschrijving |
| F1 | – | Niet gebruikt |
| F2 | 5 | Multifunctionele remschakelaar |
| F3 | 5 | Laadunit van de accu |
| F4 | 25 | Elektromagnetische kleppen ABS/ESP |
| F5 | – | Niet gebruikt |
| F6 | 15 | Automatische transmissie |
