Peugeot 208 (2011-2021) – zekeringdoos

Peugeot 208 – zekeringdiagram

Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 208 is de zekering F16 in de zekeringkast 1 in het dashboardkastje.

Zekeringkasten op het dashboard

Voertuigen met stuur aan de linkerkant:

Zekeringkast 1 bevindt zich onderaan het dashboard (links).
Verwijder het deksel door de rechterbovenkant naar boven te trekken en vervolgens de linkerkant, verwijder het deksel volledig en draai het om.

De zekeringkast 2 bevindt zich achter het dashboardkastje.

Voertuigen met stuur aan de rechterkant:

De zekeringkast 1 bevindt zich in het dashboardkastje.
Open het deksel van het dashboardkastje, verwijder het deksel van de zekeringkast door aan de rechterbovenkant te trekken, verwijder het deksel volledig en draai het om.

De zekeringkast 2 bevindt zich in het onderste dashboard (rechts).
Verwijder het deksel door de rechterbovenkant naar boven te trekken en vervolgens de linkerkant, verwijder het deksel volledig en draai het om.

2011, 2012, 2013, 2014

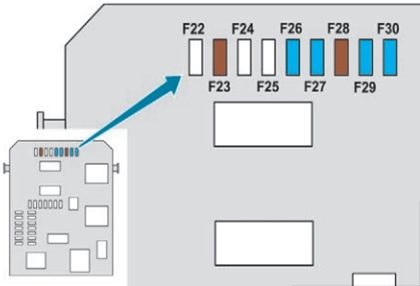

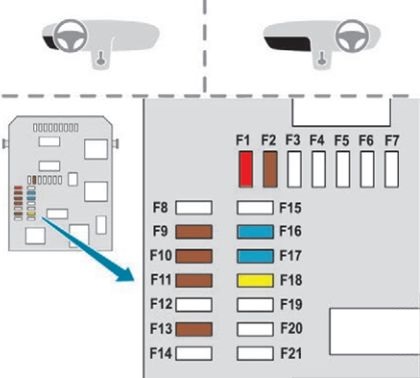

Zekeringkast dashboard 1

Toewijzing van de zekeringen in de zekeringkast van het dashboard 1 (2011-2014)

Nr	Ampère [A]	Beschrijving
F02	5 A	Buitenspiegels; Verlichting; Diagnose-aansluiting.
F09	5 A	Alarm.
F10	5 A	Onafhankelijke telematicamodule; Trailer-aansluiting.
F11	5 A	Electrochrome binnenspiegel; Aanvullende verwarming.
F13	5 A	Hi-Fi versterker; Parkeersensoren
F 16	15 A	Voorkeursaansluiting 12 V.
F17	15 A	Audiosysteem, audiosysteem (accessoires).
F18	20 A	Touchscreen.
F23	5 A	Verlichting in het dashboardkastje; Verlichting in de deuren; Kaartlezen lampen.
F26	15 A	Claxon.
F27	15 A	Ruitensproeierpomp.
F28	5 A	Alarm
F29	15 A	Airconditioningcompressor.
F30	15 A	Achterruitenwisser.

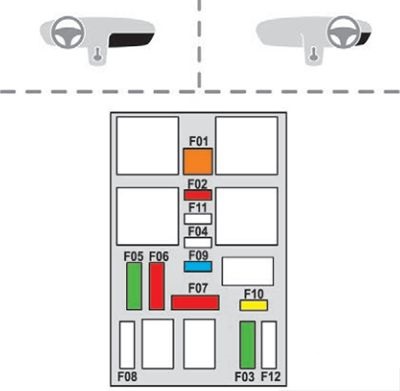

Zekeringkast dashboard 2

Toewijzing van de zekeringen in de zekeringkast van het dashboard 2

Nr	Ampère [A]	Beschrijving
F01	40 A	Achterruitverwarming.
F02	10 A	Verwarmde buitenspiegels.
F03	30 A	Voorste ramen met één druk op de knop.
F04	–	Niet gebruikt.
F05	30 A	Achterste ramen met één druk op de knop.
F06	10 A	Inklapbare buitenspiegels.
F07	10 A	Inklapbare buitenspiegels.
F08	–	Niet gebruikt.
F09	15 A	Verwarmde voorstoelen (behalve RHD)
F10	20 A	Hi-Fi versterker.
F11	–	Niet gebruikt.
F12	–	Niet gebruikt.

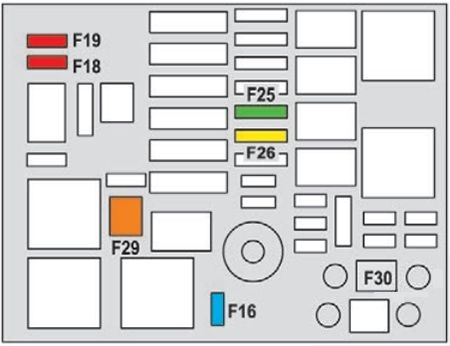

Motorruimte

Toewijzing van de zekeringen in de motorruimte (2011-2014)

Nr	Ampère [A]	Beschrijving
F 16	15 A	Mistlampen voor.
F18	10 A	Rechter grootlicht.
F19	10 A	Linker grootlicht.
F25	30 A	Relais voor ruitensproeier van de koplampen (accessoires).
F29	40 A	Motor van de voorruitenwisser.
F30	80 A	Aansluitingen van de verwarming (Diesel).

2015

Zekeringkast dashboard 1

Toewijzing van de zekeringen in de zekeringkast van het dashboard 1 (2015)

Nr	Ampère [A]	Beschrijving
F2	5 A	Buitenspiegels; Verlichting; Diagnose-aansluiting.
F9	5 A	Alarm.
F10	5 A	Onafhankelijke telematicamodule; Trailer-interface.
F11	5 A	Electrochrome binnenspiegel; Aanvullende verwarming.
F13	5 A	Hi-Fi versterker; Parkeersensoren
F 16	15 A	Voorkeursaansluiting 12 V.
F17	15 A	Audiosysteem (accessoires).
F18	20 A	Touchscreen.
F23	5 A	Cosmetische spiegel; Kaartlezen lampen.
F26	15 A	Claxon.
F27	15 A	Ruitensproeierpomp.
F28	5 A	Diefstalalarm.
F29	15 A	Airconditioningcompressor.
F30	15 A	Achterruitenwisser.

Zekeringkast dashboard 2

Toewijzing van de zekeringen in de zekeringkast van het dashboard 2

Nr	Ampère [A]	Beschrijving
F01	40 A	Achterruitverwarming.
F02	10 A	Verwarmde buitenspiegels.
F03	30 A	Voorste ramen met één druk op de knop.
F04	–	Niet gebruikt.
F05	30 A	Achterste ramen met één druk op de knop.
F06	10 A	Inklapbare buitenspiegels.
F07	10 A	Inklapbare buitenspiegels.
F08	–	Niet gebruikt.
F09	15 A	Verwarmde voorstoelen (behalve RHD)
F10	20 A	Hi-Fi versterker.
F11	–	Niet gebruikt.
F12	–	Niet gebruikt.

Motorruimte

Toewijzing van de zekeringen in de motorruimte (2017, 2018)

Nr	Ampère [A]	Beschrijving
F 16	15 A	Mistlampen voor.
F18	10 A	Rechter grootlicht.
F19	10 A	Linker grootlicht.
F25	30 A	Relais voor ruitensproeier van de koplampen (aftermarket).
F26 (GPL)	20 A	2017: Accu + (positief).
F29	40 A	Motor van de voorruitenwisser.

Peugeot 208 – zekeringdiagram

Productiejaar: 2019, 2020, 2021.

Zekeringen in het dashboard

• Open het dashboardkastje.
• Druk op de centrale handgreep van het deksel van de zekeringkast.
• Laat het deksel volledig zakken.
• Verwijder de tang uit de aansluiting.

Onderste zekeringkast

Nummer	Ampère [A]	Beschrijving
F1	10 A	Electrochrome binnenspiegel
F3	5 A	Draadloze smartphone oplader
F4	15 A	Claxon
F5	20 A	Ruitensproeierpomp
F6	20 A	Ruitensproeierpomp
F7	5 A	Achter USB-poorten
F8	20 A	Achterruitenwisser
F10	30 A	Sloten vergrendelen/ontgrendelen
F11	30 A	Sloten vergrendelen/ontgrendelen
F14	5 A	Waarschuwings- en assistentieverbinding; Alarm.
F24	5 A	7-inch touchscreen
F27	5 A	Alarm (accessoire)
F29	20 A	10-inch touchscreen
F31 of F32	15 A	Aansteker; 12 V aansluiting.

Bovenste zekeringkast

Nummer	Ampère [A]	Beschrijving
F1	40 A	Achterruitverwarming
F2	10 A	Verwarming van de buitenspiegels
F3	30 A	Elektrische ramen met één druk op de knop in de voorste deuren
F4	20 A	Verstelling van de buitenspiegels, inklapbare spiegels
F5	30 A	Elektrische ramen met één druk op de knop in de achterste deuren
F10	30 A	Verwarming van de voorstoelen

Zekeringen in de motorruimte

Nummer	Ampère [A]	Beschrijving
F16	20 A	Verwarming van de voorruit
F18	10 A	Rechter dimlicht
F19	10 A	Linker dimlicht
F29	40 A	Ruitenwissers van de voorruit
