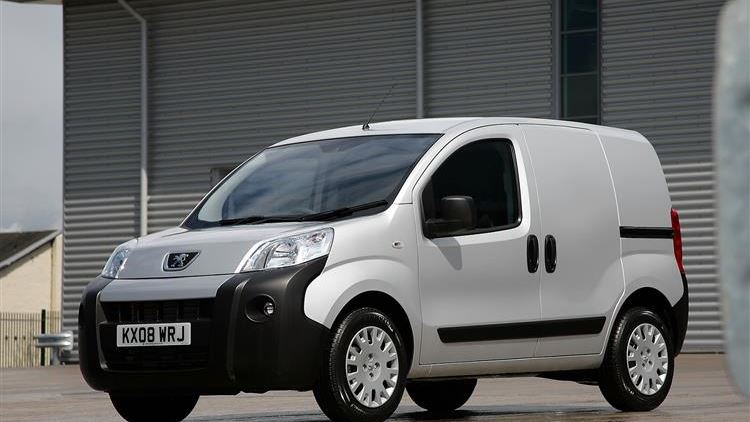

Peugeot Bipper (2007-2016) – zekeringdoos
In dit artikel vind je de zekeringsschema’s van de Peugeot Bipper 2007-2016, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekering lay-out).
Peugeot Bipper (2007-2008) – zekering schema
Productiejaar: 2007, 2008.
Sigarettenaansteker zekering (stroomaansluiting) in de Peugeot Bipper (2007-2008) is de zekering 85 in de zekeringkast in de motorruimte.
Zekeringkast in het dashboard
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 7,5 | Voeding dimlicht rechts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 7,5 | Voeding dimlicht links;
Hoogteverstelling van de koplamp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Voeding van de motorbesturing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 7,5 | Voorkoplamp;
Voorkeurslicht; Achterlicht. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | Audio-installatie;
Voorbereiding voor mobiele telefoon; Klimaatbediening; Diagnoseaansluiting EODB. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 5 | Stoplicht;
Dashboard. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 | Deurvergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 15 | Ruitensproeierpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 20 | Voeding van de raammotor aan de bestuurderszijde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20 | Voeding van de elektrische motor
raammotor aan de passagierszijde. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 5 | Parkeerhulp;
Schakelaar achterlichten; Buitenspiegels elektrisch. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 | Airbagmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 5 | Rempedaalschakelaar;
Koppelpedaalschakelaar |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 5 | Dashboard;
Achterlichten mistlampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 60 | Controlemodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Voeding van de startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Voeding van de ABS-hydraulische pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Controle van de ventilatorgroep
met enkele snelheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Controle van de ventilatorgroep
met hoge snelheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Aircopomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Extra voeding voor de
motorcontrolemodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Dimlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Motorbesturing;
Handmatige versnellingsmodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Voeding van de ontstekingsspoel;
Injectoren; Motorcontrolemodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Motorbesturing (1.4 HDi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Aircopomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Voeding van de verwarmde achterruit;
elektrische verwarmers om ijs van de buitenspiegels te verwijderen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Motorcontrole benzine 1.4;
Relais T09 (HDi). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Motorbesturing (1.4 HDi), brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Voeding van de elektromagnetische kleppen
ABS-hydraulisch blok. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 7,5 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Mistlampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 60 | Verwarmingsunit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 30 | Handmatige versnellingspomp;
Voeding voor de handmatige versnellingsbak gecontroleerd. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 10 | Handmatige controlemodule
versnellingsbak en elektromagnetische kleppen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 30 | Sigarettenaansteker;
Accessoire aansluiting 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 7,5 | Achterspeigelverlichting;
Water aanwezigheidsensor in de diesel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot Bipper (2010-2016) – zekering schema
Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Sigarettenaansteker zekering (stroomaansluiting) in de Peugeot Bipper (2010-2016) is de zekering F94 in de zekeringkast.
Zekeringkast in het dashboard
| Nr | Ampères [A] | Beschrijving |
| F12 | 7,5 | Voeding van het dimlicht rechts |
| F13 | 7,5 | Voeding van het dimlicht links; Hoogteverstelling van de koplamp. |
| F31 | 5 | Voeding van de motormodule. |
| F32 | 7,5 | Koplamp; Voorkeurslicht; Achterlicht. |
| F36 | 10 | Audio-installatie; Voorbereiding voor mobiele telefoon; Klimaatbediening; Diagnosesocket EODB. |
| F37 | 5 | Stoplicht; Dashboard. |
| F38 | 20 | Deurvergrendeling |
| F43 | 15 | Ruitensproeierpomp |
| F47 | 20 | Voeding van de raammotor aan de bestuurderszijde |
| F48 | 20 | Voeding van de elektrische raammotor aan de passagierszijde |
| F49 | 5 | Parkeerhulpmodule; Schakelaar achterlichten; Elektrische buitenspiegels; Module voor volumetrische alarmcontrole. |
| F50 | 7,5 | Airbagmodule. |
| F51 | 7,5 | Rempedaalschakelaar; Koppelpedaalschakelaar; Controle van de buitenspiegels; Centrale Bluetooth-systeem. |
| F53 | 5 | Dashboard; Achterlichten mistlampen. |
| Nr | Ampères [A] | Beschrijving |
| F41 | 7,5 | Ontwaseming van de buitenspiegels |
| F94 | 15 | Sigarettenaansteker |
| F96 | 15 | Accessoire aansluiting 12 V. |
| F97 | 10 | Verwarmd zitvlak aan de bestuurderszijde. |
| F98 | 10 | Verwarmd zitvlak aan de passagierszijde. |
Zekeringkast in de motorruimte
| Nr | Ampères [A] | Beschrijving |
| F1 | 60 | Controlemodule |
| F2 | 40 | Cabineventilator |
| F3 | 20 | Voeding van de startmotor |
| F4 | 40 | Voeding van de ABS-hydraulische pomp |
| F6 | 30 | Controle van de ventilatorgroep met één snelheid. |
| F7 | 40 | Controle van de ventilatorgroep met hoge snelheid. |
| F8 | 30 | Aircopomp |
| F9 | 15 | Trekkers |
| F10 | 10 | Toeter |
| F11 | 10 | Extra voeding voor de belasting van de motorcontrolemodule |
| F14 | 15 | Dimlichten |
| F15 | 15 | Accessoire aansluiting 12 V. |
| F 16 | 7,5 | Motormodule; Elektronische versnellingsbak en versnellingspook; Relais T20. |
| F17 | 15 | Voeding van de ontstekingsspoel; Injectoren; Motormodule (1.3 HDi). |
| F18 | 7,5 | Motormodule (1,3 HDi); Relais T09. |
| F19 | 7,5 | Aircopomp |
| F20 | 30 | Voeding van de verwarmde achterruit; Elektrische verwarmers voor de buitenspiegels. |
| F21 | 15 | Motorcontrole benzine 1.4; Relais T09 (HDi). |
| F22 | 20 | Motormodule (1.4 HDi), brandstofpomp |
| F23 | 20 | Voeding van de elektromagnetische kleppen van de ABS-hydraulische blokken |
| F24 | 7,5 | ABS |
| F30 | 15 | Mistlampen |
| F81 | 60 | Voorverwarmingsmodule (1,3 HDi) |
| F82 | 30 | Elektronische versnellingspomp; Voeding voor de elektronische versnellingsbak. |
| F84 | 10 | Elektronische controlemodule voor de versnellingsbak en elektromagnetische kleppen |
| F85 | 30 | Achterspeigelverlichting; Water aanwezigheidsensor in de diesel; Luchtstroomsensor; Spoelen van relais T02, T05, T14, T17 en T19 (exclusief 1,3 HDi). |
| F87 | 7,5 | Achterspeigelverlichting; Water aanwezigheidsensor in de diesel. |
| 5 | Achterspeigellampen; Water aanwezigheidsensor in de diesel; Luchtstroomsensor; Spoelen van relais T02, T05, T14, T17 en T19; Batterij laadstatussensor (exclusief 1,3 HDi). |
