In dit artikel vind je de schema’s van de zekeringkast van de Renault Master (1997–2003), krijg je informatie over de locatie van de zekeringpanelen binnen het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Renault Master (1997-2003) – schema van de zekeringkast

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Sigarettenaansteker zekering (voedingsaansluiting) in Renault Master (1997-2003) is de zekering F2 en F11 in de zekeringkast in het interieur.

Zekeringkast in het interieur

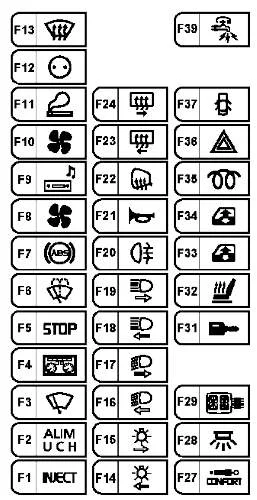

Renault Master - schema van de zekeringkast - interieur

Renault Master – schema van de zekeringkast – interieur
Nr Amperages [A] Beschrijving
F1 5 Injectiecomputer + voeding na het contact;

Startmotor relais;

Versnellingsbakcomputer;

Relais na het contact 1;

Diagnose-aansluiting.
F2 10 Voeding van de gecombineerde module in het interieur;

Sigarettenaansteker in de eerste rij;

Deurslot;

Verwarmde achterruit;

Minimale snelheidsregelaar;

Relais van de achteruitrijlichten;

Verlichting van de versnellingspook;

Bedieningspaneel van de airconditioning;

Cruise control;

Schakelaar van de cruise control;

Variabele demping;

Verstelling van de koplampen;

Verwarmde voorruit;

Computer met parkeersensor;

Rijcontrole;

Versnellingsbak laadcontrole;

Schokdempers controlecomputer.
F3 30 Wisser/ sproeier schakelaar – gecombineerd
F4 15 Dashboard;

Spanner en airbagcomputer;

Tachograaf.
F5 15 Remschakelaar;

Generator;

Achteruitrijlicht schakelaar;

Relais van het achteruitrijlicht.
F6 15 Wisser/ sproeier schakelaar;

Wissermotor van de voorruit.
F7 5 ABS;

Voertuigsnelheid sensor.
F8 15 Airconditioning controle relais;

Dieselolie verwarming relais;

Motor zekeringkast

(positie B spoor 4, voor extra aanpassingen op

feedback kabel (bus 16 plaatsen)).
F9 10 Radio;

Multifunctioneel display;

Mobiele telefoon communicatie-interface;

Centrale communicatie-eenheid.
F10 30 Bedieningspaneel van de airconditioning
F11 10 Sigarettenaansteker
F12 15 Accessoire aansluiting
F13 5 Injectiecomputer;

Feedbackbalk voor extra aanpassingen

(bus 16 plaatsen).
F14 5 Linker positie licht;

Linker achterlicht;

Multifunctioneel display;

Centrale communicatie-eenheid.
F15 5 Rechter positie licht;

Rechter achterlicht;

Verlichting van het kenteken rechts;

Aansluiting voor aanhangwagen;

Tachograaf;

Dashboard.
F16 10 Linker dimlicht;

Verstelling van de koplamppositie;

Dashboard.
F17 10 Rechter dimlicht
F18 10 Linker grootlicht;

Dashboard.
F19 10 Rechter grootlicht
F20 10 Relais van de achteruitrijlichten;

Aansluiting voor aanhangwagen.
F21 15 Claxon
F22 5 Verwarmde zijspiegels
F23 20 Verwarmd rechter achterpaneel
F24 20 Verwarmd linker achterpaneel
F25 10 Bus 16 plaatsen:

Elektrische vergrendeling van de voordeuren
F26 15 Bus 16 plaatsen:

Elektrische vergrendeling van de rechter achterdeuren
F27 5 naast de bus 16 plaatsen:

Schokdempers controlecomputer
F28 15 Tachograaf;

Dashboard;

Alarm sirene;

Diagnose-aansluiting;

Alarm sensor.
F29 10 Radio;

Multifunctioneel display;

Mobiele telefoon communicatie-interface;

Centrale communicatie-eenheid.
F30 – –
F31 5 Impact sensor;

UCH.
F32 15 Verwarmde voorstoelen;

Elektrische controle van de zijspiegels.
F33 20 Controle van het passagiersraam

voor het stuur;

Controle van het passagiersraam.
F34 20 Elektrische tijdschakelaar
F35 20 Relais van de dieselolie verwarming
F36 15 naast de bus 16 plaatsen:

Lichten;

nood bus 16 plaatsen:

Waarschuwingslichten;

Tachograaf;

Dashboard;

Alarm sirene;

Diagnose-aansluiting;

Alarm sensor.
F37 30 Deurcontrole
F38 30 Hoofd bus 16 plaatsen:

Ontkoppeling van de ontvanger (voeding zekering F36)
F39 30 Ontkoppeling van de ontvanger

(voeding naar de zekeringen F27, F28, F29 en F31).
Leggere  Renault Twingo I (1993-2007) - zekeringdoos

Zekeringmodules van het interieur (exclusief bus 16 plaatsen)

Deze modules zijn gemonteerd op de relaiskaart van het interieur, aan de linkerkant van het dashboard.

Renault Master – schema van de zekeringkast – interieur (exclusief bus 16 plaatsen)

Nr Amperages [A] Beschrijving
F1 25 Bus 9 plaatsen:

+Voeding van de batterij voor de ontkoppeling van de stroom

van de verwarming van de batterij.
F2 – Bus 9 plaatsen:

Niet gebruikt
F3 25 Draad bus 9 plaatsen:

Condensator relais
F4 5 Bus 9 plaatsen:

+Voeding van de batterij voor de controle van de verwarming

in geval van ontkoppeling van de batterij
Relais
A + Na contact 1
B –
C Snelheid van de ventilator groep

van het interieur 4.
D Onafhankelijke ontkoppeling van de verwarming
E Verwarmde achterruit en zijspiegels
R1 Bus 9 plaatsen:

Klimatisatie + voeding na contact
R2 Bus 9 plaatsen:

Condensator
720 Ontkoppeling van de klimatisatie
731 Verwarmde voorruit

Zekeringmodules van het interieur (bus 16 plaatsen)

Deze modules zijn gemonteerd op de relaiskaart van het interieur, aan de linkerkant van het dashboard.

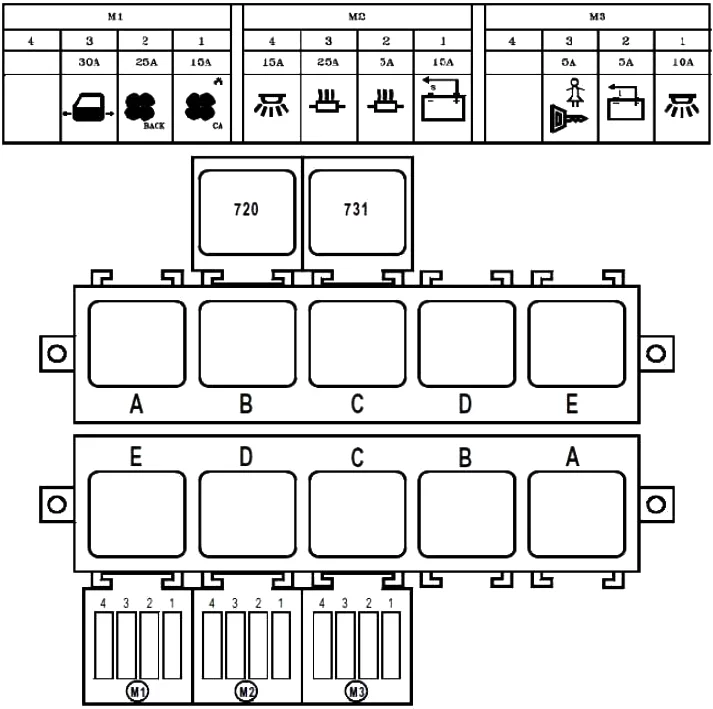

Renault Master – schema van de zekeringkast – interieur (bus 16 plaatsen)
