Renault Midlum (2005) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Renault Midlum (2005), krijg je informatie over de locatie van de zekeringpanelen binnenin het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Renault Midlum (2005) – schema van de zekeringkast

Productiejaar: 2005.

Sigarettenaansteker zekering (stroomaansluiting) in Renault Midlum (2005) is de zekering 30 in de zekeringkast.

Zekeringkast

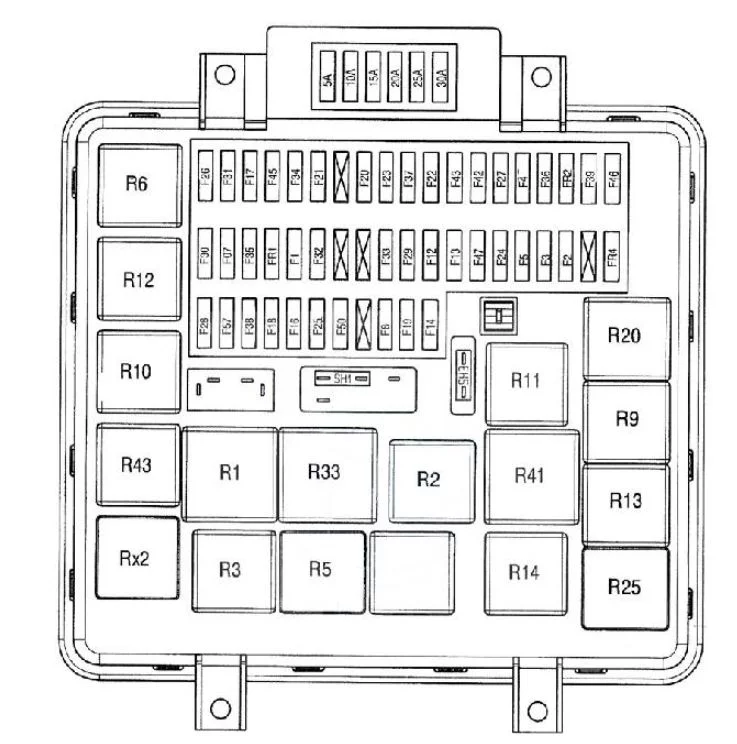

Renault Midlum (2005) - schema van de zekeringkast
Renault Midlum – schema van de zekeringkast
Nr Amp [A] Beschrijving
1 15 Trekkeraansluiting 7-polig (“ABS”);

Trekkeraansluiting, 7-polig type 24 S;

Stoplichtrelais.
2 10 Voorrichtinglichten;

Achterlichten rechts;

Nummerplaat – licht rechts;

Verlichting koplampen.
3 10 Contourlichten;

Achterlichten links/stilstand;

Nummerplaat – licht links;

Dashboardverlichting;

Verlichting schakelaars.
4 10 Zijlichten trekkers/stilstand
5 10 Beschikbare voeding (verlichting)
7 10 Jake remkleppen;

Motorstopcontrole;

Brandstoffilter afsluiting;

ECU “EUP”.
8 15 Mistlichten;

Mistlichten voor rijden.
12 10 Dimlichten rechts
13 10 Dimlichten links
14 15 Verstralers rechts;

Verstralers links;

Lang licht.
16 10 Waarschuwingslichten op dashboard en

voeding indicatoren;

Elektrische of hydraulische

remvertraging;

Ontlastingsremklep;

“ABS-ASR” ECU.
17 20 Verwarmde bestuurdersstoel;

Spanningsbegrenzer (12 V aansluiting);

Spanningsbegrenzer (telecommunicatie).
18 15 Convectieverwarmers
19 25 Verwarming brandstoffilter
20 20 Waarschuwingsknipperlichten;

Motor van het dakventilator.
21 10 Voeding (na de hoofdschakelaar)
22 20 Onafhankelijke verwarming AT 2000
23 10 Bovenlicht bestuurder;

Bovenlicht passagier.
24 20 Raamheffer motor bestuurder;

Raamheffer motor passagier.
25 5 Tachograaf klok
26 15 Claxon
27 10 Stoplichten
28 15 ECU “ABS”;

Relais dat de remvertraging deactiveert.
29 10 Ontwaseming van de zijspiegels;

Tijdrelais voor de vertraging van de ontwaseming

van de voorruit.
30 10 Sigarettenaansteker
31 20 24 V aansluiting;

Spanningsval (extra 12 V aansluiting).
32 20 Wisser snelheidsregelaar;

Voorruitwaspomp;

Hoofdlichtwaspomp;

Voorruitwisser motor.
33 20 Diagnose aansluiting;

ECU ophangpunt.
34 15 Voeding geheugen radio tuner;

Onafhankelijke verwarming AT 2000;

Knipperlicht apparaat.
35 – –
36 20 Trekkeraansluiting 7-polig (“ABS”)
37 15 Elektrische deurvergrendeling links;

Elektrische vergrendeling rechts;

Elektrische vergrendeling rechter zijspiegels;

Rotatiecontrole;

Buitenspiegels;

Verlichting treden;

Bovenverlichting achterdeur links;

Bovenverlichting rechts.
38 25 ECU “EUP”
39 10 Automatische transmissie controller
42 10 Voeding ECU automatische transmissie
43 10 Laadlicht (tractor);

Trekkeraansluiting, 7-polig 24 S;

Controle uitrusting;

Controle verlichting luiken;

Relais dat de ontlastingsrem deactiveert.
45 10 Centrale vergrendeling paneel
46 15 Relais brandstofverwarmer;

Achteruitrijlamp (-en);

Waarschuwingsgeluid achteruitrijden;

Relais ontwaseming van de zijspiegels.
47 10 ECU ophangpunt;

Afstandsbediening ophangpunt.
50 – –
52 10 Relais vertraging voorruitwisser

voorruit.
57 15 “EUP” VECU ECU;

Elektronische tachograaf.
Relais
R1 Na de aansteker relais voeding nr. 1
R2 Voeding na de aansteker relais
R3 Veiligheidsrelais voorruitwisser
R5 Relais zijlichten/stilstand
R6 Relais extra uitrusting
R9 Relais mistlichten
R10 Relais mistlichten
R11 Relais dimlichten
R12 Relais grootlichten
R13 Langsverlichting relais
R14 Relais stoplichten
R18 Relais dat de ontlastingsrem deactiveert
R20 Zijspiegels en relais

ontwaseming voorruit.
R23 Relais waarschuwingsknipperlichten
R25 Relais voorruitwisser
R33 Activatie relais
R41 Relais brandstofverwarmer
R43 Relais voeding ECU “VECU/EECU”
Leggere  Renault Master (1997-2003) – zekeringdoos

Uitlaten

Configuratie A: Met ADR en met dagrijverlichting.
Configuratie B: zonder ADR en zonder dagrijverlichting.
Afhankelijk van de montage is het voertuig uitgerust met de volgende uitlaten:

Uitlaten
Renault Midlum – schema van de zekeringkast – uitlaten
Nr Uitlaat
SH1 –
SH2 ADR uitlaat
SH3 Dagrijverlichting uitlaat

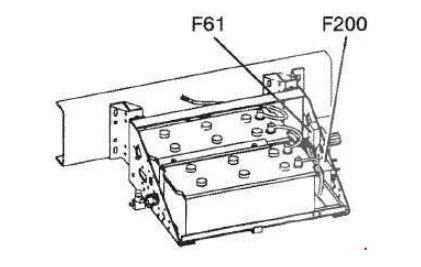

Uitlaten
Renault Midlum – schema van de zekeringkast – uitlaten
Nr Amp [A] Uitlaat
F61 50 Ontwaseming voorruit
F200 200 Voeding (voor de hoofdschakelaar)

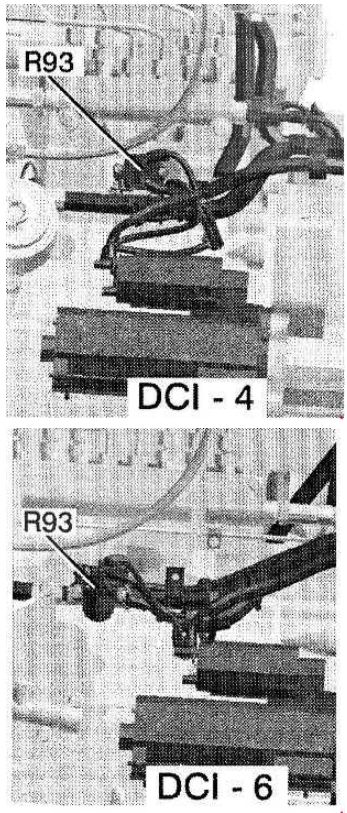

Verwarmingsrelais (R93)

Renault Midlum - schema van de zekeringkast - verwarmingsrelais (R93)
Renault Midlum – schema van de zekeringkast – verwarmingsrelais (R93)

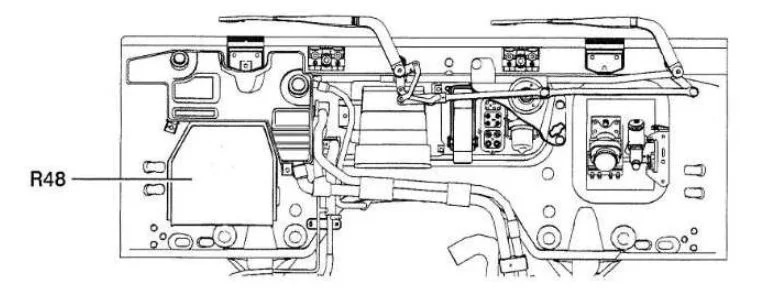

Ontwasemingsrelais voorruit (vertraagd) (R48)

Renault Midlum - schema van de zekeringkast - ontwasemingsrelais voorruit vertraagd (R48)
Renault Midlum – schema van de zekeringkast – ontwasemingsrelais voorruit vertraagd (R48)

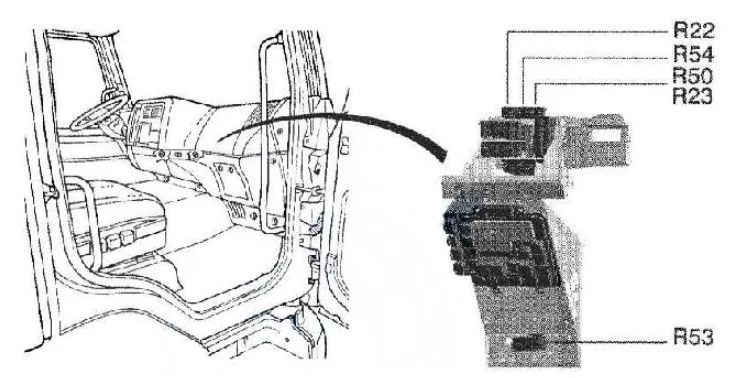

Relais

Renault Midlum - schema van de zekeringkast - relais
Renault Midlum – schema van de zekeringkast – relais
Nr Relais
R22 Neutraal relais
R23 Relais waarschuwingsknipperlichten
R50 Relais beschikbare voeding

(uitrusting van de carrosseriefabrikant).
R53 Relais vertraging koplamp sproeiers
R54 Relais achteruitrijlampen
Nr Relais
R34 Relais nul snelheid;

Relais nul snelheid transmissie “ALLISON”.
R70 Relais dat de ontlastingsrem deactiveert
