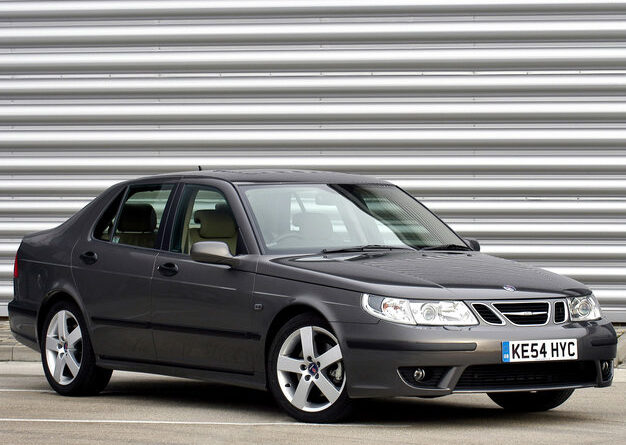

Saab 9-5 (1997-2012) – zekeringdoos

Jeroen van Vliet

Indice

Saab 9-5 (2008) – zekering schema

Productiejaar: 2008.

Leggere  Saab 900 (1991-1998) – zekeringdoos

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2008) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 (2006 – 2007) – zekering schema

Productiejaar: 2006, 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2006-2007) is de zekering 34 in de zekeringkast.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten – links
4 10 Positielichten en achterlichten – rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2008) – zekering schema

Productiejaar: 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2008) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 (2005) – zekering schema

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2005) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten, links
4 10 Positielichten en achterlichten, rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel.
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2006 – 2007) – zekering schema

Productiejaar: 2006, 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2006-2007) is de zekering 34 in de zekeringkast.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten – links
4 10 Positielichten en achterlichten – rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2008) – zekering schema

Productiejaar: 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2008) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 (2005) – zekering schema

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2005) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten, links
4 10 Positielichten en achterlichten, rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel.
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2006 – 2007) – zekering schema

Productiejaar: 2006, 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2006-2007) is de zekering 34 in de zekeringkast.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten – links
4 10 Positielichten en achterlichten – rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2008) – zekering schema

Productiejaar: 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2008) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 (1997-2004) – zekering schema

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (1997-2004) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Nr Amperes [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7.5 Elektrische spiegels;

PRIJS: handmatige aanpassing van de bedrading lengte.
1 15 Remlichten
2 15 Achterspeellichten
3 10 Positielichten, links
4 10 Positielichten, rechts
5 7.5 DICE/TWICE
6 30 Elektrische ramen, rechts;

Voeding aanhangwagen.
6B 7.5 Remlichten, aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting,

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming, achterbank;

Schuifdak;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel
12 7.5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – –
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht.
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor

(voertuigen met xenon);

Navigatie (accessoire);

Cruise control
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie (accessoire);

Spiegels geheugen
24 40 Luchtpomp (alleen 3,0t V6)
25 30 Elektrisch verstelbare bestuurdersstoel;

Brandstof vulklep
26 7.5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering

gordel
27 10 Motorbeheersysteem;

SID;

Hoofdinstrument.
28 7.5 Airbag
29 7.5 ABS/TCS/ESP
30 7.5 Startmotor
31 7.5 Cruise control;

Waterklep;

Mistlichten – voor;

Regen sensor.
32 15 Geventileerde voorstoelen
33 7.5 Richtingaanwijzer schakelaar
34 30 Sigarettenaansteker (voor/achter)
35 15 Dagrijverlichting
36 30 Elektrische ramen, links
37 30 Voorruitwissers
38 30 Elektrische verwarming, voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2005) – zekering schema

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2005) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten, links
4 10 Positielichten en achterlichten, rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel.
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2006 – 2007) – zekering schema

Productiejaar: 2006, 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2006-2007) is de zekering 34 in de zekeringkast.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten – links
4 10 Positielichten en achterlichten – rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2008) – zekering schema

Productiejaar: 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2008) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

In dit artikel vind je de schema’s van de zekeringkast van de Saab 9-5 1997-2012, je krijgt informatie over de locatie van de zekeringpanelen in de auto en je leert de toewijzing van elke zekering (zekeringlayout).

Saab 9-5 (1997-2004) – zekering schema

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (1997-2004) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Nr Amperes [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7.5 Elektrische spiegels;

PRIJS: handmatige aanpassing van de bedrading lengte.
1 15 Remlichten
2 15 Achterspeellichten
3 10 Positielichten, links
4 10 Positielichten, rechts
5 7.5 DICE/TWICE
6 30 Elektrische ramen, rechts;

Voeding aanhangwagen.
6B 7.5 Remlichten, aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting,

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming, achterbank;

Schuifdak;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel
12 7.5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – –
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht.
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor

(voertuigen met xenon);

Navigatie (accessoire);

Cruise control
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie (accessoire);

Spiegels geheugen
24 40 Luchtpomp (alleen 3,0t V6)
25 30 Elektrisch verstelbare bestuurdersstoel;

Brandstof vulklep
26 7.5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering

gordel
27 10 Motorbeheersysteem;

SID;

Hoofdinstrument.
28 7.5 Airbag
29 7.5 ABS/TCS/ESP
30 7.5 Startmotor
31 7.5 Cruise control;

Waterklep;

Mistlichten – voor;

Regen sensor.
32 15 Geventileerde voorstoelen
33 7.5 Richtingaanwijzer schakelaar
34 30 Sigarettenaansteker (voor/achter)
35 15 Dagrijverlichting
36 30 Elektrische ramen, links
37 30 Voorruitwissers
38 30 Elektrische verwarming, voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2005) – zekering schema

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2005) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten, links
4 10 Positielichten en achterlichten, rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel.
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2006 – 2007) – zekering schema

Productiejaar: 2006, 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2006-2007) is de zekering 34 in de zekeringkast.

Zekeringpaneel in het dashboard

Saab 9-5 – zekeringpaneel – dashboard
Nr Amp [A] Beschrijving
A 30 Verlichting aanhangwagen
B 10 Automatische transmissie
C 7,5 Elektrische spiegels;

DICE: handmatige aanpassing van de arm lengte.
1 15 Remlichten;

Versnellingspook blokkering

handrem

(auto met automatische transmissie).
2) 15 Achterspeellichten
3) 10 Positielichten en achterlichten – links
4 10 Positielichten en achterlichten – rechts
5 7,5 DICE/TWICE
6 30 Elektrische ramen – rechts;

Voeding aanhangwagen.
6B 7,5 Remlichten – aanhangwagen
7 10 Motorinjectoren
8 15 Bagage verlichting;

Bagage afsluiting;

Deur verlichting;

Circulatiepomp;

Parkeerassistent;

SID.
9 15 Audiosysteem;

CD-wisselaar.
10 15 Verwarming – achterbank;

Tettuccio apribile;

Afstandsbediening ontvanger.
11 30 Elektrisch verstelbare passagiersstoel
12 7,5 Automatische transmissie
13 20 Audiosysteem, versterker
14 30 Ontstekingssysteem, motor
15 20 Brandstofpomp
16 20 DICE (richtingaanwijzers)
16B – OnStar
17 20 Motorbeheersysteem;

Hoofdinstrument;

DICE/TWICE.
18 40 Verwarming spiegels;

Verwarming achterruit.
19 10 OnStar;

Telematica.
20 15 ACC;

Interne verlichting;

Achteruitrijlicht;

Dimlicht richtingaanwijzers
21 10 Audiosysteem;

Spiegels;

Laadhoek sensor;

Navigatie;

Cruise control.
22 40 Interne ventilator
23 15 Centrale vergrendeling;

Navigatie;

Spiegels geheugen
24 20 Hoofdlicht schakelaar
25 30 Elektrisch verstelbare bestuurdersstoel
26 7,5 Bestuurdersstoel geheugen;

Spiegels geheugen;

Schuifdak;

Parkeerassistent;

Veiligheidsgordel herinnering;

ACC.
27 10 Motorbeheersysteem;

SID;
28 7,5 Airbag
29 7,5 ABS/ESP
30 7,5 Startmotor;

Versnellingsmodule

(auto met automatische transmissie).
31 7,5 Cruise control;

Waterklep;

Mistlichten voor;

Regen sensor.
32 – –
33 7,5 Richtingaanwijzer schakelaar
34 30 Voedingsaansluiting 12 V;

Sigarettenaansteker

(voor en achter).
35 15 Dagrijverlichting
36 30 Elektrische ramen links
37 30 Ruitenwissers
38 30 Elektrische verwarming – voorstoelen
39 20 Elektromagnetisch relais Limp-home

(automatische transmissie);

OnStar;

Telematica
Relaispaneel onder het dashboard
Nr Beschrijving
A –
B Elektrische verwarming achterbank
C1 –
C2 –
D –
E Hoofdrelais

(motorbeheersysteem).
F Brandstof vulklep
G Brandstofpomp
H Ontstekingsschakelaar
I Verwarming achterruit/zijspiegels
J –
K Startmotor relais
L1 Limp-home functie
L2 Bagage

Zekeringpaneel onder de motorkap

Nr Amperes [A] Beschrijving
1 40 Radiator ventilator,

hoge snelheid
2 60 ABS/TCS/ESP
3 – –
4 7.5 Laadhoek sensor

(voertuigen met xenon koplampen)
5 15 Verwarmer
6 10 Klimatisering;

Alarm sirene.
7 15 Test lampen
8 – –
9 20 Hoofdlichten sproeiers
10 15 Dimlichten, links
11 15 Dimlichten, links
12 15 Dimlichten, rechts
13 15 Dimlichten, rechts
14 30 Radiator ventilator,

hoge snelheid
15 15 Mistlichten (voorste spoiler)
16 30 Achterruitenwissers
17 15 Claxon
18 – –
Relais
1 Test lamp;

Hoofdlicht;

Dimlicht richtingaanwijzers.
2 Hoofdlichten sproeiers
3 Voor mistlichten
4 Achterruitenwisser, (9-5 Wagon)
5 –
6 –
7 Regen sensor
8 Radiator ventilator, lage snelheid
9 Radiator ventilator, hoge snelheid
10 Airconditioningcompressor
11 Radiator ventilator, hoge snelheid,

rechter ventilator
12 Claxon
13 Extra lichten (accessoire)
14 Dimlichten
15 Dimlichten
16 –
17 Achterruitenwissers

Saab 9-5 (2008) – zekering schema

Productiejaar: 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Saab 9-5 (2008) is de zekering 34 in het zekeringpaneel.

Zekeringpaneel in het dashboard

Post correlati:

  1. Saab 9000 (1993-1998) – zekeringdoos
  2. Saab 900 (1991-1998) – zekeringdoos
  3. Saab 9-3 (1998-2014) – zekeringdoos
  4. Saab 9-7X (2005) – zekeringdoos
  5. Saab 9-2x (2005-2006) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
