In dit artikel vind je de schema’s van de zekeringkast van de Saab 9-7X 2005, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Saab 9-7X (2005) – schema van de zekeringkast Productiejaar: 2005.
Sigarettenaansteker (stroomaansluiting) in de Saab 9-7X (2005) is de zekering 13 in de zekeringkast.
Zekeringblok motorruimte Het zekeringblok van de motorruimte bevindt zich in de motorruimte, aan de passagierszijde van het voertuig.

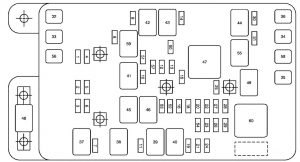

Motor L6 Saab 9-7 – zekeringen – motorruimte (motor L6)
Zekering Beschrijving
1 Elektronisch geregelde luchtvering
2) Dimlichten passagierszijde
3) Grootlichten passagierszijde
4 Reserve – aanhangwagen
5 Grootlicht bestuurderzijde
6 Dimlichten bestuurderzijde
7 Ventilator
8 Automatische transmissie
9 Voorruitwissers
10 Controlemodule aandrijfgroep B
11 Mistlichten
12 Remlicht
13 Sigarettenaansteker
14 Ontstekingsspoelen
15 Elektrisch verstelbare pedalen
16 Ontsteking B
18 Airbagsysteem
19 Elektrische rem
20 Koelventilator
21 Claxon
22 Ontsteking E.
23 Elektronische gasklepregeling
24 Set van indicatoren;
Bestuurder informatiecentrum (DIC).
25 Transmissie vergrendeling
26 Motor 1
27 Reserve
28 Controlemodule aandrijfgroep I
29 Zuurstofsensor
30 Klimaatregeling
31 Carrosserieregelaar 1
50 Aanhangwagen draaien passagierszijde
51 Aanhangwagen sturen bestuurderzijde
52 Waarschuwingsindicatoren
53 Controlemodule van de lichten
54 Luchtklep
57 Ontsteking A
J-Case zekering Beschrijving
32 Aanhangwagen
33 Systeem ter voorkoming van wielslip
34 Ontsteking A
35 Licht bestuurderzijde
36 Ventilatormotor
56 Aanhangwagen richtingaanwijzers, remlicht
58 Zijlicht passagierszijde
Relais Beschrijving
37 Voorruitwisser
38 Achterruitwisser
39 Mistlichten
40 Claxon
41 Brandstofpomp
42 Voorruitwisser
43 Grootlicht
44 Klimaatregeling
45 Koelventilator
46 Controlemodule van de lichten
47 Startmotor
49 Elektrisch verstelbare pedalen
55 Luchtklep
59 Dimlicht
60 Ontsteking 1
Diversen Beschrijving
48 Dashboard batterij
Motor V8 Saab 9-7 – zekeringen – motorruimte (motor V8)
Zekering Beschrijving
1 Elektronisch geregelde luchtvering
2) Dimlichten passagierszijde
3) Grootlichten passagierszijde
4 Reserve – aanhangwagen
5 Grootlicht bestuurderzijde
6 Dimlichten bestuurderzijde
7 Ventilator
8 Automatische transmissie
9 Voorruitwissers
10 Controlemodule aandrijfgroep B
11 Mistlichten
12 Remlicht
13 Sigarettenaansteker
14 Ontstekingsspoelen
15 Controlemodule transmissie / behuizing
16 Ontsteking B
18 Airbagsysteem
19 Elektrische rem
20 Koelventilator
21 Claxon
22 Ontsteking E.
23 Elektronische gasklepregeling
24 Set van indicatoren / bestuurder informatiecentrum
25 Transmissie vergrendeling
26 Motor 1
27 Reserve maken
28 Controlemodule aandrijfgroep I
29 Motor controlemodule
30 Klimaatregeling
31 Injectiebank A
50 Aanhangwagen draaien passagierszijde
51 Aanhangwagen sturen bestuurderzijde
52 Waarschuwingsindicatoren
53 Transmissie
54 Zuurstofsensor B
55 Zuurstofsensor B
56 Injectiebank B
57 Controlemodule van de lichten
58 Carrosserieregelaar 1
59 Elektrisch verstelbare pedalen
60 Ontsteking A
J-Case zekering Beschrijving
17 Aanhangwagen richtingaanwijzers, remlicht
32 Aanhangwagen
33 Systeem ter voorkoming van wielslip
34 Ontsteking A
35 Ventilatormotor
36 Licht bestuurderzijde
62 Zijlicht passagierszijde
Relais Beschrijving
37 Voorruitwisser
38 Achterruitwisser
39 Mistlichten
40 Claxon
41 Brandstofpomp
42 Voorruitwisser
43 Grootlicht
44 Klimaatregeling
45 Koelventilator
46 Controlemodule van de lichten
47 Startmotor
49 Elektrisch verstelbare pedalen
60 Aandrijfgroep
61 Dimlicht
64 Ontsteking 1
Diversen Beschrijving
48 Dashboard batterij
Zekeringblok achterbank Het zekeringblok van de achterbank bevindt zich aan de bestuurderszijde van het voertuig, onder de tweede rij stoel.

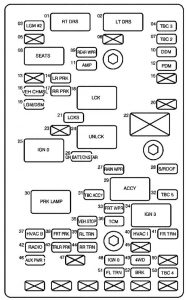

Saab 9-7 – zekeringkast – zekeringblok achterbank
Zekeringen Beschrijving
01 Controlemodule rechterdeur
02 Controlemodule linker deur
03 Module van de achterklep 2
04 Carrosserieregelaar 3
05 Leeg
06 Leeg
07 Carrosserieregelaar 2
08 Elektrische stoelen
09 Achterruitwisser
10 Controlemodule van de bestuurdersdeur
11 Versterker
12 Controlemodule van de passagiersdeur
13 Leeg
14 Achterste positie verlichting links
15 Leeg
16 Remlicht bovenaan in het midden van het voertuig
17 Achterste positie verlichting rechts
18 Deursloten
19 Module van de achterklep;
Module van de bestuurdersstoel.
20 Leeg
21 Deursloten
23 Leeg
24 Ontgrendeling
25 Ontsteking 0
26 Bovenste batterij / OnStar® systeem
27 Rainsense ™ ruitenwissers
28 Zonnescherm
29 Accessoire
30 Positielichten
31 Accessoire voor carrosserieregelaar
32 Carrosserieregelaar 5
33 Voorruitwissers
34 Ontsteking 3
35 Voertuigrem
36 Controlemodule van de transmissie
37 Thermische ventilatie Klimaatregeling B
38 Voorste positie verlichting
39 Achterste richtingaanwijzer links
40 Verwarming, ventilatie, klimaatregeling 1
41 Voorkeursrichtingaanwijzer rechts
42 Radio
43 Camping aanhangwagen
44 Achterste richtingaanwijzer rechts
45 Leeg
46 Hulpkracht 1
47 Leeg
48 Ontsteking 0
49 Niet gebruikt
50 Leeg
51 Voorkeursrichtingaanwijzer links
52 Remmen
53 Carrosserieregelaar 4
