Seat Cordoba (1993-2007) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Seat Cordoba 1993–2007, krijg je informatie over de positie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Seat Cordoba (1993-2002) – schema van de zekeringkast

Productiejaar: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Seat Cordoba (1993-2002) is zekering 22 in de zekeringkast.

Zekeringindeling

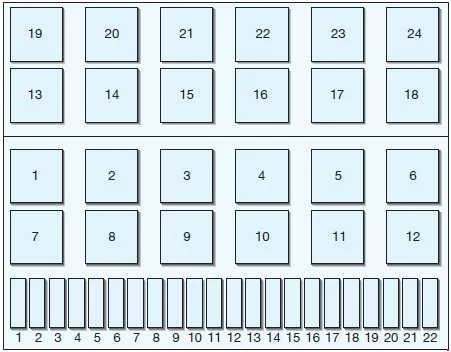

Seat Cordoba - schema van de zekeringkast
Seat Cordoba – schema van de zekeringkast
Nr Amp [A] Beschrijving
1 10 Linker dimlicht en regelaar
2 10 Rechter dimlicht en regelaar
3 10 Kentekenverlichting
4 15 Achterruitwisser
5 15 Ruitensproeier/voorruitwisser
6 20 Versnellingsventilator, airconditioning
7 10 Rechter zij- en achterlicht;

Motorruimteverlichting.
8 10 Linker positie- en achterlicht
9 20 Verwarmde spiegels, achterruit
10 15 Voor- en achtermistlampen
11 10 Linker grootlicht;

Noodverlichting.
12 10 Rechter grootlicht
13 10 Toeter
14 10 Achteruitrijlichten;

Verwarmde stoelen.
15 10 Motoruitrusting
16 15 Instrumentenpaneel;

Klok;

Interieurverlichting;

Signaallichten.
17 10 Indicatoren
18 20 Brandstofpomp;

Lambdasensor;

Injectoren.
19 30 Koelventilator
20 10 Remlichten
21 15 Centrale vergrendeling;

Kofferbakverlichting;

Radio.
22 10 Sigarettenaansteker
Relais
1 –
2 Relais voor ruitensproeier/achterruitwisser
3 Voedingsrelais
4 Contactrelais “X”
5 –
6 Relais voor noodverlichting
7 Relais voor koplampen
8 Tijdrelais voor ruitensproeier/

voorruitwisser.
9 Noodtoeter relais wordt ingeschakeld
10 Relais voor mistlampen

of verbindingsbrug.
11 Toeter relais met twee tonen

of verbindingsbrug.
12 Brandstofpomp of gloeirelais
13 * –
14 * Centrale vergrendeling met afstandsbediening (160) of

2e snelheid ventilator relais (80)
15 * Inlaatrelais (1)
16 * Elektrische ventilator 2e snelheid
15 Elektronisch relais van de aansluitdoos voor

Dieselmotorcontrole (144), turbodiesel (166)
16
17 * Gloeirelais dieselmotor

of ABS relais (178)
18 * ABS relais (178) of relais voor

modellen met dubbele koplamp (145)/(200).
19 * Centrale vergrendeling met afstandsbediening (160)
20 * Zekering voor elektrische ramen (53)
21 * Motor relais (31) / 2e snelheid

elektrische ventilator (53)
22 * Automatische transmissie relais (150)
23 * Gloeirelais diesel

of ABS zekering
24 * EDS relais (79) of relais

automatische transmissie (150)
* – deze relaisposities kunnen variëren
Leggere  Seat Ibiza 3 (6L) (2002-2009) - batterij

Seat Cordoba (2005) – schema van de zekeringkast

Productiejaar: 2005.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Seat Cordoba (2005) is zekering 49 in de zekeringkast.

Zekeringkast

De zekeringen bevinden zich aan de linkerkant van het dashboard achter het deksel.

Nr Beschrijving Amp [A]
1 – –
2 ABS/ESP 10
3 – –
4 Remlicht;

Koppeling.

 5
5 Motorcontroller (benzine) 5
6 Rechter dimlicht 5
7 Linker dimlicht 5
8 Verwarming spiegelcontrole 5
9 Lambdasensor 10
10 Signaal “S”;

Radio controle.

 5
11 – –
12 Verstelbare koplampen 5
13 Olie niveau- en druk sensor 5
14 Aanvullende motorverwarming;

Oliepomp.

 10
15 Automatische transmissiecontrole 10
16 Verwarmde stoelen 15
17 Motorcontroller 5
18 Dashboard;

Verwarming en ventilatie;

Navigatie;

Verstelbare koplampen;

Elektrische spiegel.

 10
19 Achteruitrijlicht 15
20 Ruitensproeier voorruit 10
21 Rechter grootlicht 10
22 Linker grootlicht 10
23 Kentekenverlichting;

Zijlicht indicatie.

 5
24 Voorruitwisser 10
25 Spuitmondjes (benzine) 10
26 Remlichtschakelaar;

ESP.

 10
27 Dashboard;

Diagnose.

 5
28 Controle:

verlichting handschoenenvak,

verlichting kofferbak,

verlichting interieur van het schuifdak.

 10
29 Climatronic 5
30 – –
31 Elektrisch raam – links 25
32 Controle centrale vergrendeling 15
33 Toeter met autonome voeding 15
34 Huidige voeding 15
35 Openen schuifdak 20
36 Verwarming;

Motorventilatie met elektrische ventilator.

 25
37 Ruitensproeier (koplampen) 20
38 Mistlampen;

Achter mistlampen.

 15
39 Motorcontrole benzine 15
40 Motorcontrole diesel 20
41 Brandstofniveau indicator 15
42 Ontstekingstransformator 15
43 Rechter dimlicht 15
44 Elektrisch raam – achter links 25
45 Elektrisch raam voor rechts 25
46 Controle voorruitwisser 20
47 Controle verwarming achterruit 20
48 Controle richtingaanwijzers 15
49 Sigarettenaansteker 15
50 Regen sensor;

Centrale vergrendeling.

 20
51 Radio/CD/GPS 20
52 Toeter 20
53 Linker dimlicht 15
54 Elektrisch raam achter rechts 25
1) Het signaal “S” is een systeem dat de vergrendeling van het stuur en de ontsteking omvat.

Na het uitschakelen van de ontsteking en zonder de sleutel uit het contact te verwijderen
Leggere  Seat Leon (2005-2021) – zekeringdoos

Zekeringkast in de motorruimte bij de accu

Metalen zekeringen

Nr Beschrijving Amp [A]
1 Alternator;

Ontsteking.

 175
2 Voedingspotentiaal distributie naar de passagiersruimte. 110
3 Servostuurpomp 50
4 SLP (benzine);

Voorverwarming van gloeien (diesel).

 50
5 Elektrische verwarming;

Airconditioning ventilator.

 40
6 ABS controle 40

Niet-metalen zekeringen

Nr Beschrijving Amp [A]
7 ABS controle 25
8 Elektrische verwarming;

Airconditioning ventilator.

 30
9 – –
10 Bedrading controle 5
11 Airconditioning ventilator 5
12 – –
13 Automatische transmissie Jatco controle. 5
14 – –
15 – –
16 – –

Seat Cordoba (2006-2007) – schema van de zekeringkast

Productiejaar: 2006, 2007.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Seat Cordoba (2006-2007) is zekering 49 in de zekeringkast

Zekeringkast

De zekeringen bevinden zich aan de linkerkant van het dashboard achter het deksel.

Nr Beschrijving Amp [A]
1 Secundaire waterpomp 1.8 20 VT (T16) 15
2 ABS/ESP 10
3 Leeg
4 Remlicht;

Koppeling schakelaar;

Relais spoelen.

 5
5 Motorcontroller (benzine) 5
6 Rechter zijlicht 5
7 Linker zijlicht 5
8 Verwarming spiegelcontrole 5
9 Lambdasensor 10
10 Signaal “S” a). Radio eenheid 5
11 Elektrische voeding van de spiegel 5
12 Hoogteverstelling koplampen 5
13 Druk/niveau olie sensor 5
14 Aanvullende verwarming motor;

Brandstofpomp.

 10
15 Automatische transmissiecontrole 10
16 Verwarmde stoelen 15
17 Motorcontroller 5
18 Dashboard;

Verwarming en ventilatie;

Navigatie;

Hoogteverstelling koplampen;

Elektrische spiegel.

 10
19 Achteruitrijlicht 15
20 Ruitensproeier voorruit 10
21 Rechter grootlicht 10
22 Linker grootlicht 10
23 Kentekenverlichting;

Indicator zijlicht.

 5
24 Achterruitwisser 10
25 Injectoren (brandstof) 10
26 Remlichtschakelaar;

ESP (stuurhoek sensor).

 10
27 Dashboard;

Diagnose.

 5
28 Verlichting handschoenenvak;

Verlichting kofferbak;

Interieurverlichting.

 10
29 Climatronic 5
30 Centrale vergrendeling voeding 5
31 Controle elektrisch raam links 25
32 Leeg
33 Toeter met autonome voeding 15
34 Motorcontroller 15
35 Schuifdak 20
36 Verwarming/ventilator motor 25
37 Ruitensproeier koplampen 20
38 Voor- en achter mistlampen 15
39 Motorcontroller (benzine) 15
40 Motorcontroller diesel + SDI brandstofpomp 30
41 Brandstofniveau indicator 15
42 Ontstekingstransformator + T70 motorcontroller 15
43 Dimlichten (rechterzijde) 15
44 Controle elektrisch raam achter links 25
45 Controle elektrisch raam voor rechts 25
46 Achterruitwisser 20
47 Verwarmde voorruit 20
48 Indicator eenheid 15
49 Sigarettenaansteker 15
50 Vergrendelingsunit 20
51 Radio/CD/GPS/telefoon 20
52 Toeter 20
53 Dimlichten (linkerzijde) 15
54 Controle elektrisch raam achter rechts 25
a) Het signaal “S” is een systeem dat de startmotor en de

stuurvergrendeling omvat en maakt het mogelijk,

na het uitschakelen van de ontsteking en

zonder de sleutel uit het stuur en de ontsteking te verwijderen.
Leggere  Seat Toledo I (1991-1999) - zekeringdoos

Zekeringen onder het stuur in de relaishouder

PTC zekeringen

Nr Beschrijving Amp [A]
1 PTC (aanvullende elektrische verwarming

door middel van lucht).

 40
2 PTC (aanvullende elektrische verwarming

door middel van lucht).

 40
3 PTC (aanvullende elektrische verwarming

door middel van lucht).

 40

Metalen zekeringen

Nr Beschrijving Amp [A]
1 Alternator;

Startmotor.

 175
2 Voedingsdistributie spanningsverdeler

binnen het voertuig.

 110
3 Servostuurpomp. 50
4 Verwarming gloeikaars

(diesel).

 50
5 Elektrische verwarming;

airconditioning ventilator.

 40
6 ABS unit 40

Niet-metalen zekeringen

Nr Beschrijving Amp [A]
7 ABS unit 25
8 Elektrische verwarming;

airconditioning ventilator.

 30
9 ABS unit 10
10 Bedrading controle 5
11 Klima ventilator 5
12 Leeg
13 Jatco automatische transmissie unit. 5
14 Leeg
15 Leeg
16 Leeg
