Seat Toledo II (1999-2004) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Seat Toledo II 1999–2004, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Schema van zekeringen en relais – Seat Toledo II

Betreft voertuigen geproduceerd in de jaren:

1999, 2000, 2001, 2002, 2003, 2004.

Zekeringblok dashboard

Seat Toledo II (1999-2004) - zekeringkast
Nummer
 Ampère
 Beschrijving
1 5 Z4 – Verwarmd buitenspiegel aan bestuurderszijde (modellen zonder elektrische raamregelaar);
Z5 – Verwarmd buitenspiegel aan passagierszijde voor (modellen zonder elektrische raamregelaar);
Z20 – Linker element van de verwarmingsstroom van de sproeiers;
Z21 – Rechter element van de verwarmingsstroom van de sproeiers.
2 5 E3 – Noodverlichtingsschakelaar;
J1 – Richtingaanwijzer relais;M5 – Lampje van de linker voor richtingaanwijzer;
M6 – Lampje van de linker achter richtingaanwijzer;
M7 – Lampje van de rechter voor richtingaanwijzer;
M8 – Lampje van de rechter achter richtingaanwijzer;
J567 – Controlelampje linker afvoer;
J568 – Controlelampje afvoer met regeling van de rechter koplamp.
3 5 J5 – Mistlamp relais;
E20 – Schakelaars en regelaar van de instrumentenverlichting.
4 5 X – Verlichting van het kenteken
5 7,5 E45 – Cruise control schakelaar;
E221 – Controle-eenheid in het stuur;
E227 – Cruise control (CCS) SET knop;
G65 – Druk sensor (airconditioningsysteem);
J131 – Controle-eenheid van de verwarmde bestuurdersstoel;
J132 – Controle-eenheid van de verwarmde passagiersstoel voor;
J245 – Controle-eenheid van het schuifdak (modellen zonder centrale vergrendeling);
J255 – Climatronic;
G266 – Niveau- en temperatuursensor van de olie;
J293 – Controle-eenheid van de radiatorventilator, multifunctioneel stuur;
J393 – Comfort systeem (E231 – Knop voor verwarming van de buitenspiegels);
J453 – Multifunctionele controle-eenheid van het stuur;
J446 – Controle-eenheid van de parkeersensor;
J503 – Controle-eenheid met display voor het radio- en navigatiesysteem;
N147 – 2-weg klep voor de afsluitklep van de koelvloeistof (boven F269 – schakelaar van de temperatuurklep positie);
V154 – Motor van de regeling van de verse/recirculerende luchtklep.
6 5

5

 Tot april 2001:
J379 – Centrale vergrendeling en alarmsysteem;
vanaf september 2002:
J651 – Afsluitklep relais 1 (motorcode BEH).
7 10 K142 – Waarschuwingslampje van de positie van de versnellingspook P/N;
M16 – Linker achteruitrijlamp;
M17 – Rechter achteruitrijlamp.
8 5 J412 – Controle-eenheid van de elektronica voor de mobiele telefoon
9 5 E256 – TCS en ESP knop;
G85 – Hoek van de stuurhoek zender;J104 – ABS/EDL/ASR/ESP centrale.
10 15
510		 tot oktober 2001:
Motorbeheer: benzine;
Motorbeheer: diesel;
vanaf november 2001:
R – Radio (contact S);
J285 – Display in het dashboardpaneel;
J503 – Controle-eenheid met display voor radio en navigatie;
11 5 J285 – Controle-eenheid met display in het dashboardpaneel;
N110 – Elektromagneet voor vergrendeling van de selectieschakelaar.
12 7,5 J412 – Controle-eenheid van de elektronica voor de mobiele telefoon;
G273 – Interne bewakingssensor;
G274 – Interne bewakingszender;
T16 – 16-pins connector, (in het centrale dashboardpaneel, zelfdiagnose verbinding);
W11 – Achterlezen lampje links (modellen met intern scherm);
W12 – Achterlezen lampje rechts (modellen met intern scherm).
13 10 F – Remlichtschakelaar;
M9 – Linker remlamp;
J…..-.Motorverzameling;
J104 – ABS/EDL/ASR/ESP controle-eenheid;
M9 – Linker remlamp;
M10 – Rechter remlamp;
M21 – Linker remlamp en achterlicht;
M25 – Hoog niveau lamp.
14 10 J393 – Centrale controle-eenheid van het comfortsysteem (modellen zonder centrale vergrendeling);
J546 – Modellen met afstandsbediening van de achterklep;
zonder centrale vergrendeling:
M27 – Waarschuwingslampje van de linker deur;
M28 – Waarschuwingslampje van de rechter deur;
W – Voorkamerverlichting;
W3 – Bagageruimverlichting;
W11 – Achterlezen lampje links;
W12- Achterlezen lampje rechts;
W14 – Verlichte achteruitkijkspiegel (passagierszijde);
W18 – Linker bagageruimverlichting;
W19 – Leeslampje/bestuurderszijde;
W20 – Verlichte achteruitkijkspiegel (bestuurderszijde).
15 5 G85 – Hoek van de stuurhoek zender;

J217 – Controle-eenheid van de automatische transmissie;
J285 – Controle-eenheid met display in het dashboardpaneel.
16 10 J255 – Climatronic;
J293 – Controle-eenheid van de radiatorventilator.
17 – –
18 10 J285 – Controle-eenheid met display in het dashboardpaneel;
L2 – Rechter lamp met dubbele filament;
M32 – Rechter grootlicht lamp.
19 10 L1 – Linker lamp met dubbele filament;
M30 – Linker hoofdlicht lamp.
20 1 E102 – Regelaar van de lichtstroom;

J427 – Starter van de rechter koplamp met ontlading;
J568 – Controle-eenheid van de ontladingslampen met regeling van de lichtstroom rechts;
L2 – Rechter lamp met dubbele filament;
M31 – Rechter dimlicht lamp;
V48 – Motor van de regeling van de linker koplamp;
V49 – Motor van de regeling van de rechter koplamp.
21 15 L1 – Linker lamp met dubbele filament;
M29 – Linker dimlicht lamp;
J426 – Starter van de linker koplamp voor ontladingslicht;
J567 – Controle-eenheid van de ontladingslampen met regeling van de lichtstroom van de linker koplamp.
22 5 J285 – Controle-eenheid met display in het dashboardpaneel;
M3 – Lamp aan de rechterzijde.
23 5 J285 – Controle-eenheid met display in het dashboardpaneel;
M1 – Lamp aan de linkerzijde.
24 20 E22 – Schakelaar van de intermittent ruitenwisser, motor van de voorruitwisser;
J31 – Relais van de automatische intermittent ruitenwisser en de ruitensproeier;
V – Motor van de voorruitwisser;V59 – Pomp van de voor- en achterruitensproeier.
25 20 E9 – Schakelaar van de verse lucht ventilator;
E35 – Schakelaar van het airconditioningsysteem;
N24 – Serie weerstand van de verse lucht ventilator met oververhittingszekering;
V2 – Verse lucht ventilator;
J293 – Controle-eenheid van de radiatorventilator;
J255 – Climatronic;
J… – Motorcontrollers.
26 25 Z1 – Verwarming van de achterruit
27 15 tot november 2005:
V12 – Motor van de achterruitenwisser;
vanaf december 2005:
U1 – Aansteker;
U5 – 12 V aansluiting, aan de linkerzijde in de kofferbak.
28 15 G6 – Brandstofpomp (voedingspomp)
29 15
2010		 Benzine (niet voor motorcode BDE)
Motorbeheer: Motorcode BDE Motorbeheer: Diesel
30 20 J245 – Controle-eenheid van de regeling van het schuifdak;
V1 – Motor van het schuifdak.
31 20

5

 J217 – Controle-eenheid van de automatische transmissie;
F125 – Multifunctionele schakelaar;
J542 – Controle-eenheid van de remservo;J492 – Controle-eenheid van de vierwielaandrijving (4 bewegingen);
32 10
30		 Injectoren: Benzine;
Motorbeheer: Diesel.
33 20 J31 – Relais van de automatische ruitenwisser en het wassen;
V11 – Pomp van het koplampwas systeem.
34 10 Motorbeheer
35 30 U10 – Aansluiting voor aanhangwagen;
tot november 2005:
Aansluiting U5-12 V, aan de linkerzijde in de kofferbak.
36 15 J5 – Relais van de mistlampen;

L22 – Linker mistlamp;
L23 – Rechter mistlamp;
L46 – Linker achter mistlamp;
J285 – Controle-eenheid met display in het dashboardpaneel.
37 15
510		 tot oktober 2001:
J285 – Controle-eenheid met display in het dashboardpaneel;
J503 – Controle-eenheid met display voor het radio- en navigatiesysteem;
R – Radio, contact S;
vanaf november 2001:
Motorbeheer: benzine;
Motorbeheer: diesel.
38 15 E204 – Afstandsbediening van de tankdop;
J379 – Centrale van de centrale vergrendeling en het alarmsysteem;
J386 – Centrale van de bestuurdersdeur;
J387 – Centrale van de voorpassagiersdeuren;
J388 – Centrale van de linker achterdeur;
J389 – Centrale van de rechter achterdeur;
J398 – Achter relais voor afstandsbediening van de klep;
V155- Motor van de vergrendeling van de tankdop.
39 15 E3 – Noodverlichtingsschakelaar;
J1 – Richtingaanwijzer relais;J567 – Controle-eenheid van de ontladingslampen met regeling van de lichtstroom van de rechter koplamp;
J568 – Controle-eenheid van de ontladingslampen met regeling van de lichtstroom van de rechter koplamp;
M5 – Lampje van de linker voor richtingaanwijzer;
M6 – Lampje van de linker achter richtingaanwijzer;
M7 – Lampje van de rechter voor richtingaanwijzer;
M8 – Lampje van de rechter achter richtingaanwijzer.
40 20 H1 – Toeter met twee tonen
41 15 U1- Aansteker (tot november 2005)
42 25 R – Radio;
R12 – Versterker;
J503 – Controle-eenheid met display voor radio en navigatiesysteem;
J415 – Tuner van het navigatiesysteem voor TV;
J559 – Controle-eenheid van het verkeersinformatie systeem.
43 10 Motorbeheer
44 15 J131 – Controle-eenheid van de verwarmde bestuurdersstoel;

J132 – Controle-eenheid van de verwarmde passagiersstoel voor.
Leggere  Seat Altea XL (2006-2009) – zekeringdoos

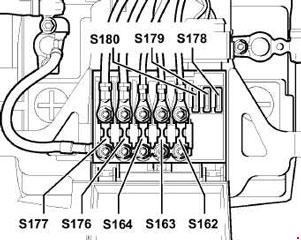

Locatie van de zekeringen in de zekeringhouder/batterij

Tot augustus 2000

Seat Toledo II (1999-2004) - zekeringkast

Vanaf september 2000

Seat Toledo II (1999-2004) - zekeringkast
Nummer
 Ampère [A]
 Beschrijving
S162 50 Verwarming van de verwarmde pinnen
S163 50 Motorbeheer
S164 40 Radiator ventilator
S176 110 Interieur
S177 110
150		 Generator (90 A)
Generator (120 A)
S178 30 ABS (pomp)
S179 30 ABS
S180 30 Radiator ventilator



Locatie van de relais en zekeringen

Seat Toledo II (1999-2004) - zekeringkast
Posities van de zekeringen op de relaiskaart
A – Zekering van de stoelregelaar
b – Zekeringen voor V192 – Vacuümpomp voor remmen (vanaf mei 2002)
C – Zekering van de raamregelaar, centrale vergrendeling en verwarmde buitenspiegel (alleen modellen met comfortsysteem en raamregelaar)
Posities van de relais op de relaiskaart
1 J4 – Relais van de toeter met twee tonen (53)
2 J59 – Ontlading relais contact X (18) J59 – Ontlading relais contact X (100)
3 Leeg
4 J17 – Relais van de brandstofpomp (409) J52 – Relais van de bougies (103)
V/VI J31 – Relais van de automatische ruitenwisser en het wassen, zonder koplampwas systeem (377), -met koplampwas systeem (389), -met regensensor (192)
Posities van de relais op de aanvullende relaishouder met 13 posities boven de relaiskaart, voertuigen met links stuur
1 Leeg
2 J398 – Relais voor afstandsbediening van de achterklep (79)
J546 – Controle-eenheid voor afstandsbediening van de achterklep (407)
3 Leeg
4 J5 – Relais van de mistlampen (53)
5 J453 – Multifunctionele controle-eenheid van het stuur (450)
6 J453 – Multifunctionele controle-eenheid van het stuur (450)
7 J508 – Relais van de remlichtdimming (206)
8 J99 – Relais van de verwarmde buitenspiegel (53)
J541 – Relais van de afsluitklep van de koelvloeistof (53)
9 J17 – Relais van de brandstofpomp, diesel vierwiel, (53)
10 J17 – Relais van de brandstofpomp (voedingspomp) (167)
11 J226 – Blokkering van de startmotor en relais van de achteruitrijlamp (175)
12 J317 – Relais van de voedingsspanning van terminal 30 (109)
13 J151 – Relais van het continue koelcircuit (53)
Posities van de zekeringen op de aanvullende zekeringhouder met 13 posities, voertuigen met links stuur:
D – Leeg
E – Leeg
F 15A S30 – Enkele zekering van de achterruitenwisser (vanaf december 2005),
S144 – Zekering van de centrale vergrendeling van het alarmsysteem (ATA indicator)
G 15A S111 – Zekering van het alarmsysteem (ATA toeter)

1 J453 – Multifunctionele controle-eenheid van het stuur (450)
2 J453 – Multifunctionele controle-eenheid van het stuur (450)
3 J5 – Relais van de mistlampen (53)
4 Leeg
5 J398 – Relais voor afstandsbediening van de achterklep (79)
J546 – Controle-eenheid voor afstandsbediening van de achterklep (407)
6 Leeg
7 J151 – Relais van het continue koelcircuit (53)
8 J317 – Relais van de voedingsspanning van terminal 30 (109)
9 J226 – Blokkering van de startmotor en relais van de achteruitrijlamp (175)
10 J17 – Relais van de brandstofpomp (voedingspomp) (167)
11 J17 – Relais van de brandstofpomp, diesel vierwiel, (53)
12 J99 – Relais van de verwarmde buitenspiegel (53)
J541 – Relais van de afsluitklep van de koelvloeistof (53)
J193 – Relais van de aansteker (53)
13 J508 – Relais van de remlichtdimming (206)

D 15A S144 – Zekering van de centrale vergrendeling van het alarmsysteem (ATA indicator)
E 15A S111 – Zekering van het alarmsysteem (ATA toeter)
S30 – Enkele zekering van de achterruitenwisser (vanaf december 2005)
F – Leeg
G – Leeg
Leggere  Seat MO 125 eScooter – zekeringdoos

Post correlati:

  1. Seat Leon (2005-2021) – zekeringdoos
  2. Seat Ibiza I (021A) (1984-1993) – batterij
  3. Seat Ibiza II (6K2) (1999-2002) – batterij
  4. Seat Toledo IV (sinds 2012) – batterij
  5. Seat Leon III (vanaf 2012) – batterij
  6. SEAT Leon 5F (2013-2019) – zekeringdoos
  7. Seat MO 125 eScooter – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
