De zekeringen bevinden zich onder het stuur, onder het dashboard.
Nummer
Beschrijving
1
Klimaatregeling;
Diagnoseconnector.
2
Hoek van de koplampen afstelling;
Parkeerhulp;
Elektrische afstelling van de buitenspiegels.
3
Automatische transmissie;
Motorbesturingseenheid;
Servostuur;
Hevel onder het stuur;
Instrumentenpaneel.
4
Airbag
5
Achteruitrij verlichting
6
Achterruitwisser;
Voorruit sproeier.
7
Dimlicht – linkerzijde
8
Dimlicht – rechterzijde
9
Niet toegewezen
10
Verwarming van de buitenspiegels
11
Niet toegewezen
12
Verlichting van het voertuig
13
Verlichting van het voertuig
14
Verlichting van het voertuig
15
Voertuig met START-STOP systeem:
Radio;
Voertuig zonder START-STOP systeem:
Centrale besturingseenheid, verwarming, automatische transmissie, verlichting schakelaar, nummerplaat verlichting.
16
Verlichting van het voertuig
17
Achterruitwisser
18
Panoramadak
19
Centrale vergrendeling
In dit artikel vind je de schema’s van de zekeringkast van de Seat Mii 2011–2019, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Schema van de zekeringen en relais – Seat Mii
Betreft voertuigen geproduceerd in de jaren:
2011.
Zekeringkleur
Ampère [A]
paars
3
lichtbruin
5
bruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
Zekeringkast in het interieur
De zekeringen bevinden zich onder het stuur, onder het dashboard.
Nummer
Beschrijving
1
Telefoon;
Radiator ventilator;
Instrumentenpaneel;
Motorbesturingseenheid.
2
Diagnosepoort;
Airco compressor;
Paneel met knoppen;
Airconditioning besturingseenheid.
3
Koppeling pedaal schakelaar;
Rempedaal schakelaar.
4
Verlichting schakelaar;
Nummerplaat verlichting.
5
Hevel onder het stuur;
Centrale besturingseenheid.
6
Koplampen bundel afstelling;
Buitenspiegels afstelling.
7-8
Automatische transmissie
9
Airbag;
Paneel met knoppen.
10
Parkeerhulp
11
Koplampen
12
Achteruitrij verlichting
13
Koplampen
14
Achterruitwisser
15
Verlichting schakelaar
16
Servostuur
17
Voorruitwissers
18
Achteruitrij licht schakelaar
19
Injectoren;
Koelvloeistofpomp.
20
ABS/ESP
21
Positielichten
22
Dagrijverlichting
23
Koplampen
24
Koplampen richtingaanwijzers
25
Wisser en sproeisysteem voor de voorruit
26
Niet toegewezen
27
Interieurverlichting
28
Diagnoseconnector
29
Centrale besturingseenheid
30
Verwarming van de buitenspiegels
31
Radiator ventilator, lambda sonde
32
Knipperlicht;
Remlicht;
Dagrijverlichting;
Achterlicht.
33
Hoofd bundel
34
Hoofd bundel
35
Brandstofpomp
36
Aansteekapparaat;
Bij de 12 V.
37
Verwarming en airconditioning ventilator
38
Radio
39
Panoramadak;
Claxon.
40
Motorbesturingseenheid
41
Centrale vergrendeling
42
Ontstekingsmodule
43
Zitverwarmers
44
Brandstofpomp
45
Verlichting schakelaar
46
Verwarming van de achterruit
47
Elektrische ramen
48
Claxon
49
Wissers
50
Mistlichten, koplamp
51
Elektrische ramen
Zekeringkast in de motorruimte
De zekeringen bevinden zich onder het deksel naast de accu van het voertuig.
Nummer
Beschrijving
S1
ABS/ESP
S2
Radiator ventilator
S3
Radiator ventilator controller;
Ontsteking.
S4
ABS/ESP
S5
Centrale besturingseenheid;
Batterij datamodule.
S6
Ontstekingssleutel, startmotor

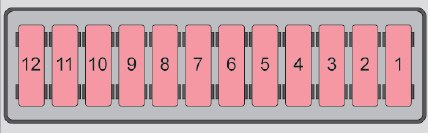

Zekeringen in het dashboard
In voertuigen met een START-STOP systeem bevinden de zekeringen zich aan de linkerkant van het dashboard achter het deksel.
Nummer
Beschrijving
1
ABS/ESP
2
Instrumentenpaneel
3
Radio, diagnose
4
DC-DC spanningsomvormer;
Startmotor relais;
Paneel met knoppen.
5
Niet toegewezen
6
Niet toegewezen
7
Niet toegewezen
8
Niet toegewezen
9
Koplampen
10
Koplampen
11
Startmotor
12
DC-DC spanningsomvormer;
Schema van de zekeringen en relais – Seat Mii
Betreft voertuigen geproduceerd in de jaren:
2012.
Zekeringkleur
Ampère [A]
paars
3
lichtbruin
5
bruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
Zekeringkast in het interieur
De zekeringen bevinden zich onder het stuur, onder het dashboard.
Nummer
Beschrijving
1
Telefoon;
Radiator ventilator;
Instrumentenpaneel;
Motorbesturingseenheid.
2
Diagnosepoort;
Airco compressor.
3
Koppeling pedaal schakelaar;
Rempedaal schakelaar.
4
Dagrijverlichting
5
Schakelaar bundel
6
Koplampen bundel afstelling;
Buitenspiegel afstelling.
7
Niet toegewezen
8
Niet toegewezen
9
Parkeerhulp
11
Dimlichten
12
Achteruitrij verlichting
13
Dimlichten
14
Achterruitwisser
15
Verlichting schakelaar
16
Servostuur
17
Voorruitwissers
18
Achteruitrij licht schakelaar
19
Injectoren, waterpomp
20
ABS/ESP;
Schakelaar bundel.
21
Verlichting schakelaar;
Nummerplaat verlichting.
22
Dagrijverlichting
23
Verlichting schakelaar
24
Schakelaar bundel
25
Schakelaar bundel
26
Schakelaar bundel
27
Interieurverlichting
28
Diagnoseconnector
29
Centrale besturingseenheid van het voertuig
30
Verwarming van de buitenspiegels
31
Verwarming en airconditioning ventilator;
Regelklep;
Lambda sonde.
32
Richtingaanwijzers;
Remlicht.
33
Hoofdbundel
34
Hoofdbundel
35
Brandstofpomp
36
Aansteekapparaat;
Bij de 12 V.
37
Verwarming en airconditioning ventilator
38
Radio
39
Panoramadak;
Claxon.
40
Motorbesturingseenheid
41
Centrale vergrendeling
42
Ontstekingsmodule
43
Zitverwarmers
44
Brandstofpomp
45
Verlichting schakelaar
46
Verwarming van de achterruit
47
Elektrische ramen – rechts
48
Claxon
49
Achterruitwisser
50
Mistlichten
51
Elektrische ramen – links
Zekeringkast in de motorruimte
De zekeringen bevinden zich onder het deksel naast de accu van het voertuig.
Nummer
Beschrijving
51
ABS/ESP
52
Radiator ventilator
53
Batterijbeheer;
Radiator ventilator controller.
54
ABS/ESP
55
Voertuig spanningsbeheer
56
Ontstekingssleutel;
Startmotor relais.
Zekeringen in het dashboard
In voertuigen met een START-STOP systeem bevinden de zekeringen zich aan de linkerkant van het dashboard achter het deksel.
Nummer
Beschrijving
1
ABS/ESP
2
Instrumentenpaneel
3
Radio;
Diagnose.
4
DC-DC spanningsomvormer;
Startmotor relais;
Paneel met knoppen.
5
Niet toegewezen
6
Relais voor de ventilator voor de koeling
7
Besturingseenheid van het aircosysteem
8
Niet toegewezen
9
Rechter verlichting
10
Linker verlichting
11
Startmotor
12
DC-DC spanningsomvormer;
ABS;
Instrumentenpaneel;
Radio.
Schema van de zekeringen en relais – Seat Mii
Betreft voertuigen geproduceerd in de jaren:
2013.
Zekering 36 in de zekeringkast onder het dashboard is verantwoordelijk voor de sigarettenaansteker (voedingsaansluitingen) in de Skoda Citigo.
Zekeringkleur
Ampère [A]
paars
3
lichtbruin
5
bruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
Zekeringkast in het interieur
De zekeringen bevinden zich onder het stuur, onder het dashboard.
Nummer
Beschrijving
1
Telefoon;
Radiator ventilator;
Instrumentenpaneel;
Motorbesturingseenheid.
2
Diagnosepoort;
Airco compressor.
3
Koppeling pedaal schakelaar;
Rempedaal schakelaar.
4
Dagrijverlichting
5
Schakelaar bundel
6
Koplampen bundel afstelling;
Buitenspiegel afstelling.
7
Niet toegewezen
8
Niet toegewezen
9
Parkeerhulp
11
Dimlichten
12
Achteruitrij verlichting
13
Dimlichten
14
Achterruitwisser
15
Verlichting schakelaar
16
Servostuur
17
Voorruitwissers
18
Achteruitrij licht schakelaar
19
Injectoren, waterpomp
20
ABS/ESP;
Schakelaar bundel.
21
Verlichting schakelaar;
Nummerplaat verlichting.
22
Dagrijverlichting
23
Verlichting schakelaar
24
Schakelaar bundel
25
Schakelaar bundel
26
Schakelaar bundel
27
Interieurverlichting
28
Diagnoseconnector
29
Centrale besturingseenheid van het voertuig
30
Verwarming van de buitenspiegels
31
Verwarming en airconditioning ventilator;
Regelklep;
Lambda sonde.
32
Richtingaanwijzers;
Remlicht.
33
Hoofdbundel
34
Hoofdbundel
35
Brandstofpomp
36
Aansteekapparaat;
Bij de 12 V.
37
Verwarming en airconditioning ventilator
38
Radio
39
Panoramadak;
Claxon.
40
Motorbesturingseenheid
41
Centrale vergrendeling
42
Ontstekingsmodule
43
Zitverwarmers
44
Brandstofpomp
45
Verlichting schakelaar
46
Verwarming van de achterruit
47
Elektrische ramen – rechts
48
Claxon
49
Achterruitwisser
50
Mistlichten
51
Elektrische ramen – links

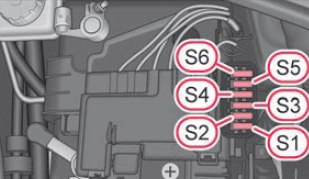

Zekeringkast in de motorruimte
De zekeringen bevinden zich onder het deksel naast de accu van het voertuig.
Nummer
Beschrijving
S1
ABS/ESP
S2
Radiator ventilator
S3
Batterijbeheer;
Radiator ventilator controller.
S4
ABS/ESP
S5
Voertuig spanningsbeheer
S6
Ontstekingssleutel;
Startmotor.
Zekeringen in het dashboard
In voertuigen met een START-STOP systeem bevinden de zekeringen zich aan de linkerkant van het dashboard achter het deksel.
Nummer
Beschrijving
1
ABS/ESP
2
Instrumentenpaneel
3
Radio;
Diagnose.
4
DC-DC spanningsomvormer;
Startmotor relais;
Paneel met knoppen.
5
Niet toegewezen
6
Relais voor de ventilator voor de koeling
7
Besturingseenheid van het aircosysteem
8
Niet toegewezen
9
Rechter verlichting
10
Linker verlichting
11
Startmotor
12
DC-DC spanningsomvormer;
ABS;
Instrumentenpaneel;
Radio.
Schema van de zekeringen en relais – Seat Mii
Betreft voertuigen geproduceerd in de jaren:
2014.
Zekering 36 in de zekeringkast onder het dashboard is verantwoordelijk voor de sigarettenaansteker (voedingsaansluitingen) in de Skoda Citigo.
Zekeringkleur
Ampère [A]
paars
3
lichtbruin
5
bruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40

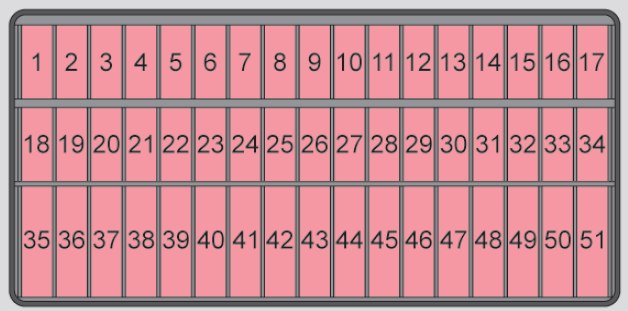

Zekeringkast in het interieur
De zekeringen bevinden zich onder het stuur, onder het dashboard.
Nummer
Beschrijving
1
Telefoon;
Radiator ventilator;
Instrumentenpaneel;
Motorbesturingseenheid.
2
Diagnosepoort;
Airco compressor;
Bedieningsknop;
Airconditioning besturingseenheid.
3
Koppeling pedaal schakelaar;
Rempedaal schakelaar.
4
Verlichting schakelaar;
Nummerplaat verlichting.
5
Hevel onder het stuur;
Centrale besturingseenheid.
6
Koplampen bundel afstelling;
Buitenspiegel afstelling.
7
Automatische transmissie
8
Automatische transmissie
9
Airbag;
Bedieningsknop.
10
Parkeerhulp
11
Koplampen
12
Achteruitrij verlichting
13
Koplampen
14
Achterruitwisser
15
Verlichting schakelaar
16
Hulp bij het sturen
17
Voorruitwissers
18
Achteruitrij licht schakelaar
19
Injectoren;
Koelvloeistofpomp.
20
ABS/ESP;
Schakelaar bundel.
21
Verlichting schakelaar;
Nummerplaat verlichting.
22
Dagrijverlichting
23
Verlichting schakelaar
24
Schakelaar bundel
25
Schakelaar bundel
26
Schakelaar bundel
27
Interieurverlichting
28
Diagnoseconnector
29
Centrale besturingseenheid van het voertuig
30
Verwarming van de buitenspiegels
31
Verwarming en airconditioning ventilator;
Regelklep;
Lambda sonde.
32
Richtingaanwijzers;
Remlicht.
33
Hoofdbundel
34
Instrumentenpaneel;
Dimlichten.
35
Niet toegewezen
36
Aansteekapparaat;
Bij de 12 V.
37
Verwarming en airconditioning ventilator
38
Radio
39
Panoramadak;
Claxon.
40
Motorbesturingseenheid
41
Centrale vergrendeling
42
Ontstekingsmodule
43
Zitverwarmers
44
Brandstofpomp
45
Verlichting schakelaar
46
Verwarming van de achterruit
47
Elektrische ramen – rechts
48
Claxon
49
Achterruitwisser
50
Mistlichten
51
Elektrische ramen – links
Zekeringkast in de motorruimte
De zekeringen bevinden zich onder het deksel naast de accu van het voertuig.
Nummer
Beschrijving
S1
ABS/ESP
S2
Radiator ventilator
S3
Radiator ventilator controller;
Ontsteking.
S4
ABS/ESP
S5
Centrale besturingseenheid;
Batterij datamodule.
S6
Ontstekingssleutel;
Startmotor.
Zekeringen in het dashboard
In voertuigen met een START-STOP systeem bevinden de zekeringen zich aan de linkerkant van het dashboard achter het deksel.
Nummer
Beschrijving
1
ABS/ESP
2
Instrumentenpaneel
3
Radio
4
DC-DC spanningsomvormer;
Startmotor relais;
Paneel met knoppen.
5
Niet toegewezen
6
Relais voor de ventilator voor de koeling
7
Besturingseenheid van het aircosysteem
8
Niet toegewezen
9
Rechter verlichting
10
Linker verlichting
11
Startmotor
12
DC-DC spanningsomvormer;
ABS;
Instrumentenpaneel;
Radio.
Schema van de zekeringen en relais – Seat Mii
Betreft voertuigen geproduceerd in de jaren:
2015.
Zekering 36 in de zekeringkast onder het dashboard is verantwoordelijk voor de sigarettenaansteker (voedingsaansluitingen) in de Skoda Citigo.
Zekeringkleur
Ampère [A]
paars
3
lichtbruin
5
bruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
Zekeringkast in het interieur
De zekeringen bevinden zich onder het stuur, onder het dashboard.
Nummer
Beschrijving
1
Telefoon;
Radiator ventilator;
Instrumentenpaneel;
Motorbesturingseenheid.
2
Diagnosepoort;
Airco compressor;
Paneel met knoppen;
Airconditioning besturingseenheid.
3
Koppeling pedaal schakelaar;
Rempedaal schakelaar.
4
Verlichting schakelaar;
Nummerplaat verlichting.
5
Hevel onder het stuur;
Centrale besturingseenheid.
6
Koplampen bundel afstelling;
Buitenspiegel afstelling.
7
Automatische transmissie
8
Automatische transmissie
9
Airbag;
Paneel met knoppen.
10
Parkeerhulp
11
Koplampen
12
Achteruitrij verlichting
13
Koplampen
14
Achterruitwisser
15
Verlichting schakelaar
16
Hulp bij het sturen
17
Voorruitwissers
18
Achteruitrij licht schakelaar
19
Injectoren;
Koelvloeistofpomp.
20
ABS/ESP
21
Lampen voor parkeren
22
Dagrijverlichting
23
Koplampen
24
Koplampen richtingaanwijzers
25
Systeem van de ruitenwissers en de ruitensproeier voor de voorruit
26
Niet toegewezen
27
Interieurverlichting
28
Diagnoseconnector
29
Centrale besturingseenheid
30
Verwarming van de buitenspiegels
31
Radiator ventilator, lambda sonde
32
Knipperlicht;
Remlicht;
Dagrijverlichting;
Achterlicht.
33
Hoofd bundel
34
Hoofd bundel
35
Brandstofpomp
36
Aansteekapparaat;
Bij de 12 V.
37
Verwarming en airconditioning ventilator
38
Radio
39
Panoramadak;
Claxon.
40
Motorbesturingseenheid
41
Centrale vergrendeling
42
Ontstekingsmodule
43
Zitverwarmers
44
Brandstofpomp
45
Verlichting schakelaar
46
Verwarming van de achterruit
47
Elektrische ramen – rechts
48
Claxon
49
Achterruitwisser
50
Mistlichten
51
Elektrische ramen – links
Zekeringkast in de motorruimte
De zekeringen bevinden zich onder het deksel naast de accu van het voertuig.
Nummer
Beschrijving
S1
ABS/ESP
S2
Radiator ventilator
S3
Radiator ventilator controller;
Ontsteking.
S4
ABS/ESP
S5
Centrale besturingseenheid;
Batterij datamodule.
S6
Ontstekingssleutel;
Startmotor.
Zekeringen in het dashboard
In voertuigen met een START-STOP systeem bevinden de zekeringen zich aan de linkerkant van het dashboard achter het deksel.
Nummer
Beschrijving
1
ABS/ESP
2
Instrumentenpaneel
3
Radio;
Diagnose.
4
DC-DC spanningsomvormer;
Startmotor relais;
Paneel met knoppen.
5
Niet toegewezen
6
Relais voor de ventilator voor de koeling
7
Besturingseenheid van het aircosysteem
8
Niet toegewezen
9
Rechter verlichting
10
Linker verlichting
11
Startmotor
12
DC-DC spanningsomvormer;
ABS;
Instrumentenpaneel;
Radio.
Schema van de zekeringen en relais – Seat Mii
Betreft voertuigen geproduceerd in de jaren:
2016.
Zekeringkast onder het dashboard
De zekeringen bevinden zich onder het stuur, onder het dashboard.
Nummer
Beschrijving
1
Klimaatregeling;
Diagnoseconnector.
2
Hoek van de koplampen afstelling;
Parkeerhulp;
Elektrische afstelling van de buitenspiegels.
3
Automatische transmissie;
Motorbesturingseenheid;
Servostuur;
Hevel onder het stuur;
Instrumentenpaneel.
4
Airbag
5
Achteruitrij verlichting
6
Achterruitwisser;
Voorruit sproeier.
7
Dimlicht – linkerzijde
8
Dimlicht – rechterzijde
9
Niet toegewezen
10
Verwarming van de buitenspiegels
11
Niet toegewezen
12
Verlichting van het voertuig
13
Verlichting van het voertuig
14
Verlichting van het voertuig
15
Voertuig met START-STOP systeem:
Radio;
Voertuig zonder START-STOP systeem:
Centrale besturingseenheid, verwarming, automatische transmissie, verlichting schakelaar, nummerplaat verlichting.
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
