Zetel

Seat Exeo ST (2009-2013) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Seat Exeo ST 2009–2013, je krijgt informatie over de locatie van de zekeringpanelen in de auto en je leert de toewijzing van elke zekering (zekeringindeling).

Zekering schema en relais – Seat Exeo ST

Betreft voertuigen geproduceerd in de jaren:

2009.

Zekeringkast

De zekeringen bevinden zich aan de linkerkant van het dashboard.

Seat Exeo ST (2009) - zekeringkast
Nummer Beschrijving Amperages [A]
1 Klimatcontrole 10
2 Lampen in de voetruimte 5
3 Verwarmde ruitensproeiers 5
4 Radiatorventilator 5
5 Telefoon;

Multifunctionele schakelaar;

Achterruit zonnescherm.

 10
6 Klimatisatie (luchtkwaliteitsensor);

Druksensor.

 5
7 Elektronisch stabiliteitsprogramma (ESP);

Remlichtschakelaar;

Koppeling pedaal schakelaar;

Stuurhoek sensor.

 10
8 Telefoon 5
9 Remservo (vacuümpomp) 15
10 Adaptieve koplampen (adaptief licht) rechts 5
11 Bandenspanning controle
12 Diagnosepoort 10
13 Stuurkolom eenheid 10
14 Remlichten 10
15 Instrumentenpaneel 10
16 Vacuüm 5
17 Parkeerhulp;

Zelfnivellerende ophangingen;

Bandenspanning controle systeem;

Regen/lampen sensor.

 10
18 Adaptieve koplampen (adaptief licht) links 5
19 Mistlampen 15
20 Vacuüm
21 Vacuüm
22 Deur van de bestuurder en voorpassagier 15
23 Achterdeur 15
24 Centrale elektrische eenheid voor comfortuitrusting 20
25 Verwarmingsventilator 30
26 Verwarming van de achterruit 30
27 Voedingspunt voor aanhangwagen (controller) 30
28 Brandstofpomp;

Hulppomp voor diesel.

 20
29 Vacuüm
30 Schuif- en kanteldak 20
31 Diagnoseverbinding;

Automatische anti-verblindende binnenspiegel met automatische afstelling.

 15
32 Voedingspunt voor aanhangwagen 15
33 Aansteker 20
34 Vacuüm
35 Voedingspunt in de kofferbak* 20
36 Ruitenwisser systeem 30
37 Voorruitwisserpomp en koplampwisser systeem 30
38 Centrale elektrische eenheid voor comfortuitrusting;

Ontgrendeling van de motorkap.

 15
39 Radio 20
40 Toeter 25
41 Vacuüm 30
42 Elektronisch stabiliteitsprogramma (ESP) 25
43 Motorbeheer 15
44 Zitverwarming 35

Zekering schema en relais – Seat Exeo ST

Betreft voertuigen geproduceerd in de jaren:

2010.

Zekeringkast

De zekeringen bevinden zich aan de linkerkant van het dashboard.

Seat Exeo ST (2010) - zekeringkast
Nummer Beschrijving Amperages [A]
1 Klimatcontrole 10
2 Koplampen in de voetruimte 5
3 Verwarmde ruitensproeiers 5
4 Radiatorventilator 5
5 Parkeerhulp;

Automatische transmissie.

 10
6 Klimatisatie (luchtkwaliteitsensor);

Druksensor.

 5
7 Elektronisch stabiliteitsprogramma (ESP);

Remlichtschakelaar;

Koppeling pedaal schakelaar;

Stuurhoek sensor.

 10
8 Telefoon 5
9 Vacuüm 15
10 Adaptieve koplampen (adaptief licht) rechts 5
11 Airbag en deactivering van de passagiersairbag 5
12 Diagnosepoort 10
13 Stuurkolom eenheid 10
14 Remlichten 10
15 Instrumentenpaneel 10
16 Vacuüm 5
17 Bandenspanning controle;

Regen/lampen sensor.

 10
18 Adaptieve koplampen (adaptief licht) links 5
19 Vacuüm
20 Vacuüm
21 Vacuüm
22 Deur van de bestuurder / voorpassagiersdeur 15
23 Achterdeur 15
24 Centrale elektrische eenheid voor comfortuitrusting 20
25 Verwarmingsventilator 30
26 Verwarming van de achterruit 30
27 Voedingspunt voor aanhangwagen (controller) 30
28 Brandstofpomp;

Hulppomp voor diesel.

 20
29 Vacuüm
30 Schuifdak 20
31 Diagnoseverbinding;

Automatische anti-verblindende binnenspiegel;

Achterspeigel verlichting;

Automatische transmissie.

 15
32 Voedingspunt voor aanhangwagen 15
33 Aansteker 20
34 Lambdasensor voor dieselmotoren 5
35 Voedingspunt in de kofferbak* 20
36 Ruitenwisser systeem 30
37 Voorruitwisserpomp en koplampwisser systeem 30
38 Kofferbakverlichting;

Alarm.

 15
39 Radio;

Versterker.

 20
40 Toeter 25
41 Vacuüm 30
42 Elektronisch stabiliteitsprogramma (ESP) 25
43 Motorbeheer 15
44 Zitverwarming 35

Zekering schema en relais – Seat Exeo ST

Betreft voertuigen geproduceerd in de jaren:

2011, 2012.

Zekeringkast

De zekeringen bevinden zich aan de linkerkant van het dashboard.

Seat Exeo ST (2011-2012) - zekeringkast
Nummer Beschrijving Amperages [A]
1 Klimatisatie 10
2 Koplampen in de voetruimte 5
3 Verwarmde ruitensproeiers 5
4 Radiatorventilator 5
5 Parkeerhulp;

Automatische transmissie.

 10
6 Klimatisatie (luchtkwaliteitsensor);

Druksensor.

 5
7 Elektronisch stabiliteitsprogramma (ESP);

Remlichtschakelaar;

Koppeling pedaal schakelaar;

Stuurhoek sensor.

 10
8 Telefoon 5
9 Vacuüm 15
10 Adaptieve koplampen rechts 5
11 Airbag en deactivering van de passagiersairbag 5
12 Diagnosepoort 10
13 Stuurkolom eenheid 10
14 Remlichten 10
15 Instrumentenpaneel 10
16 Vacuüm 5
17 Bandenspanning controle;

Regen/lampen sensor.

 10
18 Adaptieve koplampen links 5
19 Vacuüm
20 Vacuüm
21 Vacuüm
22 Deur van de bestuurder en voorpassagiersdeur 15
23 Achterdeur 15
24 Centrale elektrische eenheid voor comfortuitrusting 20
25 Verwarmingsventilator 30
26 Verwarming van de achterruit 30
27 Voedingspunt voor aanhangwagen (controller) 30
28 Brandstofpomp;

Hulppomp voor diesel.

 20
29 Vacuüm
30 Schuifdak 20
31 Diagnoseverbinding;

Automatische anti-verblindende binnenspiegel;

Achterspeigel verlichting;

Automatische transmissie.

 15
32 Voedingspunt voor aanhangwagen 15
33 Aansteker 20
34 Ruislambda voor dieselmotoren 5
35 Voedingspunt in de kofferbak* 20
36 Ruitenwisser systeem 30
37 Voorruitwisserpomp en koplampwisser systeem 30
38 Kofferbakverlichting;

Alarm.

 15
39 Radio;

Versterker.

 20
40 Toeter 25
41 Voedingspunt 230 V 30
42 Elektronisch stabiliteitsprogramma (ESP) 25
43 Motorbeheer 15
44 Zitverwarming 35

Zekering schema en relais – Seat Exeo ST

Betreft voertuigen geproduceerd in de jaren:

2013.

Zekeringkast

De zekeringen bevinden zich aan de linkerkant van het dashboard.

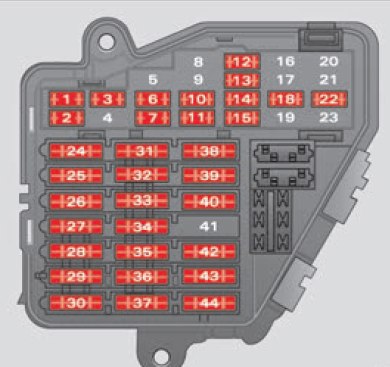

Seat Exeo ST (2013) - zekeringkast
Nummer Beschrijving Amperages [A]
1 Klimatisatie 10
2 Lampen in de voetruimte 5
3 Verwarmde ruitensproeiers 5
4 Radiatorventilator 5
5 Parkeerhulp;

Automatische transmissie.

 10
6 Klimatisatie (luchtkwaliteitsensor);

Druksensor.

 5
7 Elektronisch stabiliteitsprogramma (ESP);

Remlichtschakelaar;

Koppeling pedaal schakelaar;

Stuurhoek sensor.

 10
8 Telefoon 5
9 Verwarmde lambdasensor 10
10 Adaptieve koplampen rechts 5
11 Airbag en deactivering van de passagiersairbag 5
12 Diagnosepoort 10
13 Stuurkolom eenheid 10
14 Remlichten 10
15 Instrumentenpaneel 10
16 Vacuüm 5
17 Bandenspanning controle, regen/lampen sensor 10
18 Adaptieve koplampen links 5
19 Start-Stop controle eenheid 10
20 Motorbeheer 15
21 Start/stop, batterij energiebeheer 5
22 Vacuüm
23 Vacuüm
24 Centrale elektrische eenheid voor comfortuitrusting 20
25 Verwarmingsventilator 30
26 Verwarming van de achterruit 30
27 Voedingspunt voor aanhangwagen (controller) 30
28 Brandstofpomp;

Hulppomp voor diesel.

 20
29 Radio;

Versterker (met Start-Stop).

 20
30 Schuif- en kanteldak 20
31 Diagnoseverbinding;

Automatische anti-verblindende binnenspiegel;

Achterspeigel verlichting;

Automatische transmissie.

 15
32 Voedingspunt voor aanhangwagen 15
33 Aansteker 20
34 Achterste elektrische ramen 30
35 Voedingspunt in de kofferbak* 20
36 Ruitenwisser systeem 30
37 Wisserpomp en koplampwas systeem 30
38 Kofferbakverlichting;

Alarm.

 15
39 Radio;

Versterker (zonder Start-Stop).

 20
40 Toeter 25
41 Voedingspunt 230 V 30
42 Elektronisch stabiliteitsprogramma (ESP) 25
43 Motorbeheer 15
44 Zitverwarming 35
