Seat Arosa (1997-2004) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Seat Arosa 1997–2004, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Seat Arosa (1997-2004) – zekering schema

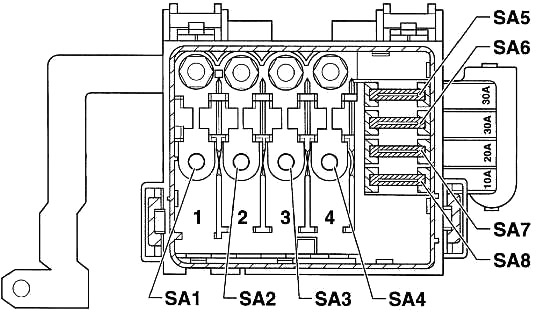

Zekeringkast van de motorruimte

De zekeringen bevinden zich bij de accu.

Nummer	Ampères [A]	Beschrijving
SB1	110	Alternator
SB2	80	Relaisplaat
SB3	50	Ontstekingskaarsen van de motor
SB4	50	Elementen van de koelvloeistofverwarming
30	Airconditioning
SB5	30	ABS controle-eenheid
SB6	30	ABS controle-eenheid
SB7	20	Koelventilator
SB8	10	Airconditioning

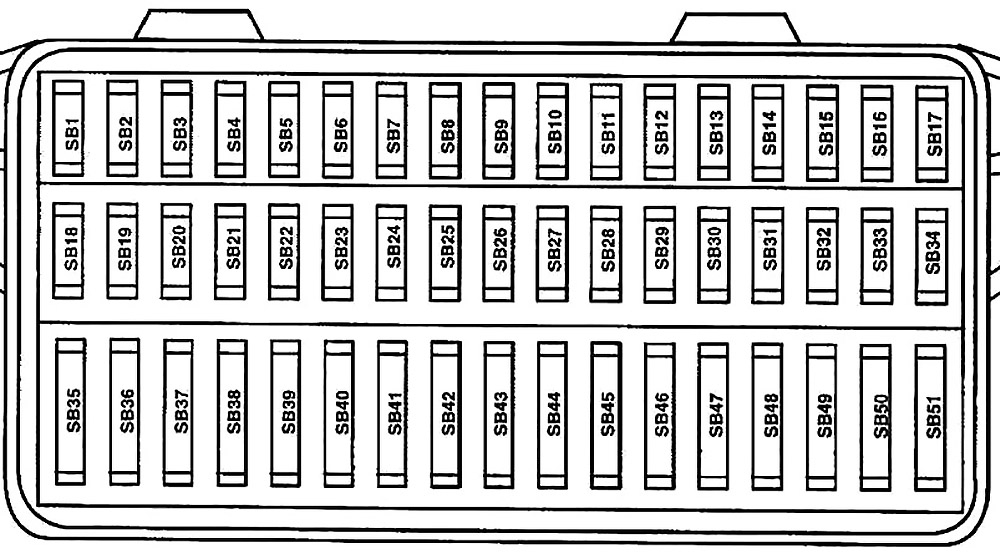

Zekeringkast van het passagierscompartiment

Het zekeringpaneel bevindt zich achter de bekleding van het dashboard aan de bestuurderszijde.

Nummer	Ampères [A]	Beschrijving
SB1	10	Verwarming lambda-sonde
SB2	5	Kentekenverlichting
SB3	10	Injectoren
SB4	5	Linker positie verlichting
SB5	5	Rechter positie verlichting
SB6	10	Achterruitenwisser
SB7	7.5	Knipperlichten
SB8	5	ABS en EDL
SB9	5	Hoogteverstelling van de koplampen
SB10	5	Interieurverlichting
SB11	5	Voeding voor automatische diagnose
SB12	10	Rechter dimlicht
SB13	10	Linker dimlicht
SB14	10	Noodverlichting, inbraakalarm
SB15	10	Remlichten
SB16	5	Geluidssignaal zijverlichting en radio
SB17	10	Simos controle-eenheid
	5	Inklapbare spiegel
SB18	5	Spiegelverwarming
SB19	15	Dubbele claxon; Verwarmde sproeiers voor ruitenwissers.
SB20	15	Dubbele claxon; Verwarmde sproeiers voor ruitenwissers.
	10	CD-wisselaar; Telefoon
SB21	5	Automatische versnellingsbak
SB22	5	Automatische versnellingsbak
	15	ATA claxon
SB23	5	Injectie start
SB24	5	Activatie van de injectieklep; Throttle body klep; Relais voor ontstekingskaarsen van de motor.
	5	Koppelpedaal schakelaar; Controle-eenheid voor het directe injectiesysteem van diesel.
SB25	5	Koppelpedaal schakelaar; Controle-eenheid voor het directe injectiesysteem van diesel
	5	Versnellingspook voor automatische versnellingsbak
SB26	5	Versnellingspook voor automatische versnellingsbak
	5	Luchtcirculatiesysteem
SB27	5	Luchtcirculatiesysteem
	5	Dashboardinserts
SB28	5	Dashboardinserts
	5	Kilometerteller zender; Immobolizer.
SB29	5	Kilometerteller zender; Immobolizer.
	7.5	Achteruitrijlichten
SB30	5	Achteruitrijlichten
5	Uitlaatgas recirculatie klep; Elektromagnetische klep van het actieve koolstoffilter.
SB31	5	Uitlaatgas recirculatie klep; Elektromagnetische klep van het actieve koolstoffilter.
	10	Controle-eenheid van het brandstofinjectiesysteem
SB32	10	Brandstofonderbreking controller; Injectiesysteem controller.
	5	Controle-eenheid van het brandstofinjectiesysteem
SB33	10	Automatische versnellingsbak controle-eenheid
SB34	10	Ontstekingstransformator; Kilometerteller zender (voor motor AHT).
SB35	25	Panoramisch schuifdak
SB36	15	Simos brandstofinjectiesysteem controller
SB37	15	Injectiesysteem controle-eenheid
SB38	15	Elektrische deur van de bestuurder
	25	Elektrische deur van de bestuurder
SB39	15	Brandstofpomp
	25	Elektrische ramen in de passagiersdeur
SB40	15	Centrale vergrendeling
	15	Brandstofpomp
SB41	15	Radio
15	Centrale vergrendeling
SB42	15	Achteruitrijlichten
	15	Radio; Navigatie.
SB43	15	Linker dimlicht
	15	Voor- en achtermistlichten
SB44	15	Rechter dimlicht
	15	Linker dimlicht
SB45	15	Sigarettenaansteker
	15	Rechter dimlicht
SB46	15	Sigarettenaansteker
SB47	20	Achterruitverwarming
	20	Koplampen sproeiers
SB48	25	Versfresh ventilator
	20	Achterruitverwarming
SB49	25	Elektrische voordeur van de passagier
	25	Versfresh ventilator
SB50	15	Ruitenwisser systeem
SB51	15	Zitverwarming

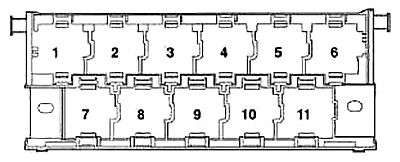

Relaisblok

Dichtbij de zekeringplaat

Nummer	Beschrijving
1	Relais van de startmotor (53) – alleen in voertuigen met automatische transmissie
2	Relais van de brandstofpomp (167) – alleen in voertuigen met benzinemotor
7	Controle-eenheid van de brandstofonderbreking (405) – alleen in voertuigen met airbags
8	Relais voor automatische ruitenwisser / intermittent (19)
9	Afvoer relais voor contact X (100)
1	Relais van de startmotor (53) – alleen in voertuigen met automatische transmissie
2	Relais van de brandstofpomp -crash- (409) – alleen in voertuigen met benzinemotor
7	Afvoer relais voor contact X (100)
8	Relais voor automatische ruitenwisser / intermittent (19)
9	Controle-eenheid van de brandstofonderbreking (405) – alleen diesel en airbags

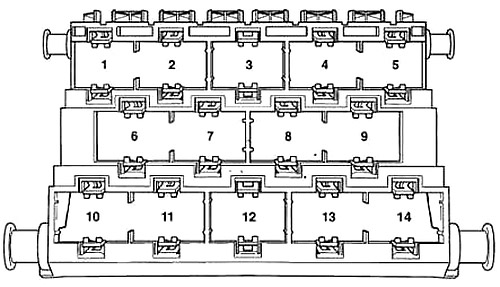

Onder de relaisplaat

Nummer	Beschrijving
1	Airbag
2	Rechter voor knipperlicht; Rechter voorlichten.
3	Claxon; Voorruitwissers; Remlichtschakelaar.
4	Alternator; ABS; Startmotor.
5	Linker lichten; Linker knipperlichten; Zelfdiagnose; Hoogteverstelling van de koplampen.
6	Automatische versnellingsbak
7	Waarschuwingslampje alternator; Voeding spanning van de motor controle-eenheid; Olie druk waarschuwingslampje.
9	Alarm contact schakelaar
