Schema van zekeringen en relais – Opel Monterey

Betreft voertuigen geproduceerd in de jaren:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

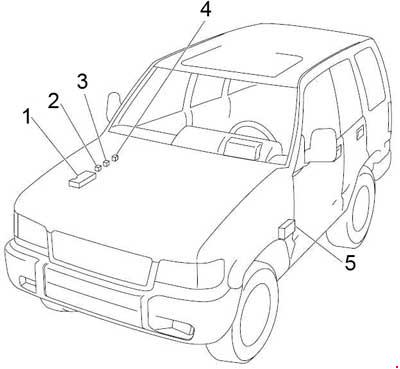

Nummer	Beschrijving
1	Zekeringkast
2	Relais van de lamp-1
3	Relais van de lamp-2
4	Relais van de startmotor
5	Zekeringkast

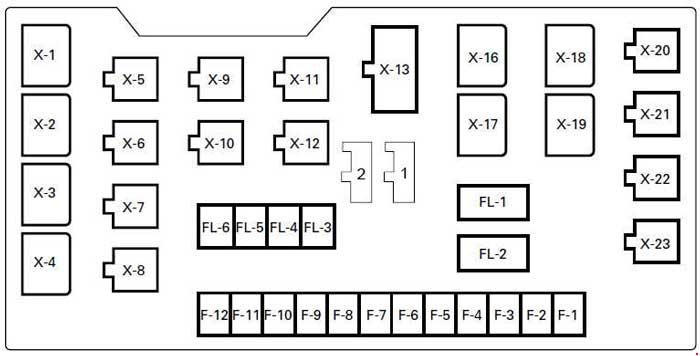

Zekeringkast in de motorruimte

Nummer		Beschrijving
F1	—	—
F2	10	Zuurstofsensor
F3	15	Toeter, relais van de toeter, toeter SW, waarschuwingssignaal SW, knipperlicht, alarmtoeter, alarmcentrale
F4	15	Koplamp (LH), indicatielamp van de dimlichten, dimmer SW, bochtverlichting SW, mistlamp SW, relais van de mistlampen, bochtverlichting, relais van de bochtverlichting
	10	Linker koplamp (dimlicht)
F5	15	Rechter koplamp (dimlicht), dimmer SW
	10	Rechter koplamp (dimlicht)
F6	10	Linker koplamp (grootlicht)
F7	10	Rechter koplamp (grootlicht)
	15	Alarm systeem
F8	15	Mistlamp, relais van de mistlamp
	20	Mistlamp, relais van de mistlamp
F9	20	Hydraulische eenheid, ABS controle module, elektronische rem controle module;
F10	15	Brandstofpomp
F11	10	Achterlicht links
F12	15	Achter relais, verlichting SW, zijlicht FRT, parkeerlicht, achterlicht, connector van de aanhangwagen bedrading, verlichting controle eenheid, verlichting, SW lade verlichting, kenteken verlichting, A/T versnellingsindicator controle eenheid
	10	Achterlicht rechts
Zekering schakelaar
FL1	80	Accu
FL2	50	Ontsteking, startmotor
FL3	50	Hoofd relais van de motor controle module
FL4	30	Condensator ventilator
FL6	40	ABS hydraulisch systeem, zekering F9 (ABS)
Stroomonderbreker
C/B-1	—	—
C/B-2	30	Raam relais, raam schakelaar, raam motor, schuifdak motor, schuifdak controle eenheid, schuifdak schakelaar, veiligheid schakelaar, limiter schakelaar, stoel schakelaar, voor en SW kantel motor, achter en SW kantel motor, schuif motor, opvouwbare motor en SW
Dioden
1	Motor controle module
2	Bochtverlichting
Relais
X1	Verlichting
X2	—
X3	Weerstand
X4	—
X5	Airconditioning thermostaat
X6	—
X7	Airconditioning compressor
X8	toeter
X9	Toeter licht of van de kofferbak
X10	—
X11	Brandstofpomp
X12	Hoofd ECM
X13	Voorste ruitenwisser motor
X14	—
X15	—
X16	Upshift-1 (M/T) of alarm systeem
X17	Startmotor (benzine) lading (Diesel)
X18	Verandering in vlucht
X19	Condensator ventilator
X20	Hoofd cruise control
X21	Upshift-2 (M/T; met ABS)
X22	Bochtverlichting of achter mistlamp
X23	Mistlampen

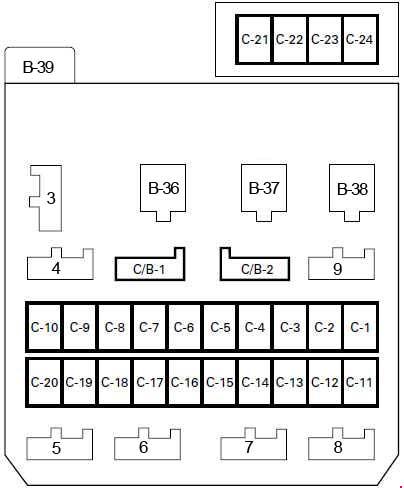

Zekeringkast in het passagierscompartiment

Nummer	Amperages [A]	Beschrijving
C1	10	Relais van de startmotor, start van de koppeling SW (M/T), modus SW (A/T), alarm controle, DERM (SRS)
C2	15	Zitverwarming SW (LH en RH), zitverwarming (LH en RH)
C3	15	Versnellingsmodule, richtingaanwijzers SW, voor richtingaanwijzer, achter richtingaanwijzer, richtingaanwijzer, knipperlicht, relais van de bochtverlichting, achteruitrijlicht, achteruitrijlicht SW (M/T), modus SW (A/T), A/T versnellingsindicator controle eenheid, SW verlichting, A/T versnellingsslot controle eenheid, A/T versnellingsindicator, cruise control eenheid, annulering SW
	10	Versnellingsmodule, richtingaanwijzers SW, voor richtingaanwijzer, achter richtingaanwijzer, richtingaanwijzer, knipperlicht, relais van de bochtverlichting, achteruitrijlicht, achteruitrijlicht SW (M/T), modus SW (A/T), A/T versnellingsindicator controle eenheid, SW verlichting, A/T versnellingsslot controle eenheid, A/T versnellingsindicator, cruise control eenheid, annulering SW
C4	10	Cruise control, achterruitontdooier SW, relais van de achterruitontdooier, indicatielamp van de achterruitontdooier SW, koppeling SW (M/T), SW-1, 2 versnellingswissel (M/T), SW-3, 4 versnellingswissel (M/T), annulering SW (verbonden SW), hoofd SW van de cruise control, hoofd relais van de cruise control, indicatielamp van de cruise control, cruise control SW, buitenspiegel, achterruitontdooier SW, A/T versnellingsslot controle eenheid, elektrische raammechanisme relais, elektronische rem controle module, versnellingsmodule, G-sensor, relais Upshift-2, Upshift indicator (meter)
C5	15	Voorste ruitenwisser en wasmachine SW, motor van de voorste ruitenwisser, motor van de voorste wasmachine, intermitterende relais van de voorste ruitenwisser
C6	10	Achterste ruitenwisser en wasmachine SW, motor van de achterste wasmachine, motor van de achterste ruitenwisser, intermitterende relais van de achterste ruitenwisser
C7	10	Koplamp ruitenwisser SW, motor van de koplamp ruitenwissers, motor van de koplamp wasmachine, klok van de koplamp ruitenwissers
C8	15	Generator, hoofd relais ECM, VSV; EGR, VSV: mand, VSV: inlaatlucht (DOHC)
C9	15	Ontstekingsmodule, motor controle module
	15	Brandstofonderbreking (4JG2)
C10	10	Voertuigsnelheid sensor, herinneringsgeluid, meter en indicator (volt meter, koelvloeistof temperatuur meter, toeren teller, snelheidsmeter, olie druk meter, brandstofmeter), indicator en waarschuwingslamp (alarm systeem, achterwiel alarm, veiligheidsgordel, motor controle, laag brandstofniveau, 4WD, olie druk, hoog schakelen, remsysteem, lading, A/T olie temperatuur, cruise control waarschuwingslamp, trans waarschuwingslamp, elektrische tractie waarschuwingslamp, winter rij waarschuwingslamp), 4WD SW, handrem SW, veiligheidsgordel SW, rem SW, elektronische rem controle module, motor controle module, achterwiel alarm centrale
C11	10	Audio, buitenspiegel, controle van de buitenspiegel SW, opklapbare deur spiegel SW, digitale klok, luidspreker
C12	20	Aansteekapparaat
C13	10	Alarm controle
C14	15	Stoplichten SW (zonder cruise control), rem SW (met cruise control), achterwiel alarm centrale, stoplicht, versnellingsmodule, elektronische rem controle module, aanhangwagen bedrading connector, cruise control, A/T versnellingsslot controle eenheid, ontkoppel relais
C15	20	Toeter, relais van de toeter, toeter SW, waarschuwingslicht SW, knipperlicht, alarm toeter, waarschuwingslicht, geluid
	20	Telefoon
C16	10	Digitale klok, geluid, dakverlichting, kaartverlichting, kofferbakverlichting, plafondverlichting, deuren SW (voor, achter, achterklep), antenne, alarm controle, sleutel herinnering SW, veiligheidsgordel, sleutel herinnering geluid en licht
C17	25	Achterruitontdooier, relais van de achterruitontdooier
C18	20	Alarm waarschuwingslamp, voorportier en elektrische raam SW, deur slot sleutel SW, deur slot actuator (voor en achter)
C19	25	Ventilator motor, ventilator weerstand SW
C20	10	Druk SW, relais van de airconditioning thermostaat, relais van de airconditioning compressor, magnetische koppeling (airconditioning compressor), airconditioning SW, elektrische thermostaat, ventilator SW
C21	10	SRS waarschuwingslamp (meter)
C22	10	DERM
C23	10	Passagiersvulmodule, DERM
C24	10	Bipolaire bewakingssensor, DERM, SRS spoelgroep, inflator module van de controle
Dioden
3	Alarmlicht koepel
4	Alarm bescherming (DOHC)
5	Alarm waarschuwingslamp herinnering
6	Modus schakelaar (DOHC)
7	Cruise control RWAL (achterwiel alarm)
8	—
9	Elektronische rem controle module (DOHC)
Relais
B36	Verwarming en airconditioning
B37	Voeding van de ramen
B38	Achterruitontdooier
B39	Knipperlicht eenheid
