Hyundai Kona EV (2019-…) – zekeringdoos

Jeroen van Vliet

Hyundai Kona EV – schema van de zekeringen

Productiejaar: 2019.

Zekering sigarettenaansteker (voedingsaansluiting) in de Hyundai Kona EV bevindt zich in de zekeringkast van het dashboard (zie zekering “POWER OUTLET”).



Locatie van de zekeringkast

Instrumentenpaneel

De zekeringkast bevindt zich aan de bestuurderszijde van het dashboard achter het deksel.



Binnenin het deksel van de zekeringen en relais bevindt zich een label dat de naam en capaciteit van de zekering of het relais beschrijft.

Schema’s van de zekeringkasten

Instrumentenpaneel

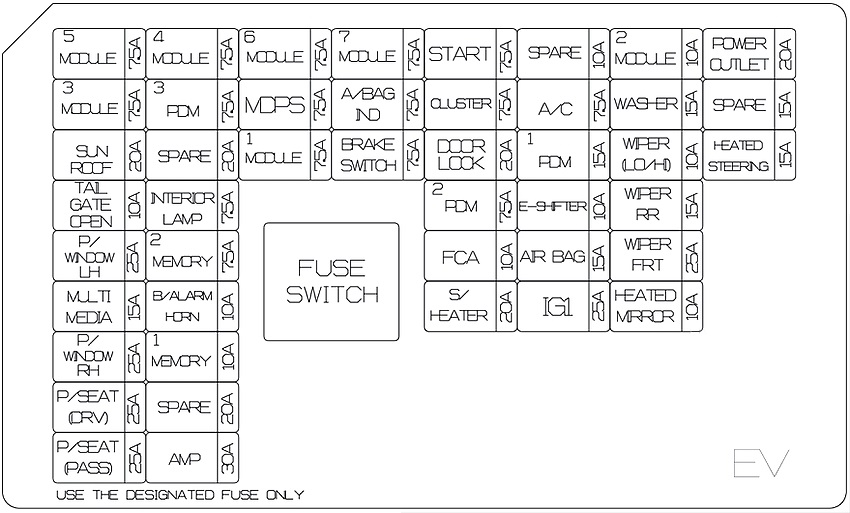

Toewijzing van de zekeringen in het dashboard (2019)

Naam van de zekering Ampère [A] Beschrijving
MODULE 5 7,5A Electrochrome spiegel;

Hoofd audio-eenheid;

Audio-video en navigatie;

Crash Pad schakelaar;

Linker voorlicht;

Module voor geventileerde voorstoelen;

Module voor verwarming van de voorstoelen.
MODULE 3 7,5A Remlichtschakelaar;

BCM.
SUNROOF 20A Zonnepaneel eenheid
TAIL GATE OPEN 10 A Relais van de achterklep
P/WINDOW LH 25A Relais van het linker raam;

Module van de bestuurdersveiligheidsraam.
MULTIMEDIA 15A Hoofd audio-eenheid;

Audio-video en navigatie.
P/WINDOW RH 25A Relais van het rechter elektrische raam;

Module van de passagiersveiligheidsraam.
P/SEAT(DRV) 25A Handmatige schakelaar van de bestuurdersstoel;

Lendensteun schakelaar van de bestuurder.
P/SEAT(PASS) 25A Handmatige schakelaar van de passagiersstoel
MODULE 4 7,5A Botsingswaarschuwingsmodule in de dode hoek;

BCM;

Crash Pad schakelaar;

Vess eenheid (luidspreker);

Multifunctionele voorkant camera.
PDM 3 7,5A Slimme sleutel controle module
SPARE 20A Reserve
INTERIOR LAMP 7,5A Lamp in het handschoenenkastje;

Zonneschermlamp;

Interne lamp;

Plafondlamp van de console;

Draadloze oplader;

Kofferbaklamp.
MEMORY 2 7,5A Vess eenheid (luidspreker);

Elektronische drukverlagingsklep van het koelmiddel.
B/ALARM HORN 10 A Niet gebruikt
MEMORY 1 10 A Klimaatregelmodule;

Head Up display;

Set van indicatoren;

BCM;

Regen sensor.
SPARE 20A Reserve
AMP 30A AMP
MODULE 6 7,5A Slimme sleutel controle module;

BCM.
MDPS 7,5A MDPS eenheid
MODULE 1 7,5A Actieve vleugel;

Nood schakelaar;

Gegevensinterface connector;

ICM relais compartiment (relays van het inklappen/uitrollen van de buitenspiegels).
MODULE 7 7,5A Module van de geventileerde voorstoel;

Module voor verwarming van de voorstoel.
A/BAG IND 7,5A Set van indicatoren;

Klimaatregelmodule.
BRAKE SWITCH 7,5A Remlichtschakelaar;

Slimme sleutel controle module.
START 7,5A Slimme sleutel controle module;

EPCU.
CLUSTER 7,5A Head Up display;

Set van indicatoren.
DOOR LOCK 20A Deurslot relais;

Deurslot ontgrendel relais;

ICM relais compartiment (dubbel draai ontgrendel relais).
PDM 2 7,5A Start/Stop knop schakelaar
FCA 10 A Voorwaartse botsingshulp eenheid
S/HEATER 20A Module voor verwarming van de voorstoelen;

Module voor geventileerde voorstoelen.
SPARE 20A Reserve
A/C 7,5A Klimaatregelmodule;

Cluster ionisator.
PDM 1 15A Slimme sleutel controle module
E-SHIFT 10 A Versnellingskeuzeschakelaar (SBW);

Schakelaar van de voorste console.
AIR BAG 15A SRS controle module;

Passagiersdetectiesensor.
IG1 25A PCB blokkering (ZEKERING: IEB 3, EPCU 2)
MODULE 2 10 A Draadloze oplader;

Slimme sleutel controle module;

BCM;

Audio;

Hoofd A/V eenheid en navigatie;

Voedingsaansluiting nr. 1;

Versterker;

Voedingsschakelaar van de buitenspiegel.
WASHER 15A Multifunctionele schakelaar
WIPER (LO/HI) 10 A BCM
WIPER RR 15A Relais van de achterruitenwisser;

Motor van de achterruitenwisser.
WIPER FRT 25A Motor van de voorruitenwissers;

Connector E/R blokkering (relays (laag) van de voorruitenwissers).
HEATED MIRROR 10 A Buitenspiegel voeding van de bestuurder/passagier;

Klimaatregelmodule.
POWER OUTLET 20A Voedingsaansluiting #2
SPARE 15A Reserve
HEATED STEERING 15A BCM
Motorruimte

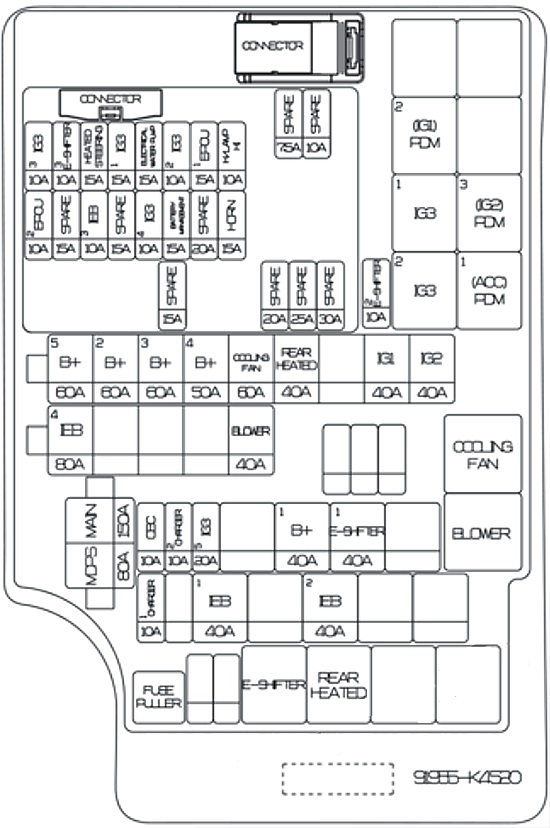

Toewijzing van de zekeringen in de motorruimte (2019)

Naam van de zekering Ampère [A] Beschrijving
MAIN 150A Connector blokkering E/R (zekering – IEB 1, IEB 2, CHARGER 1), EPCU (LDC)
MDPS 80A MDPS eenheid
B+ 5 60A PCB blokkering (zekering – BATTERY MANAGEMENT, HORN, EPCU 1, H/LAMP);

HOOFD relais IG3.
B+ 2 60A IGPM (zekeringen – S/HEATER), IPSO, IPS1, IPS2
B+ 3 60A IGPM (IPS3, IPS5, IPS6, IPS7, IPS8)
B+ 4 50A IGPM (Zekering – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, AMP, P/SEAT (DRV), P/SEAT (PASS))
COOLING FAN 60A E/R verbinding blokkering (koelventilator relais)
REAR HEATED 40A E/R verbinding blokkering (achterverwarmd relais)
IG1 40A E/R verbinding blokkering (PDM (IG1) 2 relais, PDM (ACC) 1 relais)
IG2 40A E/R verbinding blokkering (PDM (IG2) 3 relais)
IEB 4 40A Elektronische remcontrole module
BLOWER 40A E/R verbinding blokkering (ventilator relais)
OBC 10 A OBC
CHARGER 2 10 A ICM relais compartiment (oplaad relais blokkeren/ontgrendelen), CCM eenheid
IG3 5 20A E/R verbinding blokkering (relays IG3 1, relays IG3 2)
B+ 1 40A IGPM (Zekering – BRAKE SWITCH, MODULE 1, PDM 1, PDM 2, DOOR LOCK), Automatische uitschakeling van de lekstroom
E-SHIFTER 1 40A E/R verbinding blokkering (zekering – E-SHIFTER, E-Shifter relais)
CHARGER 1 10 A Oplaadconnector module
IEB 1 40A Elektronische remcontrole module, universele controle connector
IEB 2 40A Elektronische remcontrole module
IG3 3 10 A E/R connector blokkering (koelventilator relais, ventilator relais);

Elektronische airconditioningcompressor;

Drieweg koelmiddel controleklep links en rechts.
E-SHIFT 3 10 A SCU
IG3 1 15A E/R verbinding blokkering (relays IG3 1, relays IG3 2)
ELECTRICAL WATER PUMP 15A Elektronische waterpomp
IG3 2 10 A BMU, OBC, EPCU
EPCU 1 15A EPCU
H/LAMP HI 10 A Voorlicht relais (hoog)
EPCU 2 10 A EPCU
IEB 3 10 A Elektronische remcontrole module, universele controle connector
IG3 4 10 A Actieve vleugel;

CCM eenheid;

Oplaadconnector module;

PTC verwarming van de airconditioning;

Crash Pad schakelaar;

Klimaatregelmodule;

Hoofd audio-eenheid;

Audio-video en navigatie;

Set van indicatoren;

IPGM (IPS controle module).
BATTERY MANAGEMENT 15A BMU
HORN 15A Claxon relais
