Seat Tarraco (2018-2021) – zekeringdoos

Jeroen van Vliet

Schema van de zekeringen en relais – Seat Tarraco

Betreft voertuigen geproduceerd in de jaren:

2021.

De sigarettenaansteker in de Seat Tarraco is de zekering nummer 40 in de zekeringenkast van het dashboard.

Kleuren van de zekeringen

Kleur Ampère [A]
zwart 1
paars 3
lichtbruin 5
bruin 7.5
rood 10
blauw 15
geel 20
wit of transparant 25
groen 30
oranje 40

Zekeringenkast in het passagierscompartiment

Voertuigen met stuur aan de linkerkant:

De zekeringenkast bevindt zich achter het dashboardkastje.

Open het dashboardkastje, til het vergrendelingsdeksel (1) omhoog in de richting van de pijl, open het dashboardkastje verder en verwijder het totdat de zekeringenkast toegankelijk is.

Voertuigen met stuur aan de rechterkant: Het bevindt zich achter het dashboardkastje.

Open het dashboardkastje, steek het vergrendelingselement (1) in het onderste bevestigingsgat en verwijder het aan één kant, druk de terminalassen (2) omhoog in de richting van de pijlen en open het dashboardkastje verder.

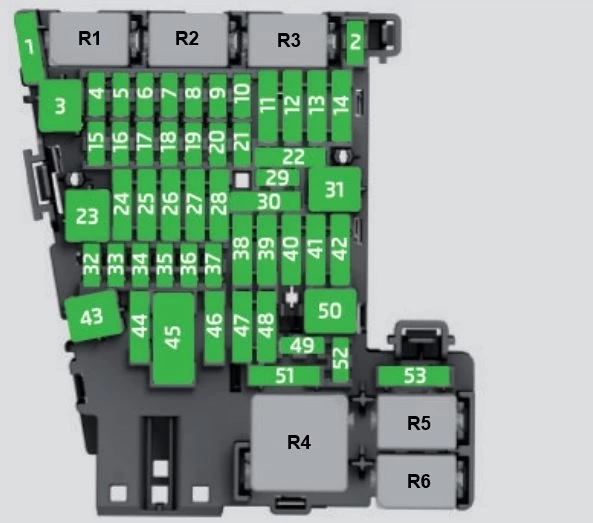

Seat Tarraco (2021) - zekeringenkast
Nummer Beschrijving en Ampère
1 AdBlue (SCR) 30
4 Toeter “DWA”;

Boordcomputer.

 7,5
5 Gateway 7,5
6 Automatische versnellingspook 7,5
7 Klimaat- en verwarmingspaneel;

Achterruitverwarming;

Stationaire verwarming;

Achterverwarming.

 10
8 Diagnose;

Elektronische handremschakelaar;

Lichtschakelaar;

Achterspeellicht;

Interieurverlichting;

Rijmodus;

Verlichte instap;

Licht-/vocht-/regen sensor;

Hoekverlichting controller.

 7,5
9 Stuurkolom controller 7,5
10 Radio display 7,5
11 Boordcomputer controller 40
12 Infotainment radio 30
13 Veiligheidsgordelspanner bestuurder 25
14 Airconditioning ventilator 40
15 Ontgrendeling van de stuurkolom 10
16 Ontvangst en stabilisatie van het GSM-signaal;

Mobiele telefoon interface;

USB-poort controller.

 7,5
17 Dashboard;

OCU navigatie interface.

 7,5
18 Omgevingscamera en achteruitrijcamera controller 7,5
19 Kessy 7,5
20 Motor vacuumpomp SCT 1,5 l 7,5/15
21 Haldex 4×4 controller 15
22 Trekhaak 15
23 Elektrisch dak 20
24 Boordcomputer 40
25 Linkerdeur 30
26 Verwarmde stoelen 30
27 Interieurverlichting 30
28 Trekhaak 25
30 PHEV. Uitschakelen van het hoogspanningssysteem voor hulpdiensten. Aangeduid met een gele label. 10
31 Elektrische dakcontroller 30
32 Parkeerhulp controller, voor- en achteruitrijcamera en radar 10
33 Airbag 7,5
34 Achteruitrijschakelaar;

Klimatiseringssensor;

Electrochrome spiegel;

Electromechanische rem.

 7,5
35 Diagnoseconnector 7,5
38 Trekhaak 25
39 Rechterdeur 30
40/1 Bij 12V aansluiting 20
41 Veiligheidsgordelspanner passagier 25
42 Centrale vergrendeling 40
43 Digitale audiocontroller 30
44 Trekhaak 15
45 Elektrisch verstelbare bestuurdersstoel 15
47 Achterruitenwisser 15
48 SoundActor 7,5
49 Starten 7,5
51 Achterklimaatregeling 25
52 Rijmodus. 15
53 Verwarmde achterruit 30

Zekeringenkast in het motorcompartiment

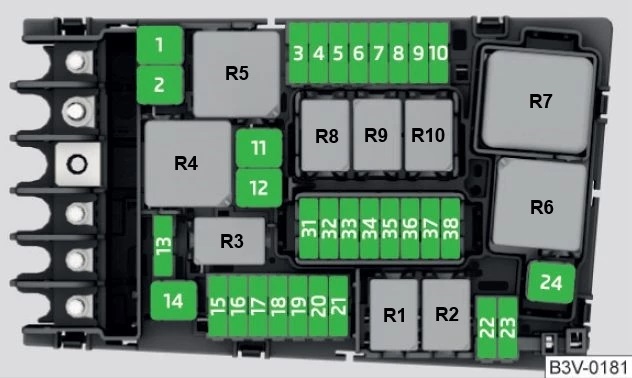

Seat Tarraco (2021) - zekeringenkast

Nummer Beschrijving en Ampère
1 ABS/ESP controller 25
2 ABS/ESP controller 40/60
3 Motorcontroller (benzine/diesel) 15/30
4 Motorsensoren;

Elektrische ventilatoren;

Drukregelaar;

Flowmeter;

Gloeibougie relais (diesel);

PTC relais.

 7,5/10
5 Motorsensoren 10
6 Remlicht sensor 7,5
7 Motorvoeding 7,5/10
8 Lambda sonde 10/15
9 Motor 10/20
10 Brandstofpomp controller 15/20
11 PTC 40
12 PTC 40
13 Automatische transmissie oliekoelpomp 30
15 Toeter 15
16 Ontstekingsspoel relais (benzine 2.0);

Inverter;

Boordcontroller.

 10/20
17 Motorcontroller;

ABS/ESP controller;

Hoofdrelais.

 7,5
18 Terminal 30 (positief) 7,5
19 Voorruitwisser 30
20 eBKV 40
21 Automatische transmissie controller 15
22 Motorcontroller 7,5
23 Starten 30
24 PTC 40
36 Linker koplamp 15
37 Stationaire verwarming 20
38 Rechter koplamp 15
