Seat Alhambra (2011-2021) – zekeringdoos

Jeroen van Vliet

Schema van de zekeringen en relais – Seat Alhambra

Betreft voertuigen geproduceerd in de jaren:

2015, 2016, 2017, 2018, 2019, 2020.

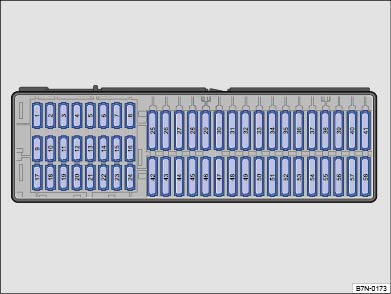

Zekeringen in het dashboard

Seat Alhambra (2015-2020) - zekeringen

Nummer

Type zekering

Ampère [A]

Beschrijving

F12

MINI ®

10

Linker koplamp

F13, F23

MINI ®

5 of 7,5

Elektronische handrem

F14

MINI ®

7,5

Aanhangwagen controle-eenheid

F14, F22

MINI ®

7,5

Schakelaar  licht (koplampen)

F 16

MINI ®

10

Rechter koplamp

F22

MINI ®

7,5

Regen/lampen sensor

F23

MINI ®

7,5

Controle-eenheid voor het airconditioningsysteem of verwarming en frisse lucht

F25

ATO ®

7,5

Mechanisme van de automatische versnellingspook

F28

ATO ®

15

Achterruitenwisser

F29

ATO ®

20

Aansteker, elektrische aansluiting

F36

ATO ®

5

Telefooninterface

F37

ATO ®

25

Glazen dak

F44

ATO ®

30

Verwarming achterruit

F48

ATO ®

15

Inbraakalarm.

F51

ATO ®

30

Verwarming van de stoel

Tabel van de zekeringen voor de zekeringen in de motorruimte

Seat Alhambra (2015-2020) - zekeringen

Nummer

Type zekering

Ampère [A]

Beschrijving

F3

ATO ®

30

Ruitenwissers

F7

ATO ®

25

Verwarming van de voorruit

F7

ATO ®

25

Toeter

F8

ATO ®

30

Versterker voor informatieve en entertainment systemen

F20

ATO ®

5

Remlicht sensor

F21

ATO ®

20

Hulphit verwarming

F26

MAXI ®

40

Ventilatorregelaar
Leggere  Seat Ibiza II (6K) (1993-1999) - batterij

Zekeringen aan de linkerkant van de kofferbak

Seat Alhambra (2015-2020) - zekeringen

Nummer

Type zekering

Ampère [A]

Schema van de zekeringen en relais – Seat Alhambra

Betreft voertuigen geproduceerd in de jaren:

2011, 2012, 2013, 2014, 2015.

Sigarettenaansteker zekering (voedingsaansluiting) is de zekering 15 (voor) en 31 (achter) 15A in de zekeringkast in het passagierscompartiment.



Motorruimte

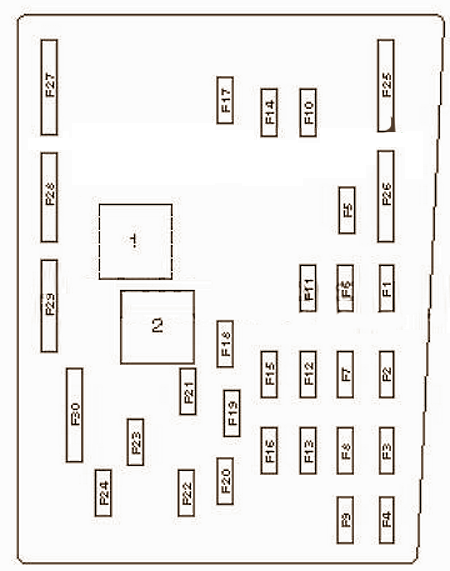

Schema van de hoofdzekeringkast

Seat Alhambra (2011-2015) - zekeringkast

Nummer Beschrijving Amperages [A]
F1 Spanningsstabilisator 30
F2 Voedingscontrole-eenheid aan boord 30
F3 ABS/ESP 30
F4 Voedingscontrole-eenheid aan boord;

Voedingscircuits;

Linker verlichting.

 30
F5 Batterijcontrole-eenheid 5
F6 Voedingscircuits;

Rechter verlichting.

 30
F7 Toeter relais met twee tonen;

Verwarmd relais voor de voorruit.

 25
F8 Audioversterker 30
F9 Audiosysteem;

Navigatie.

 20
F10 Motorbeheer 30
F11 Diagnose-eenheid 5
F12 Mechatronische DSG-eenheid 15
F13 Hoofdrelais 5
F14 Motorbeheer 10/30
F15 –
F 16 Motorbeheer 15/30
F17 15/20
F18 Brandstofpomp 30
F19 Voorruitwisser 30
F20 Relais voor extra koelvloeistofpomp 15
F21 Extra verwarming 20
F22 Relais voor koplampreiniging 20/30
F23   15
F24   10
F25 ABS/ESP-systeem 40
F26 Ventilatorcontrole-eenheid 40
F27 Hoofdontstekingscircuits 50
F28 Ontstekingskaars 50
F29   40
F30 Hulpcircuits 50

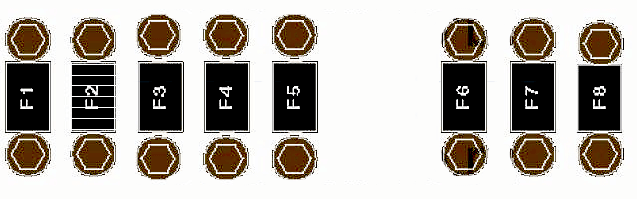

Schema van de voedingszekeringSeat Alhambra (2011-2015) - zekeringkast

Nummer Beschrijving Amperages [A]
1 Opladesysteem;

Generator.

 150/200
2 Servostuur 80
3 Motorcontrole-eenheid van de koelventilator 80
4   80
5   100
6 Verwarmde voorruit 50
7 Verwarming van de koelvloeistof 70
8 Thermische zekering 2. Achterste schuifdeur rechts.
Thermische zekering 1. Regelt de positie van de bestuurdersstoel.
Thermische zekering 1. Regelt de positie van de voorpassagiersstoel		 60

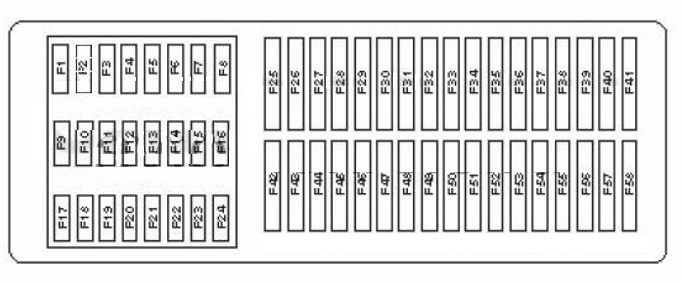

Passagierscompartiment

De zekeringkast bevindt zich aan de bestuurderszijde.

Seat Alhambra (2011-2015) - zekeringkast
Nummer Beschrijving Amperages [A]
F4 Startmotor relais 10
F5 Veringscontrole systeem 10
F9 SRS 7,5
F10 Speciale voertuiguitrusting 5
F11 4WD controle systeem 10
F12 Xenon koplamp (links) 10
F13   5
F14   7,5
F15   10
F 16 Xenon koplamp (rechts) 10
F17 Telefoon 5
F18 Speciale voertuiguitrusting 7,5
F20 ABS/ESP 5
F21 Airconditioning;

Verwarming.

 5
F24 Afstandsbediening voor centrale vergrendeling en motorstart systeem 7,5
F26 Airconditioning;

Verwarming.

 5
F28 Achterruitenwisser motor 10/15
F36 Handrem 30
F37   10/25
F38   10/30
F39 Stuurkolom elektronica controle-eenheid 7,5
F40 Multimedia systeem 5
F41 Instrumentenpaneel 5
F42 Veringscontrole systeem 15
F43 Elektrische stoel 30
F44   25
F45   30
F46   30
F47   10
F48   15
F49 Handrem 30
F50   30
F51 Stoelverwarming 30
F52   20/30
F53 Voedingsconnector accessoires 30
F54 Stuurkolom vergrendeling 10
F55 Elektrische aanhangwagen connector 25
F56 Aanhangwagen controle-eenheid 30
F57 Tweekanaals radio 10
F58 Speciale voertuiguitrusting 25



Kofferbak

Seat Alhambra (2011-2015) - zekeringkast

Nummer Beschrijving Amperages [A]
F1 Elektrisch aangedreven linker schuifdeur 40
F2 Controle van het openen/sluiten van de achterdeuren 30
F3 Aanhangwagen controle-eenheid 30
F4 30
1 Voedingsrelais voor de aanhangwagen connector

Schema van de zekeringen en relais – Seat Alhambra

Betreft voertuigen geproduceerd in de jaren:

2015, 2016, 2017, 2018, 2019, 2020.

Zekeringen in het dashboard

Seat Alhambra (2015-2020) - zekeringen

Nummer

Type zekering

Ampère [A]

Beschrijving

F12

MINI ®

10

Linker koplamp

F13, F23

MINI ®

5 of 7,5

Elektronische handrem

F14

MINI ®

7,5

Aanhangwagen controle-eenheid

F14, F22

MINI ®

7,5

Schakelaar  licht (koplampen)

F 16

MINI ®

10

Rechter koplamp

F22

MINI ®

7,5

Regen/lampen sensor

F23

MINI ®

7,5

Controle-eenheid voor het airconditioningsysteem of verwarming en frisse lucht

F25

ATO ®

7,5

Mechanisme van de automatische versnellingspook

F28

ATO ®

15

Achterruitenwisser

F29

ATO ®

20

Aansteker, elektrische aansluiting

F36

ATO ®

5

Telefooninterface

F37

ATO ®

25

Glazen dak

F44

ATO ®

30

Verwarming achterruit

F48

ATO ®

15

Inbraakalarm.

F51

ATO ®

30

Verwarming van de stoel

Tabel van de zekeringen voor de zekeringen in de motorruimte

Seat Alhambra (2015-2020) - zekeringen

Nummer

Type zekering

Ampère [A]

Beschrijving

F3

ATO ®

30

Ruitenwissers

F7

ATO ®

25

Verwarming van de voorruit

F7

ATO ®

25

Toeter

F8

ATO ®

30

Versterker voor informatieve en entertainment systemen

F20

ATO ®

5

Remlicht sensor

F21

ATO ®

20

Hulphit verwarming

F26

MAXI ®

40

Ventilatorregelaar

Zekeringen aan de linkerkant van de kofferbak

Seat Alhambra (2015-2020) - zekeringen

Nummer

Type zekering

Ampère [A]
