Seat Cordoba III (2003-2009) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Seat Cordoba III 2003–2009, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Zekeringenschema en relais – Seat Cordoba III

Betreft voertuigen geproduceerd in de jaren:

2003, 2004, 2005.

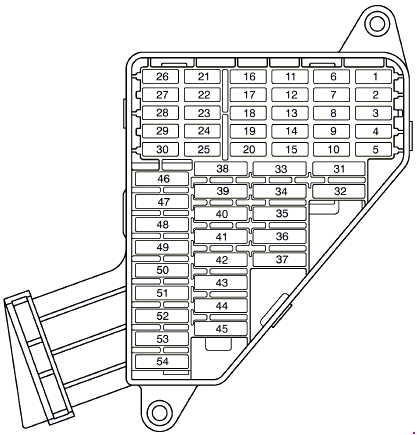

Zekeringkast

De zekeringen bevinden zich aan de linkerkant van het dashboard achter het deksel.

Nummer	Beschrijving	Amperages [A]
1	—	—
2	ABS/ESP	10
3	—	—
4	Remlicht; Koppeling.	5
5	Motorbesturing (benzine)	5
6	Dimlicht, rechts	5
7	Dimlicht, links	5
8	Verwarming spiegels	5
9	Lambdasensor	10
10	Signaal “S”1). Radio controle	5
11	—	—
12	Verstelbare koplampen	5
13	Oliedruk- en niveausensor	5
14	Motorverwarming/oliepomp	10
15	Automatische transmissiecontrole	10
16	Verwarmde stoelen	15
17	Motorbesturing	5
18	Dashboard; Verwarming en ventilatie; Navigatie; Verstelbare koplampen; Elektrische spiegel.	10
19	Achterspeellicht	15
20	Voorruitwissers	10
21	Dimlicht rechts	10
22	Dimlicht links	10
23	Nummerplaatverlichting; Zijlicht.	5
24	Voorruitenwisser	10
25	Spuitmonden (benzine)	10
26	Remlichtschakelaar; ESP.	10
27	Dashboard; Diagnose.	5
28	Controle: verlichting kofferbak, verlichting interieur, verlichting van het schuifdak	10
29	Climatronic	5
30	—	—
31	Elektrisch raam, links	25
32	Controle centrale vergrendeling	15
33	Zelfvoedende claxon	15
34	Huidige voeding	15
35	Schuifdak	20
36	Motorverwarming/ventilatie met elektrische ventilator	25
37	Koplamp sproeiers	20
38	Mistlampen; Achter mistlampen.	15
39	Controle motorbesturing benzine	15
40	Controle motorbesturing diesel	20
41	Brandstofniveau-indicator	15
42	Ontstekingstransformator	15
43	Dimlicht, rechts	15
44	Elektrisch raam achter links	25
45	Elektrisch raam voor rechts	25
46	Controle voorruitwisser	20
47	Controle verwarmd achterraam	20
48	Controle richtingaanwijzers	15
49	Aansteker	15
50	Regen sensor; Centrale vergrendeling.	20
51	Radio/CD/GPS	20
52	claxon	20
53	Dimlicht, links	15
54	Elektrisch raam achter rechts	25
1) Het signaal “S” is een systeem dat het stuurblok en de ontsteking omvat. Na het uitschakelen van de ontsteking en zonder de sleutel uit het contact te verwijderen, maakt deze functie het mogelijk om bepaalde elektrische apparaten, zoals de autoradio, de plafondlamp, enz. in te schakelen. Deze functie wordt uitgeschakeld nadat de sleutel uit het contact is verwijderd.

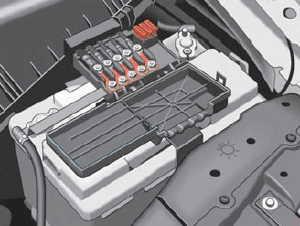

Zekeringkast in de motorruimte op de accu

Metalen zekeringen

Nummer	Beschrijving	Amperages [A]
1	Generator/ontsteking	175
2	Passagierscabine met potentiële distributie-ingang	110
3	Servostuurpomp	50
4	SLP (benzine); Verwarmde bougies (diesel).	50
5	Elektrische verwarming/airconditioning ventilator	40
6	ABS controle	40

Niet-metalen zekeringen

Nummer	Beschrijving	Amperages [A]
7	ABS controle	25
8	Elektrische verwarming/airconditioning ventilator	30
9	—	—
10	Bedrading controle	5
11	Airconditioning ventilator	5
12	—	—
13	Automatische transmissie Jatco controle	5
14	—	—
15	—	—
16	—	—
