Seat Leon (2005-2021) – zekeringdoos

Jeroen van Vliet

Seat Leon (2010) – schema van de zekering

In dit artikel vind je de schema’s van de zekeringkast van de Seat Leon 2005–2021, je krijgt informatie over de locatie van de zekeringpanelen in de auto en je leert de toewijzing van elke zekering (zekeringlay-out).

Seat Leon (2005) – schema van de zekeringkast

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Seat Leon (2005) is zekering 24 in de zekeringkast.

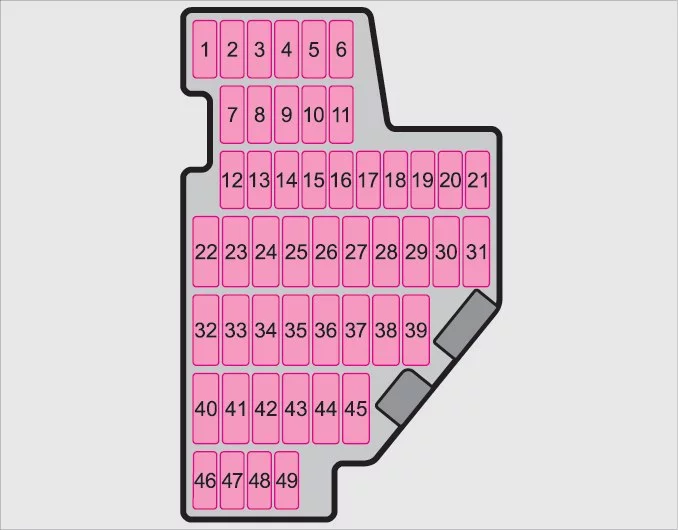

Zekeringen aan de linkerkant van het dashboard

Seat Leon (2005) - schema van de zekeringkast

Nr Beschrijving Amperages [A]
1 Benzine- en dieselmotorcontrole 10
2 ABS/ESP controle 5
3 Airbagcontrole 5
4 Verwarming controle;

Druksensor;

Verwarmde stoelen;

ESP-schakelaar;

achteruitrijden.

 5
5 Links en rechts koplampmotor;

GDL controle.

 5
6 CAN-gateway;

Automatische versnellingspook.

 5
7 Voorruit relais;

Verwarmde buitenspiegels;

VDA telefoon.

 5
8 Trailer controle 5
9 – –
10 – –
11 – –
12 Deurcontrole 10
13 Diagnose;

Verlichting schakelaar;

Rem.

 10
14 Automatische transmissie 5
15 Bedrading controle 7,5
16 Verwarming, lucht en klimaatcontrole. 10
17 Regen sensor 5
18 Automatische transmissie;

Parkeerhulp controle.

 5
19 – –
20 ESP controle 5
21 D2L motor (20147 kW) 10
22 Verwarmer 40
23 Deurcontrole 30
24 Sigarettenaansteker 25
25 Bedrading controle 25
26 12 V voedingspunten. 30
27 FSI ontsteking controle;

Benzine relais, EKP 1.6.

 15
28 – –
29 Debietmeter 10
30 Voorverwarmd 20
31 Vacuum pomp 20
32 Deurcontrole 30
33 Schuifdak 30
34 Comfort controle 25
35 Alarm sensor, claxon 5
36 Koplampen sproeier 20
37 Stoelen 30
38 Motor 10
39 Automatische transmissie 20
40 Verwarmer 40
41 Achterklep, voeding 15
42 Bedrading controle 15
43 Trailer controle 15
44 Trailer controle 20
45 Trailer controle 15
46 Verwarmde sproeiers;

Verwarming controle;

Klimaatregeling.

 5
47 Lambdasensor 10
48 Lambdasensor 10
49 Verlichting schakelaar 7,5

Schema van de zekeringen, motorruimte, linkerkant

Nr Beschrijving Amperages [A]
1 Reiniging 30
2 Stuurkolom 5
3 Bedrading controle 5
4 ABS 30
5 AQ transmissie 15
6 Kombi 5
7 – –
8 Radio 15
9 Telefoon 5
10 Hoofd relais in de motorruimte FSI en voeding van de diesel/injectiemodule. 5
Hoofd relais in de motorruimte D2L

(2,0 FSI 147 kW).

 10
11 – –
12 CAN-gateway 5
13 Voeding van de benzine-injectiemodule 25
Voeding van de diesel-injectiemodule 30
14 Bobine 20
15 Motor T71/20 FSI 5
Pomp relais 10
16 ADS pomp 30
17 Claxon 15
18 – –
19 Reiniging 30
20 – –
21 Lambdasensor 15
22 Rempedaal;

Snelheidssensor.

 5
23 Motor 1,6, hoofd relais

(relais 100)

 5
T 71 diesel EGR 15
2.0 D2L Hoge druk brandstofpomp. 10
24 ARF, versnellingsklep 10
25 Correcte verlichting 40
26 Linker verlichting 40
27 Motor 1.6 SLP 40
Gloeirelais 1.9 TDI 50
28 L15 40
29 Elektrische ramen (voor en achter) 50
Elektrische ramen (voor) 30
30 KLX 40

Locatie in de motorruimte: zijpaneel

Nr Beschrijving Amperages [A]
B1 Alternator <140 W. 150
Alternator > 140 W. 200
C1 Servostuur 80
D1 PTC (extra elektrische verwarming via lucht). 100
E1 Elektrische ventilator <500 W; Elektrische ventilator > 500 W. 50
80
F1 Meerdere voeding “30”;

Interne zekeringkast.

 100
G1 Voeding van de trailer zekering

in de interne zekeringkast.

 50
H1 – –
Leggere  Seat Tarraco (2018-2021) - zekeringdoos

Seat Leon (2006) – schema van de zekering

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in de Seat Leon (2006) is zekering 17 in de zekeringkast

Zekeringen aan de linkerkant van het dashboard

Nr Beschrijving Amperages [A]
1 Diagnosecentrale;

Verlichting instrumenten;

Verlichting koplampen;

Debietmeter;

Verwarmde voorruiten.

 10
2 Motorcontrole;

ABS-ESP controle;

Automatische transmissie;

Dashboard;

Trailer controle;

Verlichting schakelaar;

Remsensor;

Servostuur;

Links en rechts koplamp.

 5
3 Airbag 5
4 Verwarming;

achteruitrijschakelaar;

ASR-ESP schakelaar;

Telefoon;

Sprinklers;

Electrochromatisch spiegel.

 5
5 Rechter xenon koplamp 5
6 Linker xenon koplamp 5
7 – –
8 Trailer installatiekit

(ondersteuningsoplossing).

 5
9 – –
10 – –
11 – –
12 Centrale vergrendeling 10
13 Diagnose;

Verlichting schakelaar;

Regensensor.

 10
14 Automatische transmissie;

Verwarming;

ESP controle;

Automatische versnellingspook.

 5
15 Kabel controle eenheid 7,5
16 – –
17 Alarm 5
18 – –
19 Mistlampen kit

(ondersteuningsoplossing).


20 – –
21 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI).

 10
22 Ventilator controle 40
23 Elektrische ramen voor 30
24 – –
25 Achterruitverwarming 25
26 Elektrische ramen achter 30
27 Motor (meter / pomp relais) 15
28 Comfort controle 25
29 – –
30 Automatische transmissie 20
31 Vacuum pomp 20
32 – –
33 Schuifdak 30
34 Comfort controle 25
35 – –
36 Koplampen reiniger 20
37 Verwarmde stoelen 30
38 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI).

 10
39 – 20
40 Ventilator controle 40
41 Voorruitwissers motor;

Kabel controle eenheid.

 15
42 12V aansluiting;

Sigarettenaansteker.

 15
43 Voorbereiding voor trailer montage 15
44 Voorbereiding voor trailer montage 20
45 Voorbereiding voor trailer montage 15
46 – –
47 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI).

 10
48 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI).

 10
49 – –

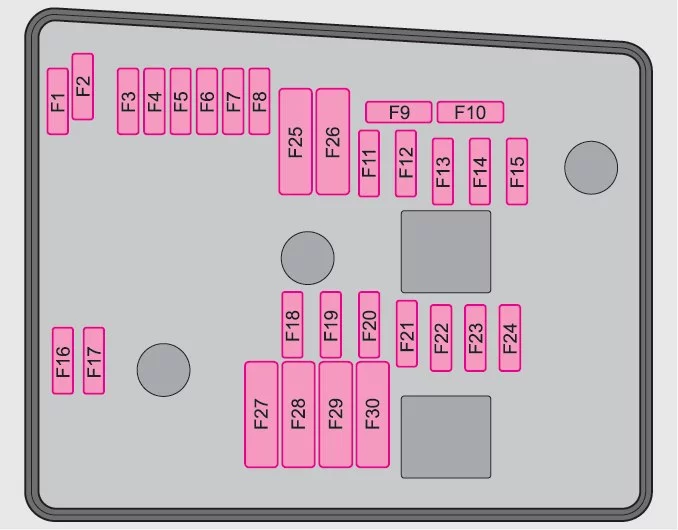

Schema van de zekeringen, motorruimte, linkerkant

Seat Leon (2006) – zekeringkast

Nr Beschrijving Amperages [A]
1 Reiniging 30
2 Stuurkolom 5
3 Kabel controle eenheid 5
4 ABS 30
5 AQ transmissie 15
6 Dashboard 5
7 – –
8 Radio 15
9 Telefoon 5
10 Hoofd relais in FSI,

motorruimte Diesel,

voeding van de injectiemodule.

 5
Hoofd relais in de motorruimte D2L

(2.0 FSI 147 kW).

 10
11 – –
12 CAN-gateway 5
13 Voeding van de benzine-injectiemodule 25
Voeding van de diesel-injectiemodule 30
14 Bobine 20
15 Motor T71/20 FSI 5
Pomp relais 10
16 ADS pomp 30
17 Claxon 15
18 – –
19 Reiniging (?) 30
20 – –
21 Lambdasensor 15
22 Rempedaal, snelheidssensor 5
23 Motor 1.6, hoofd relais

(relais nr. 100).

 5
T 71 diesel EGR 10
2.0 D2L Hoge druk brandstofpomp 15
24 ARF, versnellingsklep 10
25 Correcte verlichting 40
26 Linker verlichting 40
27 Motor 1.6 SLP 40
Gloeirelais 1.9 TDI 50
28 KL15 40
29 Elektrische ramen (voor en achter) 50
Elektrische ramen (voor) 30
30 X – ontluchtingsrelais 40

Locatie in de motorruimte: zijpaneel

Nr Beschrijving Amperages [A]
B1 Alternator <140 W. 150
Alternator > 140 W. 200
C1 Servostuur 80
D1 Meerdere voeding “30”;

Interne zekeringkast.

 100
E1 Ventilator <500 W; Ventilator > 500 W. 50
80
F1 PTC

extra elektrische verwarming via lucht

 100
G1 Voeding van de trailer zekering

in de interne zekeringkast.

 50
H1 Centrale vergrendeling (4F8 met autolock) –

Seat Leon (2007) – schema van de zekeringkast

Productiejaar: 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Seat Leon (2007) is zekering 42 in de zekeringkast

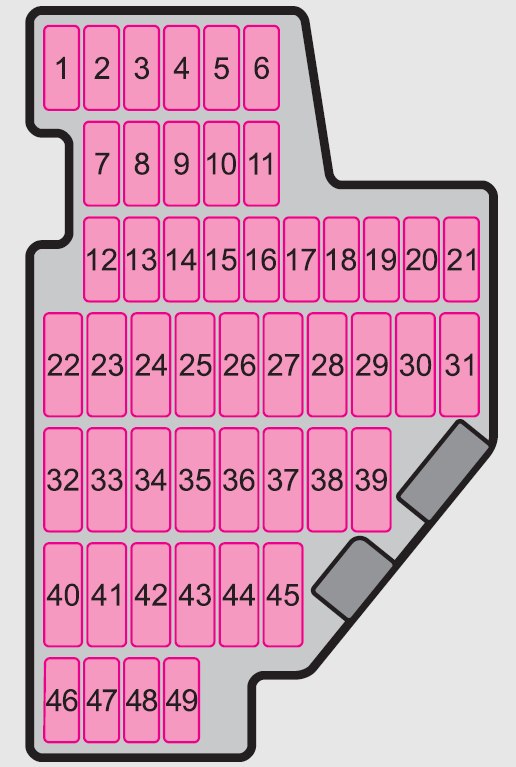

Zekeringen aan de linkerkant van het dashboard

Nr Beschrijving Amperages [A]
1 Diagnose;

Dashboard;

Verlichting indicatoren;

Dashboard koplampen;

Debietmeter;

Verwarmde ruitenwissers.

 10
2 Motorcontrole;

Dashboard ABS-ESP;

Automatische transmissie;

Dashboard instrumenten;

Dashboard trailer;

Verlichting schakelaar;

Remsensor;

Servostuur;

Rechter en linker koplamp.

 5
3 Airbag 5
4 Verwarming;

achteruitrijschakelaar;

ASR-ESP schakelaar;

Telefoon;

Sprinklers;

Electrochromatisch spiegel anti-verblinding;

Tomtom navigatie.

 5
5 Rechter xenon koplamp 5
6 Linker xenon koplamp 5
7 – –
8 Voorbereiding voor trailer installatie

(ondersteuningsoplossing)

 5
9 – –
10 – –
11 – –
12 Centrale vergrendeling 10
13 Diagnose;

Verlichting schakelaar;

Regensensor.

 10
14 Automatische transmissie;

Verwarming;

ESP controle;

Automatische versnellingspook.

 5
15 Kabel controle eenheid 7,5
16 – –
17 Alarm 5
18 – –
19 Mistlampen kit

(ondersteuningsoplossing)


20 – –
21 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI)

 10
22 Ventilator controle 40
23 Elektrische ramen voor 30
24 – –
25 Achterruitverwarming 25
26 Elektrische ramen achter 30
27 Motor (centrale brandstof / pomp relais) 15
28 Comfort controle 25
29 – –
30 Automatische transmissie 20
31 Vacuum pomp 20
32 – –
33 Schuifdak 30
34 Comfort controle 25
35 – –
36 Koplampen reiniger 20
37 Verwarmde stoelen 30
38 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI)

 10
39 – 20
40 Ventilator controle 40
41 Voorruitwissers motor;

Kabel controle eenheid.

 15
42 12V aansluiting;

Sigarettenaansteker.

 15
43 Voorbereiding voor trailer montage 15
44 Voorbereiding voor trailer montage 20
45 Voorbereiding voor trailer montage 15
46 – –
47 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI)

 10
48 D2L motor

(2,0 l 147 kW 4 versnellingen TFSI)

 10
49 – –
Leggere  Seat Altea XL (2006-2009) – zekeringdoos

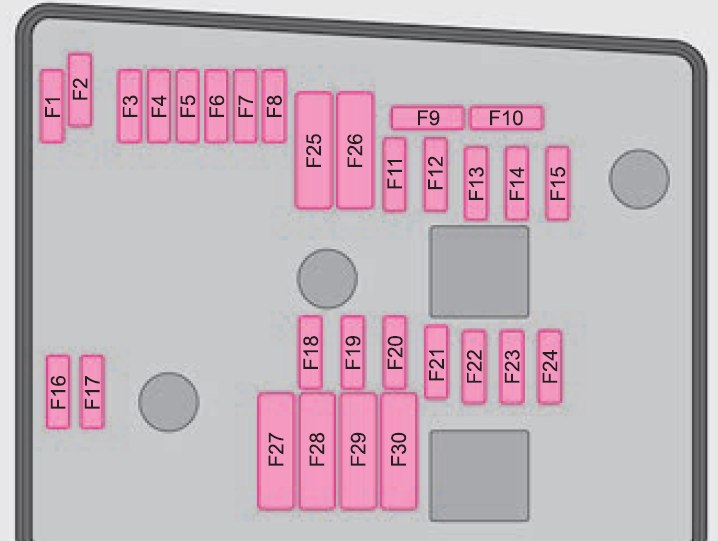

Schema van de zekeringen, motorruimte, linkerkant

Nr Beschrijving Amperages [A]
1 Reiniging 30
2 Stuurkolom 5
3 Kabel controle eenheid 5
4 ABS 30
5 AQ transmissie 15
6 Dashboard instrumenten 5
7 – –
8 Radio 15
9 Telefoon 5
10 Hoofd relais in FSI,

motorruimte Diesel,

voeding van de injectiemodule.

 5
Hoofd relais in de motorruimte D2L

(2.0 FSI 147 kW).

 10
11 – –
12 CAN-gateway 5
13 Voeding van de benzine-injectiemodule 25
Voeding van de diesel-injectiemodule 30
14 Bobine 20
15 Motor T71/20 FSI 5
Pomp relais 10
16 ADS pomp 30
17 Claxon 15
18 – –
19 Reiniging (?) 30
20 – –
21 Lambdasensor 15
22 Rempedaal, snelheidssensor 5
23 Motor 1.6, hoofd relais

(relais nr. 100).

 5
T 71 diesel EGR 10
2.0 D2L Hoge druk brandstofpomp 15
24 ARF, versnellingsklep 10
25 Correcte verlichting 40
26 Linker verlichting 40
27 Motor 1.6 SLP 40
Gloeirelais 1.9 TDI 50
28 KL15 40
29 Elektrische ramen (voor en achter) 50
Elektrische ramen (voor) 30
30 X – ontluchtingsrelais 40

Locatie in de motorruimte: zijpaneel

Nr Beschrijving Amperages [A]
B1 Alternator <140 W. 150
Alternator > 140 W. 200
C1 Servostuur 80
D1 Meerdere voeding “30”;

Interne zekeringkast.

 100
E1 Ventilator <500 W; Ventilator > 500 W. 50
80
F1 PTC

extra elektrische verwarming via lucht

 100
G1 Voeding van de trailer zekering

in de interne zekeringkast.

 50
H1 Centrale vergrendeling (4F8 met autolock) –

Seat Leon (2008) – schema van de zekeringkast

Productiejaar: 2008

Zekeringen aan de linkerkant van het dashboard

Nr Beschrijving Amp [A]
1 Diagnose;

Dashboard;

Verlichting indicatoren;

Dashboard koplampen;

Debietmeter;

Verwarmde ruitenwissers.

 10
2 Motorcontrole;

Dashboard ABS-ESP;

Automatische transmissie;

Dashboard instrumenten;

Dashboard trailer;

Verlichting schakelaar;

Remsensor;

Servostuur;

Rechter en linker koplamp.

 5
3 Airbag 5
4 Verlichting schakelaar;

achteruitrijschakelaar;

ASR-ESP schakelaar;

Telefoon;

Sprinklers;

Electrochromatisch spiegel;

Tomtom navigatie.

 5
5 Rechter xenon koplamp 5
6 Linker xenon koplamp 5
7 – –
8 – –
9 – –
10 – –
11 – –
12 Centrale vergrendeling 10
13 Diagnose;

Verlichting schakelaar;

Regensensor.

 10
14 Automatische transmissie;

Verwarming;

ESP controle;

Automatische versnellingspook.

 5
15 Kabel controle eenheid 7,5
16 – –
17 Alarm 5
18 – –
19 – –
20 – –
21 Motorbeheer 10
22 Ventilator schakelaar 40
23 Elektrische ramen (voor) 30
24 – –
25 Achterruitverwarming 25
26 Elektrische ramen (achter) 30
27 Motor (centrale brandstof / pomp relais) 15
28 Comfort controle 30
29 – –
30 Automatische transmissie 20
31 Vacuum pomp 20
32 – –
33 Schuifdak 30
34 Comfort controle 25
35 – –
36 Koplampen reiniger 20
37 Verwarmde stoelen 30
38 Motor D2L

(2,0 l 147 kW 4 versnellingen TFSI)

 10
39 – 20
40 Ventilator controle 40
41 Motor voorruitwissers;

Kabel controle eenheid.

 15
42 12V aansluiting;

Sigarettenaansteker.

 15
43 Voorbereiding voor trailer montage 15
44 Voorbereiding voor trailer montage 20
45 Voorbereiding voor trailer montage 15
46 – –
47 Motor D2L

(2,0 l 147 kW 4 versnellingen TFSI)

 10
48 Motor D2L

(2,0 l 147 kW 4 versnellingen TFSI)

 10
49 – –
Leggere  Seat Cordoba III (2003-2009) - zekeringdoos

Schema van de zekeringen, motorruimte, linkerkant

Nr Beschrijving Amperages [A]
1 Reiniging 30
2 Stuurkolom 5
3 Kabel controle eenheid 5
4 ABS 30
5 AQ transmissie 15
6 Dashboard instrumenten 5
7 – –
8 Radio 15
9 Telefoon 5
10 Hoofd relais in FSI,

motorruimte Diesel,

voeding van de injectiemodule.

 5
Hoofd relais in de motorruimte D2L

(2.0 FSI 147 kW).

 10
11 – –
12 CAN-gateway 5
13 Voeding van de benzine-injectiemodule 25
Voeding van de diesel-injectiemodule 30
14 Bobine 20
15 Motor T71/20 FSI 5
Pomp relais 10
16 ADS pomp 30
17 Claxon 15
18 – –
19 Reiniging (?) 30
20 – –
21 Lambdasensor 15
22 Rempedaal, snelheidssensor 5
23 Motor 1.6, hoofd relais

(relais nr. 100).

 5
T 71 diesel EGR 10
2.0 D2L Hoge druk brandstofpomp 15
24 ARF, versnellingsklep 10
25 Correcte verlichting 40
26 Linker verlichting 40
27 Motor 1.6 SLP 40
Gloeirelais 1.9 TDI 50
28 KL15 40
29 Elektrische ramen (voor en achter) 50
Elektrische ramen (voor) 30
30 X – ontluchtingsrelais 40

Locatie in de motorruimte: zijpaneel

Nr Beschrijving Amperages [A]
B1 Alternator <140 W. 150
Alternator > 140 W. 200
C1 Servostuur 80
D1 Meerdere voeding “30”;

Interne zekeringkast.

 100
E1 Ventilator <500 W; Ventilator > 500 W. 50
80
F1 PTC

extra elektrische verwarming via lucht

 100
G1 Voeding van de trailer zekering

in de interne zekeringkast.

 50
H1 Centrale vergrendeling (4F8 met autolock) –

Seat Leon (2009) – schema van de zekering

Sigarettenaansteker zekering (voedingsaansluiting) in de Seat Leon (2009) is zekering 42 in de zekeringkast.

Productiejaar: 2009

Zekeringen aan de linkerkant van het dashboard

Nr Beschrijving Amp [A]
1 Diagnose;

Dashboard;

Verlichting instrumenten;

Dashboard koplampen;

Debietmeter;

Verwarmde ruitenwissers;

Motorbeheer;

AFS koplampen.

 10
2 Motorcontrole;

Dashboard ABS-ESP;

Automatische transmissie;

Dashboard;

Dashboard trailer;

Verlichting schakelaar;

Remsensor;

Servostuur;

Rechter en linker koplamp.

 10
3 Airbag 5
4 Verwarming;

achteruitrijschakelaar;

ASR-ESP schakelaar;

Electrochromatisch spiegel;

Parkeerhulp afstandsbediening;

Oliepeil sensor.

 5
5 Rechter xenon koplamp 10
6 Linker xenon koplamp 10
7 – –
8 Hulp bij het installeren van de trekhaak 5
9 – –
10 – –
11 – –
12 Centrale vergrendeling 15
13 Diagnose;

Verlichting;

Regensensor;

Verwarmde achterruit.

 10
14 Automatische transmissie;

Verwarming;

ESP controle;

Automatische versnellingspook.

 5
15 – –
16 – –
17 Alarm 5
18 Kombi;

Leve met START STOP functie.

 5
19 Hulp bij mistlampen 20
20 Navigatie;

Radio met START STOP functie.

 15
21 Motorbeheer 10
22 Ventilator schakelaar 40
23 Elektrische ramen (voor) 30
24 Carrosserie controle 20
25 Achterruitverwarming 25
26 Elektrische ramen (achter) 30
27 Motor

(brandstofcontrole/pomp relais)

 15
28 Comfort controle 30
29 – –
30 Automatische transmissie 20
31 Vacuum pomp 20
32 – –
33 Schuifdak 30
34 Comfort controle 25
35 – –
36 Koplampen reiniger 20
37 Verwarmde stoelen 30
38 Motor D2L

(2,0 l 147 kW 4 versnellingen TFSI)

 10
39 – 20
40 Ventilator controle 40
41 Motor voorruitwissers;

Kabel controle eenheid.

 20
42 12 V aansluiting;

Sigarettenaansteker.

 15
43 Voorbereiding voor trailer montage 15
44 Voorbereiding voor trailer montage 20
45 Voorbereiding voor trailer montage 15
46 – –
47 Motor D2L

(2,0 l 147 kW 4 versnellingen TFSI)

 10
48 Motor D2L

(2,0 l 147 kW 4 versnellingen TFSI)

 10
49 – –

Schema van de zekeringen, motorruimte, linkerkant

Nr Beschrijving Amperages [A]
1 Reiniging 30
2 – –
3 Kabel controle eenheid 5
4 ABS 30
5 AQ transmissie 15
6 Combinatie/kolom stuur 5
7 Ontstekingssleutel 40
8 Radio 15
9 Telefoon;

TomTom navigatie.

 5
10 Motorbeheer 5
Motorbeheer 10
11 – –
12 Overgang 5
13 Voeding van de benzine-injectiemodule 25
Voeding van de diesel-injectiemodule 30
14 Bobine 20
15 Motorbeheer 5
Pomp relais 10
16 Correcte verlichting 30
17 Claxon 15
18 – –
19 Reiniging 30
20 Waterpomp 10
Pomp met druk sensor voor motor 1.8 20
21 * Lambdasensor 15
22 Rempedaal;

Snelheidssensor.

 5
23 * Motorbeheer 5
Motorbeheer 10
Motorbeheer 15
24 AKF, versnellingsklep 10
25 * ABS pomp 40
26 Linker verlichting 30
27 * Motorbeheer 40
Motorbeheer 50
28 – –
29 Elektrische ramen (voor en achter) 50
Elektrische ramen (voor) 30
30 Ontstekingssleutel 40
* Nominale kracht afhankelijk van de motor

Seat Leon (2010) – schema van de zekering

Post correlati:

  1. Seat Ibiza II (6K) (1993-1999) – batterij
  2. Seat Cordoba I facelift (1999-2002) – batterij
  3. Seat Cordoba I (1993-1999) – batterij
  4. SEAT Alhambra 7M (1996-2010) – zekeringdoos
  5. Seat Toledo (2004-2012) – zekeringdoos
  6. Seat Mii (2011-2019) – zekeringdoos
  7. Seat Arona (2017-2021) – zekeringdoos
  8. Seat Ateca (2016-2021) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
