Skoda Fabia III (2020-2021) – zekeringdoos
Schema van de zekeringen en relais – Skoda Fabia III
Betreft voertuigen geproduceerd in de jaren:
2020.
Voor de sigarettenaansteker (elektrische aansluitingen) in de Skoda Fabia zijn de zekeringen 13 (12 volt aansluiting in de kofferbak) en 44 (sigarettenaansteker, 12 volt voeding) verantwoordelijk in het zekeringenkastje van het dashboard.
| Kleur van de zekering | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel-blauw | 20 |
| wit | 25 |
| groen/roze | 30 |
| groen | 40 |
| rood | 50 |

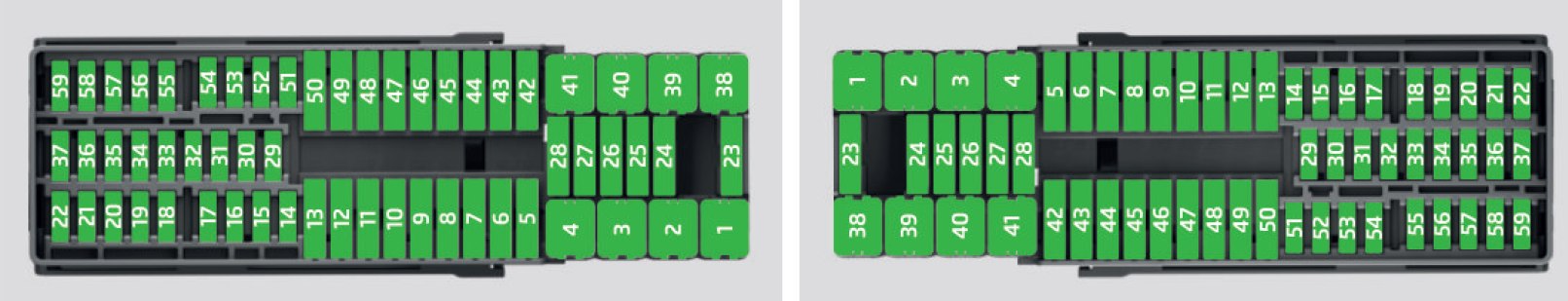

Zekeringenkast in het dashboard
Voertuigen met stuur aan de linker- en rechterzijde
| Nummer | Beschrijving |
|---|---|
| 1 | Linker koplamp; Positielichten; Bovenste remlicht. |
| 2 | Centrale vergrendeling; Voor- en achterruitwissers (alleen met ACC). |
| 3 | Ontsteking |
| 4 | Rechter koplamp; Achtermistlamp; Nummerplaatverlichting. |
| 5 | Elektrische ramen – bestuurder |
| 6 | Interieurverlichting |
| 7 | Toeter |
| 8 | Trekhaak |
| 9 | Bediening onder het stuur; Motorcontrole systeem (alleen zonder KESSY); Automatische transmissie (alleen zonder KESSY); ESC (alleen zonder KESSY); Trekhaak (alleen zonder KESSY); Servostuur (alleen zonder KESSY). |
| 10 | Elektrische ramen – linker achterzijde |
| 11 | Koplampenreinigingssysteem |
| 12 | Scherm van het infotainmentsysteem |
| 13 | Reserve |
| 14 | Bediening onder het stuur; Lichtschakelaar; Sleutelontgrendeling (automatische transmissie); Diagnosetool; Waarschuwingslampje; Regensensor; Lichtsensor; Achteruitrijcamera. |
| 15 | Klimatisering; Automatische transmissie. |
| 16 | Dashboard; Noodnummer. |
| 17 | Alarm systeem; Toeter. |
| 18 | Data kompas |
| 19 | Reserve |
| 20 | Reserve |
| 21 | Reserve |
| 22 | Voorruit- en achterruitwissers (alleen zonder ACC) |
| 23 | Reserve |
| 24 | Klimatisering/verwarming |
| 25 | Reserve |
| 26 | Verwarming van de voorstoelen |
| 27 | Achterruitwisser |
| 28 | Reserve |
| 29 | Airbag |
| 30 | Lichtschakelaar; Achteruitrijlichtschakelaar; Verstelling van de buitenste spiegels; Voeding van het centrale paneel met knoppen; Voeding van het zijpaneel met knoppen; Achteruitkijkspiegel; Klimatisering; Parkeersensor systeem. |
| 31 | Brandstofpomp; Radiator ventilator; Cruise control; Diagnosetool. |
| 32 | Verstelling van de koplampen; LED-koplampen. |
| 33 | Koppeling pedaal schakelaar; Motorstart. |
| 34 | USB oplaadfunctie |
| 35 | Dodehoekdetectie |
| 36 | Verwarming van de voorstoelen |
| 37 | Radar |
| 38 | Reserve |
| 39 | Reserve |
| 40 | Data kompas |
| 41 | Verwarming van de achterruit |
| 42 | Elektrische ramen – passagier |
| 43 | Trekhaak |
| 44 | Sigarettenaansteker; 12 V aansluiting. |
| 45 | Elektrische ramen – rechter achterzijde |
| 46 | Voor- en achterruitwissers; Bediening onder het stuur. |
| 47 | Trekhaak |
| 48 | Trekhaak |
| 49 | Brandstofpomp |
| 50 | Infotainment apparaat |
| 51 | Verwarming van de buitenspiegels; Verwarming van de sproeiers. |
| 52 | KESSY (sleutelloze sluit- en startsysteem) |
| 53 | Stuurkolom vergrendeling (voertuig met KESSY) |
| 54 | Reserve |
| 55 | Reserve |
| 56 | Reserve |
| 57 | Reserve |
| 58 | Reserve |
| 59 | Reserve |
Zekeringenkast in de motorruimte
| Nummer | Beschrijving |
|---|---|
| 1 | Radiator ventilator |
| 2 | Reserve |
| 3 | ESC, eventueel ABS |
| 4 | Reserve |
| 5 | Reserve |
