Skoda Kodiaq – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Škoda Kodiaq, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Skoda Kodiaq – schema van de zekeringkast

Productiejaar: –

Zekeringen in het dashboard

Nummer	Functie
1	Niet toegewezen
2	Niet toegewezen
3	Niet toegewezen
4	Verwarmd stuurwiel
5	Databus
6	Automatische transmissie
7	Airconditioning, ontvanger voor afstandsbediening van de verwarming, verwarmde achterruit, verwarmde voorruit, achterste airconditioningsysteem
8	Verlichtingsschakelaar, regensensor, handrem, sfeerverlichting, alarmsysteem sensor, projector
9	Bediening onder het stuur
10	Informatie- en entertainmentscherm
11	Verlichting – links
12	Infotainment, ExBoxM2 (betreft Zuid-Korea)
13	Veer van de veiligheidsgordel links
14	Airconditioning ventilator, verwarming
15	Elektronische vergrendeling van het stuursysteem
16	USB-poort, diagnostische connector, Phonebox
17	Instrumentenpaneel, alarmactivering
18	Achteruitrijcamera
19	KESSY
20	SCR
21	Vierwielaandrijving
22	Trekkhaak
23	Panoramadak / schuifdak
24	Verlichting – rechts
25	Centrale vergrendeling – voor- en achterdeuren links, elektrische raam – links, buitenspiegels links – verwarming, inklapfunctie, afstelling spiegeloppervlak
26	Verwarmde voorstoelen
27	Interieurverlichting
28	Trailer – elektrische aansluiting
29	Niet toegewezen
30	Demperafstelling
31	Niet toegewezen
32	Parkeerhulp (Park Assist)
33	Airbag
34	Airconditioning, achteruitrijlichtschakelaar, automatisch dimmende spiegel, stoelverwarming, handrem, lichtschakelaars, schakelbalk, elektrische bijverwarming
35	Diagnostische connector, camera, radar
36	AFS-koplampen – rechterzijde
37	AFS-koplampen – linkerzijde
38	Trailer – elektrische aansluiting
39	Centrale vergrendeling – voor- en achterdeuren rechterzijde, elektrische raam rechterzijde, buitenspiegels rechterzijde – verwarming, inklapfunctie, afstelling spiegeloppervlak
40	12 V voedingspunten
41	Veer van de veiligheidsgordel rechts
42	Bagageklepvergrendeling, koplampenwissers, voor- en achterruitenwissers
43	Audioversterker
44	Trailer – elektrische aansluiting
45	Elektrische stoelverstelling van de bestuurder
46	230 Volt voedingsaansluiting
47	Achterruitenwisser
48	“Dodehoekdetectie
49	Motorstart, koppelingspedaalschakelaar
50	Bagageklep openen
51	Verwarming van de achterstoelen
52	Verwarmde voorstoelen
53	Verwarmde achterruit

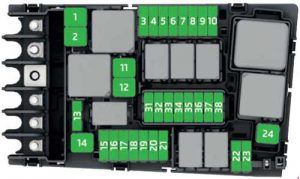

Zekeringen in de motorruimte
