Skoda Roomster (2006-2015) – zekeringdoos

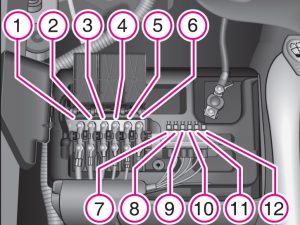

Zekeringkast in de motorruimte (dichtbij de accu)

In dit artikel vind je de schema’s van de zekeringkast van de Škoda Roomster (2006-2015), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Skoda Roomster (2006) – schema van de zekeringkast

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Roomster (2006) is de zekering 47 in de zekeringkast

Zekeringkast in het dashboard

Zekeringkast in de motorruimte (dichtbij de accu)

Skoda Roomster (2007-2008) – schema van de zekeringkast

Productiejaar: 2007, 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Roomster (2007-2008) is de zekering 47 in de zekeringkast in het dashboard.

Zekeringkast in het dashboard

Nr	Beschrijving	Amp [A]
1	Elektrohydraulische stuurbekrachtiging	5
2	Meetinstrument; Verstelling van de koplampen.	5
3	Motorcontroller – benzinemotor	5
4	ABS-controller	5
5	Benzinemotor: remlichtschakelaar, cruisecontrol.	5
6	Niet toegewezen	–
7	Motorcontroller 1,2 l motor	15
8	Injectoren – 1,4 l; 1,6 l	10
9	Verwarming controle; Klimatisering controller; Parkeerhulp; Bochtverlichting controller.	5
10	PCV-klep	7,5
11	Eleketrisch verstelbare spiegel; Eleketrische ramen.	7,5
12	Achteruitrijlicht	10
13	Motorcontroller (voor voertuigen met automatische transmissie)	10
14	Motor voor bochtverlichting	10
15	PDA-navigatie	5
16	Niet toegewezen	–
17	Linker positie licht; Nummerplaatverlichting.	5
18	Rechter positie licht	5
19	Radio; Centrale controle-eenheid.	5
20	Meetinstrument; Stuurhoek sensor; ESP; Voertuigspanning controle-eenheid.	5
21	Remlichten	10
22	Verwarmingsbediening; Klimatisering controle; Parkeerhulp; Mobiele telefoon.	7,5
23	Interieurverlichting, handschoenenkastje en kofferbak	10
24	Achterklep vergrendeling	10
25	Stoelverwarmers	20
26	Verwarmde sproeiers voorruit; Wisser	15
27	Niet toegewezen	–
28	Benzinemotor: AKF-klep, regelklep.	10
29	Injectie – motor 1,2 l	10
30	Brandstofpomp – benzinemotor	15
31	Lambdasonde	10
32	Dieselmotor: remlichtschakelaar en koppelingspedaal, cruisecontrol, brandstofpomp relais en gloeirelais.	5
33	Motorcontroller – dieselmotor	30
34	Motorcontroller 1,4 l; 1,6 l motor	30
	Brandstofpomp – dieselmotor	15
35	Niet toegewezen	–
36	Hoofdkabel	15/5 a)
37	Achter mistachterlicht	7,5
38	Mistlichten	10
39	Ventilator	25
40	Achterruitenwisser	10
41	Niet toegewezen	–
42	Achterruitverwarming	25
43	Toeter	20
44	Voorruitwisser	20
45	Centrale controle-eenheid voor het comfort systeem	25
46	Motorcontroller 1,4 l; 1,6 l benzinemotor	5
47	Sigarettenaansteker; Aansluiting in de kofferbak.	15
48	ABS	5
49	Knipperlichten	15
50	Voorbereiding voor radio-installatie, telefoon, multifunctionele module.	10
51	Elektrisch bediend raam (voor en achter aan de linkerkant)	25
52	Elektrisch bediend raam (voor en achter aan de rechterkant)	25
53	Niet toegewezen	–
54	Inbraakalarm systeem	15
55	Niet toegewezen	–
56	Verlichting van de koplampen	25
57	Dimlichten aan de linkerzijde	15
58	Dimlichten aan de rechterzijde
a) Als de motor al is uitgeschakeld, kan een aangesloten elektrisch element de accu ontladen.

Zekeringkast in de motorruimte (dichtbij de accu)

Nr	Beschrijving	Amp [A]
1	Generator	175
2	Interieur	110
3	Radiatorventilator	40
4	ABS of TCS of ESP	40
5	Stuurhulp	50
6	Gloeibougies	50
7	ABS of TCS of ESP	25
8	Radiatorventilator	30
9	Klimatisering	5
10	Motorcontroller	15
11	Centrale controle-eenheid	5
12	Automatische transmissie	5

Skoda Roomster (2007-2008) – schema van de zekeringkast

Productiejaar: 2007, 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Roomster (2007-2008) is de zekering 47 in de zekeringkast in het dashboard.

Zekeringkast in het dashboard

Nr	Beschrijving	Amp [A]
1	Elektrohydraulische stuurbekrachtiging	5
2	Meetinstrument; Verstelling van de koplampen.	5
3	Motorcontroller – benzinemotor	5
4	ABS-controller	5
5	Benzinemotor: remlichtschakelaar, cruisecontrol.	5
6	Niet toegewezen	–
7	Motorcontroller 1,2 l motor	15
8	Injectoren – 1,4 l; 1,6 l	10
9	Verwarming controle; Klimatisering controller; Parkeerhulp; Bochtverlichting controller.	5
10	PCV-klep	7,5
11	Eleketrisch verstelbare spiegel; Eleketrische ramen.	7,5
12	Achteruitrijlicht	10
13	Motorcontroller (voor voertuigen met automatische transmissie)	10
14	Motor voor bochtverlichting	10
15	PDA-navigatie	5
16	Niet toegewezen	–
17	Linker positie licht; Nummerplaatverlichting.	5
18	Rechter positie licht	5
19	Radio; Centrale controle-eenheid.	5
20	Meetinstrument; Stuurhoek sensor; ESP; Voertuigspanning controle-eenheid.	5
21	Remlichten	10
22	Verwarmingsbediening; Klimatisering controle; Parkeerhulp; Mobiele telefoon.	7,5
23	Interieurverlichting, handschoenenkastje en kofferbak	10
24	Achterklep vergrendeling	10
25	Stoelverwarmers	20
26	Verwarmde sproeiers voorruit; Wisser	15
27	Niet toegewezen	–
28	Benzinemotor: AKF-klep, regelklep.	10
29	Injectie – motor 1,2 l	10
30	Brandstofpomp – benzinemotor	15
31	Lambdasonde	10
32	Dieselmotor: remlichtschakelaar en koppelingspedaal, cruisecontrol, brandstofpomp relais en gloeirelais.	5
33	Motorcontroller – dieselmotor	30
34	Motorcontroller 1,4 l; 1,6 l motor	30
	Brandstofpomp – dieselmotor	15
35	Niet toegewezen	–
36	Hoofdkabel	15/5 a)
37	Achter mistachterlicht	7,5
38	Mistlichten	10
39	Ventilator	25
40	Achterruitenwisser	10
41	Niet toegewezen	–
42	Achterruitverwarming	25
43	Toeter	20
44	Voorruitwisser	20
45	Centrale controle-eenheid voor het comfort systeem	25
46	Motorcontroller 1,4 l; 1,6 l benzinemotor	5
47	Sigarettenaansteker; Aansluiting in de kofferbak.	15
48	ABS	5
49	Knipperlichten	15
50	Voorbereiding voor radio-installatie, telefoon, multifunctionele module.	10
51	Elektrisch bediend raam (voor en achter aan de linkerkant)	25
52	Elektrisch bediend raam (voor en achter aan de rechterkant)	25
53	Niet toegewezen	–
54	Inbraakalarm systeem	15
55	Niet toegewezen	–
56	Verlichting van de koplampen	25
57	Dimlichten aan de linkerzijde	15
58	Dimlichten aan de rechterzijde
a) Als de motor al is uitgeschakeld, kan een aangesloten elektrisch element de accu ontladen.

Zekeringkast in de motorruimte (dichtbij de accu)

Nr	Beschrijving	Amp [A]
1	Generator	175
2	Interieur	110
3	Radiatorventilator	40
4	ABS of TCS of ESP	40
5	Stuurhulp	50
6	Gloeibougies	50
7	ABS of TCS of ESP	25
8	Radiatorventilator	30
9	Klimatisering	5
10	Motorcontroller	15
11	Centrale controle-eenheid	5
12	Automatische transmissie	5

Skoda Roomster (2007-2008) – schema van de zekeringkast

Productiejaar: 2007, 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Roomster (2007-2008) is de zekering 47 in de zekeringkast in het dashboard.

Zekeringkast in het dashboard

Nr	Beschrijving	Amp [A]
1	Elektrohydraulische stuurbekrachtiging	5
2	Meetinstrument; Verstelling van de koplampen.	5
3	Motorcontroller – benzinemotor	5
4	ABS-controller	5
5	Benzinemotor: remlichtschakelaar, cruisecontrol.	5
6	Niet toegewezen	–
7	Motorcontroller 1,2 l motor	15
8	Injectoren – 1,4 l; 1,6 l	10
9	Verwarming controle; Klimatisering controller; Parkeerhulp; Bochtverlichting controller.	5
10	PCV-klep	7,5
11	Eleketrisch verstelbare spiegel; Eleketrische ramen.	7,5
12	Achteruitrijlicht	10
13	Motorcontroller (voor voertuigen met automatische transmissie)	10
14	Motor voor bochtverlichting	10
15	PDA-navigatie	5
16	Niet toegewezen	–
17	Linker positie licht; Nummerplaatverlichting.	5
18	Rechter positie licht	5
19	Radio; Centrale controle-eenheid.	5
20	Meetinstrument; Stuurhoek sensor; ESP; Voertuigspanning controle-eenheid.	5
21	Remlichten	10
22	Verwarmingsbediening; Klimatisering controle; Parkeerhulp; Mobiele telefoon.	7,5
23	Interieurverlichting, handschoenenkastje en kofferbak	10
24	Achterklep vergrendeling	10
25	Stoelverwarmers	20
26	Verwarmde sproeiers voorruit; Wisser	15
27	Niet toegewezen	–
28	Benzinemotor: AKF-klep, regelklep.	10
29	Injectie – motor 1,2 l	10
30	Brandstofpomp – benzinemotor	15
31	Lambdasonde	10
32	Dieselmotor: remlichtschakelaar en koppelingspedaal, cruisecontrol, brandstofpomp relais en gloeirelais.	5
33	Motorcontroller – dieselmotor	30
34	Motorcontroller 1,4 l; 1,6 l motor	30
	Brandstofpomp – dieselmotor	15
35	Niet toegewezen	–
36	Hoofdkabel	15/5 a)
37	Achter mistachterlicht	7,5
38	Mistlichten	10
39	Ventilator	25
40	Achterruitenwisser	10
41	Niet toegewezen	–
42	Achterruitverwarming	25
43	Toeter	20
44	Voorruitwisser	20
45	Centrale controle-eenheid voor het comfort systeem	25
46	Motorcontroller 1,4 l; 1,6 l benzinemotor	5
47	Sigarettenaansteker; Aansluiting in de kofferbak.	15
48	ABS	5
49	Knipperlichten	15
50	Voorbereiding voor radio-installatie, telefoon, multifunctionele module.	10
51	Elektrisch bediend raam (voor en achter aan de linkerkant)	25
52	Elektrisch bediend raam (voor en achter aan de rechterkant)	25
53	Niet toegewezen	–
54	Inbraakalarm systeem	15
55	Niet toegewezen	–
56	Verlichting van de koplampen	25
57	Dimlichten aan de linkerzijde	15
58	Dimlichten aan de rechterzijde
a) Als de motor al is uitgeschakeld, kan een aangesloten elektrisch element de accu ontladen.

Zekeringkast in de motorruimte (dichtbij de accu)

Nr	Beschrijving	Amp [A]
1	Generator	175
2	Interieur	110
3	Radiatorventilator	40
4	ABS of TCS of ESP	40
5	Stuurhulp	50
6	Gloeibougies	50
7	ABS of TCS of ESP	25
8	Radiatorventilator	30
9	Klimatisering	5
10	Motorcontroller	15
11	Centrale controle-eenheid	5
12	Automatische transmissie	5

Skoda Roomster (2007-2008) – schema van de zekeringkast

Productiejaar: 2007, 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Roomster (2007-2008) is de zekering 47 in de zekeringkast in het dashboard.

Zekeringkast in het dashboard

Nr	Beschrijving	Amp [A]
1	Elektrohydraulische stuurbekrachtiging	5
2	Meetinstrument; Verstelling van de koplampen.	5
3	Motorcontroller – benzinemotor	5
4	ABS-controller	5
5	Benzinemotor: remlichtschakelaar, cruisecontrol.	5
6	Niet toegewezen	–
7	Motorcontroller 1,2 l motor	15
8	Injectoren – 1,4 l; 1,6 l	10
9	Verwarming controle; Klimatisering controller; Parkeerhulp; Bochtverlichting controller.	5
10	PCV-klep	7,5
11	Eleketrisch verstelbare spiegel; Eleketrische ramen.	7,5
12	Achteruitrijlicht	10
13	Motorcontroller (voor voertuigen met automatische transmissie)	10
14	Motor voor bochtverlichting	10
15	PDA-navigatie	5
16	Niet toegewezen	–
17	Linker positie licht; Nummerplaatverlichting.	5
18	Rechter positie licht	5
19	Radio; Centrale controle-eenheid.	5
20	Meetinstrument; Stuurhoek sensor; ESP; Voertuigspanning controle-eenheid.	5
21	Remlichten	10
22	Verwarmingsbediening; Klimatisering controle; Parkeerhulp; Mobiele telefoon.	7,5
23	Interieurverlichting, handschoenenkastje en kofferbak	10
24	Achterklep vergrendeling	10
25	Stoelverwarmers	20
26	Verwarmde sproeiers voorruit; Wisser	15
27	Niet toegewezen	–
28	Benzinemotor: AKF-klep, regelklep.	10
29	Injectie – motor 1,2 l	10
30	Brandstofpomp – benzinemotor	15
31	Lambdasonde	10
32	Dieselmotor: remlichtschakelaar en koppelingspedaal, cruisecontrol, brandstofpomp relais en gloeirelais.	5
33	Motorcontroller – dieselmotor	30
34	Motorcontroller 1,4 l; 1,6 l motor	30
	Brandstofpomp – dieselmotor	15
35	Niet toegewezen	–
36	Hoofdkabel	15/5 a)
37	Achter mistachterlicht	7,5
38	Mistlichten	10
39	Ventilator	25
40	Achterruitenwisser	10
41	Niet toegewezen	–
42	Achterruitverwarming	25
43	Toeter	20
44	Voorruitwisser	20
45	Centrale controle-eenheid voor het comfort systeem	25
46	Motorcontroller 1,4 l; 1,6 l benzinemotor	5
47	Sigarettenaansteker; Aansluiting in de kofferbak.	15
48	ABS	5
49	Knipperlichten	15
50	Voorbereiding voor radio-installatie, telefoon, multifunctionele module.	10
51	Elektrisch bediend raam (voor en achter aan de linkerkant)	25
52	Elektrisch bediend raam (voor en achter aan de rechterkant)	25
53	Niet toegewezen	–
54	Inbraakalarm systeem	15
55	Niet toegewezen	–
56	Verlichting van de koplampen	25
57	Dimlichten aan de linkerzijde	15
58	Dimlichten aan de rechterzijde
a) Als de motor al is uitgeschakeld, kan een aangesloten elektrisch element de accu ontladen.

Zekeringkast in de motorruimte (dichtbij de accu)

Nr	Beschrijving	Amp [A]
1	Generator	175
2	Interieur	110
3	Radiatorventilator	40
4	ABS of TCS of ESP	40
5	Stuurhulp	50
6	Gloeibougies	50
7	ABS of TCS of ESP	25
8	Radiatorventilator	30
9	Klimatisering	5
10	Motorcontroller	15
11	Centrale controle-eenheid	5
12	Automatische transmissie	5

Skoda Roomster (2007-2008) – schema van de zekeringkast

Productiejaar: 2007, 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Roomster (2007-2008) is de zekering 47 in de zekeringkast in het dashboard.

Zekeringkast in het dashboard

Nr	Beschrijving	Amp [A]
1	Elektrohydraulische stuurbekrachtiging	5
2	Meetinstrument; Verstelling van de koplampen.	5
3	Motorcontroller – benzinemotor	5
4	ABS-controller	5
5	Benzinemotor: remlichtschakelaar, cruisecontrol.	5
6	Niet toegewezen	–
7	Motorcontroller 1,2 l motor	15
8	Injectoren – 1,4 l; 1,6 l	10
9	Verwarming controle; Klimatisering controller; Parkeerhulp; Bochtverlichting controller.	5
10	PCV-klep	7,5
11	Eleketrisch verstelbare spiegel; Eleketrische ramen.	7,5
12	Achteruitrijlicht	10
13	Motorcontroller (voor voertuigen met automatische transmissie)	10
14	Motor voor bochtverlichting	10
15	PDA-navigatie	5
16	Niet toegewezen	–
17	Linker positie licht; Nummerplaatverlichting.	5
18	Rechter positie licht	5
19	Radio; Centrale controle-eenheid.	5
20	Meetinstrument; Stuurhoek sensor; ESP; Voertuigspanning controle-eenheid.	5
21	Remlichten	10
22	Verwarmingsbediening; Klimatisering controle; Parkeerhulp; Mobiele telefoon.	7,5
23	Interieurverlichting, handschoenenkastje en kofferbak	10
24	Achterklep vergrendeling	10
25	Stoelverwarmers	20
26	Verwarmde sproeiers voorruit; Wisser	15
27	Niet toegewezen	–
28	Benzinemotor: AKF-klep, regelklep.	10
29	Injectie – motor 1,2 l	10
30	Brandstofpomp – benzinemotor	15
31	Lambdasonde	10
32	Dieselmotor: remlichtschakelaar en koppelingspedaal, cruisecontrol, brandstofpomp relais en gloeirelais.	5
33	Motorcontroller – dieselmotor	30
34	Motorcontroller 1,4 l; 1,6 l motor	30
	Brandstofpomp – dieselmotor	15
35	Niet toegewezen	–
36	Hoofdkabel	15/5 a)
37	Achter mistachterlicht	7,5
38	Mistlichten	10
39	Ventilator	25
40	Achterruitenwisser	10
41	Niet toegewezen	–
42	Achterruitverwarming	25
43	Toeter	20
44	Voorruitwisser	20
45	Centrale controle-eenheid voor het comfort systeem	25
46	Motorcontroller 1,4 l; 1,6 l benzinemotor	5
47	Sigarettenaansteker; Aansluiting in de kofferbak.	15
48	ABS	5
49	Knipperlichten	15
50	Voorbereiding voor radio-installatie, telefoon, multifunctionele module.	10
51	Elektrisch bediend raam (voor en achter aan de linkerkant)	25
52	Elektrisch bediend raam (voor en achter aan de rechterkant)	25
53	Niet toegewezen	–
54	Inbraakalarm systeem	15
55	Niet toegewezen	–
56	Verlichting van de koplampen	25
57	Dimlichten aan de linkerzijde	15
58	Dimlichten aan de rechterzijde
a) Als de motor al is uitgeschakeld, kan een aangesloten elektrisch element de accu ontladen.

Zekeringkast in de motorruimte (dichtbij de accu)

Post correlati:

1. Skoda Octavia (2005-2017) – zekeringdoos
2. Skoda Superb (2001-2009) – zekeringdoos
3. Skoda Rapid Spaceback (2013-017) – schema van de zekeringdoos
4. Skoda Kodiaq – zekeringdoos
5. Skoda Fabia III (vanaf 2014) – batterij
6. Skoda Felicia II (1998-2001) – batterij
7. Skoda Felicia I (1994-1998) – batterij
8. Skoda Octavia iV Plug-in (2020-2021) – zekeringdoos

Leggere  Skoda Yeti (2009-2017) – zekeringdoos

• Alfa Romeo 145 (1994-2000) – zekeringdoos
• Skoda Octavia (2005-2017) – zekeringdoos

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.

Nr	Beschrijving	Amp [A]
1	Generator	175
2	Interieur	110
3	Radiatorventilator	40
4	ABS of TCS of ESP	40
5	Stuurhulp	50
6	Gloeibougies	50
7	ABS of TCS of ESP	25
8	Radiatorventilator	30
9	Klimatisering	5
10	Motorcontroller	15
11	Centrale controle-eenheid	5

september 2026

M	D	W	D	V	Z	Z
	1	2	3	4	5	6
7	8	9	10	11	12	13
14	15	16	17	18	19	20
21	22	23	24	25	26	27
28	29	30
