Skoda Superb (2001-2009) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Škoda Superb (2001-2009), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Skoda Superb (2001-2004) – schema van de zekeringkast

Productiejaar: 2001, 2002, 2003, 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Superb (2001-2004) is de zekering 33 in de zekeringkast.

Zekeringkast

Nr	Beschrijving	Amp [A]
1	Verwarmde sproeiers voor de ruitenwisser van de voorruit.	5
2	Knipperlichten	10
3	Niet toegewezen	–
4	Nummerplaatverlichting	5
5	Dashboard; Waarschuwingslampjes; Stoelverwarming; Cruise control; Verstelling van de buitenspiegels; Verlichting van de bedieningselementen en schakelaars; Buitentemperatuurdisplay; Airconditioning; Parkeerhulp systeem; Navigatiesysteem; Multifunctioneel stuur.	10
6	Verwarming van de buitenspiegel	5
7	ABS, EDS, ASR, ESP; Cruise control; Motor elektronica.	10
8	Automatische koplampverstelling	5
9	Parkeerhulp	5
10	CD-wisselaar; Mobiele telefoon; Multifunctioneel stuur.	5
11	Elektrisch verstelbare stoelen	5
12	Voeding voor de diagnose-aansluiting	10
13	Remlichten	10
14	Centraal vergrendelingsysteem; Interieurverlichting.	10
15	Dashboard; Airconditioning; Automatische transmissie; Geheugen voor de instellingen van de buitenspiegels en het navigatiesysteem.	10
16	ESP	5
17	Bidirectioneel radiosysteem, speciale voertuigen.	10
18	Rechter dimlicht	10
19	Linker hoofdstraal	10
20	Rechter dimlichten	15
21	Linker dimlichten	15
22	Rechter positie verlichting	5
23	Linker positie verlichting	5
24	Voorruit sproeier; Voorruit ruitenwisserpomp en intermittent schakelaar	25
25	Verse lucht ventilator; Airconditioning; Climatronic.	30
26	Verwarming van de achterruit; Luchtcirculatie.	30
27	Niet toegewezen	–
28	Brandstofpomp; Extra dieselpomp.	20
29	Motorcontrole	20
30	Elektrisch schuif- en kanteldak	20
31	Achteruitrijlichten, cruise control; Automatische transmissie; Auto-dim spiegel.	15
32	Motorcontrole; Cruise control.	20
33	Sigarettenaansteker	15
34	Motorcontrole	15
35	Trekkracht	30
36	Mistlampen	15
37	Radio; Navigatie.	20
38	Centrale vergrendeling	15
39	Waarschuwingslampjes systeem	15
40	Toeter	25
41	Niet toegewezen	–
42	ESP	25
43	Motorcontrole	15
44	Stoelverwarmers	30

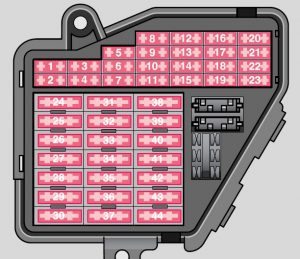

Skoda Superb (2005) – schema van de zekeringkast

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Superb (2005) is de zekering 33 in de zekeringkast.

Zekeringkast

Nr	Beschrijving	Amp  [A]
1	Verwarmde sproeiers voor de voorruit	5
2	Knipperlichten	10
3	Niet toegewezen	–
4	Nummerplaatverlichting	5
5	Dashboard – waarschuwingslampjes; Stoelverwarming; Cruise control; Verstelling van de buitenspiegels; Verlichting van de bedieningselementen en schakelaars; Buitentemperatuurdisplay; Airconditioning; Parkeerhulp systeem; Navigatiesysteem; Multifunctioneel stuur.	10
6	Verwarming van de buitenspiegel	5
7	ABS, EDS, ASR, ESP; Cruise control; Motor elektronica.	10
8	Automatische koplampverstelling	5
9	Parkeerhulp	5
10	CD-wisselaar; Mobiele telefoon; Multifunctioneel stuur.	5
11	Elektronische DVD-speler	7,5
12	Voeding diagnose-aansluiting	10
13	Remlichten	10
14	Centraal vergrendelingsysteem; Interieurverlichting.	10
15	Dashboard; Airconditioning; Automatische transmissie; Geheugen instellingen buitenspiegels; Navigatiesysteem.	10
16	ESP	5
17	Bidirectioneel radiosysteem, speciale voertuigen (politie enz.)	10
18	Rechter dimlicht	10
19	Linker hoofdstraal	10
20	Rechter dimlichten	15
21	Linker dimlichten	15
22	Rechter positie verlichting	5
23	Linker positie verlichting	5
24	Voorruit sproeier; Voorruit ruitenwisserpomp en intermittent schakelaar.	25
25	Verse lucht ventilator; Airconditioning; Climatronic.	30
26	Verwarming achterruit; Luchtcirculatie.	30
27	Niet toegewezen	–
28	Brandstofpomp; Extra dieselpomp	20
29	Motorcontrole	20
30	Elektrisch schuifdak; DVD-speler.	20 / 7,5
31	Achteruitrijlichten; Cruise control; Automatische transmissie; Auto-dim spiegel.	15
32	Motorcontrole; Cruise control.	20
33	Sigarettenaansteker	15
34	Motorcontrole	15
35	Trekkracht	30
36	Mistlampen	15
37	Radio, navigatie	20
38	Centrale vergrendeling	15
39	Systeem waarschuwingslampjes	15
40	Toeter	25
41	Niet toegewezen	–
42	ESP	25
43	Motorcontrole	15
44	Stoelverwarmers	30
a) vanaf 09/2005 niet toegewezen

Skoda Superb (2006-2007) – schema van de zekeringkast

Productiejaar: 2006, 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Superb (2006-2007) is de zekering 33 in de zekeringkast.

Zekeringkast

Nr	Beschrijving	Amp [A]
1	Verwarmde sproeiers voor de voorruit.	5
2	Knipperlichten	10
3	Niet toegewezen	–
4	Nummerplaatverlichting	5
5	Dashboard; Noodverlichting; Stoelverwarming; Cruise control; Verstelling van de buitenspiegels; Verlichting van de bedieningselementen en schakelaars; Buitentemperatuurdisplay; Airconditioning; Parkeerhulp systeem; Navigatiesysteem; Multifunctioneel stuur.	10
6	Verwarming van de buitenspiegel	5
7	ABS, EDS, ASR, ESP; Cruise control; Motor elektronica.	10
8	Automatische koplampverstelling	5
9	Parkeerhulp	5
10	CD-wisselaar; Mobiele telefoon; Multifunctioneel stuur.	5
11	DVD-speler	7,5
12	Voeding diagnose-aansluiting	10
13	Remlichten	10
14	Centraal vergrendelingsysteem; Interieurverlichting.	10
15	Dashboard; Airconditioning; Automatische transmissie; Geheugen instellingen buitenspiegels; Navigatiesysteem.	10
16	ESP	5
17	Bidirectioneel radiosysteem, speciale voertuigen (politie enz.).	10
18	Rechter dimlicht	10
19	Linker hoofdstraal	10
20	Rechter dimlichten	15
21	Linker dimlichten	15
22	Rechter positie verlichting	5
23	Linker positie verlichting	5
24	Voorruit sproeier; Voorruit ruitenwisserpomp en intermittent schakelaar.	25
25	Verse lucht ventilator; Airconditioning; Climatronic.	30
26	Verwarming achterruit; Luchtcirculatie.	30
27	Niet toegewezen	–
28	Brandstofpomp; Extra dieselpomp	20
29	Motorcontrole	20
30	Elektrisch schuifdak; DVD-speler.	20 / 7,5
31	Achteruitrijlichten; Cruise control; Automatische transmissie; Auto-dim spiegel.	15
32	Motorcontrole; Cruise control.	20
33	Sigarettenaansteker	15
34	Motorcontrole	15
35	Trekkracht	30
36	Mistlampen	15
37	Radio; Navigatie.	20
38	Centrale vergrendeling	15
39	Systeem waarschuwingslampjes	15
40	Toeter	25
41	Niet toegewezen	–
42	ESP	25
43	Motorcontrole	15
44	Stoelverwarmers	30
a) vanaf 09/2005 niet toegewezen

Skoda Superb (2008-2009) – schema van de zekeringkast

Productiejaar: 2008, 2009.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Superb (2008-2009) is de zekering 35 in de zekeringkast.

Zekeringkast in de motorruimte

Versie 1

Nr	Beschrijving	Amperages [A]
F1	Rechter hoofdlicht; Rechter achterlicht	30
F2	ABS-ventielen	20
F3	Niet toegewezen	–
F4	Niet toegewezen	–
F5	Toeter	15
F6	Voeding voor terminal 15 (ontsteking aan).	40
F7	Niet toegewezen	–
F8	Niet toegewezen	–
F9	Ventielen	10
F10	Niet toegewezen	–
F11	Lambdasensor	10
F12	Lambdasensor	15
F13	Automatische transmissie besturing.	15
F14	Niet toegewezen	–
F15	Waterpomp	10
F16	Niet toegewezen	–
F17	Meetinstrument; Voorruit ruitenwisserhendel en knipperlicht hendel.	5
F18	Audioversterker (audiosysteem)	30
F19	Radio	15
F20	Telefoon	5
F21	Niet toegewezen	–
F22	Niet toegewezen	–
F23	Motorbesturing	10
F24	CAN-bus besturing	5
F25	Niet toegewezen	–
F26	Niet toegewezen	–
F27	Brandstofdosering ventiel	15
F28	Motorbesturing	15
F29	Hoofd relais	5
F30	Besturing voor extra verwarming.	20
F31	Voorruit ruitenwisser	30
F32	Niet toegewezen	–
F33	Niet toegewezen	–
F34	Niet toegewezen	–
F35	Niet toegewezen	–
F36	Niet toegewezen	–
F37	Niet toegewezen	–
F38	Radiator ventilator, ventielen	10
F39	Niet toegewezen	–
F40	Niet toegewezen	–
F41	Niet toegewezen	–
F42	Niet toegewezen	–
F43	Ontsteking	30
F44	Niet toegewezen	–
F45	Niet toegewezen	–
F46	Niet toegewezen	–
F47	Linker hoofdlicht; Linker achterlicht	30
F48	ABS-pomp	40
F49	Niet toegewezen	–
F50	Niet toegewezen	–
F51	Niet toegewezen	–
F52	Voeding relais – terminal a)	40
F53	Aanvullende uitrusting	50
F54	Niet toegewezen	–
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

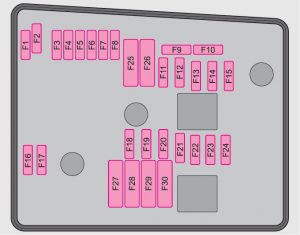

Versie 2

Nr	Beschrijving	Amperages [A]
F1	Niet toegewezen	–
F2	Automatische transmissie besturing DQ 200.	30
F3	Meetcircuit	5
F4	ABS-ventielen	30/20
F5	Automatische transmissie besturing DQ250.	15
F6	Meetinstrument; Voorruit ruitenwisserhendel en knipperlicht hendel.	5
F7	Voeding terminal 15; Starten.	40
F8	Radio	15
F9	Telefoon	5
F10	Motorbesturing; Hoofd relais.	5/10
F11	Besturing voor extra verwarming	20
F12	CAN-bus besturing	5
F13	Motorbesturing	15/30
F14	Ontsteking	20
F15	Lambdasensor – benzine	10
	Relais van het gloeisysteem en brandstofpomp – Diesel	5
F 16	Rechter hoofdlicht; Rechter achterlicht.	30
F17	Toeter	15
F18	Audioversterker (audiosysteem)	30
F19	Voorruit ruitenwisser	30
F20	Brandstofdosering ventiel	20
	Waterpomp	10
F21	Lambdasensor	10/15
F22	Niet toegewezen	–
F23	Hoofd relais	5
	Ventielen	10
	Hogedrukpomp	15
F24	Ventilator	30/40
F25	ABS-pomp	30/40
F26	Linker hoofdlicht	30
F27	Besturing van het gloeisysteem	50
F28	Niet toegewezen	–
F29	Aanvullende uitrusting	50
F30	Voeding relais – terminal X a)	50
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

Zekeringkast in het dashboard

Nr	Beschrijving	Amperages [A]
1	Diagnose-aansluiting; Motorbesturing; EKP relais; EKP besturing.	7,5
2	ABS, ESP besturing; Schakelaar van het bandenspanning controlesysteem; Remsensor.	5
3	Schakelaar en besturing van de airbags	5
4	WIV; Positie verlichting; Dim spiegel; Druksensor; Voorbereiding voor telefoon.	5
5	Besturing voor de koplampen en projectoren; Besturing voor parkeerhulp.	5
6	Meetinstrument; Besturing voor elektromechanische stuurbekrachtiging; Haldex,	5
7	Verwarming ventiel; Luchtmassameter.	10
8	Besturing voor aanhangwagen detectie	5
9	Relais stationaire verwarming	5
10	Linker adaptieve hoofdlicht	10
11	Rechter adaptieve hoofdlicht	10
12	Centraal vergrendelingsysteem voor de voorste deuren	10
13	Diagnose-aansluiting; Schakelaar verlichting; Regen sensor; Klok.	7,5
14	Centraal vergrendelingsysteem en motorkap vergrendeling	15
15	Centrale besturing – interieurverlichting	7,5
16	Airconditioning	7,5
17	Centraal vergrendelingsysteem voor de achterdeuren	10
18	Niet toegewezen	–
19	Niet toegewezen	–
20	ABS; ESP; Hulp bij het starten op een helling.	5
21	Niet toegewezen	–
22	Ventilator lucht voor Climatronic	40
23	Voorruit	30
24	Versnelling schakelaars vergrendeling	5
25	Verwarming achterruit	25
	Relais verwarming achterruit voor extra verwarming en ventilatie	30
26	Voedingsaansluiting in de kofferbak	25
27	Brandstofpomp relais,	15
	Brandstofpomp relais; Besturing brandstofpomp; Injectieventielen.	20
28	Niet toegewezen	–
29	Niet toegewezen	–
30	Niet toegewezen	–
31	Niet toegewezen	–
32	Achterste elektrische raam	30
33	Elektrisch schuifdak-tilt	25
34	Alarm, reserve toeter	5
35	Sigarettenaansteker voor en achter	25
36	Projector reinigingsysteem	20
37	Verwarming voorstoelen	20
38	Verwarmde achterstoelen	20
39	Niet toegewezen	–
40	Ventilator airconditioning; Relais verwarming en stationaire ventilatie	40
41	Niet toegewezen	–
42	Verlichting schakelaar	5
43	Trekkracht apparaat	15
44	Trekkracht apparaat	20
45	Trekkracht apparaat	15
46	Verwarmde sproeiers voor de voorruit; Relais verwarming en ventilatie stationair; Schakelaar voor stoelverwarming.	5
47	Niet toegewezen	–
48	Niet toegewezen	–
49	Niet toegewezen	–
