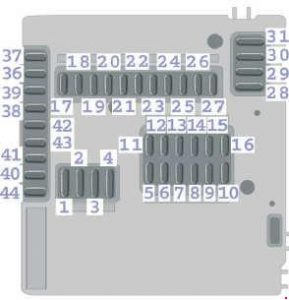

Nr
|
Amperages [A]
|
Beschrijving
|
| 1 |
25 |
Startmotor |
| 2 |
20 |
Ruitenwisser motoren, ruitensproeierpomp |
| 3 |
20 |
Verwarming ventilator, stoelverwarming |
| 4 |
30 |
Elektrische ramen, L. en R. |
|
|
| 5 |
7.5 |
Verlichtingsschakelaar |
| 6 |
7.5 |
Positielichten / achterlichten, R. |
| 7 |
7.5 |
Positielichten / achterlichten, L. |
| 8 |
20 |
Terminal 87/3 hoofd relais (motor) |
| 9 |
10 |
Terminal 87/2 hoofd relais (motor) |
| 10 |
15 |
Terminal 87/1 hoofd relais (motor) |
| 11 |
7.5 |
Dashboard, veiligheidspakket, OBD, claxon (alleen met sportstuur in leer met schakelaar systeem) |
| 12 |
15 |
Radio CD, binnenverlichting |
| 13 |
15 |
Mistlampen |
| 14 |
25 |
ESP kleppen |
| 15 |
15 |
Intercooler, airconditioningcompressor |
| 16 |
10 |
Elektrische brandstofpomp |
| 17 |
15 |
Achterruitenwisser |
| 18 |
7.5 |
Airbag activeringsapparaat, ESP |
| 19 |
7.5 |
Spiegelverstelling |
|
|
| 20 |
15 |
Radio, CD, dashboard, toeren teller, OBD, reserve lamp, CD wisselaar |
| 21 |
15 |
Voedingsaansluiting, sigarettenaansteker |
| 22 |
7.5 |
Dimlichten, R. |
| 23 |
7.5 |
Dimlichten, L. |
| 24 |
7.5 |
Grootlichten, R. |
| 25 |
7.5 |
Grootlicht, gecombineerde lamp L./ |
| 26 |
15 |
Stoplicht |
| 27 |
7.5 |
Motor controle eenheid |
| 28 |
30 |
Achterruitverwarming / motor ventilator |
| 29 |
30 |
Zachte kap |
| 30 |
40 |
Handgeschakelde versnellingsbak |
| 31 |
30 |
Claxon, centrale vergrendeling, afstandsbediening achterklep |
| 36 |
– |
Reserve zekering 15 |
| 37 |
15 |
Reserve zekering 15 (W450, glazen schuifdak) |
| 38 |
– |
Reserve zekering 15 |
| 39 |
– |
Reserve zekering 15 |
|
|
| 40 |
– |
Reserve zekering 30 |
| 41 |
– |
Reserve zekering 30 |
| 42 |
– |
Reserve zekering 30 |
| 43 |
25 |
Reserve zekering 30 |
| 44 |
25 |
Reserve zekering 30, stoelverwarming |
