Smart Forfour W454 (2004-2006) – zekeringdoos

Smart Forfour W454 (2004-2006) – schema van de zekeringkast

Productiejaar: 2004, 2005, 2006.

Sigarettenaansteker (voedingsaansluiting) in Volvo C70 (2010-2013) is de zekering 16 in de zekeringkast.

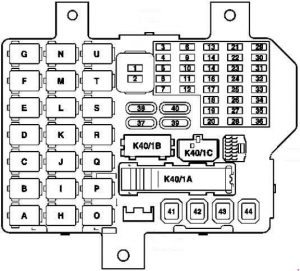

Zekeringkast

Nr	Beschrijving	[A]
1	Interieurverlichting Bedieningspaneel op het bovenste bedieningspaneel Linker SAM-controller Regen-/lichtsensor Indicatorengroep Schakelaar poortcontroller	10
2	Linker SAM-controle-eenheid	10
3	Linker voorlicht en achterlicht	7,5
4	Rechter voorlicht en achterlicht	7,5
5	Voorruitwissermotor	20
6	Leeg	–
7	Verwarmde buitenspiegel	7,5
8	Rechter voorlicht	10
9	Linker voorlicht	10
10	Toeter	10
11	Brandstofpomp	15
12	MOTOR 122.9, 134.9, 135.9: Elektronische motorcontroller Motorrelais Relais gaspedaal	20
13	Aansluiting voor aanhangwagen (13-pins) 30	15
14	Schuifdak	20
15	Achterruitenwissermotor	15
16	Sigarettenaansteker	15
17	Achter mistachterlicht	7,5
18	Verstelling van de buitenspiegel	7,5
19	MOTOR 639.9: EDG controle-eenheid	15
20	MOTOR 639.9: EDG controle-eenheid Brandstofpomp relais 2 Motorrelais	7,5
21	Rechter dagrijverlichting	10
22	Linker dagrijverlichting, aanpassing van de koplampstraal	10
23	Voor mistlamp (tot modeljaar 04)	15
	Voor mistlamp (vanaf modeljaar 05)	10
24	Diagnose-aansluiting, centrale vergrendeling (tot modeljaar 04)	15
25	Aansluiting voor aanhangwagen (13-pins) 15	15
26	Signaallichten	15
27	Radio	15
28	Inbraakalarm	10
29	Handmatige transmissie	20
30	Diagnose-aansluiting, centrale vergrendeling (vanaf modeljaar 05)	15
31	Remlichten Remlichtschakelaar (4-pins)	15
32	AAC controle-eenheid [KLA]	7,5
33	ESP controle-eenheid Rijhulp controle-eenheid Veiligheidssystemen controle-eenheid	7,5
34	MOTOR 122.9, 134.9, 135.9: Ontstekingsspoelen	10
35	EDG controle-eenheid Brandstofpomp relais 1	7,5
36	Achterspeellichten	7,5
37	Verwarming van de achterruit	30
38	Verwarmde stoelen	30
39	MOTOR 639.9: EDG controle-eenheid	30
40	Verwarmingsventilator	40
41	Ontstekings-/startschakelaar	40
42	Elektrische ramen Verlichting schoonmaakpomp	40
43	Motor van de koelvloeistofventilator	40
44	Elektronische controle-eenheid van de versnellingspookmodule (met transmissie 717.474, 717.475)	40
Relais
A	Raam elektrisch relais
B	Toeter relais
C	Brandstofpomp relais 2
D	Achter mistlamp relais
E	Startmotor relais
F	Benzine-/dieselmotor relais
G	Voorverwarmingsrelai
H	1e graad ventilator relais
I	Mistlamp relais
J	Verwarmingsrelais
K	Brandstofpomp relais 1
L	Transmissie relais
M	Aanhangwagenhaak
N	Vrij (reserve relais)
O	2e graad ventilator relais
P	Verlichting schoonmaak relais
Q	Ontdooien achterruit relais
R	Verwarmde zitting brug
S	Standlicht relais
T	Dimlicht relais
U	Gaspedaal relais (alleen met motor 134.910, 135.930 / 950)
