Schema van zekeringen en relais – Suzuki Kizashi

Betreft voertuigen geproduceerd in de jaren:

2010, 2011, 2012, 2013, 2014.

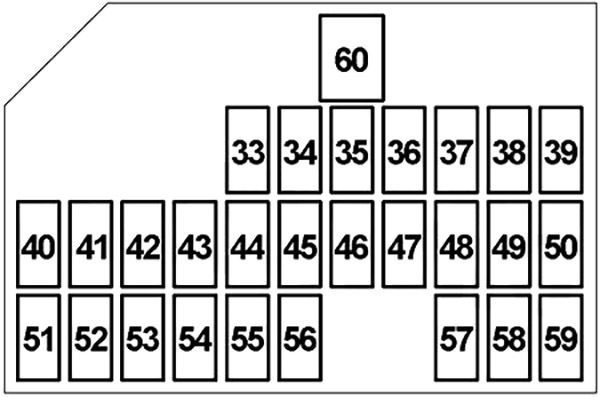

Zekeringen van het dashboard

bestuurderszijde

De zekeringen bevinden zich onder het dashboard aan de bestuurderszijde. Om toegang te krijgen tot deze zekeringen, trek het onderste paneel van het dashboard naar beneden om de clips te ontgrendelen en verwijder vervolgens het onderste paneel. De stroomsterkte van elke zekering is aangegeven aan de bovenkant van het onderste paneel van het dashboard.

Schema van de zekering

Nummer	Ampère [A]	Beschrijving
33	15	Motor van de voorruitenwisser, carrosseriecontrolemodule (BCM)
34	20	Zitverwarming
35	25	Motor van de voorruitenwisser, relais van de voorruitenwisser, relais van de voorruit Hi/Lo
36	7,5	Regen- en lichtsensor, achterrelais van de ontvochtiger, module voor sleutelvrij starten, module van het panoramadak, automatisch dimmende binnenspiegel, relais van de ventilatormotor, module voor koplamp sproeiers
37	15	Generator, ontstekingsspoel #1-#4, motorcontrolemodule (ECM)
38	15	Bij accessoires connector nr. 2
39	15	Bij accessoires connector nr. 1, voedingsschakelaar van de spiegels, module voor sleutelvrij starten, stoelcontrolemodule, audiosysteem, navigatie
40	–	–
41	–	–
42	10	Module voor elektronische stabiliteitscontrole (ESP), stuurhoek sensor
43	7,5	Stoplichtschakelaar, cruise control
44	7,5	CVT transmissie relais, module voor vierwielaandrijving (4WD), P/S controle module
45	7,5	–
46	7,5	Automatische klimaatregeling, carrosseriecontrolemodule (BCM), module voor sleutelvrij starten, gecombineerde kilometerteller
47	10	Transmissiestroomsensor, carrosseriecontrolemodule (BCM), parkeersensor systeem controle module, ESP OFF schakelaar/parkeersensor schakelaar, stoelvoeding controle module, automatische niveauregeling van de koplampen, HVAC controle module, stoelverwarming, achteruitrijlichtschakelaar
48	10	Airbag module (SDM)
49	15	Module voor sleutelvrij starten, stuurslot systeem
50	7,5	Module voor sleutelvrij starten, carrosseriecontrolemodule (BCM)
51	20	Module van het panoramadak
52	7,5	Achteruitrijlicht relais
53	10	Achterlicht relais
54	10	Stoplichtschakelaar
55	10	Noodknipperlichten, carrosseriecontrolemodule (BCM)
56	20	Hoofdvenster schakelaar, motor van het voorraam (bestuurderszijde), hulpvenster schakelaar, motor van het voorraam (passagierszijde)
57	15	Audio, navigatie
58	10	Motorcontrolemodule (ECM), carrosseriecontrolemodule (BCM), module voor sleutelvrij starten, motorschakelaar, automatische klimaatregeling, datakoppeling connector (DLC), gecombineerde kilometerteller, console, achterleeslamp, bagageruimteverlichting, plafondverlichting, bagageruimteverlichting, verlichtingskast, voetverlichting, HVAC controle module
59	20	Deurslot, carrosseriecontrolemodule (BCM), relais van de brandstofdop motor nr. 1 en 2
60	30	Hoofdvenster schakelaar, hulpvenster schakelaar achter
Relais (achter)
R1	Ontsteking (IG2)
R2	Ontsteking (IG1)
R3	Accessoire
R4	Achterlicht

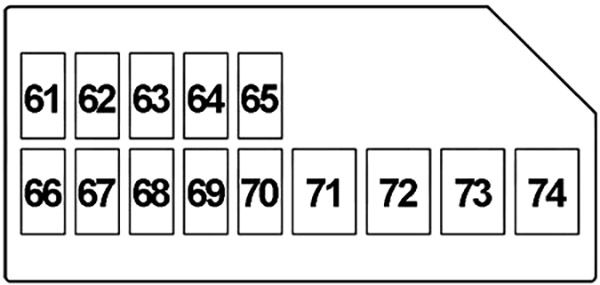

passagierszijde

De zekeringen bevinden zich ook onder het dashboard aan de passagierszijde. Verwijder twee schroeven en haal de afdekking van het dashboard eraf.

Schema van de zekering

Nummer	Ampère [A]	Beschrijving
61	20	Achterraam (rechts)
62	20	Achterraam (links)
63	20	Hoofdvenster schakelaar, hulpvenster schakelaar, motor van het voorraam
64	15	Module voor vierwielaandrijving (4WD)
65	20	Accu ventilator
66	–	–
67	–	–
68	–	–
69	–	–
70	–	–
71	20	Audio versterker
72	30	Rechter stoel (module voor elektrische stoel, lendensteun schakelaar, hulp schakelaar voor elektrische stoel)
73	30	Linker stoel (module voor elektrische stoel, lendensteun schakelaar, hulp schakelaar voor elektrische stoel)
74	30	–

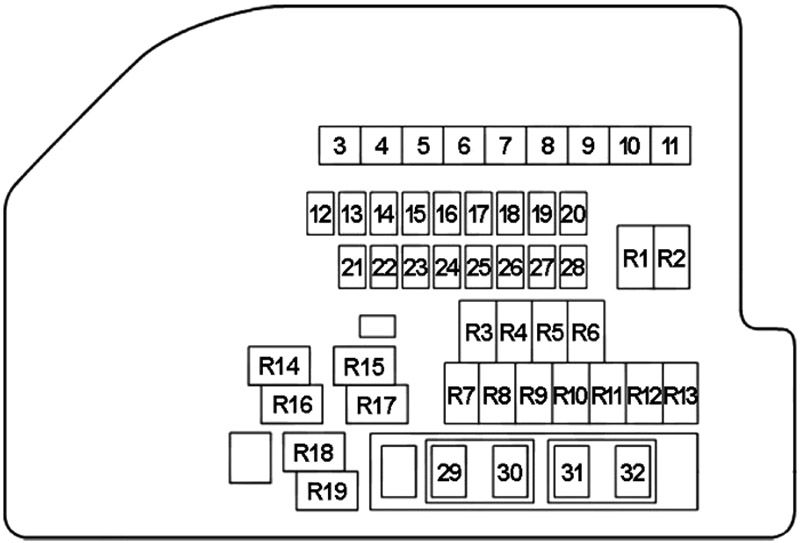

Schema van de zekering in de motorruimte

De hoofdzekering, primaire zekeringen en enkele enkele zekeringen bevinden zich in de motorruimte. Gebruik de zekeringstrekker die zich in de zekeringkast bevindt om een zekering te verwijderen. De stroomsterkte van elke zekering is aangegeven op de achterkant van het deksel van de zekeringkast.

Nummer	Ampère [A]	Beschrijving
3	50	Relais van de ventilatormotor
4	50	Zekeringkast in passagiersruimte nr. 2 (elektrisch raam, elektrische stoel)
5	50	Zekeringkast in passagiersruimte nr. 1 (module voor sleutelvrij starten)
6	40	Module voor elektronische stabiliteitscontrole (ESP)
7	40	Zekeringkast in passagiersruimte nr. 1 (lichten)
8	30	Startmotor relais
9	30	Radiator ventilator relais nr. 1
10	30	Radiator ventilator relais nr. 3
11	50	Zekeringkast in passagiersruimte nr. 1 (ontstekingsschakelaar)
12	25	Zekeringkast in passagiersruimte nr. 1 (reserve)
13	25	Module voor elektronische stabiliteitscontrole (ESP)
14	20	Hoofd relais (motorcontrole)
15	7,5	Relais van de grootlichten, relais van de dimlichten (links en rechts)
16	30	Motor van de koplamp sproeiers
17	30	Achter relais van de ontvochtiger
18	15	Relais voor de gaskleppositie actuator
19	15	Relais van de verwarmde spiegel
20	10	Relais van de airconditioningcompressor
21	15	Grootlichten (rechts)
22	15	Grootlichten (links)
23	15	Dimlichten (rechts) of HID (rechts)
24	15	Dimlichten (links) of HID (links)
25	–	–
26	–	–
27	–	–
28	–	–
29	15	Claxon
30	15	Verwarmd relais van de zuurstofsensor (HO2S)
31	20	Relais van de voorste mistlampen
32	15	CVT transmissie relais, transmissie controle module (TCM)
Relais
R1	Dimlichten (rechts)
R2	Dimlichten (links)
R3	Airconditioningcompressor
R4	Achter mistlamp
R5	–
R6	Grootlichten
R7	Brandstofpomp
R8	Motorstart
R9	Voorruitenwisser
R10	–
R11	Voorruitenwisser Hi/Lo
R12	–
R13	Achter ontvochtiger
R14	Gaskleppositie actuator controle
R15	Radiator ventilator nr. 1
R16	Hoofd (motorcontrole)
R17	Radiator ventilator nr. 3
R18	Radiator ventilator nr. 2
R19	Verwarmde spiegel

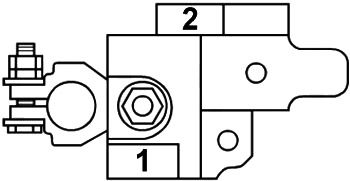

Zekering aansluiting

Nummer	Ampère [A]	Beschrijving
1	120	Hele elektrische circuit, batterij, startmotor, generator
2	80	P/S controle module
