Schema van de zekeringen en relais – Suzuki Celerio

Betreft voertuigen geproduceerd in de jaren:

2014, 2015, 2016, 2017, 2018.

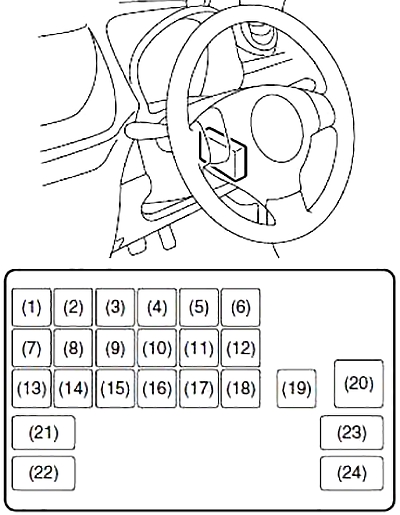

Schema van de zekeringdoos op het dashboard

De zekeringdoos bevindt zich onder het dashboard aan de bestuurderszijde. Verwijder het deksel van de zekeringdoos door aan beide zijden te drukken en het deksel omhoog te tillen.

Nummer	Ampère [A]	Beschrijving
1	10	Remlichten
2	30	Ventilatormotor
3	10	STSIG
4	15	Accessoire
5	10	Achteruitrijlicht
6	10	Achterlicht
7	10	Reserve licht
8	10	ABS
9	10	Teller
10	15	Ontstekingsspoel
11	20	Ruitensproeier
12	10	IG2 SIG
13	10	IG1 SIG
14	10	Airbag
15	20	Tijdschakelaar voor het raam
16	20	Deurslot
17	15	Toeter en alarmlichten
18	20	Achterruitverwarming
19	15	Verlichting voorin
20	30	Raamvoeding
21	7,5	ACC 2
21		CNG (samengeperst aardgas)
22	15	Radio 2
23	–	ACC 2 (samengeperst aardgas)
24	–	Niet gebruikt

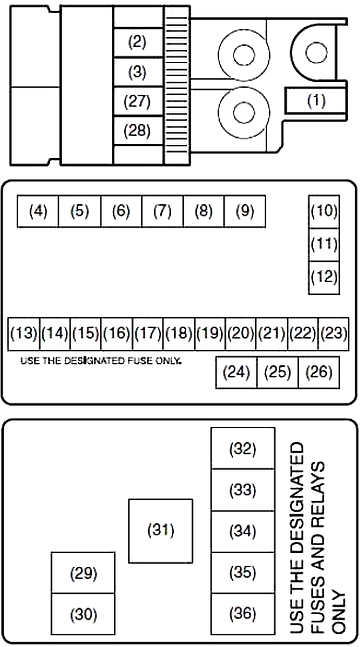

Schema van de zekeringdoos in de motorruimte

De hoofdzekering, de primaire zekeringen en enkele enkele zekeringen bevinden zich in de motorruimte. Als de hoofdzekering doorbrandt, zal geen enkel elektrisch onderdeel functioneren. In geval van doorbranden van de hoofdzekering, zal geen enkel elektrisch onderdeel in de overeenkomstige belastinggroep functioneren.

Om de zekering te verwijderen, gebruik de zekeringtrekker die in de zekeringdoos aanwezig is. De stroomsterkte van elke zekering is aangegeven op de achterkant van het deksel van de zekeringdoos.

Nummer	Ampère [A]	Beschrijving
1	80	FL1 (Benzine)
	120	FL1 (Diesel)
2	50	FL5 (Benzine)
	40	FL5 (Diesel)
3	50	FL4
10	40	ABS-motor
11	40	Pomp T/M (Benzine)
	40	IGN2 (Diesel)
12	40	Servostuur
13	20	Voorste mistlamp
14	7,5	T/M 2 (benzine), CNG-klep (samengeperst aardgas)
	25	F/P (Diesel)
15	30	Ontstekingssleutel
16	10	Luchtcompressor
17	15	FI (Benzine)
	30	FI (Diesel)
18	10	T/M (Benzine)
	10	EPI (Diesel)
19	15	Koplamp (rechts)
20	25	ABS-controlemodule
21	15	Koplamp (links)
22	30	Motorstart
23	30	Radiatorventilator
27	80	FL3 (Benzine)
	100	FL3 (Diesel)
28	80	FL2 (Benzine)
	100	FL2 (Diesel)
29	20	Ontstekingskaars
30	20	Ontstekingskaars 2
32	–	Niet gebruikt
33	15	FI2
34	20	INJ DRV
35	–	Niet gebruikt
36	–	Niet gebruikt
Relais
4	Relais voor de voorste mistlampen
5	Relais voor de ontstekingskaars
6	Relais voor de CNG-klep (samengeperst aardgas)
7	Relais voor de luchtcompressor
8	Reserve relais
9	Relais F/P
24	Hoofd relais FI (Benzine)
	Relais voor de ontstekingskaars 2 (Diesel)
25	Relais voor de startmotor
26	Relais voor de radiatorventilator
31	Hoofd relais FI
