Schema van zekeringen en relais – Suzuki(Maruti) Ritz

Betreft voertuigen geproduceerd in de jaren:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

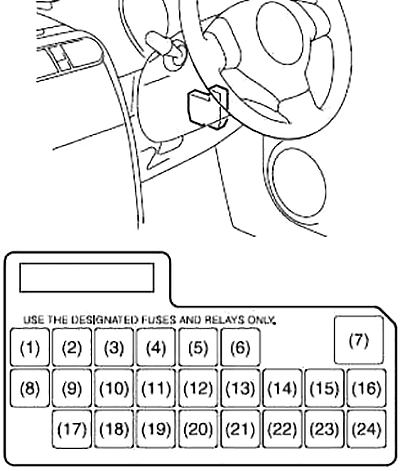

Schema van de zekeringkast op het dashboard

De zekeringkast bevindt zich onder het dashboard aan de bestuurderszijde. Druk op beide uiteinden en verwijder het deksel om het te verwijderen. Gebruik de zekeringtrekker die in de zekeringkast aanwezig is om een zekering te verwijderen.

Nummer	Ampère [A]	Beschrijving
1	–	–
2	15	Ontstekingsspoel
3	10	Reserve lamp
4	10	Teller
5	15	Accessoires 1
6	15	Accessoires 2
7	30	Raamvoeding
8	15	Achterruitwisser
9	10	IG1 SIG
10	15	Airbag
11	10	Systeem voor het voorkomen van wielblokkering
12	10	Achterlicht
13	–	–
14	20	Deurslot
15	–	–
16	10	ST SIG
17	10	Immoibilizer
18	10	IG2 SIG
19	15	Achteruitrijlicht
20	15	Radio
21	20	Achterruitontdooiing
22	15	Toeter en alarmlichten
23	–	–
24	–	–

Zekeringkast in de motorruimte

De hoofdzekering, de primaire zekeringen en enkele enkele zekeringen bevinden zich in de motorruimte. Als de hoofdzekering doorbrandt, werkt geen enkel elektrisch onderdeel. In het geval van een doorgebrande hoofdzekering, werkt geen enkel elektrisch onderdeel van de bijbehorende belastinggroep.

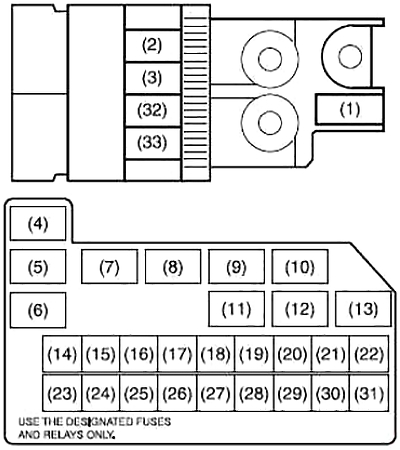

Schema (benzine)

Nummer	Ampère [A]	Beschrijving
1	80	Totaal elektrisch verbruik
2	50	Raamvoeding, ontsteking. Ruitenwisser, startmotor
3	50	Achterlicht, achterruitontdooiing, deurslot, alarmlichten/toeter, daklamp
14	30	Verwarmingszekering
15	15	Brandstofinjectie
16	10	Luchtcompressor
17	15	Voeding van de A/T-controller
18	15	Remlichtschakelaar
19	30	ABS-controlemodule
20	30	Startmotor
21	–	–
22	50	Stuurbekrachtigingsmodule
23	30	Ontstekingssleutel
24	30	Radiatorventilator
25	–	–
26	30	ABS-controlemodule
27	–	–
28	–	–
29	15	Achteruitrijlicht
30	15	Koplamp (links)
31	15	Koplamp (rechts)
32	80	Verwarming, luchtcompressor, stuurbekrachtiging
33	80	Radiatorventilator, achteruitrijlicht, koplamp
Relais
4	Radiatorventilator relais #1
5	Radiatorventilator relais #2
6	Radiatorventilator relais #3
7	Startmotor relais
8	Hoofd relais
9	–
10	Voorlicht relais
11	Brandstofpomp relais
12	Luchtcompressor relais
13	A/T relais

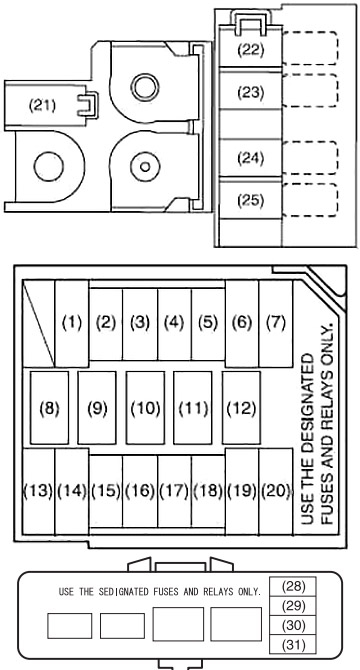

Schema (Diesel)

Nummer	Ampère [A]	Beschrijving
1	30	Motorstart
2	10	Luchtcompressor
3	15	Brandstofpomp
4	30	FI
5	30	Verwarming
6	30	Radiatorventilator
7	50	Stuurbekrachtigingsmodule
13	30	ABS-controlemodule
14	30	ABS-controlemodule
15	15	Remlichtschakelaar
16	15	Koplamp (rechts)
17	15	Koplamp (links)
18	15	Achteruitrijlicht
19	30	Ontstekingssleutel
20	50	Raamvoeding. Ontsteking, ruitenwisser, startmotor
21	100	Alle elektrische belastingen
22	100	ABS, MIL, voorruitverwarming
23	100	EPS, radiatorventilator. Verwarming, startmotor
24	50	Lamp
25	100	Licht
26	30	–
27	30	–
28	–	–
29	20	FI zekering
30	–	–
31	10	FI3
Relais
8	Radiatorventilator relais #1
9	Radiatorventilator relais #2
10	Radiatorventilator relais #3
11	Luchtcompressor relais
12	Startmotor relais
