Schema van de zekeringen en relais – Suzuki Wagon R

Betreft voertuigen geproduceerd in de jaren:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

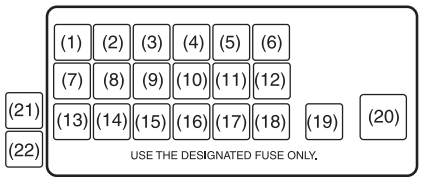

Zekeringenkast van het dashboard

De zekeringenkast bevindt zich onder het dashboard aan de bestuurderszijde. Verwijder het deksel van de zekeringenkast door aan beide zijden te drukken en het deksel omhoog te tillen.

Nummer	Ampère [A]	Beschrijving
1	10	Remlichten
2	30	Ventilatormotor
3	10	STSIG
4	15	Accessoires
5	10	Achteruitrijlicht
6	10	Achterlicht
7	7,5	CNG
8	10	Reserve licht
9	10	ABS
10	10	Teller
11	15	Ontstekingsspoel
12	20	Lavalunghi
13	10	IG2 SIG
14	10	IG1 SIG
15	10	Airbag
16	–	Niet gebruikt
17	20	Deurslot
18	15	Toeter en alarmlichten
19	15	Achterruitverwarming
20	10	Koepellicht
21	30	Raamvoeding

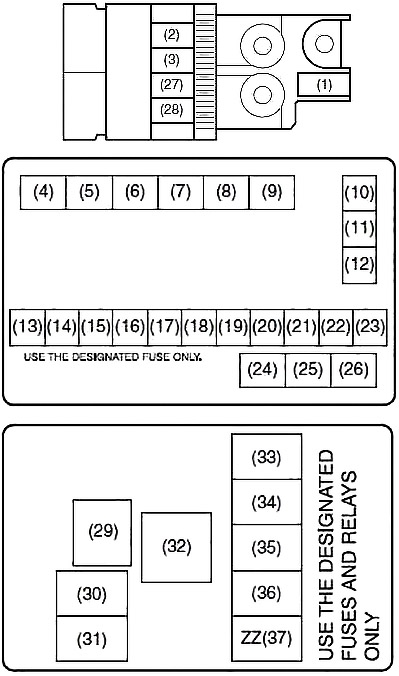

Schema van de zekeringenkast in de motorruimte

De hoofdzekering, de primaire zekeringen en enkele enkele zekeringen bevinden zich in de motorruimte. Als de hoofdzekering doorbrandt, werkt geen enkel elektrisch component. In geval van doorbranding van de hoofdzekering, zal geen enkel elektrisch component in de overeenkomstige belastinggroep functioneren.

Om de zekering te verwijderen, gebruik de zekeringtrekker die zich aan de achterkant van het deksel van de zekeringenkast bevindt. De stroomsterkte van elke zekering is aangegeven op de achterkant van het deksel van de zekeringenkast.

Nummer	Ampère [A]	Beschrijving
1	80	Totaal elektrisch vermogen
2	50	Koepel, achterlicht, achterruitverwarming, deurslot
3	50	Elektrisch raam, verwarming, ruitenwisser, ontsteking
10	30	Zekering ABS controlemodule 2
11	40	Servostuur
12	40	Zekering ABS controlemodule 1
13	30	Ontsteking
14	10	Airconditioningcompressor
15	7,5	CNG VLV (*1)
	15	Koplampen (links) (*2)
16	15	Mistachterlicht
17	30	Radiatorventilator
18	–	Niet gebruikt
19	15	Koplamp (links) (*1)
	15	Koplampen (rechts) (*2)
20	15	Koplamp (rechts) (*1)
20	15	Koplampen (links) (*2)
	–	Niet gebruikt
21	15	Dimlichten (rechts) (*2)
22	30	Motorstart
23	15	Brandstofinjectie
27	80	Koplamp, luchtcompressor, mistachterlicht, radiatorventilator
28	80	Servostuur, ABS
29	30	T/M pomp
30	10	T/M
31	10	T/M2
32	–	Niet gebruikt
33	–	Niet gebruikt
34	–	Niet gebruikt
35	–	Niet gebruikt
36	–	Niet gebruikt
37	–	Niet gebruikt
Relais
4	Relais van de mistkoplampen
5	Relais van de startmotor
6	Relais CNG VLV (*1)
	Niet gebruikt (*2)
7	Niet gebruikt (*1)
	Dimlichten (links) Relais (*2)
8	Relais van de airconditioningcompressor
9	Niet gebruikt (*1)
	Dimlichten (rechts) Relais (*2)
24	Relais van de radiatorventilator
25	Relais van de brandstofpomp
26	Hoofd relais
* 1) WAGON R: Type-1 * 2) WAGON R: Type-2
