In dit artikel vind je de schema’s van de zekeringkast van de Toyota 4Runner N280 (2010–2017), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekering- en relaischema – Toyota 4Runner N280

Betreft voertuigen geproduceerd in de jaren:

2010, 2011, 2012.

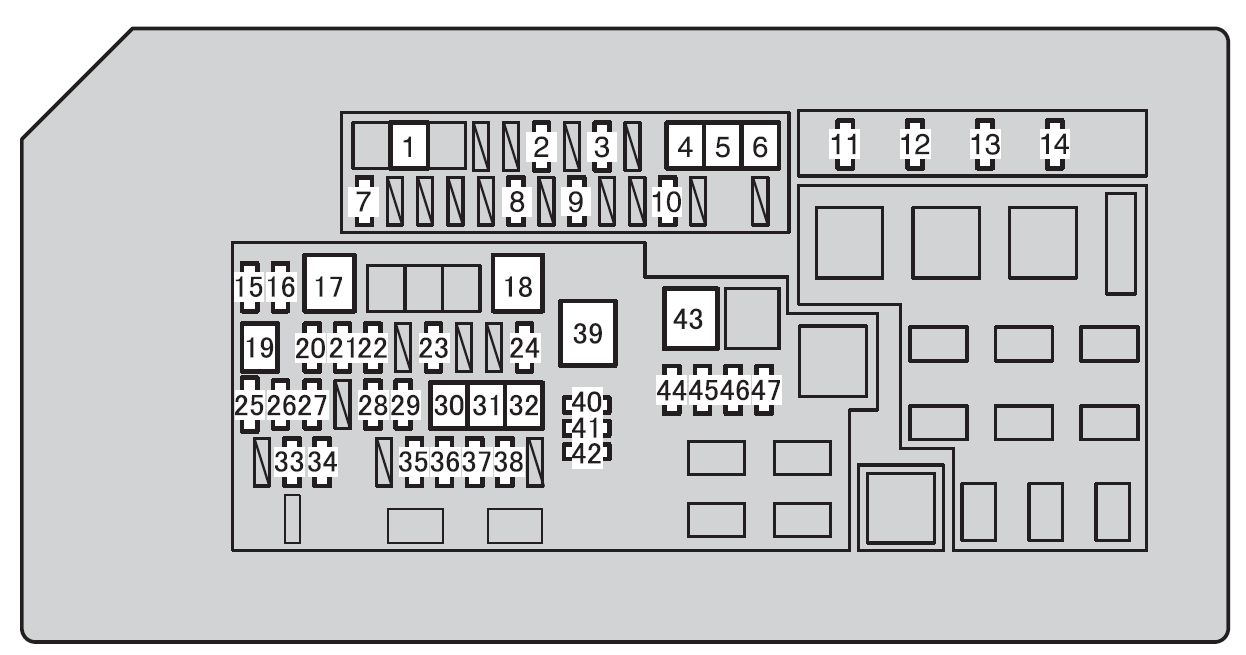

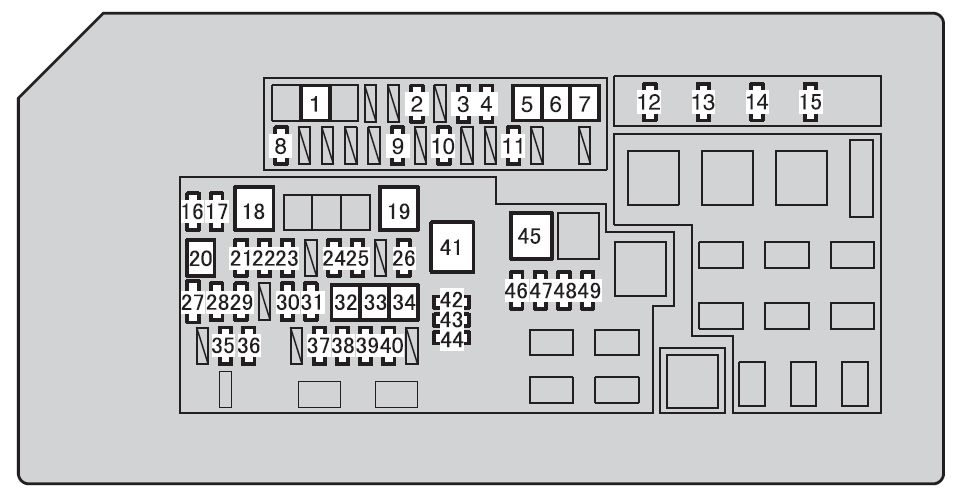

Motorruimte

Nummer	Amperages [A]	Beschrijving
1	30	PTC verwarming
2	30	Achterruitontdooier
3	20	Voorruitontdooier
4	30	PTC verwarming
5	30	Hulpbatterij van de aanhanger
6	10	PTC verwarming
7	10	Ontdooiers van de buitenspiegels
8	30	Achterlicht van de aanhanger
9	10	Airconditioningsysteem
10	10	Remlichten/achterlichten
11	20	Zekeringen INJ, IGN, GAUGE
12	10	Toeter
13	25	Multi-point/sequentieel brandstofinjectiesysteem
14	20	A/F sensor
15	10	Rechter koplamp (dimlicht)
16	10	Linker koplamp (dimlicht)
17	50	Airconditioningsysteem
18	80	Stopcontacten
19	30	Start systeem
20	20	Zekeringen H-LP RH-HI, H-LP LH-HI
21	7,5	Laadsysteem
22	15	Knipperlichten; Noodverlichting.
23	10	Multi-point/sequentieel brandstofinjectiesysteem
24	30	Remlichten/knipperlichten van de aanhanger
25	—	Geen circuit
25	10	Audiosysteem
27	7,5	Start systeem
28	7,5	Veiligheidsverbinding
29	30	Audiosysteem
30	50	ABS, VSC
31	30	ABS, VSC
32	50	Multi-point/sequentieel brandstofinjectiesysteem
33	10	Interieurverlichting; Verlichting in de dorpels van de deuren.
34	10	Multiplex communicatiesysteem; Teller en meter.
35	10	Rechter koplamp (dimlicht)
36	10	Linker koplamp (dimlicht)
37	10	Multi-point/sequentieel brandstofinjectiesysteem
38	7,5	Multi-point/sequentieel brandstofinjectiesysteem
39	120	HTR, 400 W INV, A/C COMP, TREKHAAK, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, RUITERWISSER, REINIGING, KDSS, 4WD, BKUP LP, TREKHAAK BKUP, PORTA P, PORTA RL, PORTA ACHTER, PORTA D, P/SIEDO FL, P/SEAT PRZ, PORTA, A/C, OBD, PORTA ACHTER, S/TETTO, PANNELLO, GANCIO, ANTI-NEBBIA PRZ, Zekeringen D/L NO.2
	140
40	10	—
41	15	—
42	20	—
43	80	Zekeringen IG2, EFI, A/F, TOETER
44	10	Multi-point/sequentieel brandstofinjectiesysteem
45	7,5	Slim sleutelsysteem
46	20	Stuurwiel vergrendelingssysteem
47	30	Remcontroller van de aanhanger
*: Vervang de zekering door een van dezelfde ampèrage als de originele

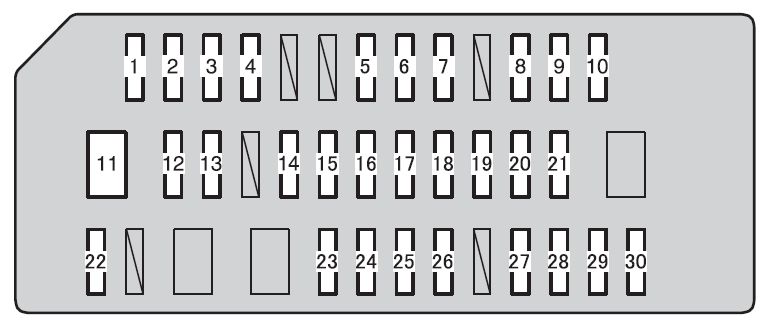

Instrumentenpaneel aan de bestuurderszijde

Nummer	Amperages [A]	Beschrijving
1	10	Remlichten/achterlichten
2	7,5	Verlichting van het instrumentenpaneel
3	7,5	Teller en meter
4	10	Multi-point/sequentieel brandstofinjectiesysteem; Airbagsysteem; Slim sleutelsysteem.
5	20	Ruitenwisser en sproeier
6	30	Ruitenwisser en sproeier
7	25	Elektrisch panoramadak
8	25	Elektrische ramen
9	25	Elektrische ramen
10	30	Multiplex communicatiesysteem
11	30	Elektrische ramen
12	30	Voorpassagiersstoel
13	20	Zitverwarmingssysteem
14	10	Airconditioningsysteem; Multi-point/sequentieel brandstofinjectiesysteem.
15	7,5	Knipperlichten; Noodverlichting.
16	10	Systeem voor voertuigstabiliteitscontrole; Bandenspanning waarschuwing systeem; Stuurhoek sensor.
17	7,5	Elektrische ramen
18	25	Elektrische ramen
19	7,5	Start systeem
20	7,5	Airconditioningsysteem
21	7,5	Diagnosesysteem
22	15	Mistlichten
23	25	Multiplex communicatiesysteem
24	30	Elektrisch verstelbare bestuurdersstoel
25	20	Vierwielaandrijving
26	10	Dynamisch kinetisch ophangingssysteem
27	10	Achteruitrijlichten van de aanhanger
28	10	Reserve verlichting
29	7,5	Multi-point/sequentieel brandstofinjectiesysteem
30	15	Stopcontacten
