Toyota Aygo AB10 (2005-2014) – zekeringkast
In dit artikel vind je de schema’s van de zekeringkast van de Toyota Aygo AB10 (2005–2014), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.
Toyota Aygo AB10 (2005-2011) – zekering schema
Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Aygo AB10 (2005-2011) is de zekering 27 in de zekeringkast op het dashboard (achter).
Zekeringkast in de motorruimte (bovenkant)
Zekeringkast in de motorruimte (achter)
Zekeringkast in het dashboard (linkerkant)
Zekeringkast in het dashboard (rechterkant)
Zekeringkast in het dashboard (achter)
Zekeringen (type A)
| Zekering | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | H-LP RH (HI) | 10 (met dagrijverlichting) | Rechter koplamp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | H-LP LH (HI) | 10 (met dagrijverlichting) | Koplampen;
Indicatoren en meters aan de linkerkant. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | H − LP RH (LO) | 10 (met dagrijverlichting) | Rechter koplamp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | H − LP LH (LO) | 10 (met dagrijverlichting) | Koplampen, indicatoren en meters aan de linkerkant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | DIMMER | 20 (met dagrijverlichting) | Zekeringen “H-LP LH (HI)”, “H-LP RH (HI)”,
“H-LP LH (LO)”, “H-LP RH (LO)”; Dagrijverlichting systeem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H − LP LH | 10 (zonder dagrijverlichting) | Linker koplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ABS NR 2 | 25 (zonder voertuig stabiliteitscontrole systeem) | Antiblokkeersysteem en
voertuig stabiliteitscontrole systeem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC NR 2 | 30 (met voertuig stabiliteitscontrole systeem) | Antiblokkeersysteem en
voertuig stabiliteitscontrole systeem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | AM2 | 30 | Start systeem, zekeringen “IG1”, “IG2”, “STA” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | HAZARD | 10 | Richtingaanwijzers, noodverlichting;
Indicatoren en meters. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | H − LP RH | 10 (zonder dagrijverlichting) | Rechter koplamp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | DOME | 15 | Indicatoren en meters;
Interieurverlichting; Audiosysteem; Tachometer. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | EFI | 15 | Koelventilator;
Multipoint brandstofinjectiesysteem; Sequentieel multipoint brandstofinjectiesysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | HORN | 10 | Toeter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | SPARE | 7,5 | Reserve zekering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SPARE | 10 | Reserve zekering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | SPARE | 15 | Reserve zekering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | STA | 7,5 | Handmatige versnellingsbak met meerdere standen;
Multipoint brandstofinjectiesysteem; Sequentieel multipoint brandstofinjectiesysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | EFI NO.2 | 7,5 | Multipoint brandstofinjectiesysteem;
Sequentieel multipoint brandstofinjectiesysteem; Handmatige versnellingsbak met meerdere standen. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | STOP | 10 | Remlichten;
Hoge remlicht; Antiblokkeersysteem; Handmatige versnellingsbak met meerdere standen. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | D / L | 25 | Deurslot systeem;
Draadloos afstandsbedieningssysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | DEF | 20 | Achterruitontwaseming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | TAIL | 7,5 | Dagrijverlichting systeem;
Achterlichten; Kentekenverlichting; Positielichten; Controle systeem voor koplampen; Dashboardverlichting. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | OBD | 7,5 | Onboard diagnose systeem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ECU − B | 7,5 | Handmatige multifunctionele versnellingsbak;
Dagrijverlichting systeem; Voertuig stabiliteitscontrole systeem; Indicatoren en meters; Achter mistlamp. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | ECU-IG | 7,5 | Antiblokkeersysteem;
Voertuig stabiliteitscontrole systeem; Elektrische stuurbekrachtiging; Koelventilator. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | BACK UP | 10 | Achteruitrijlichten;
Elektrisch slot systeem; Draadloos afstandsbedieningssysteem; Elektrische ramen; Achterruitontwaseming; Tachometer; Klimaatsysteem; Verwarmingssysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | WIP | 20 | Voorruitwissers en -sproeiers;
Achterruitwissers en -sproeiers. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | ACC | 15 | Voedingsaansluiting;
Audiosysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | IG1 | 7,5 | Voorruitwissers en -sproeiers;
Achterruitwissers en -sproeiers; Antiblokkeersysteem; Elektrische stuurbekrachtiging; Koelventilator; Achteruitrijlichten; Elektrisch slot systeem; Draadloos afstandsbedieningssysteem; Elektrische ramen; Achterruitontwaseming; Tachometer; Klimaatsysteem; Verwarmingssysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | IG2 | 15 | Multipoint brandstofinjectiesysteem;
Sequentieel multipoint brandstofinjectiesysteem; SRS airbagsysteem; Indicatoren en meters; Dagrijverlichting systeem; Handmatige versnellingsbak met meerdere standen. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | A/C | 7,5 | Klimatisering;
Elektrische verwarming. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen (type B)
| Zekering | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | AM1 | 40 | Zekeringen “ACC”, “WIP”,
“ECU-IG”, “BACK UP” |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | PWR | 30 | Elektrische ramen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | HTR | 40 | Verwarmingssysteem;
Klimatiseringsysteem; Zekering “A / C”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | AMT | 50 | Handmatige versnellingsbak met meerdere standen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | RADIATOR | 30 * | Elektrische koelventilator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | ABS NO.1 | 40 (zonder voertuig stabiliteitscontrole systeem) | Antiblokkeersysteem en
voertuig stabiliteitscontrole systeem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC NO.1 | 50 (met voertuig stabiliteitscontrole systeem) | Antiblokkeersysteem en
voertuig stabiliteitscontrole systeem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | EMPS | 50 | Elektrisch systeem
voor stuurbekrachtiging. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ∗: Vervang de zekering door een identieke als de originele | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekering (type C)
| Zekering | Beoordeling in ampère [A] | Beschrijving | |
| 38 | ALTERNATOR | 120 | Laadsysteem, “EPS”, “ABS (zonder voertuig stabiliteitscontrole systeem)”,
“VSC (met voertuig stabiliteitscontrole systeem)”, “RADIATOR”, “AM1”, “HTR”, “PWR”, “D / L” Zekeringen, “DEF”, “TAIL”, “STOP”, “OBD”, “ECU-B”. |
Toyota Aygo AB10 (2012-2014) – zekering schema
Productiejaar: 2012, 2013, 2014.
Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Aygo AB10 (2012-2014) is de zekering 4 in de zekeringkast in de passagierszone op het dashboard (lichte kant).
Zekeringkast in de motorruimte (bovenkant)
| Nr | Ampère [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | DRL | 5 | Dagrijverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | FOG FR | 20 | Voor mistlampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | H-LP LH | 10 | Linker koplamp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | H-LP RH | 10 | Rechter koplamp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | STA | 7,5 | Handmatige versnellingsbak met meerdere standen;
Multipoint brandstofinjectiesysteem; Sequentieel multipoint brandstofinjectiesysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | EFI NO.2 | 7,5 | Multipoint brandstofinjectiesysteem;
Sequentieel multipoint brandstofinjectiesysteem; Handmatige versnellingsbak met meerdere standen. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | MET | 5 | Teller en meters | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | SUB-LP | 30 | Zekeringen DRL;
FOG FR. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ABS NO.2*1 | 25 | Wielblokkering preventiesysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC NO.2*2 | 30 | Antiblokkeersysteem en
voertuig stabiliteitscontrole systeem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | AM2 | 30 | Start systeem;
Zekeringen IG1, IG2, STA. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | HAZARD | 10 | Richtingaanwijzers;
Noodverlichting; Indicatoren en meters. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | H-LP MAIN | 20 | Zekeringen H-LP LH, H-LP RH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | DOME | 15 | Indicatoren en meters;
Interieurverlichting; Audiosysteem; Teller. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | EFI | 15 | Koelventilator;
Multipoint brandstofinjectiesysteem; Sequentieel multipoint brandstofinjectiesysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | HORN | 10 | Toeter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | SPARE | 7,5 | Reserve zekering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | SPARE | 10 | Reserve zekering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | SPARE | 15 | Reserve zekering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | AMT | 50 | Handmatige versnellingsbak met meerdere standen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | RADIATOR | 30 A * 3 | Elektrische koelventilator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 A * 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ABS * 1 | 40 | Wielblokkering preventiesysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC * 2 | 50 | Antiblokkeersysteem en
voertuig stabiliteitscontrole systeem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | EMPS | 50 | Elektrische stuurbekrachtiging systeem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* 1: Voertuigen zonder VSC systeem
* 2: Voertuigen met VSC systeem
* 3: Vervang de zekering door een identieke als de originele
Zekeringkast in de motorruimte (achter)
| Nr | Ampère [A] | Beschrijving | |
| 1 | ALTERNATR | 120 | Laadsysteem,
EMPS, ABS, VSC, RADIATOR, AM1, HTR, PWR, D/L, DEF, TAIL, STOP, OBD, zekeringen ECU-B. |
Zekeringkast in de passagierszone (dashboard – rechterkant)
| Nr | Ampère [A] | Beschrijving | |
| 1 | STOP | 10 | Remlichten;
Hoge remlicht; Antiblokkeersysteem; Handmatige versnellingsbak met meerdere standen. |
| 2 | D/L | 25 | Elektrisch slot systeem;
Draadloos afstandsbedieningssysteem. |
| 3 | DEF | 20 | Achterruitontwaseming |
| 4 | TAIL | 7,5 | Dagrijverlichting systeem;
Achterlichten; Kentekenverlichting; Positielichten; Controle systeem voor koplampen; Dashboardverlichting. |
| 5 | OBD | 7,5 | Onboard diagnose systeem |
| 6 | ECU-B | 7,5 | Handmatige versnellingsbak met meerdere standen;
Dagrijverlichting systeem; Voertuig stabiliteitscontrole systeem; Indicatoren en meters; Achter remlicht. |
Zekeringkast in de passagierszone (dashboard – rechterkant)
| Nr | Ampère [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ECU-IG | 7,5 | Antiblokkeersysteem;
Voertuig stabiliteitscontrole systeem; Elektrische stuurbekrachtiging; Koelventilator. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | BACK UP | 10 | Noodverlichting;
Elektrisch slot systeem; Draadloos afstandsbedieningssysteem; Elektrische ramen; Achterruitontwaseming; Teller; Klimatiseringsysteem; Verwarmingssysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | WIP | 20 | Voorruitwissers en -sproeiers;
Achterruitwissers en -sproeiers. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ACC | 15 | Voedingsaansluiting;
Sigarettenaansteker; Audiosysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | IG1 | 7,5 | Voorruitwissers en -sproeiers;
Achterruitwissers en -sproeiers; Antiblokkeersysteem; Elektrische stuurbekrachtiging; Koelventilator; Noodverlichting; Elektrisch slot systeem; Draadloos afstandsbedieningssysteem; Elektrische ramen; Achterruitontwaseming; Teller; Klimatiseringsysteem; Verwarmingssysteem. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | IG2 | 15 | Multipoint brandstofinjectiesysteem;
Sequentieel multipoint brandstofinjectiesysteem; SRS airbagsysteem; Indicatoren en meters; Dagrijverlichting systeem; Handmatige versnellingsbak met meerdere standen. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | A/C | 7,5 | Klimatisering;
Elektrische verwarming. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

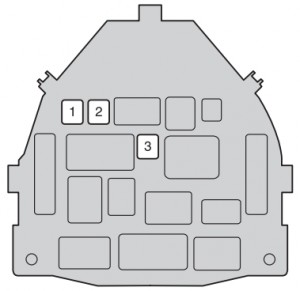

Zekeringkast in de passagierszone (dashboard – achter)
| Nr | Ampère [A] | Beschrijving | |
| 1 | AM1 | 40 | Zekeringen ACC, WIP,
ECU-IG, BACK UP. |
| 2 | PWR | 30 | Elektrische ramen |
| 3 | HTR | 40 | Verwarmingssysteem,
Klimatiseringsysteem, Zekering van de airconditioning. |
Toyota Aygo AB10: veelvoorkomende zekeringproblemen (2005–2014)
De Toyota Aygo AB10 (eerste generatie) is mechanisch simpel en betrouwbaar, maar elektrische klachten komen na verloop van tijd wél voor—vooral door slijtage, vocht, accessoires op de 12V-aansluiting of een zekering die “net te vaak” belast is. Het fijne aan de Aygo: de meeste storingen zijn snel te herleiden naar één van de zekeringkasten die je hierboven al hebt opgesomd (motorruimte boven/achter en dashboard links/rechts/achter).
Omdat jij in het artikel zowel 2005–2011 als 2012–2014 behandelt, is het slim om bij klachten altijd eerst te checken welk bouwjaar je hebt. De sigarettenaansteker/voedingsaansluiting zit namelijk op een andere plek:
- 2005–2011: zekering 27 (ACC, 15A) in de dashboard zekeringkast (achter)
- 2012–2014: zekering 4 (ACC, 15A) in de passagierszone op het dashboard (lichte kant)
12V-aansluiting / sigarettenaansteker werkt niet
Dit is één van de meest voorkomende klachten bij de Aygo, vooral door opladers, navigatiehouders en goedkope USB-adapters. Als de 12V-poort geen stroom meer geeft:
- Controleer eerst de juiste ACC-zekering (bouwjaar-afhankelijk, zie hierboven).
- Test daarna de aansluiting met een ander apparaat (soms is de stekker defect).
- Brandt de zekering direct opnieuw door? Dan is er vaak sprake van een kortsluiting in de stekker, kabel of adapter.
Praktische tip: veel “snelle laders” trekken piekstromen die net genoeg kunnen zijn om een verouderde zekering te laten doorslaan.
Storingen met verlichting: koplampen, achterlichten en dashboardverlichting
Bij de Aygo zitten de belangrijkste lichtzekeringen meestal in de motorruimte (bovenkant) en in het dashboardblok (type A). Typische problemen:
- Eén dimlicht/grootlicht uit: controleer de bijbehorende H-LP-zekering (links/rechts).
- Achterlichten/nummerplaatverlichting uit: controleer TAIL (7,5A).
- Interieur- en dashboardverlichting valt uit: controleer DOME (15A) en kijk of er geen vocht of oxidatie in het dashboardpaneel zit.
Let op: als meerdere lichtfuncties tegelijk uitvallen (bijv. achterlichten + dashboardverlichting), zit de oorzaak vaak bij een gedeelde zekering of voeding (zoals ECU-B/ECU-IG of AM1/AM2).
Ruitenwissers doen het niet of werken alleen op één stand
Ruitenwissers en ruitensproeier zitten meestal op WIP (20A) (bij jouw schema in zowel de oudere als nieuwere indeling). Als de wissers helemaal niet bewegen:
- Controleer WIP-zekering.
- Luister of je de motor hoort (zo niet: zekering/voeding of motor zelf).
- Werkt sproeien wel maar wissen niet? Dan is het vaak de wissmotor of mechaniek.
- Werkt wissen wel maar sproeien niet? Dan kan de pomp of schakelaar defect zijn.
Bij oudere Aygo’s kan ook de stuurkolomschakelaar slijten, waardoor sommige standen wegvallen.
Centrale vergrendeling en afstandsbediening
Problemen met de centrale vergrendeling (deuren gaan niet open/dicht met afstandsbediening) wijzen vaak op de D/L (25A) zekering. Als alleen de afstandsbediening faalt maar de sleutel werkt nog, check ook de batterij van de sleutel—maar als de deursloten zelf helemaal niet meer reageren, dan is D/L een logische start.
Typische symptomen:
- alleen bestuurdersdeur reageert wel/niet;
- centrale vergrendeling “klikt” maar vergrendelt niet;
- afstandsbediening werkt soms wel, soms niet (kan ook contact/vocht in deurstekker zijn).
ABS / VSC waarschuwingslampje en zekeringen
Wanneer ABS of VSC lampjes branden, is een zekering zelden de enige oorzaak, maar het is wél een snelle check. In jouw schema zie je duidelijk verschil tussen:
- voertuigen zonder VSC (ABS zekeringen)
- voertuigen met VSC (VSC zekeringen)
Als de ABS/VSC-zekering defect is, kan het systeem volledig uitschakelen en verschijnt er een waarschuwing. Brandt de zekering opnieuw door, dan kan er een probleem zijn met de pomp, module of bedrading.
“Back Up” en ECU-zekeringen: kleine zekering, grote impact
De zekeringen BACK UP (10A), ECU-B (7,5A) en ECU-IG (7,5A) lijken klein, maar kunnen veel functies beïnvloeden: teller, klimaatsysteem, ramen, afstandsbediening en meer. Als je Aygo ineens rare combinaties van klachten vertoont (bijv. klok reset + ramen uitgevallen + centrale vergrendeling vreemd), controleer deze eerst.
Wat te doen als een zekering steeds doorbrandt?
Een zekering die herhaaldelijk kapot gaat, wijst bijna altijd op:
- kortsluiting in een kabel (vaak bij doorvoerpunten),
- vocht in een stekker of zekeringkast,
- defect onderdeel (motor, pomp, module),
- extra accessoires die te veel stroom trekken.
De beste aanpak:
- Koppel het betreffende onderdeel los (bijv. pomp, radio, 12V-accessoire).
- Plaats een nieuwe zekering.
- Sluit één voor één weer aan tot je de boosdoener vindt.
Veilig zekeringen controleren (Aygo-proof)
- Contact uit, sleutel eruit.
- Gebruik bij voorkeur een zekeringtang.
- Vervang altijd met exact dezelfde ampèrewaarde.
- Controleer op oxidatie (groene aanslag) in het dashboardpaneel, zeker bij oudere auto’s of als er ooit vocht in de auto is geweest.
