Toyota Camry (2001-2006) – zekeringkast

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Camry (2001–2006), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Toyota Camry (2001-2006) – zekering schema

Productiejaar: 2001, 2002, 2003, 2004, 2005, 2006.

Sigarettenaansteker zekering (voedingspunt) in de Toyota Camry (2001-2006) is zekering 3 in het zekeringpaneel in de passagierszone.

Zekeringpaneel van de motorruimte

Toyota Camry – zekering schema – motorruimte
Nr
 Amp [A]
 Zekering Beschrijving
1 100 ALT 2AZ-FE (2002-2003):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”
120 ALT 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”
2 60 ABS NO.1 2002-2003:

Antiblokkeersysteem;

Traction control systeem;

Stabiliteitscontrole systeem;

Remassistentiesysteem.
50 ABS NO.1 2003-2006:

Antiblokkeersysteem;

Stabiliteitscontrole systeem;

Traction control systeem;

Remassistentiesysteem.
3 15 HEAD LH LWR Linker koplamp (dimlicht);

Combinatiemeter;

Mistlamp;

Multiplex communicatiesysteem (BEAN).
4 15 HEAD RH LWR Rechter koplamp (dimlicht);

Multiplex communicatiesysteem (BEAN).
5 5 DRL Dagrijverlichting systeem
6 10 A / C Airconditioningsysteem
7 – – Niet gebruikt
8 – – Niet gebruikt
9 – – Niet gebruikt
10 40 MAIN Zekeringen “HEAD LH LWR”, “HEAD RH LWR”,

“HEAD LH UPR”, “HEAD RH UPR” en

“DRL”.
11 40 ABS No.2 Antiblokkeersysteem;

Stabiliteitscontrole systeem;

Traction control systeem;

Remassistentiesysteem.
12 30 RDI Koelventilator
13 30 CDS Koelventilator
14 50 HTR Airconditioningsysteem
15 30 ADJ PDL Pedalen met krachtverstelling
16 30 ABS No.3 Antiblokkeersysteem;

Stabiliteitscontrole systeem;

Traction control systeem;

Remassistentiesysteem.
17 30 AM2 Start systeem;

Zekeringen “IGN” en “IG2”.
18 10 HEAD LH UPR Linker koplamp (grootlicht)
19 10 HEAD RH UPR Rechter koplamp (grootlicht)
20 5 ST Combinatiemeter;

Starten en ontsteken.
21 5 TEL Geen circuit
22 5 ALT-S Laadsysteem
23 15 IGN Start systeem
24 10 IG2 ABS;

Laad;

Combinatiemeter;

Cruise control;

Elektronisch gecontroleerde automatische transmissie en

A / T indicator;

Motorcontrole;

Veiligheidsgordel waarschuwing;

SRS;

VSC.
25 25 DOOR1 Multiplex communicatiesysteem (BEAN);

Diefstalbeveiliging en

deurslot controle;

Draadloze deurslot controle.
26 20 EFI Cruise control;

Elektronisch gecontroleerde automatische transmissie en

A / T indicator;

Motorcontrole.
27 10 HORN Toeter
28 30 DCC Zekeringen “ECU-B”, “RAD NO.1” en “DOME”
29 25 A / F Motorcontrole
30 – – Niet gebruikt
31 10 ETCS Cruise control, motorcontrole
32 15 HAZ Koplamp en waarschuwingslicht
Relais
R1 Niet gebruikt
R2 Niet gebruikt
R3 Dagrijverlichting systeem (nr 2)
R4 Dagrijverlichting systeem (nr 3)
R5 Koelventilator (nr 2)
R6 Dagrijverlichting systeem (nr 4)
R7 Pedalen met krachtverstelling
R8 Koelventilator (nr 3)
R9 MG CLT
R10 Motorcontrole (lucht-brandstof verhouding sensor)
R11 Airconditioningsysteem
R12 Starten en ontsteken
R13 Koplamp
R14 Koelventilator (nr 1)
R15 VSV (tank afsluitklep)
R16 Toeter
R17 Motor controle module
Leggere  Toyota Corolla E11 (1997-2002) - batterij

Zekeringpaneel van de passagierszone

Toyota Camry – zekering schema – passagierszone
Nr
 Amp [A]
 Zekering Beschrijving
1 10 ECU − B ABS;

Automatische airconditioning;

Automatische verlichting controle;

Klok;

Combinatiemeter;

Cruise control;

Elektronisch gecontroleerde automatische transmissie en

A / T indicator;

Motorcontrole;

Motor immobilisatie systeem;

Koplamp;

Verlichting;

Interieurverlichting;

Sleutelherinnering;

Automatische verlichting uitschakeling systeem;

Handmatige airconditioning;

Open dak;

Multiplex communicatiesysteem (BEAN);

Navigatiesysteem;

Audiosysteem;

Elektrisch raam;

Veiligheidsgordel waarschuwing;

SRS;

Diefstalbeveiliging en

deurslot controle;

VSC;

Draadloze deurslot controle.
2 7.5 DOME Verlichting van de ontstekingsschakelaar;

Interieurverlichting;

Persoonlijke verlichting;

Kofferbakverlichting;

Verlichting voor de deur;

Garage deur open mechanisme;

Klok;

Buiten temperatuur display;

Informatiedisplay.
3 15 CIG Aansteker
4 5 ECU-ACC Klok;

Combinatiemeter;

Multiplex communicatiesysteem (BEAN);

Afstandsbediening voor de spiegel.
5 10 RAD NO.2 Navigatiesysteem;

Audiosysteem.
6 15 POWER POINT Elektrische aansluitingen
7 20 RAD NO.1 Navigatiesysteem, audiosysteem
8 10 GAUGE1 Indicatoren en meters;

Klok;

Buiten temperatuur indicator;

Multifunctioneel display;

Versnellingspook vergrendelingssysteem;

Waarschuwingslichten voor de veiligheidsgordel.
9 10 ECU-IG ABS;

Automatische verlichting controle;

Koplamp;

Interieurverlichting;

Sleutelherinnering;

Automatische verlichting uitschakeling systeem;

Open dak;

Multiplex communicatiesysteem (BEAN);

Elektrisch raam;

Diefstalbeveiliging en

deurslot controle;

VSC.
10 25 WIPER Ruitenwisser en ruitensproeier
11 10 HTR Airconditioningsysteem
12 10 MIR HTR Verwarming van de buitenspiegel
13 5 AM1 Start systeem
14 15 MGŁA Mistlampen voor
15 15 SUN−SHADE Geen circuit
16 10 GAUGE2 Automatische anti-verblindings binnenspiegel;

Kompas;

Elektrisch open dak;

achteruitrijlichten;

Automatische transmissie indicatoren;

Automatische verlichting controle systeem;

Cruise control.
17 10 PANEL Verlichting van het dashboardkastje;

Klok;

Buiten temperatuur display;

Multifunctioneel display;

Dashboard verlichting;

Instrumentenpaneel verlichting;

Overdrive uitschakeling waarschuwingslicht.
18 10 TAIL Achterlichten;

Parkeerlampen;

Nummerplaat verlichting.
19 20 PWR NO.4 Elektrisch achterraam van de passagier (linkerkant)
20 20 PWR NO.2 Deurslot systeem van de passagiersdeur;

Voorraam van de passagier.
21 7.5 OBD Geïntegreerd diagnostisch systeem
22 20 SEAT HTR Zitverwarmers
23 15 WASHER Ruitensproeier
24 10 FAN RLY Koelventilatoren
25 15 STOP Remlichten;

Hogere remlichten;

Antiblokkeersysteem;

Cruise control systeem.
26 5 FUEL OPEN Geen circuit
27 25 DOOR NO.2 Multiplex communicatiesysteem

(automatisch deurslot systeem,

automatisch deurslot systeem,

draadloze afstandsbediening systeem).
28 25 AMP Geen circuit
29 20 PWR NO.3 Elektrisch achterraam van de passagier (rechterkant)
30 30 PWR SEAT Elektrische stoelen
31 30 PWR NO.1 Deurslot systeem van de bestuurdersdeur;

Elektrisch raam van de bestuurder;

Elektrisch open dak.
32 40 DEF Achterruitontwaseming
Relais
R1 Mistlampen
R2 Achterlichten
R3 Accessoire relais
R4 Achterruitontwaseming
R5 Ontsteking
R6 Raam voeding
Leggere  Toyota RAV4 XA30 en CA30 (2006-2012) – zekeringdoos

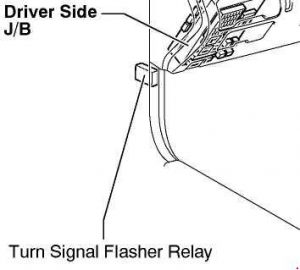

Relais richtingaanwijzers

Toyota Camry – zekering schema – relais richtingaanwijzers

Aanvullend zekeringpaneel (motorruimte)

Toyota Camry – zekering schema – aanvullend zekeringpaneel (motorruimte)
Nr
 Amp [A]
 Zekering Beschrijving
1 7.5 ABS NO.4 Antiblokkeersysteem;

Traction control systeem;

Stabiliteitscontrole systeem;

Remassistentiesysteem.
Relais
R1 Niet gebruikt
R2 ABS CUT
R3 ABS MTR
